Type de produit	Pistolet à gravité pour jet de peinture
Marque	Abac
Modèle	G-534
Alimentation	Air comprimé
Pression d'air recommandée	Réglable via régulateur (consulter manuel)
Capacité du réservoir	Réservoir amovible (type gravité)
Taille de buse	Interchangeable (choisir selon peinture)
Réglages	Débit produit (bouton M) et débit d'air (levier L)
Matériaux compatibles	Laques, peintures à l'eau, peintures à base de solvant
Matériaux incompatibles	Essence, kérosène, carburants, produits alimentaires, pharmaceutiques, herbicides, pesticides
Température de travail minimale	+17°C pour la peinture
Entretien et nettoyage	Nettoyer après chaque usage ; vidanger réservoir, pulvériser solvant, sécher avec chiffon ; ne jamais immerger le pistolet entier
Sécurité	Porter lunettes, masque, gants ; ventiler ; pas de source d'inflammation ; ne pas viser vers soi ou autrui ; arrêter en cas de bruit anormal
Pièces détachées disponibles	Buse, réservoir, collier, joint torique
Garantie	12 mois à compter de la date d'achat (sur présentation de facture)
Poids (estimé)	Environ 600 g
Dimensions (estimées)	Environ 18 x 20 x 10 cm
Instructions de mise au rebut	Ne pas démonter soi-même ; contacter le revendeur pour réparation ou remplacement

FOIRE AUX QUESTIONS - G-534 Abac

Comment nettoyer le pistolet après utilisation ?

Videz et nettoyez le réservoir avec du solvant, puis reconnectez-le et pulvérisez le solvant jusqu'à ce qu'il sorte propre. Ensuite, retirez le réservoir et répétez l'opération. Séchez le pistolet avec un chiffon en coton. Ne jamais immerger l'outil entier dans le nitre ou les solvants.

Quels types de peinture puis-je utiliser avec ce pistolet ?

Ce pistolet est conçu pour les laques, les peintures à l'eau et les peintures à base de solvant. Ne pas l'utiliser avec de l'essence, du kérosène, des carburants inflammables, des produits alimentaires, pharmaceutiques, des herbicides ou des pesticides.

Comment régler le débit de peinture et d'air ?

Le débit de produit se règle avec le bouton (M) et le débit d'air avec le levier (L) (voir Fig.2 du manuel). Tournez ces commandes pour obtenir le jet souhaité.

Que faire si le pistolet pulvérise de manière irrégulière ?

Vérifiez que la buse est bien serrée et que la densité de peinture est correcte. Si le problème persiste, nettoyez soigneusement l'outil et remplacez les pièces usagées.

Pourquoi la peinture s'écoule-t-elle sans appuyer sur la gâchette ?

Cela est dû à la tige de levier ou à la buse souillées de peinture sèche ou endommagées. Nettoyez l'outil soigneusement ou remplacez les pièces concernées.

Quelles sont les précautions de sécurité essentielles ?

Portez des lunettes, un masque et des gants. Assurez une ventilation adéquate et éloignez toute source d'inflammation. Ne dirigez jamais le jet vers vous ou autrui. Maintenez les enfants et les animaux hors de la zone de travail.

Comment entretenir le pistolet pour prolonger sa durée de vie ?

Après chaque utilisation, nettoyez-le et lubrifiez-le. Vérifiez régulièrement les boulons et vis. Vidangez la condensation du filtre à air et du compresseur quotidiennement. N'utilisez pas d'objets métalliques pour désobstruer la buse.

Que faire en cas de perte de puissance du pistolet ?

Si vous constatez une perte de puissance, faites réparer l'outil par un technicien qualifié. Vérifiez également la pression du compresseur et l'absence de fuites dans le système d'air comprimé.

Puis-je utiliser ce pistolet avec une peinture très épaisse ?

Oui, diluez la peinture avec un diluant disponible dans le commerce, généralement dans un rapport 1:1. La peinture doit être fluide et sans grumeaux.

Comment changer la buse du pistolet ?

Débranchez d'abord l'alimentation en air. Installez la buse appropriée en fonction du produit utilisé. Consultez les instructions du fabricant de peinture pour choisir le bon diamètre. Serrez fermement.

MODE D'EMPLOI G-534 Abac

FR Pistolet à gravité - Notice d'utilisation

• Le présent manuel se réfère à des normes internationales, nous vous recommandons donc d'obtenir des informations au préalable sur les réglementations locales en matière de sécurité et de vous assurer qu'elles sont respectées.
• L'air comprimé est une source d'alimentation potentiellement puissante, il convient donc d'être très prudent lors de l'utilisation du compresseur ou du kit d'accessoires.
• L'utilisation d'air comprimé nécessite de connaître et d'observer les réglementations applicables.
• Ne laissez pas un personnel non expérimenté utiliser l'équipement sans surveillance. Maintenez les enfants et les animaux hors de la zone de travail.
• Prenez une position stable pour utiliser convenablement l'outil et le saisir fermement.
• Tout mouvement accidentel et inattendu peut représenter un risque sérieux.
• N'utilisez pas les outils dans des locaux présentant une atmosphère potentiellement explosive, ou dans laquelle se trouvent des dépôts de poussière, des conduites de gaz ou des conduites électriques.
• Faites fonctionner l'outil dans un environnement convenablement ventilé uniquement.
• Faites particulièrement attention aux matériaux traités qui sont hautement inflammables ou à leur explosion potentielle.

CONSIGNES DE SÉCURITÉ GÉNÉRALES

• N'utilisez pas l'équipement sans les dispositifs de sécurité requis.
• Ne tenez jamais l'outil par le tuyau d'air comprimé lorsque vous le transportez.
• Ne laissez pas d'autres personnes approcher de la zone de travail.
• Ne visez pas le jet d'air ou l'outil dans votre direction ou vers un tiers.
• Évitez par tous les moyens le contact direct avec l'outil activé immédiatement après l'avoir utilisé, car sa surface peut être très chaude.
• Ne touchez pas les pièces mobiles de l'équipement pendant son fonctionnement.
• N'ouvrez pas ou ne modifiez en aucune façon l'outil ou ses accessoires. Les éventuelles réparations doivent être réalisées uniquement par un personnel dûment formé.

CE QUE VOUS DEVRIEZ FAIRE

• Il convient de lire et de comprendre le contenu du présent manuel avant l'installation, la mise en service, la réparation, l'entretien, la modification d'accessoires.
• Seuls des opérateurs dûment qualifiés et formés doivent installer, ajuster ou utiliser l'outil.
• Branchez l'air comprimé uniquement lorsque l'équipement est éteint.
• Pour des performances optimales de l'outil, assurez-vous que le tuyau et le raccord sont de la bonne dimension.
• Avant de démarrer l'outil, vérifiez son raccordement et assurez-vous que le tuyau d'air comprimé n'est pas endommagé.
• Avant de brancher le tuyau à l'outil, vérifiez si le tuyau et le raccord rapide sont propres. Faites le en laissant l'air s'écouler librement à travers le tuyau et le raccord rapide.
• Choisissez et remplacez l'accessoire utilisé selon les instructions du manuel, afin d'éviter tout bruit inutile.
• Utilisez des accessoires adaptés pour l'application et qui soient conformes au dispositif, et branchez-les convenablement. Vérifiez qu'ils sont utilisés conformément aux instructions et qu'ils sont correctement installés.
• Vérifiez l'état d'usure des outils et des accessoires avant chaque utilisation. Remplacez-les si nécessaire.
• En cas de remplacement d'outil, pendant les opérations de maintenance et une fois le travail terminé, débranchez le raccord d'air comprimé.
• Débranchez l'outil uniquement lorsque le tuyau n'est PAS pressurisé afin d'éviter tout mouvement incontrôlé.

- Gardez la zone de travail propre.

- Assurez-vous que l'outil est totalement arrêté avant de le poser au sol

- Maintenez l'outil pneumatique propre et dans un endroit sec

- Assurez-vous toujours que la station de travail est stable.

- Maintenez fermement la pièce à travailler avec une pince ou un outil de fixation.

- Utilisez l'outil uniquement pour son application originale. Le fabricant décline toute responsabilité en cas de dommages résultant du non-respect des consignes de sécurité ou d'une utilisation incorrecte de l'outil.

- Utilisez uniquement des accessoires adaptés pour l'outil utilisé.

- La qualité de l'air comprimé doit être bonne, à savoir propre, sec et cela peut être mieux garanti par un filtre à air. Nous vous conseillons d'utiliser une unité FRL (filtre, régulateur, lubrificateur) complète. Le graisseur doit être réglé à approximativement 3 à 6 gouttes par minute. Le tuyau d'air entre le graisseur et l'outil ne doit jamais dépasser une longueur de 6 à 8 mètres.

- Les outils pneumatiques génèrent des vibrations. Une utilisation prolongée et une mauvaise posture peuvent provoquer des dommages aux mains, aux doigts et aux coudes. Arrêtez immédiatement d'utiliser le produit dès que vous ressentez une douleur, des sensations de picotements ou tout autre trouble. Si le problème persiste, demandez l'avis d'un médecin avant de reprendre votre travail.

FR

CAUTION:

Avant de brancher des accessoires, assurez-vous que le compresseur est éteint. Maintenez toujours une ventilation adéquate. Aucune source d'allumage, telle que flammes libres, cigarettes ou cigares allumés, étincelles, câbles ou objets chauffés à blanc, surfaces surchauffées, etc. ne doit être présente dans l'environnement où l'équipement est utilisé.

Protégez toujours vos yeux, vos poumons et votre peau avec des équipements de protection appropriés. Dans la mesure du possible, utilisez un système d'aspiration pour éliminer les jets de peinture du lieu de travail. Prévoyez des examens médicaux réguliers pour tous les travailleurs qui peuvent être exposés. Informez le personnel utilisant l'outil sur les risques relatifs aux peintures utilisées.

ACCESSOIRES

Utilisez uniquement des accessoires et consommables conçus pour être utilisés avec cet outil.

Sélectionnez les meilleurs accessoires/consommables insérés/montés disponibles pour un niveau de bruit et de vibrations le plus faible possible. Remplacez-les en cas de niveau accru de bruit et/ou de vibrations.

Assurez-vous que l'outil/accessoire inséré/monté est convenablement retenu par le système de retenue et assurez-vous que le système de retenue est en bon état. N'utilisez jamais l'outil sans un système de retenue car cela pourrait provoquer des projectiles à grande vitesse.

Ne refroidissez jamais un accessoire/outil chaud car cela pourrait influencer la dureté et provoquer des circonstances dangereuses.

Utilisez l'accessoire/l'outil inséré/monté conformément aux spécifications du fabricant.

UTILISATION D'UN OUTIL PNEUMATIQUE

Avant de commencer à utiliser l'outil, assurez-vous que vous connaissez bien le lieu de travail et la zone environnante.

Respectez toujours les consignes de sécurité pour la zone de travail dans laquelle vous travaillez.

Pendant le fonctionnement de l'outil, l'opérateur peut être exposé à des risques, tels que l'écrasement, des impacts, la chaleur, les vibrations, les coupures, les abrasions, etc : Portez des gants adaptés.

Toute personne qui manipule l'outil doit être capable de s'adapter à la taille, au poids et à la puissance de l'outil.

Soyez toujours préparé à des mouvements/forces normaux/anormaux générés par l'outil.

Gardez votre corps en équilibre, placez vos pieds de manière sûre.

En cas d'interruption de l'alimentation en air, relâchez le levier/la détente.

UTILISATION DU PISTOLET À GRAVITÉ

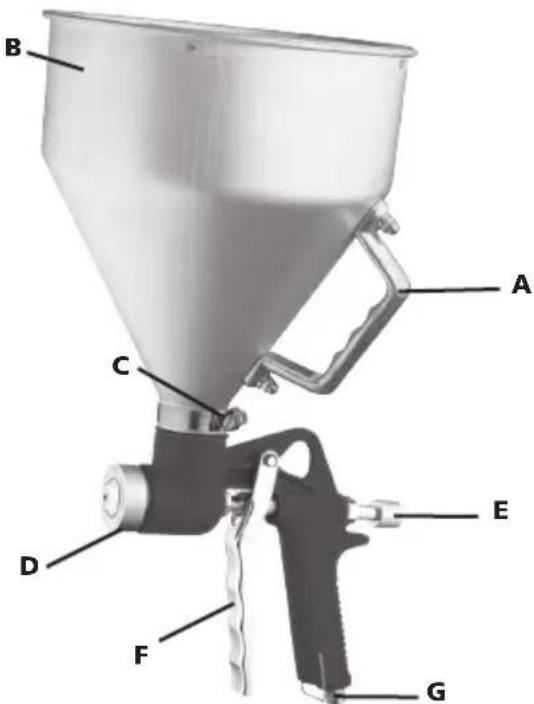

Installez le réservoir (B) sur le corps du pistolet en veillant au joint torique afin d'éviter les fuites. Serrer le collier (C).

Installez la buse appropriée (D) en fonction du produit utilisé. Consulter les instructions du fabricant de peinture pour choisir le bon diamètre de buse.

Pour obtenir un meilleur résultat, il est conseillé de commencer à déplacer le bras avant d'actionner le levier (F) et de maintenir le pistolet perpendiculaire à la surface à peindre, tout en aidant l'opération en tenant la poignée du réservoir (A). Toujours réaliser des couches croisées afin d'étaler uniformément la peinture.

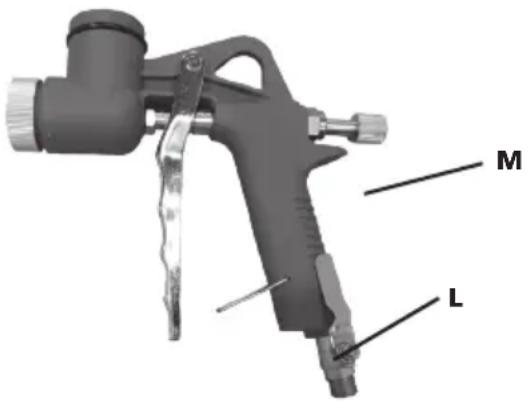

Pour régler le débit du produit, tournez le bouton (M) (Fig.2). Pour régler le débit d'air, tournez le levier (L) (Fig.2).

Il convient de veiller tout particulièrement à ce que la couleur et/ou la peinture ne contiennent de grumeaux ou de saletés. Si elle est très épaisse, la peinture doit être mélangée avec un diluant disponible dans le commerce selon le rapport 1:1. La peinture sèche très rapidement ; la pulvérisation doit donc être une opération continue, sans interruptions trop longues.

La température de la peinture ne doit, si possible, être inférieure à +17° C. La surface à peindre ne doit pas non plus être excessivement froide.

Fig. 2

MAINTENANCE

Débranchez l'alimentation en air pendant la maintenance de l'outil.

Nettoyez régulièrement et séchez le filtre dans le système et l'ouverture d'entrée d'air de l'outil pneumatique.

Lubrifiez les éventuels raccords à déconnexion rapide sur le système pour éviter tout bourrage.

Vidangez la condensation du filtre à air et du compresseur tous les jours.

Afin d'éviter la formation de rouille et de minimiser l'usure, nettoyez et lubrifiez l'outil après chaque utilisation.

Vérifiez l'outil régulièrement sur les boulons/vis ou les pièces desserrés.

En cas de perte de puissance : faites réparer l'outil.

Seuls des ingénieurs dûment formés et qualifiés sont autorisés à ajuster ou à réparer l'outil.

L'outil doit être entretenu régulièrement pour minimiser l'émission de bruit et les vibrations.

Avertissement : pour éviter d'endommager les rondelles, ne jamais immerger le pistolet entier dans le nitre, les solvants synthétiques ou dans l'eau.

Après chaque utilisation, retirez et videz le réservoir de couleur, nettoyez-le soigneusement et remplissez-le de solvant. Le réservoir doit ensuite être reconnecté au pistolet et le solvant doit être pulvérisé jusqu'à ce qu'il en ressorte propre.

Afin de nettoyer l'outil des résidus de solvant, cette opération doit ensuite être répétée sans le réservoir.

Séchez le pistolet avec un chiffon en coton. Si la buse est obstruée, nettoyez le tuyau et la buse même des résidus de peinture.

IMPORTANT : N'utilisez jamais d'objets métalliques pour nettoyer des trous bouchés.

UTILISATION PRÉVUE

L'utilisateur ou son employeur doivent évaluer l'utilisation spécifique qui peut être présente suite à chaque utilisation.

N'utilisez jamais l'outil autrement que ce pour quoi il est conçu et comme expliqué dans le présent manuel.

Les dommages liés à un non-respect des instructions du présent manuel ou provoqués par une utilisation incorrecte ou par des réparations incorrectes, ne seront jamais couverts par notre garantie et nous déclinons toute responsabilité dans ce cas. Nous nous réservons le droit d'apporter des améliorations techniques, sans notification préalable.

Cet outil est conçu pour être utilisé avec des peintures appropriées comme les laques, les peintures à l'eau et les peintures à base de solvant uniquement. Ne l'utilisez jamais pour pulvériser de l'essence, du kérosène ou d'autres carburants inflammables, et ne l'utilisez pas avec des produits alimentaires ou pharmaceutiques, des herbicides et des pesticides.

DÉFAUTS POSSIBLES

Coupez immédiatement l'équipement si vous entendez des bruits inhabituels, ou si une chute de courant soudaine se produit. Vérifiez l'outil pneumatique et le système d'alimentation en air comprimé.

Outil pneumatique

Problème Cause possible	Solution
Le pistolet pulvérise de manière irrégulière.	Buse desserrée Serrer la buse
	Densité de peinture incorrecte	Vérifier la densité de la peinture
Jet non uniforme Orifice de buse sale ou	endommagé	Nettoyez soigneusement l'outil
		Remplacez les pièces usagées
La peinture s'écoule même sans pousser le levier	Tige de levier et buse souillées de peinture sèche	Nettoyez soigneusement l'outil
	Tige de levier et buse endommagées Remplacez les pièces usagées
Fuite d'air de la buse sans peinture	Passage de la peinture obstrué	Nettoyez soigneusement l'outil
	Passage de l'air obstrué par la peinture

Système d'alimentation en air comprimé

• la pression du compresseur est insuffisante
• le régulateur de pression n'est pas réglé sur le niveau de pression correct, adapté pour l'outil utilisé.
• il y a une fuite du tuyau de connexion ou des raccords (utiliser un ruban de Téflon ou une pâte d'étanchéité)
• fuites dans le système pneumatique
• filtre ou lubrificateur obstrué
• le tuyau est écrasé, percé ou trop long (perte de pression)

MISE AU REBUT

La garantie est expressément annulée en cas de dommages résultant d'une usure régulière, d'une surcharge, d'une manipulation ou d'une utilisation inadaptée pour l'outil. Pour que cette garantie soit applicable, l'outil ne doit pas être démonté lorsqu'il est renvoyé à votre détaillant.

Cette garantie couvre les pièces remplacées et la main d'œuvre pour une période de 12 mois à compter de la date d'achat (une preuve d'achat comme une facture ou un reçu est nécessaire).

Tous les défauts peuvent être éliminés en remplaçant l'outil ou en le réparant, selon le cas.
