BRUGSANVISNING G-534 Abac

DK Tragtsprøjtepistol - Brugsanvisning

• Eftersom denne instruktionsbog henviser til internationale standarder, anbefaler vi, at du på forhånd indhenter oplysninger om lokale sikkerhedsbestemmelser og sørger for, at de overholdes.
• Trykluft er en potentielt kraftig strømkilde. Udvis derfor største forsigtighed, när du bruger kompressoren eller tilbehørssættet.
• Brug af trykluft kræver viden og overholdelse af enhver relevant bestemmelse.
• Tillad ikke brug uden opsyn af ikke-erfarent personale. Lad ikke børn og dyr få adgang til arbejdsområdet.
• Indtag en stabil stilling for at kunne bruge værktøjet korrekt og holde det solidt fast.
• Tilfældig eller uventet bevægelse af værktøjet kan udgøre en alvorlig fare.
• Anvend ikke værktøjet på lokaliteter, som har en potentiel eksplosiv atmosfære, eller hvor der er støvaflejringer, gasrørledninger eller el-ledninger.
• Betjen kun værktøjet i omgivelser med passende udluftning.
• Vær særlig opmærksom på behandlede materialer, som er meget brandfarlige, eller på deres potentielle eksplosion.

GENERELLE SIKKERHEDSBESTEMMELSER

• Brug ikke udstyret uden de krævede sikkerhedsanordninger.
• Hold aldrig værktøjet i trykluftsslangen, når du bærer det.
• Lad ikke andre personer komme i nærheden af arbejdsområdet.
• Ret ikke luftstrålen eller værktøjet mod dig selv eller nogen anden tredjepart.
• Undgå naturligvis direkte kontakt med det anvendte værktøj umiddelbart efter brugen, da overfladen kan være meget varm.
• Rør ikke ved udstyrets bevægelige dele under driften.
• Åbn eller ændr på ingen måde værktøjet eller dets tilbehør. Enhver reparation må kun udføres af oplært personale.

HVAD DU SKAL G∅RE

• Læs, og forstå indholdet i denne instruktionsbog, før du installerer, betjener, reparerer, vedligeholder, skifter tilbehør på dette værktøj.
• Kun kvalificeret og oplært personale må installere, justere eller bruge dette værktøj.
• Tilslut kun trykluft, när udstyret er slukket.
• Sørg for, at størrelsen på slange og tilslutning er den, der kræves, for at få en optimal ydelse af værktøjet.
• Kontrollér tilslutningen, og sørg for, at trykluftsslangen ikke er beskadiget, før du starter værktøjet.
• Kontrollér, om slangen og hurtigkoblingen er rene, før du tilslutter slangen til værktøjet. Gør dette ved at lade luften strømme frit igennem slangen og hurtigkoblingen.
• Vælg, og udskift det brugte tilbehør iht. anvisningerne i instruktionsbogen for at forhindre unødig støj.
• Brug tilbehør, som er velegnet til anvendelsen, og som passer til enheden, og tilslut det korrekt. Kontrollér, at det anvendes iht. anvisningerne, og at det er monteret korrekt.
• Kontrollér værktøjets og tilbehørets slitagestatus før hver brug. Udskift det, om nødvendigt.
• Frakobl trykluftstilslutningen, hvis værktøjet skal udskiftes under vedligeholdelsesindgreb og efter udført arbejde.
• Frakobl kun værktøjet, når slangen IKKE er under tryk for at undgå ukontrolleret bevægelse.

DK

• Hold arbejdsområdet pånt og ordentligt.
• Sørg for, at værktøjet er stoppet helt, før du lægger det på jorden
• Opbevar trykluftsværktøjet rent og på et tørt sted
• Sørg altid for, at arbejdsstationen er stabil.
• Hold arbejdsemnet solidt fast med en skruetvinge eller et fastspændingsværktøj.
• Brug kun værktøjet til dets oprindelige anvendelse. Producenten frafalder ethvert ansvar for skader, som skyldes manglende overholdelse af sikkerhedsbestemmelserne eller forkert brug af værktøjet.
• Brug kun tilbehør, som er velegnet til det anvendte værktøj.
• Trykluftens kvalitet skal være god, hvilket betyder, ren og tør. Dette sikres bedst med et luftfilter. Vi anbefaler, at du bruger en komplet trykluftenhed (filter, regulator, smøreapparat). Smørekanden skal justeres til ca. 3 til 6 små dråber pr. minut. Luftslangen mellem smørekanden og værktøjet må aldrig overskride en længde fra 6 til 8 meter.
• Trykluftsværktøj skaber vibrationer. En forlænget brug og en forkert arbejdsstilling kan skade hænder, fingre og albuer. Indstil øjeblikkeligt brugen af produktet, så snart du føler smerte, snurrende fornemmelser eller andre forstyrrelser. Hvis problemet varer ved, skal du konsultere en læge, før du genoptager arbejdet.

FORSIKTIG:

Før du tilslutter tilbehør, skal du sikre, at kompressoren er slukket. Bevar altid en passende ventilering. Ingen tændingskilder såsom åbne flammer, tændte cigaretter eller cigarer, gnister, kabler eller varme objekter, overopvarmede overflader osv., må være i området hvor udstyret anvendes.

Beskyt altid dine øjne, lunger og hud med passende beskyttelsesudstyr. Hvor muligt, anvendes et vakuumsystem til at fjerne malingsstøv fra arbejdspladsen. Sørg for periodiske medicinske undersøgelser for alle medarbejdere der kan være udsat. Informer det personale der anvender værktøjet, om de risici der er forbundet med de anvendte malinger.

TILBEH∅R

Brug kun tilbehør og forbrugsartikler, som er beregnet til brug med dette værktøj.

Vælg det bedste tilgængelige/isatte/monterede tilbehør/forbrugsartikel til det lavest mulige støjniveau og den lavest mulige vibration. Udskift dem i tilfælde af øget støjniveau og/eller vibration.

Sørg for, at det isatte/monterede værktøj/tilbehør holdes korrekt i holderen, og sørg for, at holderen er i god stand. Brug aldrig værktøjet uden holderen, da det kan skabe projektiler med høj hastighed.

Nedkøl aldrig et varmt værktøj/tilbehør, da det kan påvirke hårdheden og skabe farlige situationer.

Brug det isatte/monterede tilbehør/værktøj iht. producentens anvisninger.

BRUG AF ET PNEUMATISK VÄERKT∅J

Før du starter med at bruge værktøjet, skal du sørge for, at du er bekendt med arbejdsstedet og det omkringværende område.

Overhold altid sikkerhedsbestemmelserne for det arbejdsområde, hvor du arbejder.

Under værktøjets drift kan operatøren blive udsat for farer som knusning, stød eller slag, varme, vibration, snitsår, afskrabninger osv.: Tag passende handsker på.

Enhver person, der håndterer værktøjet, skal være i stand til at klare værktøjets størrelse, vægt og kraft.

Vær altid forberedt på normale/unormale bevægelser/kræfter, der skabes af værktøjet.

Hold kroppen i ligevægt, sæt fødderne stabilt og sikkert.

Slip håndtaget/udløseren i tilfælde af afbrydelse af luftforsyningen.

ANVENDELSE AF TRAGTSPR∅JTEPISTOL

Monter tanken (B) på pistolen, vær opmærksom på o-ringen, for at undgå lækager. Spænd slangeklemmen (C).

Monter den korrekte dyse (D) i henhold til det anvendte produkt. Se instruktionerne fra producenten af malingen, for at vælge den korrekte dysediameter.

For at opnå et bedre resultat, anbefales det, at man begynder at bevæge armen før man aktiverer grebet (F), og holder sprøjtepistolen vinkelret i forhold til den overflade der skal males, samtidig med man holder tankhåndtaget (A), for at gøre anvendelsen nemmere. Udfør altid krydsede lag for en ensartet spredning af malingen.

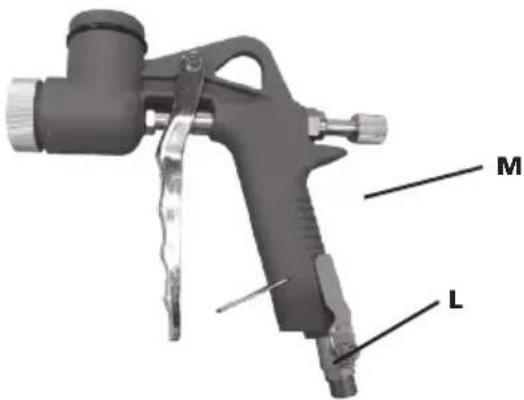

For at indstille produktflowet drejes knoppen (M) (fig. 2). For at indstille luftflowet, drejes grebet (L) (fig. 2).

Man skal være særdeles opmærksom for at sikre, at farven og/eller malingen ikke indeholder klumper eller snavs. Hvis malingen er meget tyk, bør den blandes med en kommerciel, tilgængelige fortynder i forholdet 1:1. Maling tørrer meget hurtigt; sprøjtning skal derfor være en kontinuerlig handling, uden overdrevne, lange afbrydelser.

Malingens temperatur bør, hvis muligt, ikke være lavere end +17° C. Det område der skal males må heller ikke være overdrevent koldt.

M L

Fig. 2

VEDLIGEHOLDELSE

Frakobl luftforsyningen under vedligeholdelse på værktøjet.

Rengør, og tør jævnligt filteret i systemet og trykluftsværktøjets luftindtags åbning.

Smør enhver hurtigudkoblingskobling på systemet for at forhindre tilstopning.

Tøm dagligt kondensvand fra luftfilteret og fra kompressoren.

Rengør, og smør værktøjet efter hver brug for at undgå rustdannelse og minimere slitage.

Kontrollér værktøjet jævnligt for løse bolte/skruer eller dele.

I tilfælde af strømsvigt: Få værktøjet repareret.

Kun oplærte og kvalificerede teknikere må justere eller reparere værktøjet.

Værktøjet skal vedligeholdes jævnligt for at minimere støjemission og forekomst af vibration.

Vigtigt: for at undgå at beskadige spændskiverne, må du aldrig nedsænke hele pistolen i natronsalpeter eller syntetiske opløsningsmidler eller i vand.

Efter hver anvendelse skal malingsbeholderen fjernes og tømmes, omhyggeligt rengøres og fyldes med lidt opløsningsmiddel. Beholderen skal derefter genmonteres på pistolen, og opløsningsmidlet sprøjtes ud, indtil det er rent.

For at rengøre værktøjet for opløsningsmiddelrester, bør denne handling derefter gentages, men denne gang uden beholderen.

Tør airbrushen med en bomuldsklud. Hvis dysen bliver blokeret, skal du rengøre røret og selve dysen for malingsrester.

VIGTIGT: Anvend aldrig metalobjekter til at rengøre blokerede huller.

TILSIGTET BRUG

Brugeren eller brugerens arbejdsgiver skal vurdere den specifikke brug, der kan forekomme som følge af hver brug. Brug aldrig værktøjet til andet formål end det, værktøjet er beregnet til, og som forklaret i denne instruktionsbog.

DK

Skader som følge af manglende overholdelse af denne instruktionsbog, eller som skyldes forkert brug eller forkerte reparationer, dækkes aldrig af vores garanti, og vi har intet ansvar for det. Vi forbeholder ret til at foretage tekniske forbedringer uden forudgående meddelelse.

Dette værktøj er designet til at blive anvendt med passende maling, der er baseret på lak, vand og opløsningsmiddel. Anvend det aldrig til at sprøjte benzin, petroleum eller andre brandbare væsker, og anvend ikke sammen med madvarer eller farmaceutiske produkter, ukrudtsmidler og sprøjtemidler.

MULIGE FEJL

Sluk øjeblikkeligt udstyret, hvis du hører usædvanlig støj, eller hvis der sker et pludseligt krafttab. Kontrollér trykluftsværktøjet og trykluftsforsyningssystemet.

Trykluftsværktøj

Problem Mulig årsag Lösning
Pistolen sprøjter uregelmæssigt.	Dyse er løs Spænd dysen
	Malingens densitet er ikke korrekt Bekræft malingens densitet
Sprøjtningen er ikke ensartet Dysehullet	er beskidt eller beskadiget	Rengør omhyggeligt værktøjet
		Udskift slidte dele
Malingen flyder ud, selv når grebet ikke er aktiveret	Grebstangen og dysen er beskidt og sat til med tør maling	Rengør omhyggeligt værktøjet
	Grebstang og dyse er beskadiget Udskift slidte dele
Luftlækage fra dyse uden maling	Malingsgennemgang er blokeret	Rengør omhyggeligt værktøjet
	Luftgennemgang er blokeret med maling

• kompressortrykket er utilstrækkeligt
• trykregulatoren er ikke indstillet til det korrekte trykniveau, som passer til det værktøj, der bruges.
• der er lækage fra tilslutningsslangen eller fra tilslutningerne (brug Teflon-tape eller tætningspasta)
• lækager i trykluftssystemet
• filter eller smøreapparat tilstoppet
• slangen er presset sammen, gennemhullet eller for lang (tryktab)

BORTSKAFFELSE

Enhver garanti frafaldes udtrykkeligt i tilfælde af skader, som skyldes regelmæssig slitage, overbelastning, håndtering eller brug, som ikke er velegnet til værktøjets formål. For at denne garanti skal gælde må værktøjet ikke skilles ad, når det returneres til detailhandleren.

Denne garanti dækker udskiftede dele og arbejdskraft i en periode på 12 måneder fra købsdatoen (der kræves et købsbevis som f.eks. en faktura eller en kvittering).

Enhver mangel kan fjernes ved at udskifte værktøjet eller reparere det, afhængigt af det enkelte tilfælde.
