G-534 - Barvni sprej Abac - Brezplačna navodila za uporabo

Tip izdelka	Gravitacijska pištola za barvanje
Znamka	Abac
Model	G-534
Napajanje	Stisnjen zrak
Priporočen tlak zraka	Nastavljiv preko regulatorja (glejte priročnik)
Kapaciteta rezervoarja	Snemljiv rezervoar (gravitacijski tip)
Velikost šobe	Zamenljiva (izberite glede na barvo)
Nastavitve	Pretok materiala (gumb M) in pretok zraka (ročica L)
Kompatibilni materiali	Laki, vodne barve, barve na osnovi topil
Nekompatibilni materiali	Bencin, kerozin, goriva, živila, farmacevtski izdelki, herbicidi, pesticidi
Minimalna delovna temperatura	+17°C za barvo
Vzdrževanje in čiščenje	Očistite po vsaki uporabi; izpraznite rezervoar, razpršite topilo, posušite s krpo; nikoli ne potapljajte celotne pištole
Varnost	Nosite očala, masko, rokavice; prezračevanje; brez vira vžiga; ne merite proti sebi ali drugim; ustavite ob nenavadnem hrupu
Na voljo rezervni deli	Šoba, rezervoar, objemka, O-tesnilo
Garancija	12 mesecev od datuma nakupa (ob predložitvi računa)
Teža (ocenjena)	Približno 600 g
Mere (ocenjene)	Približno 18 x 20 x 10 cm
Navodila za odstranitev	Ne razstavljajte sami; za popravilo ali zamenjavo kontaktirajte prodajalca

Pogosto zastavljena vprašanja - G-534 Abac

Kako očistiti pištolo po uporabi?

Izpraznite in očistite rezervoar s topilom, nato ga ponovno priključite in razpršite topilo, dokler ne izteče čisto. Nato odstranite rezervoar in ponovite postopek. Pištolo posušite s bombažno krpo. Nikoli ne potapljajte celotnega orodja v nitro ali topila.

Katere vrste barv lahko uporabljam s to pištolo?

Ta pištola je namenjena za lake, vodne barve in barve na osnovi topil. Ne uporabljajte je z bencinom, kerozinom, vnetljivimi gorivi, živili, farmacevtskimi izdelki, herbicidi ali pesticidi.

Kako nastaviti pretok barve in zraka?

Pretok materiala nastavite z gumbom (M), pretok zraka pa z ročico (L) (glejte sliko 2 v priročniku). Zavrtite te kontrole, da dosežete želeni curek.

Kaj storiti, če pištola prši nepravilno?

Preverite, ali je šoba dobro privita in ali je gostota barve pravilna. Če težava še vedno obstaja, previdno očistite orodje in zamenjajte obrabljene dele.

Zakaj barva teče brez pritiska na sprožilec?

To je posledica umazane ročične palice ali šobe s suho barvo ali poškodb. Orodje temeljito očistite ali zamenjajte prizadete dele.

Kaj so bistveni varnostni ukrepi?

Nosite očala, masko in rokavice. Zagotovite ustrezno prezračevanje in odstranite vse vire vžiga. Nikoli ne usmerjajte curka proti sebi ali drugim. Otroke in živali držite zunaj delovnega območja.

Kako vzdrževati pištolo za podaljšanje življenjske dobe?

Po vsaki uporabi ga očistite in namažite. Redno preverjajte vijake in matice. Dnevno izpraznite kondenz iz zračnega filtra in kompresorja. Ne uporabljajte kovinskih predmetov za odstranjevanje zamašitev šobe.

Kaj storiti v primeru izgube moči pištole?

Če opazite izgubo moči, popravilo orodja zaupajte kvalificiranemu tehniku. Preverite tudi tlak kompresorja in morebitna puščanja v sistemu stisnjenega zraka.

Ali lahko uporabljam to pištolo z zelo gosto barvo?

Da, barvo razredčite s komercialnim redčilom, običajno v razmerju 1:1. Barva mora biti tekoča in brez grudic.

Kako zamenjati šobo pištole?

Najprej odklopite dovod zraka. Namestite ustrezno šobo glede na uporabljeni material. Preverite navodila proizvajalca barve za izbiro pravega premera. Trdno privijte.

NAVODILA ZA UPORABO G-534 Abac

Pred priključitvijo pribora se prepričajte, da je kompresor izklopljen. Vedno poskrbite za ustrezno prezračevanje. V okolju, kjer uporabljate opremo, ne sme biti nobenega vira vžiga, na primer odprtega plamena, prižganih cigaret ali cigar, isker, kablov ali vročih predmetov, pregretih površin itd.

Vedno zaščitite oči, pljuča in kožo z ustrezno zaščitno opremo. Če je le mogoče, uporabite vakuumski sistem za odstranjevanje ostankov pršenja barve z delovnega mesta. Zagotovite redne zdravniške preglede za vse delavce, ki so lahko izpostavljeni. Osebje, ki uporablja orodje, obvestite o tveganjih v zvezi z uporabljenimi barvami.

PRIBOR

Uporabljajte samo pribor in potrošni material, ki je namenjen za uporabo s tem orodjem.

Izberite najboljši možni vstavljeni/nameščeni pribor/potrošni material, da bo raven hrupa in tresljajev čim nižja. Zamenjajte jih, će se raven hrupa in/ali tresljajev zviša.

Poskrbite, da bo vstavljeno/nameščeno orodje/pribor trdno vpeto v držalo in se prepričajte, da je držalo brezhibno. Orodja nikoli ne uporabljajte brez držala, ker lahko od njega z veliko hitrostjo odletavajo delci.

Nikoli ne hladite vročega orodja/pribora, ker to lahko vpliva na njegovo trdnost in povzroči nevarnost. Vstavljeni/nameščeni pribor/orodje uporabljajte v skladu s specifikacijo proizvajalca.

UPORABA PNEVMATSKEGA ORODJA

Pred začetkom uporabe orodja se prepričajte, da poznate delovno območje in okolico.

Vedno upoštevajte varnostne predpise za delovno območje, na katerem delate.

Med uporabo orodja je lahko uporabnik izpostavljen tveganju za stiske, udarce, vročino, tresljaje, ureznine, odrgnine itd.: Nosite primerne rokavice.

Vsak, ki upravlja z orodjem, mora biti sposoben obvladati velikost, težo in moč orodja.

Vedno bodite pripravljeni na običajne/neobičajne premike/sile, ki jih orodje povzroča.

Ohranjajte ravnotežje, varno in trdno stojte.

V primeru prekinitve dotoka zraka spustite ročico/stikalo.

UPORABA BRIZGALNE PIŠTOLE Z LIJAKOM

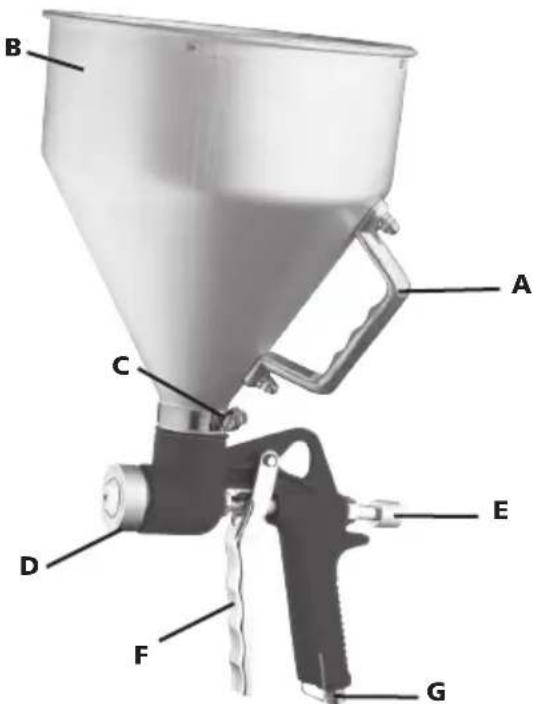

Posodo (B) namestite na telo pištole, pri čemer pazite na tesnilni obroček, da preprečite uhajanje. Zatisnite cevno sponko (C).

Namestite ustrezno šobo (D) glede na uporabljeni izdelek. Za izbiro ustreznega premera šobe glejte navodila proizvajalca barve.

Za doseganje boljših rezultatov priporočamo, da začnete premikati roko preden pritisnete ročico (F) in brizgalno pištolo držite pravokotno na površino, ki jo nameravate pobarvati, postopek pa si olajšajte z držanjem ročaja posode (A). Barvo vedno nanašajte s križanjem plasti, da jo enakomerno porazdelite.

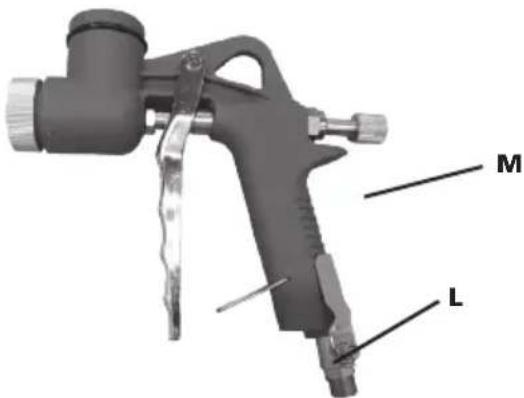

Zasukajte gumb (M) (slika 2) za nastavitev curka izdelka. Zasukajte ročico (L) (slika 2) za nastavitev pretoka zraka.

Paziti morate, da pigment in/ali barva ne vsebujeta grudic ali smeti. Če je barva zelo gosta, jo morate zmešati z običajnim redčilom v razmerju 1:1. Barva se suši zelo hitro; brizganje mora zato potekati neprekinjeno, brez daljših premorov.

Če je možno, temperatura barve naj ne bo nižja od 17 °C. Tudi površina, ki jo želite pobarvati, naj ne bo prehladna.

Slika 2

VZDRŽEVANJE

Med vzdrževanjem orodja odklopite dovod zraka.

Redno čistite in sušite filter v sistemu in odprtino za dovod zraka na pnevmatskem orodju.

Namažite vse spojke za hiter odklop v sistemu, da preprečite zatikanje.

Vsak dan odlijte kondenzirano vodo iz zračnega filtra in iz kompresorja.

Da preprečite rjavenje in zmanjšate obrabo, po vsaki uporabi očistite in namažite orodje.

Redno preverjajte, če so vijaki ali deli orodja slabo pritrjeni.

V primeru izgube moči: orodje dajte v popravilo.

Orodje smejo nastavljati ali popravljati samo izšolani in usposobljeni inženirji.

Orodje je treba redno vzdrževati, da se zmanjšajo emisije hrupa in vibracije.

Opozorilo: brizgalne pištole ne smete nikoli v celoti potopiti v soliter, sintetična topila ali vodo, ker lahko poškodujete tesnila.

Posodo za barvo morate po vsaki uporabi odstraniti in izprazniti, previdno očistiti in do polovice napolniti s topilom.

Nato jo morate priključiti na brizgalno pištolo in topilo pršiti, dokler iz šobe ne brizga povsem čisto topilo.

Postopek čiščenje sledov topila iz orodja mora potekati brez posode.

Brizgalno pištolo posušite z bombažno krpo. Če se šoba zamaši, s cevi in šobe očistite ostanke barve.

POMEMBNO: Za čiščenje zamašenih odprtin nikoli ne uporabljajte kovinskih predmetov.

NAMENSKA UPORABA

Uporabnik ali delodajalec uporabnika mora oceniti posebne vrste uporabe, do katerih lahko pride med vsako uporabo.

Orodja nikoli ne uporabljajte drugače kot za to, čemur je namenjeno, in kot je pojasnjeno v teh navodilih.

Za poškodbe, ki nastanejo zaradi neupoštevanja teh navodil ali zaradi napačne uporabe ali napačnih popravil, naša

SI

garancija nikoli ne velja in zanje ne odgovarjamo. Pridržujemo si pravico do tehničnih izboljšav brez predhodnega obvestila.

To orodje je zasnovano za uporabo s primernimi barvami, ki so osnovane na lakih, vodi ali topilih. Nikoli ga ne uporabljajte za brizganje bencina, kerozina ali drugih vnetljivih goriv in ga ne uporabljajte s hrano ali farmacevtskimi izdelki, herbicidi in pesticidi.

MOŽNE OKVARE

Nemudoma izklopite opremo, će zaslišite nenavadne šume ali će se moč nenadoma zmanjša. Preverite pnevmatsko orodje in sistem za dovod stisnjenega zraka.

Pnevmatsko orodje

Težava Možen vzrok Rešitev
Pištola brizga neenakomerno	Zrahljana šoba Zatisnite šobo
	Gostota barve ni pravilna Preverite gostoto barve
Pršenje ni enakomerno Odprtina šobe je	umazana ali poškodovana	Previdno očistite orodje
		Zamenjajte obrabljene dele
Barva izteka, čeprav ročica ni pritis-njena	Bat ročice ali šoba sta umazana z ostanki posušene barve	Previdno očistite orodje
	Bat ročice in šoba sta poškodovana Zamenjajte	obrabljene dele
Iz šobe uhaja zrak brez barve	Prehod barve je zamašen	Previdno očistite orodje
	Prehod zraka je zamašen z barvo

• tlak kompresorja je nezadosten
• regulator tlaka ni nastavljen na pravilno raven tlaka, primerno za uporabljeno orodje.
• priključna cev ali vodi puščajo (uporabite teflonski trak ali tesnilno pasto)
• pnevmatski sistem pušča
• filter ali mazalnik je zamašen
• cev je stisnjena, preluknjana ali predolga (izguba tlaka)

ODSTRANJEVANJE

Garancija izrecno ne velja za poškodbe, ki nastanejo zaradi običajne obrabe, preobremenitve, neprimernega ravnanja z orodjem ali njegove uporabe. Da garancija velja, orodja ne smete razstaviti, ko ga vrnete prodajalcu.

Ta garancija velja za nadomestne dele in opravljeno delo v obdobju 12 mesecev od datuma nakupa (potreben je dokaz o nakupu, npr. račun ali potrdilo o prejemu).

Okvaro lahko odpravimo z zamenjavo orodja ali s popravilom, odvisno od primera.
