GEBRUIKSAANWIJZING G-534 Abac

NL Trechterspuitpistool - Gebruiksaanwijzing

• Aangezien deze handleiding verwijst naar internationale normen, raden we aan om eerst informatie te verkrijgen over plaatselijke veiligheidsvoorschriften en om ervoor te zorgen dat deze worden nageleefd.
• Perslucht kan een sterke krachtbron zijn. Wees daarom uiterst voorzichtig wanneer u de compressor of de accessoireset gebruikt.
• Het gebruik van perslucht vereist kennis en naleving van de geldende regelgeving.
  • Sta onbevoegd gebruik door personeel zonder de nodige ervaring niet toe. Houd kinderen en dieren buiten het werkgebied.
• Werk in een stabiele positie om het gereedschap op de juiste manier te gebruiken en stevig vast te pakken.
• Onbedoelde en onverwachte bewegingen van het gereedschap kunnen een ernstig gevaar vormen.
• Gebruik het gereedschap niet in ruimtes met een potentieel explosieve atmosfeer, of op plaatsen waar zich stofafzettingen, gasleidingen of elektrische leidingen bevinden.
• Gebruik het gereedschap alleen in een correct geventileerde omgeving.
• Pas goed op voor verwerkte materialen die licht ontvlambaar of explosiegevaarlijk zijn.

ALGEMENE VEILIGHEIDSVOORSCHRIFTEN

• Gebruik de apparatuur niet zonder de nodige veiligheidsvoorzieningen.
• Draag het gereedschap nooit aan de persluchtslang.
• Laat anderen het werkgebied niet betreden.
• Richt de luchtstraal of het gereedschap niet op uzelf of op anderen.
  • Vermijd in elk geval direct contact met het gereedschap kort nadat het is gebruikt, omdat het oppervlak erg heet kan zijn.
• Raak tijdens het gebruik de bewegende delen van het apparaat niet aan.
• Open het gereedschap of de accessoires niet en breng geen wijzigingen aan. Reparaties mogen alleen door getraind personeel worden uitgevoerd.

WHAT YOU SHOULD DO

• Lees en begrijp de inhoud van deze handleiding voordat u dit gereedschap installeert, gebruikt, repareert, onderhoudt of accessoires wisselt.
• Alleen gekwalificeerde en getrainde gebruikers mogen dit gereedschap installeren, aanpassen of gebruiken.
• Sluit perslucht alleen aan terwijl het apparaat is uitgeschakeld.
• Zorg voor een optimale werking van het gereedschap dat de juiste slang met de juiste aansluitmaat wordt gebruikt.
• Controleer voor het starten van het gereedschap de aansluiting en zorg ervoor dat de persluchtslang niet is beschadigd.
• Controleer voordat u de slang op het gereedschap aansluit of de slang en de snelkoppeling schoon zijn. Doe dit door lucht door de slang en de snelkoppeling te blazen.
• Kies en vervang het aangekoppelde accessoire volgens de instructies in de handleiding om onnodig lawaai te voorkomen.
• Gebruik accessoires die geschikt zijn voor de toepassing en die in overeenstemming zijn met het apparaat. Sluit ze op de juiste manier aan. Controleer of ze worden gebruikt volgens de instructies en of ze correct zijn aangebracht.

NL

• Controleer vóór elk gebruik de slijtage van de gereedschappen en accessoires. Vervang ze indien nodig.
• Ontkoppel de persluchtaansluiting als er van gereedschap wordt gewisseld, tijdens onderhoud en als u klaar bent met werken.
• Koppel het gereedschap alleen los wanneer de slang NIET onder druk staat. Op deze manier worden ongecontroleerde bewegingen voorkomen.
  • Houd het werkgebied netjes.
• Zorg ervoor dat het gereedschap volledig tot stilstand is gekomen voordat u het op de grond legt
• Berg het pneumatische gereedschap schoon en op een droge plaats op
• Zorg er altijd voor dat het werkstation stabiel is.
• Zet het te bewerken onderdeel stevig vast met een klem of een bevestigingsgereedschap.
• Gebruik het gereedschap alleen voor toepassing waarvoor het bedoeld is. De fabrikant ziet af van elke aansprakelijkheid voor schade die voortvloeit uit het niet in acht nemen van veiligheidsvoorschriften of uit een oneigenlijk gebruik van het gereedschap.
• Gebruik alleen accessoires die geschikt zijn voor het gebruikte gereedschap.
• De kwaliteit van de perslucht moet goed zijn: schoon en droog. Dit kan het beste worden gegarandeerd door middel van een luchtfilter. Wij adviseren het gebruik van een complete FRL-eenheid (eenheid voor filteren, regelen en smeren). De oliespuit moet worden afgesteld op ca. 3 tot 6 druppels per minuut. De luchtslang tussen oliespuit en gereedschap mag nooit langer zijn dan 6 tot 8 meter.
• Pneumatisch gereedschappen genereren trillinge. Langdurig gebruik en een verkeerde houding kunnen schade aan handen, vingers en ellebogen veroorzaken. Pauzeer onmiddellijk zodra u pijn, tintelingen of andere problemen waarneemt. Als het probleem aanhoudt, raadpleeg dan een arts voordat u verdergaat met het werk.

FORSIGTIG:

Controleer voordat u accessoires aansluit of de compressor is uitgeschakeld. Zorg altijd voor voldoende ventilatie. Er mogen geen ontstekingsbronnen, zoals vrije vlammen, brandende sigaretten of sigaren, vonken, kabels of witgloeiende voorwerpen, oververhitte oppervlakken, enz., aanwezig zijn in de omgeving waar de apparatuur wordt gebruikt.

Bescherm altijd uw ogen, longen en huid met geschikte beschermingsmiddelen. Gebruik indien mogelijk een vacuümsysteem om de verf-spray van de werkplek te verwijderen. Zorg voor periodieke medische onderzoeken voor alle werknemers die mogelijk worden blootge-steld. Informeer het personeel dat het gereedschap gebruikt over de risico's van de gebruikte verven.

ACCESSOIRES

Gebruik alleen accessoires en verbruiksartikelen die zijn ontworpen voor gebruik met dit gereedschap.

Selecteer de best beschikbare geplaatste/gemonteerde accessoires/verbruiksartikelen voor het laagst mogelijke geluids- en trillingsniveau. Vervang ze als het lawaai en/of de trillingen toenemen.

Zorg ervoor dat het geplaatste/gemonteerde gereedschap/accessoire goed wordt vastgehouden door de houder en zorg ervoor dat de houder in goede staat verkeert. Gebruik het gereedschap nooit zonder een houder, omdat dit kan leiden tot voorwerpen die met hoge snelheid rondvliegen.

Koel een heet gereedschap/accessoire nooit af. Dit kan invloed hebben op de hardheid van het materiaal en dus gevaarlijke omstandigheden veroorzaken.

Gebruik het geplaatste/gemonteerde accessoire/gereedschap volgens de specificaties van de fabrikant.

GEBRUIK VAN EEN PNEUMATISCH GEREEDSCHAP

Zorg er vóór het gebruik van gereedschap voor dat u bekend bent met de werkplaats en de omgeving.

Houd u altijd aan de veiligheidsvoorschriften voor het werkgebied waarin u werkt.

Tijdens het bedienen van het gereedschap kan de gebruiker worden blootgesteld aan gevaren zoals pletten, stoten, hitte, trillingen, snijwonden, schaafwonden, enz. Draag geschikte handschoenen.

Elke persoon dat het gereedschap hanteert, moet de grootte, het gewicht en de kracht van het gereedschap aankunnen. Wees altijd voorbereid op normale/abnormale bewegingen/krachten die door het gereedschap worden gegenereerd. Houd uw lichaam in balans, plaats uw voeten stevig op de grond.

Laat de hendel/trekker los als de luchttoevoer wordt onderbroken.

GEBRUIK VAN HET TRECHTERSPUITPISTOOL

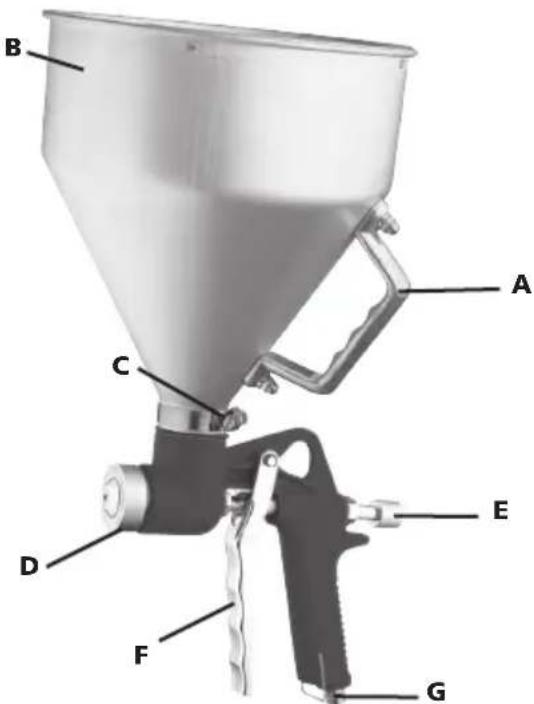

Installeer de tank (B) op het pistoolhuis en zorg daarbij voor de o-ring om lekkage te voorkomen. Draai de slangklem vast (C).

Installeer het juiste mondstuk (D) volgens het gebruikte product. Raadpleeg de instructies van de verffabrikant om de juiste diameter van het mondstuk te kiezen.

Om een beter resultaat te verkrijgen, wordt aangeraden om de arm te bewegen alvorens de hendel (F) te activeren en om het spuitpistool loodrecht op het te verven oppervlak te houden; help deze handeling door de hendel van de tank (A) vast te houden. Breng altijd gekruiste lagen aan om de verf gelijkmatig te verdelen.

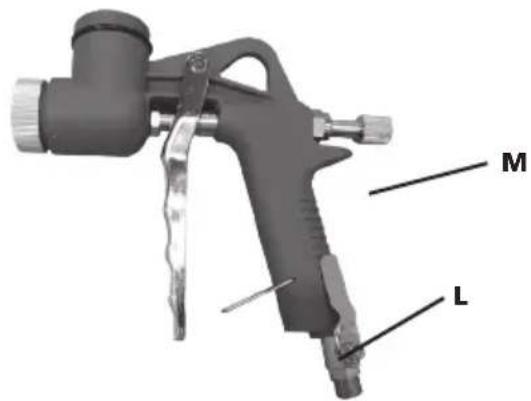

Draai aan de knop om de productstroom in te stellen (M) (Afb.2). Draai de hendel om de luchtstroom in te stellen (L) (Afb.2).

Let heel goed op om te garanderen dat er geen klonters of vuil in de kleur en/of de verf zitten. Als de verf heel dik is, moet ze worden gemengd met een commercieel beschikbare verdunner volgens een verhouding van 1:1. De verf droogt heel snel; daarom moet er onafgebroken worden gesproeid zonder erg lange onderbrekingen.

De temperatuur van de verf mag, indien mogelijk, niet lager zijn dan +17°C. Het gebied dat moet worden geverfd, mag niet te koud zijn.

M L

Afb.2

ONDERHOUD

Koppel de luchttoevoer los tijdens onderhoud aan het gereedschap.

Reinig en droog regelmatig het filter in het systeem en in de luchtinlaatopening van het pneumatische gereedschap. Smeer alle snelkoppelingen op het systeem om vastlopen te voorkomen.

Tap dagelijks condenswater af uit het luchtfilter en uit de compressor.

Reinig en smeer het gereedschap na elk gebruik om roestvorming te voorkomen en slijtage tot een minimum te beperken.

Controleer het gereedschap regelmatig op losse bouten/schroeven of onderdelen.

Als het gereedschap niet meer werkt: Laat het gereedschap repareren.

Alleen getrainde en gekwalificeerde technici mogen het gereedschap aanpassen of repareren.

Het gereedschap moet regelmatig worden onderhouden om lawaai en trillingen tot een minimum te beperken.

Let op: dompel het volledige pistool nooit onder in salpeter of synthetische oplosmiddelen of in water om te vermijden dat de sluitringen worden beschadigd.

Na elk gebruik moet de kleurtank verwijderd en leeggemaakt worden en zorgvuldig gereinigd en gevuld worden met oplosmiddel. De tank moet dan opnieuw worden aangesloten op het pistool en het oplosmiddel moet worden gesproeid tot het er proper uitkomt.

Om resten van oplosmiddel te verwijderen van het gereedschap, moet deze werkzaamheid worden herhaald zonder de tank.

Droog de airbrush met een katoenen doek. Mocht het mondstuk verstopt raken, verwijdert u verfresten van de buis en het mondstuk zelf.

BELANGRIJK: Gebruik nooit metalen voorwerpen om verstopte gaten te reinigen.

BEOOGD GEBRUIK

De gebruiker of de werkgever van de gebruiker beoordeelt de impact op het gereedschap van elk gebruik.

Gebruik het gereedschap alleen voor het gebruik waarvoor het is ontworpen, zoals in deze handleiding wordt uitgelegd.

Schade als gevolg van het niet opvolgen van deze handleiding of van onjuist gebruik of onjuiste reparaties wordt nooit gedekt door onze garantie en wij zijn niet verantwoordelijk voor deze schade. Wij behouden ons het recht voor technische verbeteringen aan te brengen zonder voorafgaande kennisgeving.

Dit gereedschap is ontworpen om enkel te worden gebruikt met geschikte verfoorten zoals vernissen en verven op basis van water en oplosmiddelen. Gebruik het nooit voor het spuiten van benzine, kerosine of andere brandbare brandstoffen en gebruik het niet met voedsel of farmaceutische producten, herbiciden en pesticiden.

MOGELIJKE PROBLEMEN

Schakel het apparaat onmiddellijk uit als u ongewone geluiden hoort of als er plotseling een afname van vermogen optreedt. Controleer het pneumatisch gereedschap en het persluchttoevoersysteem.

Probleem Mogelijke Oorzaak Oplossing
Het pistool spuit onregelmatig.	Mondstuk los Zet het mondstuk vast
	Verfdichtheid niet correct Controleer de verfdichtheid
Verstuiving niet gelijkmatig Opening mondstuk vuil of beschadigd		Reinig het gereedschap zorgvuldig
		Verplaats versleten delen
De verf vloeit uit, zelfs zonder de hendel in te drukken	Hendelstaaf en mondstuk vuil met droge verf	Reinig het gereedschap zorgvuldig
	Hendelstaaf en mondstuk beschadigd Verplaats	versleten delen
Er lekt lucht uit het mondstuk wan- neer men niet verft	Verfdoorgang verstopt	Reinig het gereedschap zorgvuldig
	Luchtdoorgang verstopt door verf

Persluchttoevoersysteem

• er is onvoldoende compressordruk
• de drukregelaar niet ingesteld op het juiste drukniveau voor het gebruikte gereedschap.
• er is een lek in de verbindingsslang of in de aansluitingen (gebruik teflontape of kitpasta)
• er zijn lekken in het pneumatische systeem
• filter of smeernippel verstopt
• de slang is platgedrukt, doorboord of te lang (drukverlies)

AFVOER

Elke garantie wordt uitdrukkelijk geweigerd in het geval van schade die voortvloeit uit normale slijtage, overbelasting en uit hantering of gebruik die ongeschikt zijn voor het gereedschap. Om deze garantie geldig te laten zijn, mag het gereedschap niet gedemonteerd zijn wanneer het naar uw dealer wordt teruggebracht.

Deze garantie dekt de vervangen onderdelen en arbeid gedurende een periode van 12 maanden vanaf de datum van aankoop (een aankoopbewijs zoals een factuur of ontvangstbewijs is vereist).

Defecten kunnen worden verholpen door het gereedschap te vervangen of te repareren.
