ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ G-534 Abac

GR Πιστόλι με χωνί ψεκασμού - Οδηγίες

• Καθώς αυτό το εγχειρίδιο αναφέρεται σε διεθνή πρότυπα, σας συνιστούμε να λάβετε προηγουμένως πληροφορίες σχετικά με τους τοπικούς κανονισμούς ασφαλείας και να βεβαιωθείτε ότι τηρούνται.
  • Ο πεπιεσμένος αέρας είναι μια δυνητικά ισχυρή πηγή ενέργειας, επομένως πρέπει να είστε ιδιαίτερα προσεκτικοί όταν χρησιμοποιείτε το συμπιεστή ή το κιτ αξεσουάρ.
• Η χρήση πεπιεσμένου αέρα απαιτεί γνώση και τήρηση κάθε ισχύοντος κανονισμού.
  • Μην επιτρέπτε την χρήση χωρίς επιτήρηση από μη έμπειρο προσωπικό. Κρατήστε τα παιδιά και τα ζώα μακριά από το χώρο εργασίας.
• Πάρτε σταθερή θέση για να χρησιμοποιήσετε σωστά το εργαλείο και πιάστε το σταθερά.
• Η τυχαία και μη αναμενόμενη κίνηση του εργαλείου μπορεί να αποτελεί σοβαρό κίνδυνο.
• Μην χρησιμοποιείτε τα εργαλεία σε εγκαταστάσεις που έχουν δυνητικά εκρηκτική ατμόσφαιρα ή όπου υπάρχουν εναποθέσεις σκόνης, αγωγοί αερίου ή ηλεκτρικοί αγωγοί.
• Λειτουργήστε το εργαλείο μόνο σε κατάλληλα αεριζομενο χώρο.
  • Δώστε ιδιαίτερη προσοχή στα επεξεργασμένα υλικά που είναι πολύ εύφλεκτα ή στη δυνητική έκρηξη τους.

ΓΕΝΙΚΟΙ ΚΑΝΟΝΙΣΜΟΙ ΑΣΦΑΛΕΙΑΣ

• Μη χρησιμοποιείτε τον εξοπλισμό χωρίς τις απαιτούμενες διατάξεις ασφαλείας.
• Ποτέ μην κρατάτε το εργαλείο από τον εύκαμπτο σωλήνα πεπιεσμένου αέρα κατά τη μεταφορά του.
• Μην αφήνετε άλλους να προσεγγίζουν τον χώρο εργασίας.
• Μην κατευθύνετε τις ρίπές αέρα ή το εργαλείο προς την κατεύθυνση σας ή προς οποιονδήποτε τρίτο.
  Με κάθε τρόπο, αποφύγετε την άμεση επαφή με το εργαλείο που έχει εμπλακεί αμέσως μετά τη χρήση του, καθώς η επιφάνεια του μπορεί να είναι πολύ ζεστή.
• Μην αγγίζετε τα κινητά μέρη του εξοπλισμού κατά τη διάρκεια της λειτουργίας του.
• Μην ανοίγετε ούτε τροποποιείτε με οποιονδήποτε τρόπο το εργαλείο ή τα εξαρτήματά του. Οποιαδήποτε επισκευή πρέπει να πραγματοποιείται μόνο από εκπαιδευμένο προσωπικό.

ΤΙ ΠΡΕΠΕΙ ΝΑ ΚΑΝΕΤΕ

- Διαβάστε και κατανοήστε τα περιεχόμενα αυτού του εγχειριδίου πριν από την εγκατάσταση, τη λειτουργία, την επισκευή, τη συντήρηση και την αλλαγή εξαρτημάτων αυτού του εργαλείου.

• Η εγκατάσταση, ρύθμιση ή χρήση του εργαλείου πρέπει να γίνεται μόνο από εκπαιδευμένους και εξειδικευμένους χειριστές.

- Συνδέετε τον πεπιεσμένο αέρα μόνο όταν ο εξοπλισμός είναι απενεργοποιημένος.

• Για βέλτιστη απόδοση του εργαλείου, βεβαιωθείτε ότι ο εύκαμπτος σωλήνας και το μέγεθος σύνδεσης είναι τα απαιτούμενα.

• Πριν ενεργοποιήσετε το εργαλείο, ελέγξτε τη σύνδεση του και βεβαιωθείτε ότι ο εύκαμπτος σωλήνας πεπιεσμένου αέρα δεν έχει υποστεί ζημιά.

• Πριν συνδέσετε τον εύκαμπτο σωλήνα στο εργαλείο, ελέγξτε αν ο εύκαμπτος σωλήνας και ο ταχυσύνδεσμος είναι καθαροί. Αυτό πρέπει να το κάνετε αφήνοντας τον αέρα να ρέει ελεύθερα μέσω του εύκαμπτου σωλήνα και του ταχυσυνδέσμου.

- Επιλέξτε και αντικαταστήστε το χρησιμοποιούμενο αξεσουάρ σύμφωνα με τις οδηγίες του εγχειριδίου, για να αποφύγετε περιπτό θόρυβο.

- Χρησιμοποιήστε εξαρτήματα που είναι κατάλληλα για την εφαρμογή και τη συσκευή και συνδέστε τα σωστά. Βεβαιωθείτε ότι χρησιμοποιούνται σύμφωνα με τις οδηγίες και ότι έχουν εγκατασταθεί σωστά.

• Ελέγξτε την κατάσταση φθοράς των εργαλείων και των εξαρτημάτων πριν από κάθε χρήση. Αν είναι απαραίτητο, αντικαταστήστε τα.

GR

• Σε περίπτωση αντικατάστασης εργαλείου, κατά τη διάρκεια εργασιών συντήρησης και όταν τελειώσετε την εργασία, αποσυνδέστε τη σύνδεση πεπιεσμένου αέρα.
• Αποσυνδέστε το εργαλείο μόνο όταν ο εύκαμπτος σωλήνας ΔΕΝ είναι υπό πίεση για να αποφύγετε την ανεξέλεγκτη κίνηση του.
• Κρατήστε την περιοχή εργασίας καθαρή.
• Βεβαιωθείτε ότι το εργαλείο έχει σταματήσει εντελώς πριν το ακουμπήσετε στο έδαφος
• Αποθηκεύστε το πνευματικό εργαλείο καθαρό και σε στεγνό μέρος
• Βεβαιωθείτε ότι ο σταθμός εργασίας είναι σταθερός.
• Κρατήστε σταθερά το τεμάχιο εργασίας με σφιγκτήρα ή εργαλείο στερέωσης.
• Χρησιμοποιήστε το εργαλείο μόνο για την αρχική του εφαρμογή. Ο κατασκευαστής παραίτείται από οποιαδήποτε ευθύνη για ζημιές που οφείλονται στη μη τήρηση των κανονισμών ασφαλείας ή την κακή χρήση του εργαλείου.
• Χρησιμοποιείτε μόνο εξαρτήματα που είναι κατάλληλα για το χρησιμοποιούμενο εργαλείο.
• Η ποιότητα του πεπιεσμένου αέρα πρέπει να είναι καλή, που σημαίνει καθαρός και στεγνός και αυτό εξασφαλίζεται καλύτερα με τη βοήθεια ενός φίλτρου αέρα. Συνιστούμε τη χρήση μιας πλήρους μονάδας FRL (φίλτρο, ρυθμιστής, λιπαντήρας). Ο λιπαντήρας πρέπει να ρυθμιστεί σε περίπου 3 έως 6 σταγονίδια ανά λεπτό. Ο το μήκος του εύκαμπτου σωλήνα αέρος ανάμεσα στον λιπαντήρα και το εργαλείο δεν πρέπει ποτέ να υπερβαίνει τα 6 έως 8 μέτρα.
  • Το πνευματικό εργαλείο παράγουν κραδασμούς. Η παρατεταμένη χρήση και η λανθασμένη στάση μπορεί να προκαλέσουν βλάβη στα χέρια, τα δάχτυλα και τους αγκώνες. Σταματήστε αμέσως να χρησιμοποιείτε το προϊόν μόλις αισθανθείτε πόνο, μυρμήγκιασμα ή οποιαδήποτε άλλη διαταραχή. Εάν το πρόβλημα παραμένει, ζητήστε συμβουλή από γιατρό πριν συνεχίσετε την εργασία σας.

DİKKAT:

Πιστόλι με χωνί ψεκασμού

Πριν συνδέσετε τα αξεσουάρ, βεβαιωθείτε ότι ο συμπιεστής είναι σβηστός. Διατηρείτε πάντα επαρκή εξαερισμό. Δεν πρέπει να υπάρχουν πηνές ανάφλεξης, όπως οι γυμνές φλόγες, τα αναμμένα τσιγάρα ή πούρα, οι σπινθήρες, τα καλώδια ή τα λευκά θερμά αντικείμενα, οι υπερθερμανθείσες επιφάνειες κ.λπ. στο περιβάλλον όπου χρησιμοποιείται ο εξοπλισμός.

Na προστατεύετε πάντα τα μάτια, τους πνεύμονες και το δέρμα σας με κατάλληλες προστατευτικές διατάξεις. Όταν είναι δυνατόν, χρησιμοποιήστε ένα σύστημα κενού για να αφαιρέσετε το σπρέι βαφής από το χώρο εργασίας. Πραγματοποιείτε περιοδικές ιατρικές εξετάσεις για όλους τους εργαζόμενους που ενδέχεται να εκτεθούν. Ενημερώστε το προσωπικό που χρησιμοποιεί το εργαλείο σχετικά με τον κίνδυνο που σχετίζεται με τις βαφές που χρησιμοποιούνται.

ΑΞΕΣΟΥΑΡ

Χρησιμοποιείτε μόνο εξαρτήματα που είναι κατάλληλα για χρήση με αυτό το εργαλείο.

Επιλέξτε τα καλύτερα διαθέσιμα εξαρτήματα εισαγωγής/συναρμολόγησης/αναλώσιμα για το χαμηλότερο δυνατό επίπεδο θορύβου και κραδασμούς. Αντικαταστήστε τα σε περίπτωση αυξημένου θορύβου ή/και δόνησης.

Βεβαιωθείτε ότι το τοποθετημένο /συναρμολογημένο εργαλείο/εξάρτημα συγκρατείται επαρκώς από το συγκρατητήρα και βεβαιωθείτε ότι ο συγκρατητήρας είναι σε καλή κατάσταση. Ποτέ μην χρησιμοποιείτε το εργαλείο χωρίς συγκρατητήρα, καθώς αυτό μπορεί να προκαλέσει εκτινάξεις με υψηλή ταχύτητα.

Ποτέ μην ψύχετε ένα ζεστό εργαλείο/εξάρτημα, καθώς αυτό μπορεί να επηρεάσει τη σκληρότητα προκαλώντας επικίνδυνες καταστάσεις.

Χρησιμοποιήστε το τοποθετημένο/συναρμολογημένο εξάρτημα/εργαλείο σύμφωνα με τις προδιαγραφές του κατασκευαστή.

ΧΡΗΣΗ ΕΝΟΣ ΕΡΓΑΛΕΙΟΥ ΑΕΡΟΣ

Πριν ξεκινήσετε να χρησιμοποιείτε το εργαλείο, βεβαιωθείτε ότι είστε εξοικειωμένοι με το χώρο εργασίας και τη γύρω περιοχή. Να τηρείτε πάντα τους κανονισμούς ασφαλείας για την περιοχή εργασίας στην οποία εργάζεστε.

Κατά τη λειτουργία του εργαλείου, ο χειριστής μπορεί να εκτεθεί σε κινδύνους όπως σύνθλιψη, πρόσκρουση, θερμότητα, κραδασμοί, κοπές, εκδορές κλπ.: Να φοράτε κατάλληλα γάντια.

Κάθε άτομο που χειρίζεται το εργαλείο πρέπει να μπορεί να χειρίζεται το μέγεθος, το βάρος και την ισχύ του εργαλείου.

Να είστε πάντοτε προετοιμασμένοι για κανονικές/μη κανονικές κινήσεις/δυνάμεις που παράγονται από το εργαλείο. Κρατήστε το σώμα σας σε ισορροπία, τοποθετήστε τα πόδια σε ασφαλή θέση.

Σε περίπτωση διακοπής της παροχής αέρα, απελευθερώστε το μοχλό/την σκανδάλη.

ΧΡΗΣΗ ΤΟΥ ΠΙΣΤΟΛΙΟΥ ΜΕ ΧΩΝΙ ΨΕΚΑΣΜΟΥ

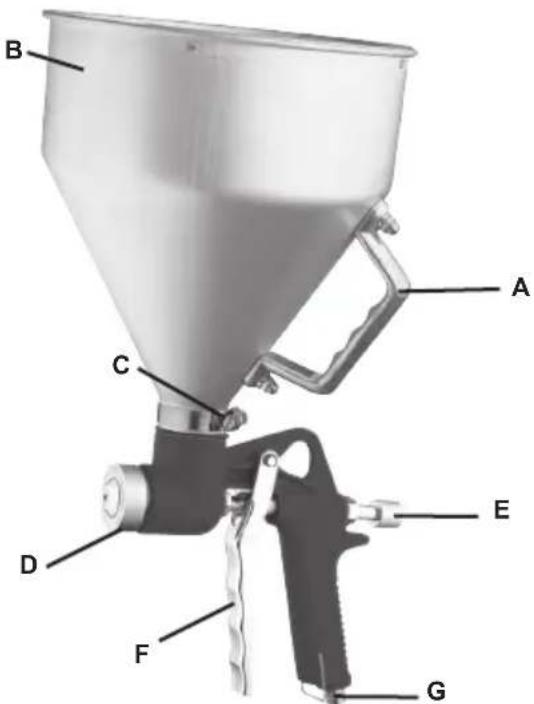

Τοποθετήστε το δοχείο (Β) επάνω στο σώμα του πιστολιού, ρυθμίζοντας το ο-ring, για να αποφύγετε διαρροές. Σφίξτε τον σφιγκτήρα του εύκαμπτου σωλήνα (C).

Τοποθετήστε το κατάλληλο ακροφύσιο (D) ανάλογα με το προϊόν που χρησιμοποιείται. Ανατρέξτε στις οδηγίες του κατασκευαστή της βαφής για να επιλέξετε τη σωστή διάμετρο ακροφυσίου.

Για να επιτύχετε ένα καλύτερο αποτέλεσμα, πρέπει να ξεκινήσετε να κινείτε τον βραχίονα προτού ενεργοποιήσετε τον μοχλό (F) και να κρατήσετε το πιστόλι ψεκασμού κάθετα στην επιφάνεια που πρόκειται να βαφεί, βοηθώντας τη λειτουργία κρατώντας τη λαβή του δοχείου (A). Να κάνετε πάντα διασταυρωμένες στρώσεις για να απλώνεται ομοιόμορφα η βαφή.

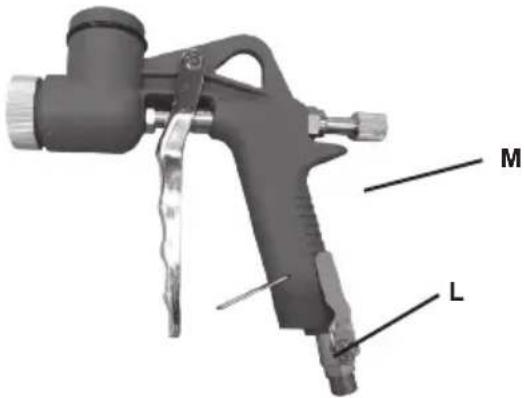

Για να ρυθμίσετε τη ροή του προϊόντος γυρίστε τον χειροτροχό (Μ) (Εικ. 2). Για να ρυθμίσετε τη ροή αέρος γυρίστε τον χειροτροχό (L) (Εικ. 2).

Ιδιαίτερη προσοχή πρέπει να δοθεί ώστε το χρώμα ή/και η βαφή να μην περιέχουν σβώλους ή ακαθαρσίες. Αν είναι πολύ πηκτή, η βαφή πρέπει να αναμιχθεί με ένα διαλυτικό εμπορίου με αναλογία 1:1. Η βαφή στεγνώνει πολύ γρήγορα. Συνεπώς, ο ψεκασμός πρέπει να είναι συνεχής χωρίς υπερβολικά μεγάλες διακοπές.

Η θερμοκρασία του χρώματος πρέπει, αν είναι δυνατόν, να μην είναι χαμηλότερη από +17 °C. Η περιοχή που πρόκειται να βαφεί δεν πρέπει επίσης να είναι υπερβολικά κρύα.

M L

Eik. 2

ΣΥΝΤΗΡΗΣΗ

Αποσυνδέστε την παροχή αέρα κατά τη διάρκεια συντήρησης του εργαλείου.

Να καθαρίζετε και να στεγνώνετε τακτικά το φίλτρο στο σύστημα και το άνοιγμα εισαγωγής αέρα του πνευματικού εργαλείου.

Λιπάνετε οποιονδήποτε σύνδεσμο ταχείας αποσύνδεσης στο σύστημα για να αποφύγετε το μπλοκάρισμα.

Αποστραγγίζετε τη συμπύκνωση από το φίλτρο αέρα και από τον συμπιεστή σε καθημερινή βάση.

Για να αποφευχθεί ο σχηματισμός σκουριάς και να ελαχιστοποιηθεί η φθορά, καθαρίστε και λιπάνετε το εργαλείο μετά από κάθε χρήση.

Ελέγχετε τακτικά το εργαλείο για χαλαρά μπουλόνια/βίδες ή εξαρτήματα.

Σε περίπτωση απώλειας ισχύος: πηγαίνετε το εργαλείο για επισκευή.

Μόνο εκπαιδευμένοι και εξειδικευμένοι μηχανικοί επιτρέπεται να προσαρμόζουν ή να επιδιορθώνουν το εργαλείο.

Το εργαλείο θα πρέπει να συντηρείται τακτικά για να ελαχιστοποιείται η εκπομπή θορύβου και οι κραδασμοί που εμφανίζονται.

Προειδοποίηση: για να αποφύγετε να καταστραφούν οι ροδέλες, μην βυθίζετε ποτέ ολόκληρο το πιστόλι σε νίτρο ή συνθετικούς διαλύτες ή σε νερό.

Μετά από κάθε χρήση, το δοχείο χρώματος πρέπει να αφαιρεθεί και να αδειάσει, να καθαριστεί προσεκτικά και να πληρωθεί με διαλύτη. Στη συνέχεια, το δοχείο πρέπει να επανασυνδεθεί με το πιστόλι και ο διαλύτης πρέπει να ψεκαστεί μέχρι βγει καθαρός διαλύτης.

Για να καθαρίσετε το εργαλείο από υπολείμματα διαλύτη, η διαδικασία αυτή πρέπει να επαναληφθεί χωρίς το δοχείο.

Στεγνώστε τον αερόγραφο με ένα βαμβακερό πανί. Σε περίπτωση που το ακροφύσιο φράξει, καθαρίστε τον σωλήνα και το ακροφύσιο από τα υπολείμματα βαφής.

ΣΗΜΑΝΤΙΚΟ: Ποτέ μην χρησιμοποιείτε μεταλλικά αντικείμενα για να καθαρίσετε φραγμένες οπές.

ПРОВЛЕПОМЕНН ХРНЗН

Ο χρήστης ή ο εργοδότης του χρήστη αξιολογεί τη συγκεκριμένη χρήση που μπορεί να προκύψει ως αποτέλεσμα κάθε χρήσης.

Ποτέ μην χρησιμοποιείτε το εργαλείο διαφορετικά από το τον προορισμό του εργαλείου και όπως εξηγείται σε αυτό το εγχειρίδιο.

Ζημιές ως συνέπεια μη τήρησης του παρόντος εγχειριδίου ή λόγω εσφαλμένης χρήσης ή λανθασμένων επισκευών, δεν καλύπτονται ποτέ από την εγγύηση μας και δεν θα έχουμε καμία ευθύνη γι ξαυτό. Διατηρούμε το δικαίωμα τεχνικών βελτιώσεων χωρίς προηγούμενη ειδοποίηση.

Αυτό το εργαλείο έχει σχεδιαστεί για να χρησιμοποιείται με κατάλληλες βαφές, όπως λάκες, νερό και βαφές με βάση διαλύτες μόνο. Ποτέ μην το χρησιμοποιείτε για ψεκασμό βενζίνης, κηροζίνης ή άλλων εύφλεκτων καυσίμων και μην χρησιμοποιείτε με τρόφιμα ή φαρμακευτικά προϊόντα, ζζανιοκτόνα και φυτοφάρμακα.

ΠΙΘΑΝΑ ΣΦΑΛΜΑΤΑ

Απενεργοποιήστε αμέσως τον εξοπλισμό σε περίπτωση που ακούτε ασυνήθιστους θορύβους ή εάν παρουσιαστεί ξαφνική πτώση ισχύος. Ελέγξτε το πνευματικό εργαλείο και το σύστημα τροφοδοσίας πεπιεσμένου αέρα.

Πνευματικό εργαλείο

Πρόβλημα Πιθανή αιτία	Λύση
Το πιστόλι δεν ψεκάζει κανονικά.	Το ακροφύσιο είναι χαλαρό Σφίξτε το ακροφύσιο
	Λανθασμένη πυκνότητα χρώματος	Ελέγξτε την πυκνότητα του χρώματος
Ανομοιόμορφος ψεκασμός Λερωμένη ή	κατεστραμμένη οπή ακροφυσίου	Καθαρίστε προσεκτικά το εργαλείο
		Αντικαταστήστε τα φθαρμένα μέρη
Το χρώμα βγαίνει ακόμη και χωρίς την πίεση του μοχλού	Μοχλός και ακροφύσιο λερωμένα με στενή βαφή	Καθαρίστε προσεκτικά το εργαλείο
	Μοχλός και ακροφύσιο κατεστραμμένα	Αντικαταστήστε τα φθαρμένα μέρη
Διαρροή αέρα από το ακροφύσιο χωρίς βαφή	Δίοδος βαφής φραγμένη	Καθαρίστε προσεκτικά το εργαλείο
	Δίοδος αέρος φραγμένη με βαφή

Σύστημα τροφοδοσίας πεπιεσμένου αέρα

• η πίεση του συμπιεστή είναι ανεπαρκής
• ο ρυθμιστής πίεσης δεν έχει ρυθμιστεί στο σωστό επίπεδο πίεσης, κατάλληλο για το εργαλείο που χρησιμοποιείται.
• υπάρχει διαρροή από τον εύκαμπτο σωλήνα σύνδεσης ή από τις συνδέσεις (χρησιμοποιήστε ταινία Teflon ή πάστα στεγανοποίησης)
• διαρροές στο πνευματικό σύστημα
• φίλτρο ή λιπαντήρας οδοντωτός
• εύκαμπτος σωλήνας σπασμένος, τρύπιος ή είναι πολύ μακρύς (απώλεια πίεσης)

ΔΙΑΘΕΣΗ

Οποιαδήποτε εγγύηση ακυρώνεται ρητά σε περίπτωση ζημιών που προκύπτουν από κανονική φθορά, υπερφόρτωση, χειρισμό ή χρήση που δεν είναι κατάλληλη για το εργαλείο. Για να ισχύσει αυτή η εγγύηση, το εργαλείο δεν πρέπει να διαλυθεί όταν επιστραφεί στον έμπορο λιανικής πώλησης.

Αυτή η εγγύηση καλύπτει ανταλλακτικά και εργασία για περίοδο 12 μηνών από την ημερομηνία αγοράς (απαιτείται απόδειξη αγοράς, όπως τιμολόγιο ή ταμειακή απόδειξη).

Οποιοδήποτε ελάττωμα μπορεί να αφαιρεθεί αντικαθιστώντας το εργαλείο ή επισκευάζοντάς το, κατά περίπτωση.
