MANUAL DE USUARIO G-534 Abac

ES Pistola pulverizadora de embudo - Instrucciones de uso

• dado que este manual hace referencia a normas internacionales, se recomienda que busque información sobre la normativa local de seguridad y que verifique que se cumpla.
• El aire comprimido es una fuente de energía de gran potencia; debe extremar las precauciones cuando utilice el compresor o el kit de accesorios.
• El uso de aire comprimido requiere conocer y respetar la normativa aplicable.
• No debe permitir su uso sin supervisión por parte de personal sin experiencia. Mantenga a los niños y animales fuera del área de trabajo.
• Adopte una posición estable para utilizar correctamente la herramienta y sujetarla con firmeza.
• El movimiento accidental e inesperado de la herramienta puede suponer un peligro grave.
• No utilice las herramientas en instalaciones donde haya una atmósfera potencialmente explosiva o donde haya acumulación de polvo, conductos de gas o canalizaciones eléctricas.
• Utilice la herramienta solo en un entorno con ventilación adecuada.
• Preste especial atención a los materiales procesados que sean fácilmente inflamables o a su posible explosión.

NORMAS GENERALES DE SEGURIDAD

• No utilice el equipo sin los dispositivos de seguridad necesarios.
• No sujete nunca la herramienta por la manguera de aire comprimido para su transporte.
• No permita que otras personas se aproximen al área de trabajo.
• No dirija el chorro de aire ni la herramienta hacia usted ni hacia otros.
• Evite por todos los medios el contacto directo con la herramienta accionada inmediatamente después de haberla utilizado porque su superficie puede estar muy caliente.
• No toque las piezas móviles del equipo durante su funcionamiento.
• No abra ni modifique de ningún modo la herramienta o sus accesorios. Las reparaciones deben ser realizadas únicamente por personal debidamente formado.

MEDIDAS QUE DEBE ADOPTAR

• Lea y comprenda el contenido de este manual antes de instalar, utilizar, reparar, mantener o cambiar accesorios en esta herramienta.
• Solo los operarios cualificados y con formación pueden instalar, ajustar o utilizar la herramienta.
• Conecte el aire comprimido únicamente cuando el equipo esté apagado.
• Para obtener el mejor rendimiento de la herramienta, verifique que el tamaño de manguera y conexión son los requeridos.
• Antes de poner en marcha la herramienta, verifique su conexión y compruebe que la manguera de aire comprimido no tenga daños.
• Antes de conectar la manguera a la herramienta, compruebe si la manguera y el acoplador rápido están limpios. Hágalo dejando que el aire salga libremente por la manguera y el acoplador rápido.
• Seleccione y sustituya el accesorio implicado según las instrucciones del manual con objeto de evitar ruido innecesario.

ES

• Utilice los accesorios que sean adecuados para la aplicación y de conformidad con el dispositivo, y conéctelos correctamente. Compruebe que se utilizan según las instrucciones y que están instalados correctamente.
• Compruebe el estado de desgaste de herramientas y accesorios antes de cada uso. Sustitúyalos si es necesario.
• En caso de sustituir la herramienta, durante las operaciones de mantenimiento y cuando haya finalizado el trabajo, desconecte la conexión de aire comprimido.
• Desconecte la herramienta solo si la manguera NO tiene presión para evitar que se mueva sin control.
• Mantenga limpia la zona de trabajo.
• Verifique que la herramienta se haya detenido completamente antes de dejarla sobre el suelo
• Guarde la herramienta neumática limpia y en un lugar seco
• Verifique siempre la estabilidad de la estación de trabajo.
• Sujete con firmeza la pieza de trabajo con una mordaza o una herramienta de sujeción.
• Utilice la herramienta únicamente para su aplicación original. El fabricante declina cualquier responsabilidad por daños derivados de la falta de cumplimiento de la normativa de seguridad o por uso indebido de la herramienta.
• Utilice solo accesorios que sean adecuados para la herramienta que esté utilizando.
• La calidad del aire comprimido debe ser buena, es decir, debe garantizar que esté limpio y seco mediante un filtro de aire. Se recomienda utilizar una unidad FRL completa (filtro, regulador, lubricador). El engrasador debe estar ajustado entre 3 y 6 gotas por minuto. La manguera de aire entre el engrasador y la herramienta no debe superar nunca una longitud entre 6 y 8 metros.
• Las herramientas neumáticas generan vibraciones. El uso prolongado y en una postura incorrecta puede producir daños en manos, dedos y codos. Deje de utilizar el producto inmediatamente si nota dolor, sensación de hormigueo o cualquier otra alteración. Si el problema persiste, acuda a una consulta médica antes de reanudar el trabajo.

ATENÇÃO:

Pistola pulverizadora de embudo

Antes de conectar los accesorios, verifique que el compresor está apagado. Mantenga siempre una ventilación adecuada. En el entorno donde se use el equipo, no debe haber ninguna fuente de ignición, como llamas abiertas, cigarrillos o puros encendidos, chispas, cables u objetos candentes, superficies sobrecalentadas, etc.

Protéjase siempre los ojos, los pulmones y la piel con los equipos de protección adecuados. Cuando sea posible, utilice un sistema de vacío para quitar el espray de pintura del lugar de trabajo. Proporcione exámenes médicos periódicos para todos los trabajadores que puedan estar expuestos. Informe al personal que utilice la herramienta sobre el riesgo relacionado con la pintura utilizada.

ACCESORIOS

Utilice solo accesorios y consumibles diseñados para ser utilizados con esta herramienta.

Seleccione los mejores accesorios/consumibles insertados/montados disponibles para reducir al máximo el nivel de ruido y la vibración. Sustitúyalos en caso de que aumente el nivel de ruido o la vibración.

Verifique que el accesorio/herramienta insertado/montado quede correctamente sujeto por el retenedor y verifique que el retenedor esté en buen estado. No utilice nunca la herramienta sin retenedor ya que el accesorio podría salir disparado a alta velocidad.

No enfríe nunca un accesorio/herramienta caliente porque podría afectar a su dureza y causar situaciones de peligro. Utilice el accesorio/herramienta insertado/montado según las especificaciones del fabricante.

USO DE UNA HERRAMIENTA NEUMÁTICA

Antes de empezar a utilizar la herramienta, inspeccione el área de trabajo y sus alrededores.

Debe cumplir siempre la normativa de seguridad en el área donde se encuentre trabajando.

Durante el manejo de la herramienta, el operario puede estar expuesto a peligros como aplastamiento, impacto, calor, vibración, cortes, abrasiones, etc.: utilice guantes adecuados.

La persona que vaya a manejar la herramienta debe tener capacidad para manejar el tamaño, peso y potencia de la misma.

Siempre debe estar preparado ante los esfuerzos/movimientos normales/anómalos que pueda generar la herramienta.

Mantenga el cuerpo equilibrado, coloque los pies de forma segura.

En caso de interrupción del suministro de aire, suelte la palanca/gatillo.

USO DE LA PISTOLA PULVERIZADORA DE EMBUDO

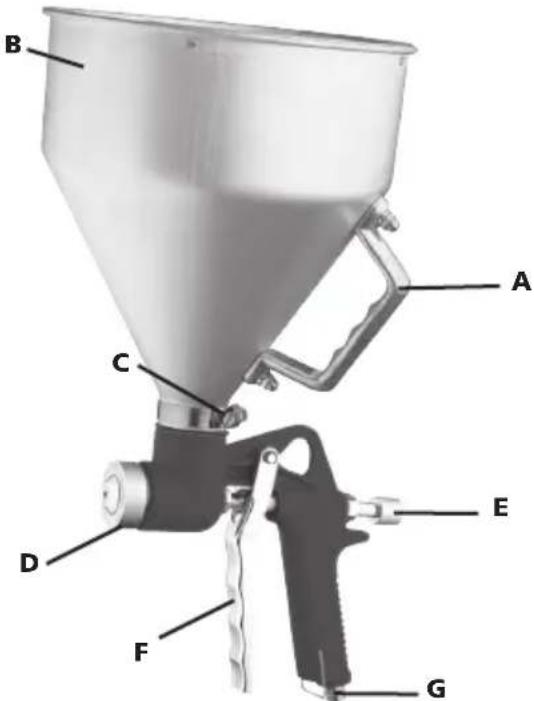

Monte el depósito (B) en el cuerpo de la pistola y ponga la junta tórica para evitar fugas. Apriete la abrazadera de la manguera (C).

Monte la boquilla adecuada (D) según el producto usado. Consulte las instrucciones de los fabricantes de la pintura para seleccionar el diámetro correcto de la boquilla.

Para obtener un mejor resultado, se recomienda empezar a mover el brazo antes de activar la palanca (F) y mantener la pistola pulverizadora perpendicular con la superficie que debe pintarse, agarrando el asa del depósito (A) para facilitar la operación. Aplique siempre capas cruzadas para distribuir la pintura de forma uniforme.

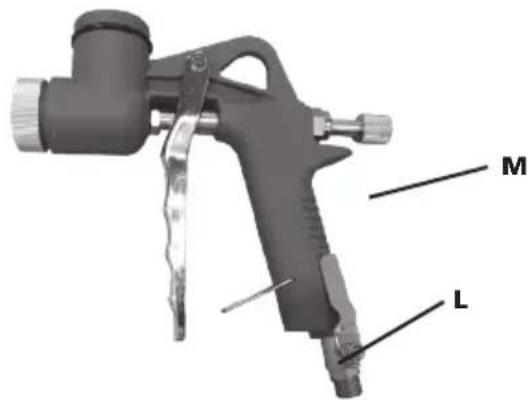

Para ajustar el flujo de producto, gire el mando (M) (Fig. 2). Para ajustar el flujo de aire, gire la palanca (L) (Fig. 2).

Se debe prestar especial atención a que el color y/o la pintura no contenga grumos ni suciedad. Si la pintura es muy espesa, debe mezclarse con un disolvente comercial en una proporción de 1:1. La pintura se seca muy rápido; por lo tanto, la operación de pulverización debe ser continua sin interrupciones demasiado largas.

La temperatura de la pintura, a ser posible, no debería ser inferior a +17° C. La zona que debe pintarse tampoco debe estar demasiado fría.

M L

Fig.2

MANTENIMIENTO

Desconecte el suministro de aire durante las tareas de mantenimiento de la herramienta.

Limpie y seque con regularidad el filtro del sistema y la abertura de entrada de aire de la herramienta neumática.

Lubrique los acoplamientos de desconexión rápida del sistema para evitar que se atasquen.

Elimine a diario la condensación del filtro de aire y del compresor.

Para evitar la formación de óxido y para minimizar el desgaste, limpie y lubrique la herramienta después de cada uso.

Compruebe con regularidad que la herramienta no presenta piezas o tornillos/pernos flojos.

En caso de pérdida de potencia: solicite la reparación de la herramienta.

Solo los técnicos cualificados y con formación pueden ajustar o reparar la herramienta.

Debe realizarse un mantenimiento regular de la herramienta para minimizar la emisión de ruido y la vibración.

Advertencia: Para no dañar las arandelas, nunca sumerja toda la pistola en nitro, en disolventes sintéticos ni en agua.

Después de cada uso, el depósito de color debe desmontarse y vaciarse, limpiarse cuidadosamente y llenarse con disolvente. Luego, se debe volver a conectar el depósito a la pistola y se debe pulverizar el disolvente hasta que salga limpio.

Para limpiar los restos de disolvente de la herramienta, esta operación debe repetirse sin el tanque.

Seque el aerógrafo con un paño de algodón. En caso de que la boquilla se obstruya, limpie los restos de pintura del tubo y de la propia boquilla.

IMPORTANTE: Nunca use objetos metálicos para limpiar los orificios obstruidos.

USO PREVISTO

El usuario o el empleador debe evaluar el uso concreto que se puede presentar en cada caso.

No utilice nunca la herramienta de un modo distinto al que fue diseñada y que se explica en este manual.

Los posibles daños a consecuencia de ignorar las instrucciones de este manual, o causados por un uso incorrecto o por reparaciones incorrectas, no quedarán cubiertos por nuestra garantía y declinamos toda responsabilidad por ellos. Nos reservamos el derecho a realizar mejoras técnicas sin notificación previa.

Esta herramienta está diseñada para utilizarse solamente con pinturas adecuadas como lacas, pinturas a base de agua y disolventes. Nunca la utilice para pulverizar gasolina, queroseno u otros combustibles inflamables y no la utilice con productos alimenticios o farmacéuticos, herbicidas y pesticidas.

POSIBLES FALLOS

Apague de inmediato el equipo si oye ruidos anómalos o si se produce una súbita pérdida de potencia. Compruebe la herramienta neumática y el sistema de suministro de aire comprimido.

Herramienta neumática

Problema Causa posible	Solución
La pulverización de la pistola es irregular.	Boquilla floja Apriete la boquilla.
	La densidad de la pintura no es correcta.	Compruebe la densidad de la pintura.
Pulverización no uniforme Orificio de la	boquilla sucio o dañado	Limpie cuidadosamente la herramienta.
		Sustituya las piezas desgas-tadas.
La pintura sale aunque no se presione la palanca.	Varilla de palanca y boquilla sucias con pintura seca	Limpie cuidadosamente la herramienta.
	Varilla de palanca y boquilla dañadas	Sustituya las piezas desgas-tadas.
Fuga de aire por la boquilla sin pintar	Paso de pintura obstruido	Limpie cuidadosamente la herramienta.
	Paso de aire obstruido con pintura

Sistema de suministro de aire comprimido

• presión insuficiente en el compresor
• regulador de presión no ajustado al nivel de presión correcto, adecuado para la herramienta que se está utilizando.
• hay una fuga en la manguera de conexión o en las conexiones (utilice cinta de teflón o pasta selladora)
• fugas en el sistema neumático
• filtro o lubricador atascado
• la manguera está aplastada, perforada o es demasiado larga (pierde presión)

ELIMINACIÓN DE RESIDUOS

La garantía queda expresamente anulada en caso de daños derivados de desgaste normal, sobrecarga, manejo o uso inadecuado de la herramienta. Para que sea aplicable la garantía, no debe desmontarse la herramienta para enviarla al distribuidor.

Esta garantía cubre las piezas sustituidas y la mano de obra durante un periodo de 12 meses a partir de la fecha de compra (se requiere una prueba de compra, factura o recibo).

Los defectos se eliminarán sustituyendo la herramienta o reparándola, según proceda.
