BEDIENUNGSANLEITUNG G-534 Abac

DE Trichterspritzpistole - Bedienungsanleitung

• Da sich dieses Handbuch auf internationale Normen bezieht, empfehlen wir, sich vorher über die örtlichen Sicherheitsbestimmungen zu informieren und diese zu beachten.
• Druckluft ist eine potenziell leistungsstarke Energiequelle. Seien Sie daher äußerst vorsichtig, wenn Sie den Kompressor oder das Zubehör verwenden.
• Für die Verwendung von Druckluft müssen die geltenden Vorschriften bekannt sein und eingehalten werden.
• Lassen Sie den unbeaufsichtigten Gebrauch durch nicht erfahrenes Personal nicht zu. Halten Sie Kinder und Tiere vom Arbeitsbereich fern.
• Nehmen Sie eine stabile Position ein, um das Werkzeug richtig zu nutzen, und halten Sie es fest.
• Versehentliche nicht in explosionsgefährdeten Räumen oder an Orten, an denen sich Staubablagerungen, Gasleitungen oder elektrische Leitungen befinden.
• Betreiben Sie das Gerät nur in einer ausreichend belüfteten Umgebung.
• Achten Sie besonders auf verarbeitete Materialien, die leicht entflammbar sind oder explosionsgefährdet sind.

ALLGEMEINE SICHERHEITSVORSCHRIFTEN

• Verwenden Sie das Gerät nicht ohne die erforderlichen Sicherheitsvorrichtungen.
• Halten Sie das Gerät niemals am Druckluftschlauch fest, wenn Sie es tragen.
• Lassen Sie andere Personen nicht den Arbeitsbereich betreten.
• Richten Sie den Luftstrahl oder das Werkzeug nicht in Ihre Richtung oder auf Dritte.
• Vermeiden Sie auf jeden Fall den direkten Kontakt mit dem Werkzeug, da dessen Oberfläche sehr heiß sein kann.
• Berühren Sie während des Betriebs nicht die beweglichen Teile des Geräts.
• Öffnen oder modifizieren Sie das Werkzeug oder das Zubehör in keiner Weise. Reparaturen dürfen nur von geschultem Personal durchgeführt werden.

WAS ZU TUN IST

• Lesen und verstehen Sie den Inhalt dieses Handbuchs, bevor Sie Zubehör für dieses Werkzeug installieren, bedienen, reparieren, warten oder austauschen.
• Das Werkzeug darf nur von qualifiziertem und geschultem Personal installiert, eingestellt oder verwendet werden.
• Schließen Sie die Druckluft nur bei ausgeschaltetem Gerät an.
• Um eine optimale Leistung des Werkzeugs zu erzielen, stellen Sie sicher, dass Schlauch- und Anschlussgröße den Anforderungen entsprechen.
• Überprüfen Sie vor Inbetriebnahme des Werkzeugs dessen Anschluss und stellen Sie sicher, dass der Druckluftschlauch nicht beschädigt ist.
• Bevor Sie den Schlauch an das Werkzeug anschließen, überprüfen Sie bitte, ob der Schlauch und die Schnellkupplung sauber sind. Lassen Sie dazu die Luft ungehindert durch den Schlauch und die Schnellkupplung laufen.
• Wählen und ersetzen Sie das eingesetzte Zubehör gemäß den Anweisungen im Handbuch, um unnötige Geräusche zu vermeiden.
  • Verwenden Sie für die Anwendung geeignetes und dem Gerät entsprechendes Zubehör und schließen Sie es ordnungsgemäß an.

DE

Stellen Sie sicher, dass sie gemäß den Anweisungen verwendet werden und korrekt installiert sind.

• Überprüfen Sie vor jedem Gebrauch den Verschleißstatus der Werkzeuge und des Zubehörs. Ersetzen Sie sie bei Bedarf.
• Beim Werkzeugwechsel, bei Wartungsarbeiten und nach Beendigung der Arbeiten den Druckluftanschluss trennen.
  • Trennen Sie das Werkzeug nur, wenn der Schlauch NICHT unter Druck steht, um eine unkontrollierte Bewegung zu vermeiden.
• Halten Sie den Arbeitsbereich sauber.
• Stellen Sie sicher, dass das Werkzeug zum kompletten Stillstand gekommen ist, bevor Sie es auf den Boden legen
• Lagern Sie das pneumatische Werkzeug sauber und trocken
• Stellen Sie immer sicher, dass der Arbeitsplatz stabil ist.
• Halten Sie das Werkstück mit einer Klemme oder einem Befestigungswerkzeug fest.
• Verwenden Sie das Werkzeug nur für die dafür ausgelegte Anwendung. Der Hersteller lehnt jede Haftung für Schäden ab, die durch Nichtbeachtung von Sicherheitsbestimmungen oder durch den Missbrauch von Werkzeugen entstehen.
• Verwenden Sie nur Zubehör, das für das verwendete Werkzeug geeignet ist.
• Die Qualität der Druckluft muss gut sein, das heißt sauber, trocken und dies wird am besten durch einen Luftfilter sichergestellt. Wir empfehlen die Verwendung einer kompletten FRL-Einheit (Filter, Regler, Schmierstoffgeber). Der Öler muss auf ca. 3 bis 6 Tropfen pro Minute eingestellt werden. Der Luftschlauch zwischen Öler und Werkzeug sollte niemals länger als 6 bis 8 Meter sein.
• Pneumatische Werkzeuge erzeugen Schwingungen. Ein längerer Gebrauch und eine falsche Haltung können zu Schäden an Händen, Fingern und Ellbogen führen. Unterbrechen Sie die Anwendung sofort, sobald Sie Schmerzen, Kribbeln oder andere Beschwerden verspüren. Sollte das Problem weiterhin bestehen, suchen Sie einen Arzt auf, bevor Sie mit der Arbeit fortfahren.

ATENCIÓN:

YLEISET TURVALLISUUSSÄÄNNÖT

Trichterspritzpistole

Stellen Sie vor dem Anschließen des Zubehörs sicher, dass der Kompressor ausgeschaltet ist. Sorgen Sie immer für ausreichende Belüftung. In der Umgebung, in der das Gerät verwendet wird, dürfen keine Zündquellen wie offenes Feuer, brennende Zigaretten oder Zigarren, Funken, Kabel oder weißglühende Gegenstände, überhitzte Oberflächen usw. vorhanden sein.

Schützen Sie Ihre Augen, Lungen und Haut stets durch geeignete Schutzausrüstung. Verwenden Sie, wenn möglich, eine Absauganlage, um den Farbsprühnebel vom Arbeitsplatz zu entfernen. Führen Sie regelmäßige medizinische Untersuchungen für alle Mitarbeiter durch, die exponiert sein können. Informieren Sie das Personal, welches das Werkzeug verwendet, über die Risiken im Zusammenhang mit den verwendeten Anstrichen.

ZUBEHÖR

Verwenden Sie nur Zubehör und Verbrauchsmaterialien, die für die Verwendung mit diesem Werkzeug vorgesehen sind. Wählen Sie das bestmögliche eingesetzte/montierte Zubehör/Verbrauchsmaterial für den geringstmöglichen Geräuschpegel und die geringstmöglichen Schwingungen. Ersetzen Sie es bei erhöhtem Geräuschpegel und/oder Schwingungen. Stellen Sie sicher, dass das eingesetzte/montierte Werkzeug/Zubehör ordnungsgemäß von der Halterung gehalten wird, und stellen Sie sicher, dass sich die Halterung in gutem Zustand befindet. Verwenden Sie das Werkzeug niemals ohne Halterung, da dies zu Hochgeschwindigkeitsprojektilen führen kann.

Kühlen Sie niemals ein heißes Werkzeug/Zubehör ab, da dies die Härte beeinflussen und gefährliche Situationen verursachen kann.

Verwenden Sie das eingesetzte/montierte Zubehör/Werkzeug gemäß den Angaben des Herstellers.

VERWENDUNG EINES DRUCKLUFTWERKZEUGS

Vergewissern Sie sich vor der Verwendung des Werkzeugs, dass Sie mit dem Arbeitsplatz und der Umgebung vertraut sind. Befolgen Sie immer die Sicherheitsvorschriften für den Arbeitsbereich, in dem Sie arbeiten.

Während des Betriebs des Werkzeugs kann der Bediener Quetschgefahren, Stößen, Hitze, Vibrationen, Schnitten, Abschürfungen usw. ausgesetzt sein: Geeignete Handschuhe tragen.

Jede Person, die mit dem Werkzeug umgeht, muss in der Lage sein, mit Größe, Gewicht und Leistung des Werkzeugs umzugehen.

Seien Sie immer auf normale/abnormale Bewegungen/Kräfte vorbereitet, die vom Werkzeug erzeugt werden.

Halten Sie Ihren Körper im Gleichgewicht, stehen Sie sicher auf Ihren Füße sicher.

Bei Unterbrechung der Luftzufuhr den Hebel/Abzug loslassen.

VERWENDUNG DER TRICHTERSPRITZPISTOLE

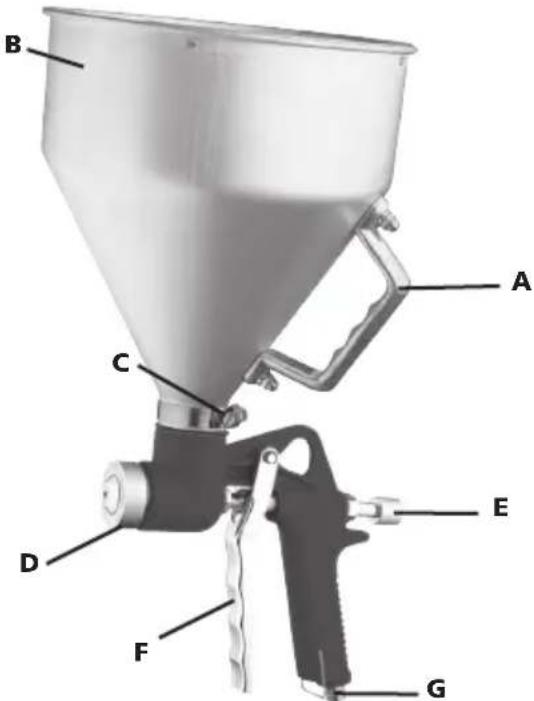

Installieren Sie den Behälter (B) auf dem Pistolenkörper. Achten Sie dabei auf den O-Ring, um Leckagen zu vermeiden. Ziehen Sie die Schlauchschelle (C) fest.

Installieren Sie die passende Düse (D) entsprechend dem eingesetzten Produkt. Ziehen Sie die Anweisungen des Farbherstellers heran, um den richtigen Düsendurchmesser zu wählen.

Um ein besseres Ergebnis zu erzielen, wird empfohlen, mit dem Bewegen des Arms zu beginnen, bevor der Hebel (F) aktiviert wird. Darüber hinaus die Spritzpistole senkrecht zur zu streichenden Fläche halten und den Vorgang unterstützen, indem man den Behältergriff (A) hält. Schichten stets kreuzweise ausführen, um den Anstrich gleichmäßig aufzutragen.

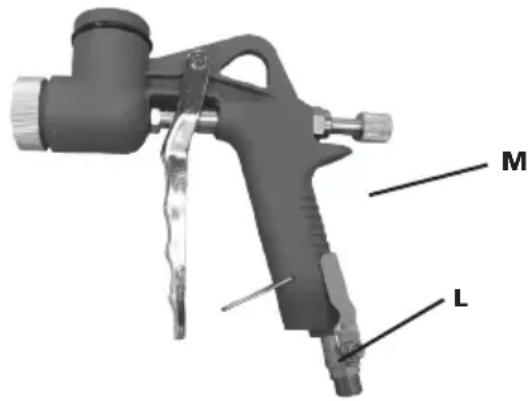

Zum Einstellen des Produktflusses drehen Sie Knopf (M) (Abb.2). Zum Einstellen des Luftstroms drehen Sie Hebel (L) (Abb.2).

Besonders darauf zu achten ist, dass Farbe und/oder Anstrich/Emaille keine Klumpen oder Verunreinigungen enthalten. Wenn der Anstrich sehr dick ist, sollte er mit einem handelsüblichen Verdünner im Verhältnis 1:1 gemischt werden. Die Farbe trocknet sehr schnell; das Sprühen muss daher ein kontinuierlicher Vorgang ohne zu lange Unterbrechungen sein.

Die Farbtemperatur sollte, wenn möglich, nicht unter +17 °C betragen. Der zu spritzende Bereich sollte also nicht zu kalt sein.

M L

Abb.2

WARTUNG

Trennen Sie die Luftversorgung während der Wartung des Werkzeugs.

Reinigen und trocknen Sie den Filter im System und die Lufteinlassöffnung des Druckluftwerkzeugs regelmäßig.

Fetten Sie alle Schnellkupplungen am System ein, um ein Verklemmen zu vermeiden.

Lassen Sie täglich Kondenswasser aus dem Luftfilter und dem Kompressor ab.

Reinigen und schmieren Sie das Werkzeug nach jedem Gebrauch, um Rostbildung zu vermeiden und den Verschleiß zu minimieren.

Überprüfen Sie das Werkzeug regelmäßig auf lose Bolzen/Schrauben oder Teile.

Bei Stromausfall: Lassen Sie das Werkzeug reparieren.

Nur geschulte und qualifizierte Techniker dürfen das Werkzeug einstellen oder reparieren.

Das Werkzeug sollte regelmäßig gewartet werden, um die Geräuschemission und auftretende Vibrationen zu minimieren.

Achtung: Um eine Beschädigung der Unterlegscheiben zu vermeiden, nie die gesamte Pistole in Nitroverdünnung, synthetische Lösungsmittel oder in Wasser tauchen.

Der Farbbehälter sollte nach jeder Verwendung abgenommen, entleert, sorgfältig gereinigt und mit etwas Lösungsmittel gefüllt werden. Dann muss der Behälter wieder an die Pistole angeschlossen und das Lösungsmittel versprüht werden, bis es sauber daraus austritt.

Um das Werkzeug von Lösungsmittelrückständen zu reinigen, sollte dieser Vorgang dann ohne Behälter wiederholt werden.

Trocknen Sie den Airbrush mit einem Baumwolltuch. Sollte die Düse verstopft werden, das Rohr und die Düse von Farbresten reinigen.

WICHTIG: Verwenden Sie nie Metallgegenstände, um verstopfte Öffnungen zu reinigen.

VERWENDUNGSZWECK

Der Benutzer oder der Arbeitgeber des Benutzers muss die spezifische Verwendung bewerten, die als Ergebnis jeder Verwendung vorliegen kann.

Verwenden Sie das Werkzeug niemals anders als in diesem Handbuch beschrieben.

Schäden, die durch Nichtbeachtung dieses Handbuchs oder durch unsachgemäßen Gebrauch oder unsachgemäße Reparaturen verursacht wurden, werden niemals von unserer Garantie abgedeckt und wir übernehmen keine Verantwortung dafür. Technische Verbesserungen behalten wir uns ohne vorherige Ankündigung vor.

Dieses Werkzeug ist für die Verwendung mit geeigneten Anstrichen wie Lacken und Farben auf Wasser- bzw. Lösungsmittelbasis konzipiert. Nie zum Sprühen von Benzin, Kerosin oder sonstigen entflammbaren Kraftstoffen verwenden und nicht mit Lebensmitteln oder pharmazeutischen Produkten, Herbiziden und Pestiziden einsetzen.

MÖGLICHE FEHLER

Schalten Sie das Gerät sofort aus, wenn Sie ungewöhnliche Geräusche hören oder ein plötzlicher Stromausfall auftritt. Überprüfen Sie das pneumatische Werkzeug und das Druckluftversorgungssystem.

Pneumatisches Werkzeug

Störung Mögliche Ursache	Behebung
Die Pistole sprüht unregelmäßig.	Gelockerte Düse Düse festziehen
	Farbdichte nicht korrekt Dichte der Farbe prüfen
Sprühstrahl nicht gleichmäßig Düsenöffnung	schmutzig oder beschädigt	Reinigen Sie das Werkzeugsorgfältig
		Ersetzen Sie abgenutzte Teile
Die Farbe fließt heraus, obwohl derHebel nicht gedrückt wird	Hebelstange und Düse durch trockene Farbeverunreinigt	Reinigen Sie das Werkzeugsorgfältig
	Hebelstange und Düse beschädigt Ersetzen Sie	abgenutzte Teile
Luftleckage aus Düse ohne Farbe	Farbdurchgang verstopft	Reinigen Sie das Werkzeugsorgfältig
	Luftdurchgang durch Farbe verstopft

Druckluftversorgungssystem

• Kompressordruck ist nicht ausreichend
• Druckregler nicht auf das richtige Druckniveau eingestellt, passend zum verwendeten Werkzeug.
• am Verbindungsschlauch oder an den Anschlüssen ist eine Undichtigkeit aufgetreten (Teflonband oder Dichtungsmasse verwenden)
• Leckstellen im pneumatischen System
• Filter oder Schmierstoffgeber verstopft
• Schlauch ist gequetscht, durchstochen oder zu lang (Druckverlust)

ENTSORGUNG

Für Schäden, die durch regelmäßigen Verschleiß, Überlastung, Handhabung oder Verwendung entstehen, die für das Werkzeug nicht geeignet sind, wird ausdrücklich die Garantie verworfen. Damit diese Garantie in Kraft tritt, darf das Werkzeug bei der Rücksendung an Ihren Händler nicht zerlegt werden.

Diese Garantie deckt ersetzte Teile und Arbeitszeit für einen Zeitraum von 12 Monaten ab Kaufdatum ab (ein Kaufnachweis wie Rechnung oder Quittung ist erforderlich).

Jeder Defekt kann durch Ersetzen oder Reparieren des Werkzeugs behoben werden.
