BRUKSANVISNING G-534 Abac

• Eftersom den här bruksanvisningen hänvisar till internationella standarder rekommenderar vi att du tidigare fått information om lokala säkerhetsbestämmelser och ser till att de följs.
• Tryckluft är en potentiellt kraftfull strömkälla, var därför extremt försiktig när du använder kompressorn eller tillbehörssatsen.
• Användning av tryckluft kräver att man vet om och ser till gällande regler.
• Tillåt inte oövervakad användning av icke-erfaren personal. Håll barn och djur borta från arbetsområdet.
• Antag en stabil position för att använda verktyget korrekt och greppa det ordentligt.
• En oavsiktlig och oväntad rörelse med verktyget kan utgöra en allvarlig fara.
• Använd inte verktygen i lokaler där det är explosionsrisk, eller där det finns dammavlagringar, gasledningar eller elektriska ledningar.
• Använd endast verktyget i en lämpligt ventilerad omgivning.
  • Var särskilt uppmärksam på bearbetade material som är mycket brandfarliga eller för en potentiell explosion orsakad av dem.

ALLMÄNNA SÄKERHETSFÖRESKRIFTER

• Använd inte utrustningen utan nödvändiga säkerhetsanordningar.
• Häll aldrig i verktyget i tryckluftsslangen när du bär det.
• Låt inte andra människor närma sig arbetsområdet.
• Rikta inte luftstrålen eller verktyget i riktning mot dig själv eller mot en tredje part.
• Undvik direktkontakt med verktyget som använts direkt efter att ha använt det, eftersom dess yta kan vara väldigt het.
• Rör inte verktygets rörliga delar under driften.
• Öppna eller modifiera inte verktyget eller dess tillbehör på något sätt. Alla reparationer ska utföras av utbildad personal.

DET BÖR DU GÖRA

• Läs och förstå innehållet i den här bruksanvisningen innan du installerar, använder, reparerar, underhåller, byter tillbehör på det här verktyget.
• Endast kvalificerade och utbildade operatörer bör installera, justera eller använda verktyget.
• Anslut tryckluft först när utrustningen är avstängd.
• För bästa möjliga verktygsprestanda, se till att slang- och anslutningsstorlekarna är de som krävs.
• Innan verktyget startas, kontrollera anslutningen och kontrollera att tryckluftslangen inte är skadad.
• Kontrollera att slangen och snabbkopplaren är rena innan slangen ansluts till verktyget. Gör detta genom att låta luft flöda fritt genom slang och snabbkopplare.
• Välj och byt ut det anslutna tillbehöret enligt instruktionerna i bruksanvisningen för att förhindra onödigt buller.
• Använd tillbehör som är lämpliga för användningen och som överensstämmer med enheten, och anslut dem ordentligt. Kontrollera att de används enligt instruktionerna och att de är korrekt monterade.

SE

- Kontrollera slitage på verktyg och tillbehör före varje användning. Byt ut dem vid behov.

- Koppla bort tryckluftsanslutningen vid byte av verktyg, under underhållsarbeten och vid avslutad drift.

- Koppla loss verktyget endast när slangen är INTE trycksatt för att undvika okontrollerad rörelse.

- Håll arbetsområdet rent.

- Se till att verktyget har stannat helt innan du lägger det på marken

- Förvara det pneumatiska verktyget rengjort och på ett torrt ställe

- Kontrollera alltid att arbetsstationen är stabil.

- Håll fast delen du arbetar på ordentligt med en klämma eller ett fixeringsverktyg.

- Använd verktyget endast för den ursprungliga användningen. Tillverkaren avstår från ansvar för skador som uppstår på grund av att säkerhetsbestämmelserna inte följs eller för missbruk av verktyget.

- Använd endast tillbehör som är lämpliga för det verktyg som används.

- Kvaliteten på den komprimerade luften måste vara bra, vilket betyder att den är ren och torr. Detta försäkras bäst med hjälp av ett luftfilter. Vi rekommenderar användning av en komplett luftberedningsenhet (FRL). Oljakällan måste justeras till ca. 3 till 6 droppar per minut. Luftslangen mellan oljekällan och verktyget bör aldrig överstiga en längd på 6 till 8 meter.

- Pneumatiska verktyg genererar vibrationer. Lång användning och fel hållning kan skada händer, fingrar och armbågar. Stoppa omedelbart verktyget så fort du känner smärta, en stickande känsla eller något annan symptom. Om problemet kvarstår, träffa en läkare innan du återupptar ditt arbete.

VAROITUS:

Kontrollera att kompressorn är avstängd före anslutning av tillbehör. Håll alltid tillräcklig ventilation. Ingen antändningskälla, som öppna lågor, tända cigaretter eller cigarrer, gnistor, kablar eller extremt heta föremål, överhettade ytor etc., ska finnas i miljön där utrustningen används.

Skydda alltid ögon, lungor och hud med lämpliga skyddsanordningar. Använd om möjligt ett dammsugarsystem för att ta bort färgspray från arbetsplatsen. Före alla arbetare som kan utsättas för det med periodiska medicinska undersökningar. Informera den personal som använder verktyget om den relaterade risken för färgen som används.

TILLBEHÖR

Använd endast tillbehör och förbrukningsmaterial som är konstruerade för användning med detta verktyg.

Välj de bästa tillgängliga infogade/monterade tillbehören/förbrukningsmaterialen för lägsta möjliga ljudnivå och vibration. Byt ut dem vid ökad ljudnivå och/eller vibration.

Se till att det infogade/monterade verktyget/tillbehöret hålls i ordentligt av hållaren och se till att hållaren är i gott skick. Använd aldrig verktyget utan en hållare eftersom det kan orsaka projektiler med hög hastighet.

Kyl aldrig ner ett hett verktyg/tillbehör eftersom detta kan påverka hårdheten och orsaka farliga situationer.

Använd det infogade/monterade tillbehöret/verktyget enligt tillverkarens specifikationer.

ANVÄNDNING AV PNEUMATISKA VERKTYG

Se till att du är bekant med arbetsplatsen och omgivningen innan du börjar använda verktyget.

Följ alltid säkerhetsbestämmelserna för det arbetsområde du arbetar i.

Vid användning av verktyget kan operatören utsättas för faror som krossning, stötar, värme, vibrationer, skärsår, skrubbsår, etc: Ha på dig lämpliga handskar.

Den som hanterar verktyget måste kunna hantera verktygets storlek, vikt och effekt.

Var alltid förberedd på normala/onormala rörelser/krafter som genereras av verktyget.

Håll din kropp i balans, placera fötterna stadigt och säkert.

Vid avbrott i lufttillförseln, släpp spaken/avtryckaren.

ANVÄND SPRUTPISTOLEN MED TRATT

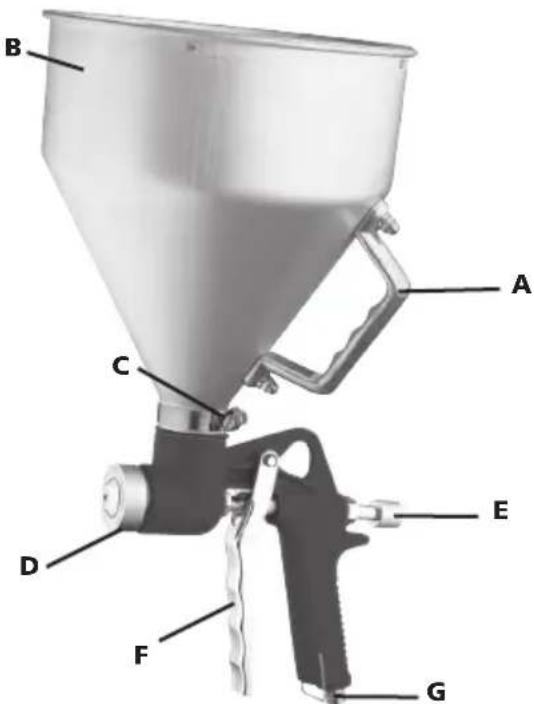

Installera tanken (B) på pistolhuset och ta hand om o-ringen för att undvika läckage. Dra åt slangklämman (C).

Installera rätt munstycke (D) enligt den använda produkten. Se färgtillverkarens instruktioner för att välja rätt diameter på munstycket.

För att få ett bättre resultat rekommenderas att man börjar röra armen innan man aktiverar spaken (F) och håller sprutpistolen vinkelrätt mot ytan som ska målas, vilket hjälper åtgärden att hålla tankhandtaget (A). Spruta alltid korsade lager för att sprida färgen på ett enhetligt sätt.

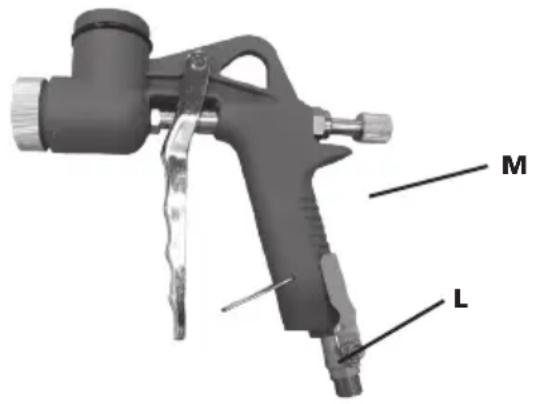

Vrid vredet (M) (Fig.2) för att ställa in produktflödet. Vrid spaken (L) (Fig.2) för att ställa in luftflödet.

Var särskild uppmärksam på att se till att färgen och/eller målfärgen inte innehåller klumpar eller smuts. Om den är mycket tjock bör färgen blandas med en kommersiellt tillgängligt lösningsmedel enligt ett förhållande på 1:1. Färgen torkar väldigt snabbt. Därför måste du spreja kontinuerligt utan några alltför långa avbrott.

Färgtemperaturen ska om möjligt inte vara lägre än + 17°C. Området som ska målas bör inte heller vara för kallt.

M L

Fig.2

UNDERHÅLL

Koppla bort lufttillförseln då verktyget underhålls.

Rengör och torka regelbundet systemets filter och det pneumatiska verktygets luftintagsöppning.

Smörj alla systemets snabbkopplingar för att förhindra att de fastnar.

Töm kondensering från luftfiltret och från kompressorn dagligen.

För att undvika rostbildning och för att minimera slitage, rengör och smörj verktyget efter varje användning.

Kontrollera verktyget regelbundet på lösa bultar/skruvar eller delar.

Vid strömförlust: låt reparera verktyget.

Endast utbildade och kvalificerade ingenjörer får ändra eller reparera verktyget.

Verktyget bör underhållas regelbundet för att minimera buller och vibrationer.

Varning: sänk aldrig ner hela pistolen i salpeter, syntetiska lösningsmedel eller i vatten för att undvika skador på brickorna.

Efter varje användning ska färgtanken tas bort och tömmas, rengöras noggrant och fyllas med lite lösningsmedel.

Tanken ska sedan återanslutas till pistolen och lösningsmedlet måste sprutas ut tills det kommer ut helt rent.

För att rengöra verktyget från lösningsmedelsrester bör denna åtgård upprepas utan tanken.

Torka airbrushen med en bomullstrasa. Rengör pipan och själva munstycket från färgrester om munstycket är blockerat.

VIKTIGT: Använd aldrig metallföremål för att rengöra tilltäppta hål.

AVSEDD ANVÄNDNING

Användaren eller användarens arbetsgivare ska bedöma den specifika nötningen som kan följa varje användning.

Använd aldrig verktyget på ett annat sätt än verktyget är konstruerat för, och som förklaras i den här bruksanvisningen.

Skador till följd av att du inte följer denna bruksanvisning, eller som orsakats av felaktig användning eller felaktiga reparationer, omfattas aldrig av vår garanti och vi ansvarar inte för dem. Vi förbehåller oss rätten till tekniska förbättringar utan tidigare meddelande.

SE

Detta verktyg är utformat för att användas tillsammans med lämpliga målfärger som lacker, vatten- och lösningsmedelsbaserade målfärger. Använd den aldrig för att spruta bensin, fotogen eller annat brandfarliga bränslen och får inte användas med livsmedel eller läkemedelsprodukter, herbicider och bekämpningsmedel.

MÖJLIGA FEL

Stäng omedelbart av utrustningen om du hör ovanligt buller, eller om ett plötsligt strömavbrott inträffar. Kontrollera det pneumatiska verktyget och försörjningssystemet för tryckluft.

Pneumatiskt verktyg

Problem Möjlig orsak Lösning
Pistolen sprutar oregelbundet.	Munstycket löst Dra åt munstycket
	Målningsdensiteten är inte korrekt Verifiera målningsdensitet
Sprayen är inte enhetlig Munstyckets håll har smuts eller är skadat		Rengör verktyget försiktigt
		Byt ut slitna delar
Färgen flyter ut även utan att man trycker på spaken	Spakstången och munstycket är smutsiga med torr målfärg	Rengör verktyget försiktigt
	Spakstången och munstycket är skadade Byt ut slitna delar
Luft läcker från munstycket utan färg	Målfärgspassagen igensatt	Rengör verktyget försiktigt
	Luftpassagen igensatt av målfärg

Försörjningssystemet för tryckluft

• kompressortrycket är otillräckligt
• tryckregulatorn är inte inställd på rätt trycknivå, lämplig för verktyget som används.
• Det finns ett läckage från anslutningsslangen eller från anslutningarna (använd Teflontejp eller tätningsmassa)
• läckage i det pneumatiska systemet
• filter eller smörjare tandad
• slangen är krossad, genomborrad eller för lång (tryckförlust)

BORTSKAFFNING

Garantin avslås uttryckligen i händelse av skador som uppstår på grund av regelbundet slitage, överbelastning, hantering eller användning som inte är lämplig för verktyget. För att denna garanti ska kunna tillämpas ska verktyget inte demonteras när det återförs till din återförsäljare.

Denna garanti täcker ersatta delar och arbetskraft under 12 månader från inköpsdatumet (ett inköpsbevis som faktura eller kvitto krävs).

Eventuella defekter kan avlägsnas genom att byta ut verktyget eller reparera det, beroende på situationen.
