Tuotetyyppi	Pneumaattinen maaliruisku
Merkki	Abac
Malli	8973005906
Virtalähde	Paineilma
Maksimi käyttöpaine	6,2 baaria
Suositeltu letkun sisähalkaisija	10 mm
Letkun maksimipituus voitelulaitteen ja työkalun välillä	10 metriä
Suositeltu voitelu	SAE 5 tai SAE 10 öljy
Maalisäiliön tilavuus	Ei määritelty
Paino	Ei määritelty
Päätoiminnot	Maalaus, ruiskutus
Vaaditut turvavarusteet	Kuulosuojaimet, silmäsuojaimet, hengityssuojain, käsineet, kypärä, sopivat vaatteet
Päivittäinen huolto	Puhdista ja kuivaa suodatin, voitele pikaliittimet, tyhjennä kondenssivesi
Takuu	12 kuukautta osat ja työ (24 kuukautta tietyille osille)
Korjattavuus	Vain ammattihenkilöstön suorittamat korjaukset

Usein kysytyt kysymykset - 8973005906 Abac

Miten työkalu liitetään kompressoriin?

Tarkista, että kompressori on sammutettu ennen työkalun liittämistä. Tiputa muutama tippa öljyä ilman sisääntuloaukkoon, asenna tarvikkeet ja liitä paineilmaletku.

Mitä ilmanpainetta käytetään?

Maksimipaine ei saa ylittää 6,2 baaria. Korkeampi paine voi vahingoittaa työkalua. Säädä paine työkalun erityisohjeiden mukaan.

Miten pneumaattista työkalua voidellaan?

Käytä SAE 5 tai SAE 10 öljyä. Voitelulaitteen tulee annostella 3–6 tippaa minuutissa. Ennen jokaista käyttöä tiputa muutama tippa suoraan ilman sisääntuloaukkoon.

Mitkä turvatoimenpiteet ovat välttämättömiä?

Käytä kuulo-, silmä- ja hengityssuojaimia. Käytä käsineitä, kypärää ja tiiviitä vaatteita. Pidä lapset ja eläimet poissa työskentelyalueelta. Älä koskaan suuntaa suihkua itseesi tai toisiin.

Miten pneumaattisen järjestelmän suodatin puhdistetaan?

Puhdista ja kuivaa vesierotinsuodatin (kuva A, 4) säännöllisesti. Tyhjennä kondenssivesi suodattimesta ja kompressorista päivittäin ruosteen estämiseksi.

Mitä tehdä, jos teho laskee tai kuuluu epätavallista ääntä?

Pysäytä laite välittömästi. Tarkista voitelu, työkalun ja tarvikkeiden kunto, kompressorin paine, mahdolliset vuodot ja letkun kunto.

Mitä tarvikkeita käytetään tämän työkalun kanssa?

Käytä ainoastaan alkuperäisiä tai valmistajan suosittelemia tarvikkeita ja letkuja. Varmista, että ne sopivat käyttötarkoitukseen ja on asennettu oikein.

Miten työkalu säilytetään käytön jälkeen?

Puhdista ja voitele työkalu. Irrota paineilmaletku ja poista jäännöspaine. Säilytä kuivassa ja puhtaassa paikassa. Pitkäaikaista säilytystä varten voitele työkalu jäämien poiston jälkeen.

Mikä on takuun kesto?

Takuu on 12 kuukautta osille ja työlle ostopäivästä alkaen, ostokuitin esittämällä. Jotkin osat voivat saada 24 kuukauden takuun.

Miten käytetty öljy hävitetään?

Käytetty öljy on hävitettävä paikallisten ympäristönsuojelumääräysten mukaisesti. Älä kaada sitä viemäriin.

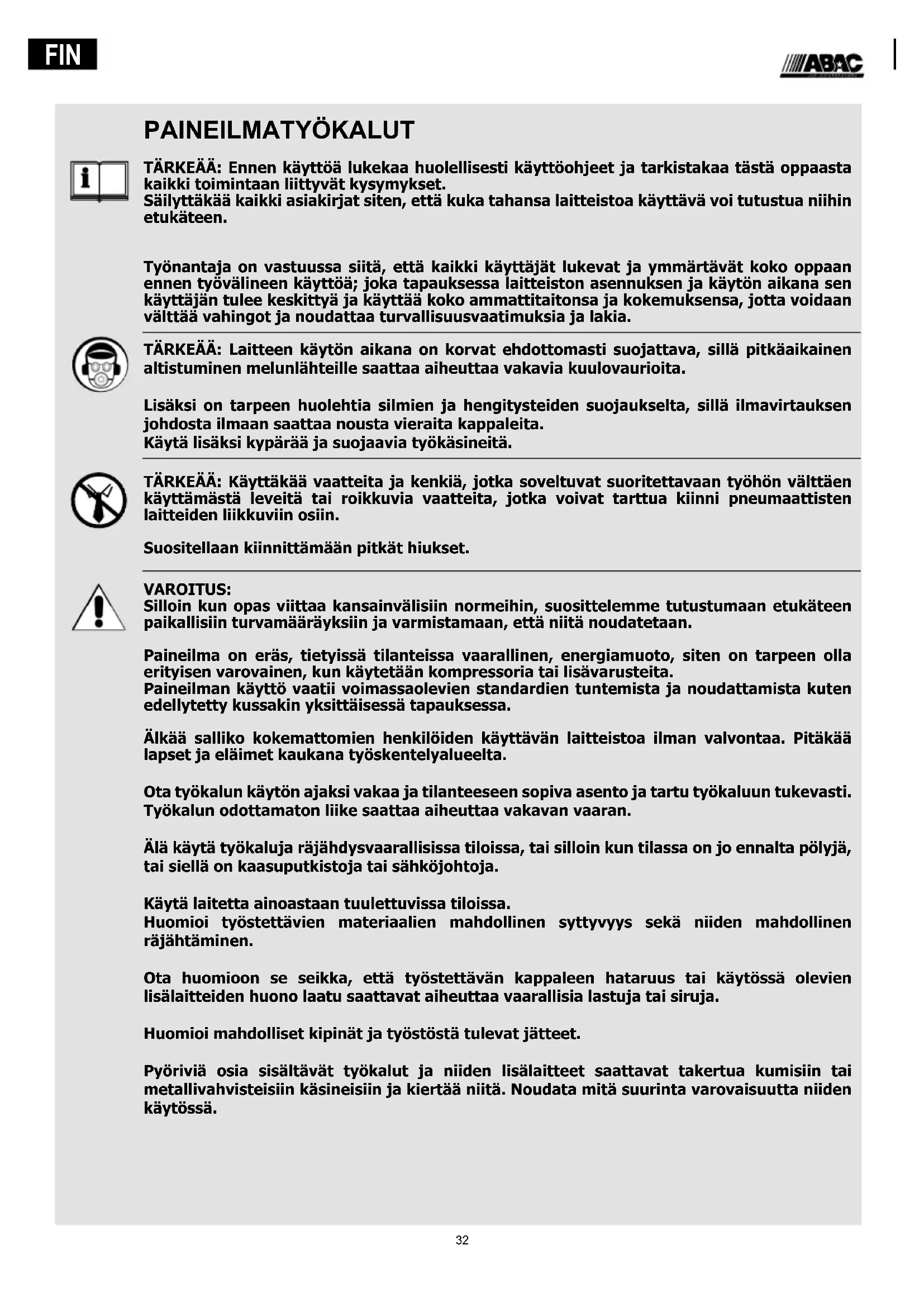

KÄYTTÖOHJE 8973005906 Abac

TÄRKEÄ: Ennen käyttoä lukekaa huolellisesti käyttoohjeet ja tarkistakaa tastä oppaasta kaikki toimintaan liittyväkysmykset. Säilyttäkää kaikki asiakirjat siten, että kuka tahansa laitteistoa käytävä voi tutustua niihin etukäteen.

Työnantaja on vastuussa siitä, etta kaikki käyttajat lukevat ja ymmärṭavat koko oppaan ennen työvalineen käyttoä; joka tapauksessa laitteiston asennuksen ja käytön aikana sen käyttajän tulee keskittyä ja käyttaa koko ammattitaitonsa ja kokemuksensa, jotta voidaan välttä vahingot ja noudattaa turvallisuusvaatimuksia ja lakia.

TÄRKEÄÄ: Laitteen käytön aikana on korvat ehdottomasti suojattava, sillä pitkäikainen altistuminen melunlähteille saattaa aiheuttaavakavia kuulovaurioita.

Lisaksi on tarpeen huolehtia silmien ja hengitysteiden suojaukselta, sillä ilmavirtauksen johdosta ilmaan saattaa nousta vieraita kappaleita.
Käytä lisaksi kypärää ja suojaavia työkäsineita.

TÄRKEÄÄ: Käytäkää vaatteita ja kenkiä, jotka soveltuvat suoritettavaan työhön välttäen käytämästä leveitä tai roikkuvia vaatteita, jotka voivat tarttua kiinni pneumaattisten laitteiden liikkuviin osiin.

Suositellaan kiinnittämän pitkät hiukset.

VAROITUS: Silloin kun opas viittaa kansainvalisiin normeihin, suosittelemme tutustumaan etukäteen paikallisiin turvamäräyksiin ja varmistamaan, etta niitta noudatetaan.

Paineilma on eras, tietyissä tilanteissaa vaarallinen, energiamuoto, siten on tarpeen olla erityisen varovainen, kun kaytetaän kompressoria tai lisavarusteita. Paineilman kayttö vaatii voimassaolevien standardien tuntemista ja noudattamista kuten edellytetykussakin yksittäisessä tapauksessa.

Alkää salliko kokemattomien henkilöiden käytävän laitteistoa ilman valvontaa. Pitäkää lapset ja eläimet kaukana työskentelyalueelta.

Ota tyokalun kayton ajaksi vakaa ja tilanteeseen sopiva asento ja tartu tyokaluun tukevasti. Tyokalun odottamaton liike saattaa aiheuttaa vakavan vaaran.

Alä kayta tyokaluja rajahdysvaarallisissa tiloissa, tai silloin kun tilassa on jo ennalta polyjä, tai siellà on kaasuputkistoja tai sahköjohtoja.

Käytä laitetta ainoastaan tuulettuvissa tiloissa.
Huomioi työstettävien materiaalien mahdollinen syttyvyys sekä niiden mahdollinen räjähtäminen.

Ota huomioon se seikka, että tyostettävän kappaleen hataruus tai käytössä olevien lisälitteiden huono laatu saattavat aiheuttaa vaarallisia lastuja tai siruja.

Huomioi mahdolliset kipinat ja tyostosta tulevat jatteet.

Pyöriviä osia sisälätvät työkalut ja niiden lisälitteet saattavat takertua kumisiin tai metallivahvisteisiin käsineisiin ja kiertää niitä. Noudata mitä suurinta varovaisuutta niiden käytössä.

YLEISET TURVALLISUUSMAÄRÄYKSET

MITÄ EITULE TEHDA

• Alkää käytäko laitteistoa ilman kuvattuja turvallisuuslaitteita.
• Alkaa koskaan kuljettako valinettä pitäen kiinn paineilmaletkusta.
• Alkaa antako muiden henkiloiden tulla tyoskentelyvalueen laheisyyteen.
• Alä suuntaa ilmaa tai työkalua itseäsi tai ketaan mutakaan henkiloä kohti.
  Välta suoraa kontaktia asennetun tyokalun kanssa heti sen kayton jäldeen, sillä pinta saattaa olla erittain kuuma.
• Alkaa koskaan koskettako laitteiston likkuviin osin sen ollessa toiminassa.
• Alkaa avatko tai muuttako milla'an cavalla tyovalinetta tai sen lisavarusteita. Mahdolliset korjaukset tulee antaa suoritettavaksi ainoastaan patevalle henkilostolle.
• Jos tyostojä suoritetaan metalleille, on leikkaukset suunnattava siten, etta ne eivat voi aiheuttaa vaaroja kayttajalle tai kolmansille osapuolille.

MITÄ TULEE TEHDÄ

• Suorittakaa paineilman liiäntä ainoastaan silloin, kun laite on sammutetty.
• Työvalineen parhaan mahdollisen käytötuloksen saamiseksi varmistakaa, etta käytettävät letku ja liitannat ovat vaaditun kokoiset.
• Ennen työvalineen käynistämista tarkistakaa liitä ja varmistakaa, että paineilmaletku on ehja.
• Ehkäise tarpeettoman melun syntyminen noudattamalla asennettavan lisälitteen valinnassa ja vaihtamisessa opaskirjan ohjeita.
• Käytä käyttoen ja laitteseen sopivia lisälitteita ja suorita niiden kytkennät tilanteen vaatimalla tavalla. Varmista etta käytto tapahtuu asianmukaisesti ja etta asennus on suoritetu oikein.
• Tarkasta tyokalujen ja lisälitteiden kunto ja kulumistilanne ennen jokaista käytökertaa. Huolehdi niiden vaihtamisesta tarpeen vaatiessa.
• Erottakaa paineilman liitantä poistaen jaämäpaine letkuista, mikäli tulee vaihtaa työvalineita, huoltotoimenpiteiden ajaksi ja työskentelyn paättytä.
• Irrottakaa työvaline ainoastaan letku EI paineenalaisena, jotta voidaan välttä itse letkun kontrolloimattomat likkeet.
• Pitäkää työskentelyalue siistinä ja hyvässä järestyksessä.
• Säilyttäkää pneumaattinen työvälne puhtaana ja kuivassa paikassa.
• Varmistakaa aina vakaa työasento.
• Kiinnittakää tyostettäva osa asianmukaisen kiinnityslaitteen tai kiininitysvälineen avulla.
• Käytäkää työvälinettä ainoastaan sen alkuperäisessä sovelluksessa. Tuottaja kieltätyy kaikesta vastuusta vahingoissa, jotka aiheutuvat turvallisuusmaäräysten noudattamatta jättämisetä tai työvälineiden virheellisetä käytösta.
• Käytä ainoastaan käytössä olevalle työkalulle tarkoitettuja lisälaitteita.
• Käytä ainoastaan öljyä, jonka tyyppi on SAE 5 / SAE 10.
• Pneumaattiset työvalineet ja erityisesti pneumaattiset murskaimet aikaansaavat tärinä. Pitkäikainen käytto kuten myös virheellinen asento voivat aikaansaada vahinkoja kasiin, sormiin ja kyynärpäähin. Keskeyttäkä tuotteen käytö, mikä havaitsettekipua, puutumista tai muita häiriöitä. Mikä kyseiset ongelmat jatkuvat, kaantykää läkarin puoleen ennen kuin jatkatte työskentelyä.

1-pneumaattinen työvaline

2-paineilman rasvapumppu*

3-paineenalennin*

4-veden erotussuodatin*

5-sulkuventtili

6-paineen poistoventtilli

7-paineilmaletkusto

8-kompressori

(^* = Ilman käsittely-yksikkö)

• Työvaline tuee liittä ainoastaan ilman syöttöjärestelmään, joka muodostuu kuvan A osoittamista osista kuten lukuun ottamatta ruiskupistooleja, joita e tule liittä raspvapumppuun.

Huolehtikaa ja varmistakaa, etta paineilma on puhdasta ja kuivaa sopivalla oljyseoksella. Kayttakaa oikeaa ilman kasittely-yksikkoo: suodatin, paineensaedin ja rasvapumppu (Kuva A, 4-3-2). Rasvapumpun tulee syottaa 3 - 6 oljytippaa minuutissa. Ruiskupistooleille tulee huolehtia ja varmistaa puhadas, kuiva suodatetu paineilma.

Rasvapumpun ja työvalineen valisen letkun enimmäispituuden e tule ylittä 10 metriä.

• Pikaliitannan liittimen (Kuva A, 9) ja letkun

ilmanvirtauskapasiteettien tulee olla riittavi. Suositellaan kayttamän ilmaletkua,jonka sisahalkaisija on 10 mm.

• Käytträkää ainoastaan alkuperäisia letkuja, lisavarusteita ja työvälineita.
  Jotta taataan työvalineen kunnollinen toiminta, paineilman enimmäispaineen ei tule ylittä 6,2 baaria (jos ei ole toisin ilmoitettu).
  Suuremmat paineet voivat aiheuttaa tyovalineelle vahinkoja tai liallista kulumista ja siten niitta ei susitella.
  Lian alhaiset tyostopaineet voivat sen sijaan aiheuttaa tehon vahenemistä tai jopa keskeytyksen tyovalineen toimintaan.
  Käytettävän paineen valitsemiseksi kullekin työvälineelle tulee tarkistaa tiedot kyseisestä erityisoppaasta tai pakkauksessa olevista merkinnöistä.
• Pneumaattiset murskaimet eivat sovellu betonin purkamiseen.

TYÖVALINEEN KÄYNNISTYS JA LIITÄNTÄ

Valmistakaa, etta kompressori on sammutetu enneh lisavarusteiden liitantaa.

1) Ennen kaynnistamista laittakaa mutamia oljtyippoja pneumaattisen tyovalineen ilmanottoaukkoon (katsokaa kuva D).
2) Asentakaa työvalineelle mahdoliset lisavarusteet ja liitannat.
3) Liittakaa paineilmaletku tyovalineseen

PÄIVITTÄINEN HUOLTO

1) Puhdistakaa ja kuivatkaa saannollisesti pneumaattisen tyovalleneen suodatin (kuva A, 4) ja ilmanottoaukko.
2) Voidelkaa järvestelman kaikkien pikalitantöjen liitokset, jotta vältaa niiden lukkiutuminen.

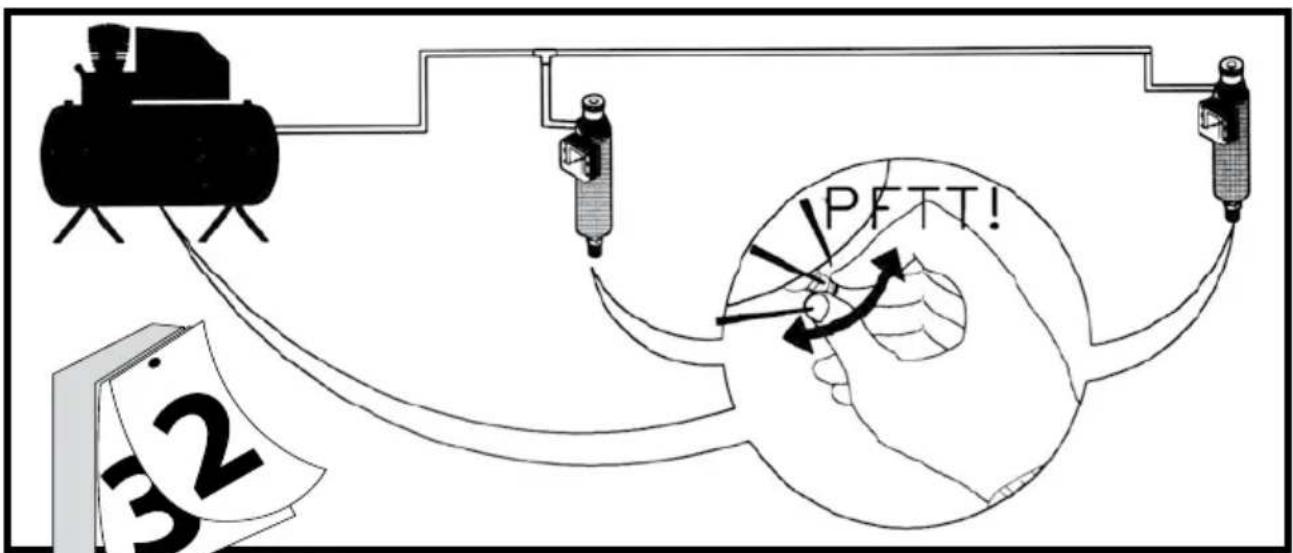

3) Tyhjentakaa paivittain muodostunut hoyry ilmansuodattimasta (kuva C) ja kompressorista (kuva B).
4) Jotta vältaaän ruosteen muodostuminen ja vahennetaan minimiin koluminen, on tarpeen puhdastaa ja voidella pneumaattinen työväline jokaisen käytön jälkeen.
5) Mikäli pneumaattista työvalinettä ei käytetä pitkään aikaan, suositellaan ennen sen varastointia kuivaan ja puhtaaseen ympäristöön poistamaan mahdolliset jaamat ja voitelemaan se huolellisesti.

MAHDOLLISHT HAIRIOT

Sammuttakaa laitteisto valittomasti, mikali kuuluu epatavallisia aaniataikali teho laskee yllatten. Tarkistakaanmuaaattinen tyovaline ja paineilman syottjärestelma.

Pneumaattinen työväline

• riittamaton voitelu
• kulunut työvaline/lisävaruste, sopimaton suoritettavaan tehtävän tai viallinen

Paineilman syottjärestelma

• kompressorin riittamaton paine
• paineensäddintä ei ole asetetu oikealle paineen tasolle, joka soveltuu käytettävälte työvalineelle.
• vuoto letkusta tai liitännöistä (käytäkkä teflonteppiä tai tiivistystahnaa)
• vuoto pneumaattisessa järjestelmässä
• suodattimen tai rasvapumpun tupos
  letku puristuksissa tai rikkoutunut tai lian pitkä (painehavio)

ja

JATEKASITTELY

Käytety oljy ON KASITELTAVA ympäristöa suojelevalla tavalla ja sovellettavien lakien mukaisesti.

TAKUU

Takuu e ole voimassa vahinkotapauksissa, jotka aiheutuvat normalista kulumisesta, ylikuormituksesta tai sopimattomasta tyovaleen kaskittelysta tai kaytosta. Jotta tama takuu on voimassa, tulee tyovaline toimittaa purkamattomana jalleenmyjalle. Takuu kattaa vaihddattavat osat ja tarvittavan tyon 12 kuukauden ajan ostopäivästä (vahvistus laskusta tai kuitista). Mahdolliset viat voidaan poistaa tyovalineen vaihdolla tai suorittaen tarvittavat korjauket.

URZADZENIA PNEUMATYCZNE

sovituskappale 20cc astioita varten

TPOOAPUoOtnpac yia doxieia 20cc

värilahusti -krasu skidinatajs

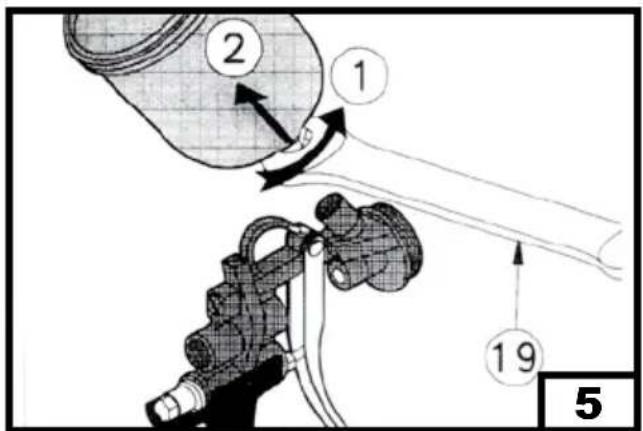

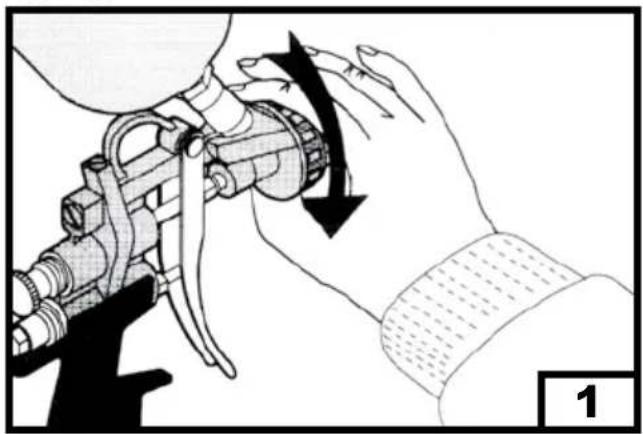

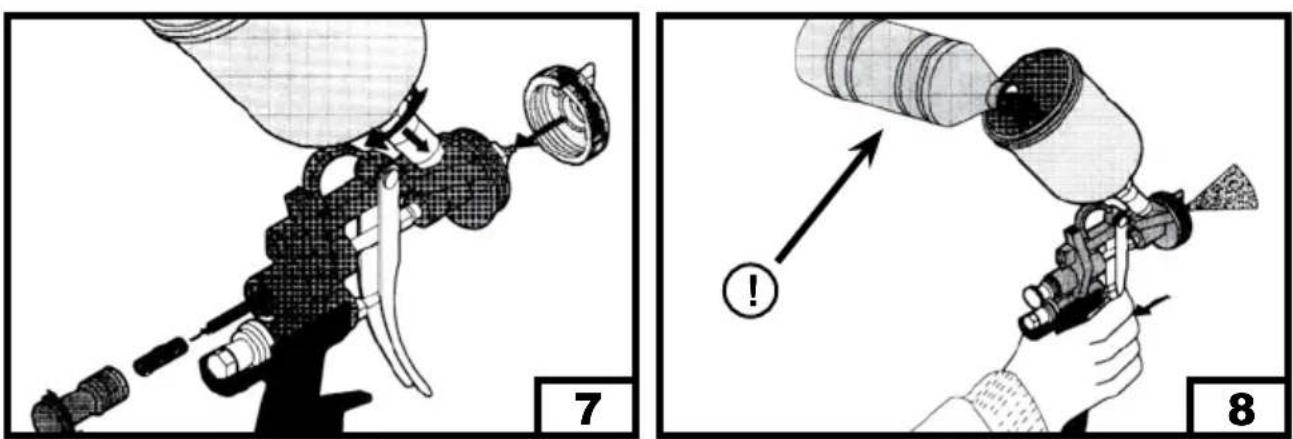

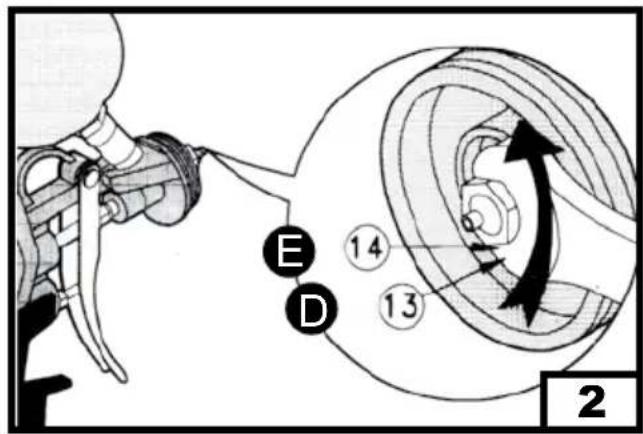

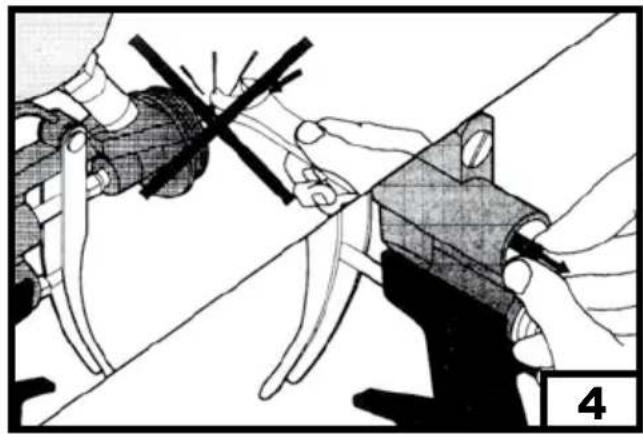

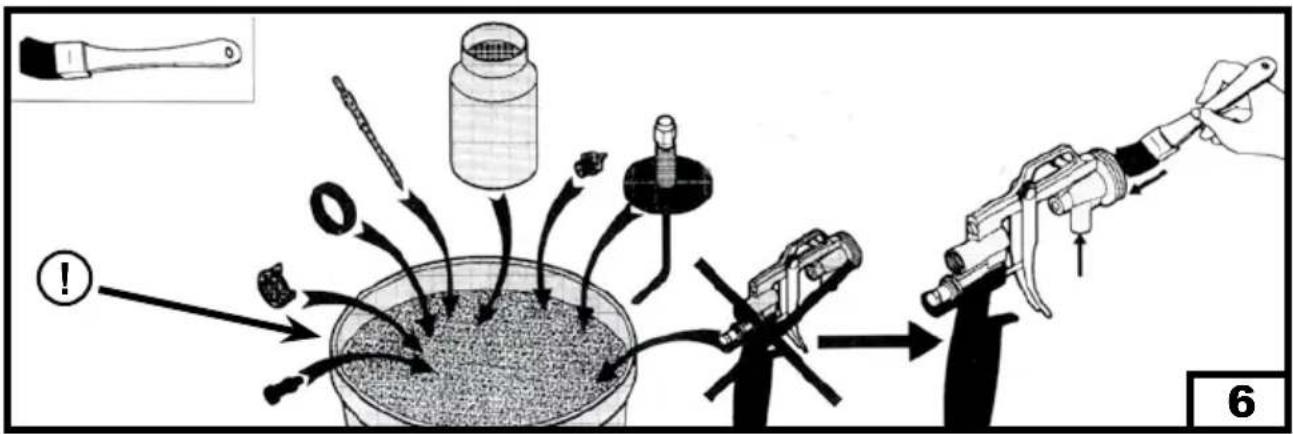

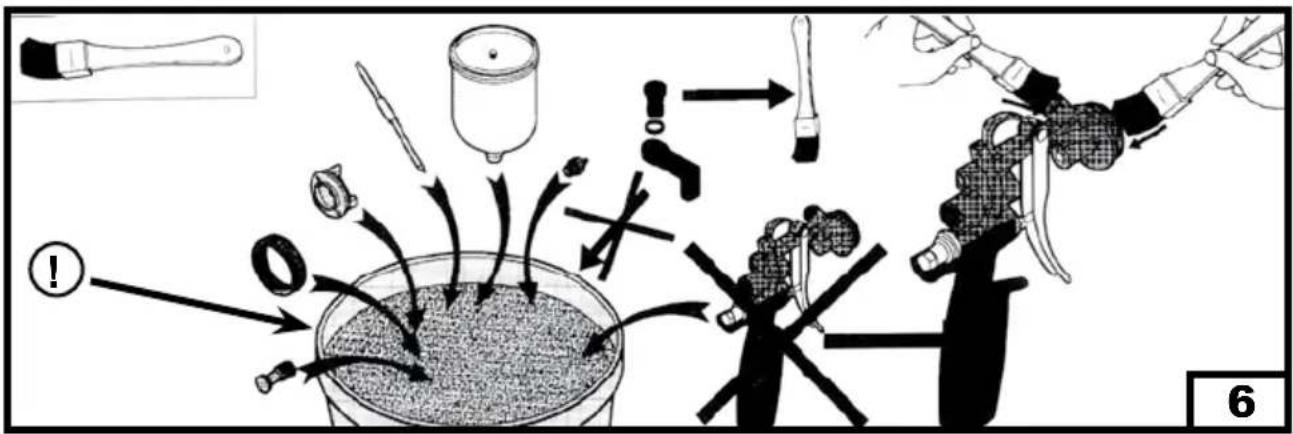

MANUTENZIONE - MAINTENANCE - MAINTENANCE
WARTUNG - MANTENIMIENTO - MANUTENÇAO
ONDERHOUD - VEDLIGEHOLDELS - UNDERHÄLL
HUOLTO - SYNTHPHSH - KONSERWACJA
ODRŽAVANJE - VZDRŽEVANJE - KARBANTARTÁS
UDRŽBA - UDRŽBA
TEXHNUCKOE OBCJIYKINBAHNE
VEDLIKEHOLD - BAKIM - INTREŞINERE
ПОДТБРЖАНЕ - ODRŽAVANJE - PRIEŽIURA
APKOPE - HOOLDUS

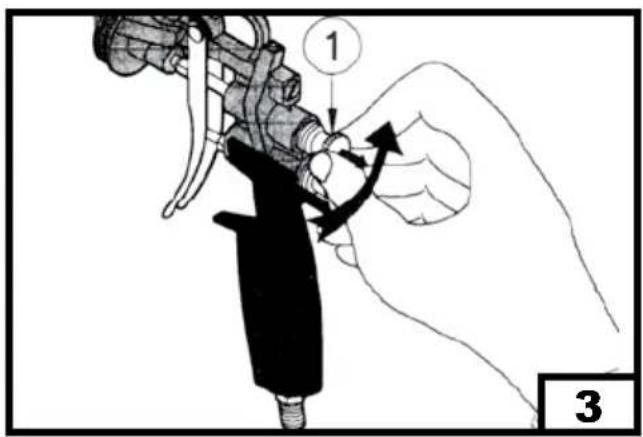

MANUTENZIONE - MAINTENANCE - MAINTENANCE WARTUNG - MANTENIMIENTO - MANUTENÇAO ONDERHOUD - VEDLIGEHOLDELS - UNDERHÄLL HUOLTO - ΣYNTHPHΣH - KONSERWACJA ODRŽAVANJE - VZDRŽEVANJE - KARBANTARTÁS UDRŽBA - UDRŽBA

TEXHNUECKOE OBCJUJKNBAHNE VEDLIKEHOLD - BAKIM - INTRETINERE NOIDbPXAHE - ODRZAVANJE - PRIEZIURA APKOPE - HOOLDUS

D E

värilahusti -krasu skidinatajs

MANUTENZIONE - MAINTENANCE - MAINTENANCE
WARTUNG - MANTENIMIENTO - MANUTENÇAO
ONDERHOUD - VEDLIGEHOLDELS - UNDERHÄLL
HUOLTO - SYNTHPHSH - KONSERWACJA
ODRŽAVANJE - VZDRŽEVANJE - KARBANTARTÁS
UDRŽBA - UDRŽBA
TEXHNUECKOE OBCJIYKINBAHNE
VEDLIKEHOLD - BAKIM - INTREŞINERE
ПОДТБРЖАНЕ - ODRŽAVANJE - PRIEŽIURA
APKOPE - HOOLDUS

GARANZIA

Takuu ei oe voimassa vahinkotapaukissa, jotka aheutuvat normalista kulumisesta, yiluquormituksesta tai sopimattomasta tyōvalineen kättelsestātai kāytōstā. Jotta tāmā takuon u voimassa, tulee tyōvaline tolmaitua purkamattomana jäelleynmyjäille.

Taku kaita vaahdeltavat osai ja tarvittavan lyon 24 kuukauden ajan ostopävästä (vahvistus laskustaa tai kulista).

Mahdolliset viat voidaan poistaayovalineen vaihdolla tait suorittaen tarvittavat korjaukset.
