ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ RA850 HUSQVARNA

EL Οδηγίες χρήσης 73-87

Μεταφορά, αποθήκευση και απόρριψη......84

Τεχνικά στοιχεία....84

Δήλωση συμμόρφωσης 87

Εισαγωγή

Προβλεπόμενη χρήση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το εξάρτημα κοπής πρέπει να χρησιμοποιείται μόνο μαζί με συμβατά προϊόντα. Ανατρέξτε στο εγχειρίδιο χρήσης του προϊόντος.

Το εξάρτημα κοπής χρησιμοποιείται για την κοπή χορταριού.

Περιεχόμενα Μπορεί να ισχύουν εθνικοί κανονισμοί που θέτουν όρια στη χρήση του προϊόντος.

Περιγραφή προϊόντος

Εφαρμόζουμε μια πολιτική συνεχούς ανάπτυξης προϊόντων και, συνεπώς, διατηρούμε το δικαίωμα να προβούμε σε τροποποιήσεις στο σχεδιασμό και την εμφάνιση των προϊόντων χωρίς προειδοποίηση.

Περιεχόμενα Αυτό το εγχειρίδιο καλύπτει τις μονάδες παροχής ισχύος που λειτουργούν με βενζίνη και μπαταρία.

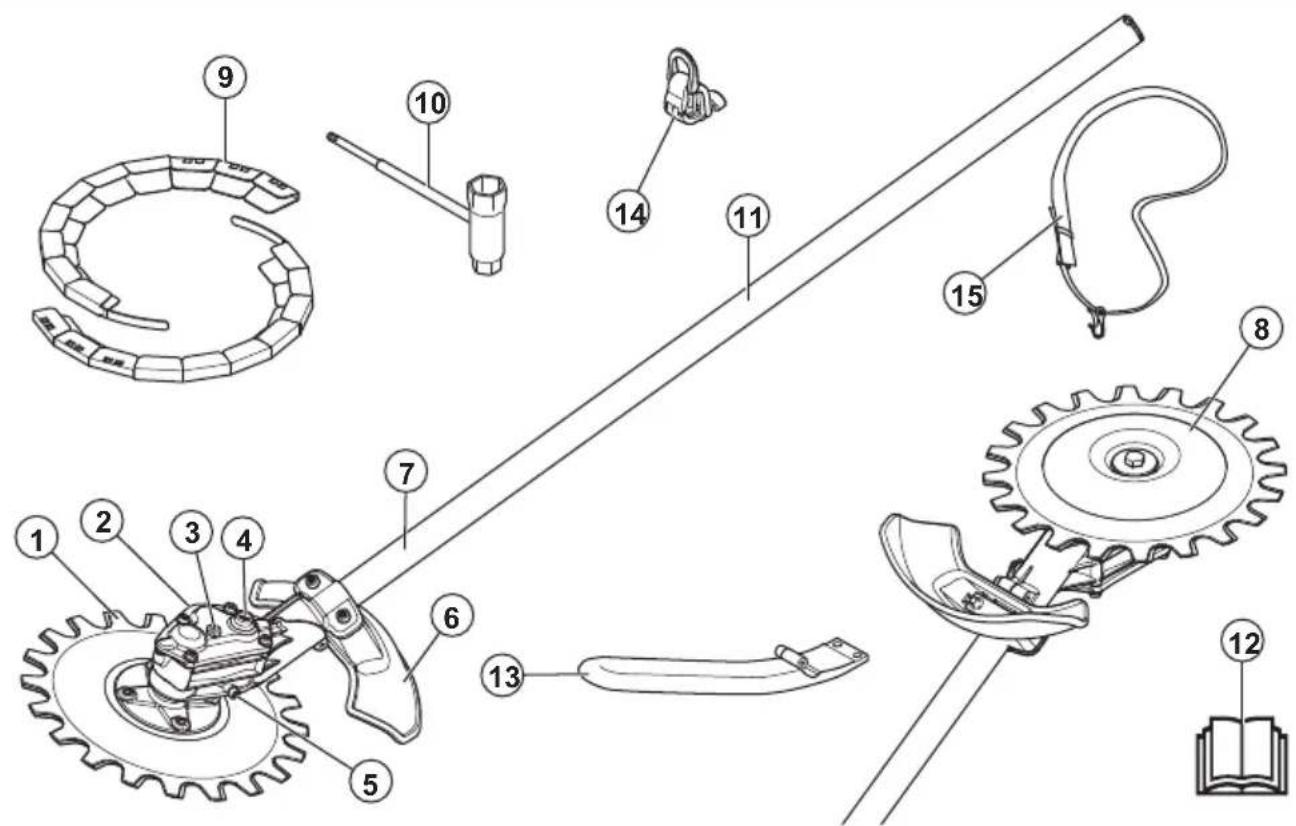

Επισκόπηση παρελκόμενου κοπής

1. Λεπίδα
2. Περίβλημα γραναζιών
3. Επάνω τάπα γράσου
4. Υποδοχή για τη χειροκίνητη μετακίνηση των λεπίδων

5. Κάτω τάπα γράσου

6. Προφυλακτήρας παρελκόμενου κοπής

7. Άξονας
8. Δοχείο στήριξης
9. Προστατευτικό μεταφοράς

10. Γερμανοπολύγωνο κλειδί

11. Πληροφορίες και προειδοποιητικά σήματα

12. Εγχειρίδιο χρήσης
13. Λαβή J
14. Γάντζος στήριξης εξάρτυσης
15. Εξάρτυση

Σύμβολα στο εξάρτημα και στη μονάδα παροχής ισχύος

Η απρόσεκτη ή λανθασμένη χρήση αυτού του εξαρτήματος μπορεί να προκαλέσει σοβαρό ή θανατηφόρο τραυματισμό στον χειριστή ή σε άλλα άτομα.

Διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες προτού χρησιμοποιήσετε το εξάρτημα.

Πρέπει να χρησιμοποιείτε προστατευτικά ακοής και εγκεκριμένα μέσα προστασίας των ματιών. Εάν το περιβάλλον περιέχει σκόνη, χρησιμοποιήστε μάσκα αναπνοής.

Χρησιμοποιείτε εγκεκριμένο κράνος προστασίας, καθώς και εγκεκριμένα προστατευτικά ακοής και μέσα προστασίας των ματιών.

Φοράτε πάντα εγκεκριμένα προστατευτικά γάντια.

Φοράτε ανθεκτικές, αντιολισθητικές μπότες.

Μέγιστες κοπές ανά λεπτό.

Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων, το οποίο μπορεί να προκαλέσει τραυματισμό.

Για όση ώρα λειτουργεί το προϊόν, να διατηρείτε ελάχιστη απόσταση 15 μέτρων από ανθρώπους και ζώα.

Ο χειριστής πρέπει να διασφαλίσει ότι δεν θα προσεγγγίσουν το μηχάνημα πρόσωπα ή ζώα σε απόσταση μικρότερη των 15 μέτρων. Όταν εργάζονται πολλοί χειριστές εντός του ίδιου χώρου, πρέπει να τηρούν μια απόσταση ασφαλείας τουλάχιστον 15 μέτρων μεταξύ τους. Το εξάρτημα μπορεί να εκσφενδονίσει αντικείμενα με μεγάλη δύναμη, τα οποία μπορεί να αναπηδήσουν προς τα πίσω. Αυτό μπορεί να έχει ως αποτέλεσμα σοβαρό τραυματισμό των ματιών, αν δεν χρησιμοποιηθεί ο συνιστώμενος εξοπλισμός ασφαλείας.

Εκπομπές θορύβου στην ετικέτα περιβάλλοντος σύμφωνα με τις οδηγίες και τους κανονισμούς της ΕΕ και του Ηνωμένου Βασιλείου. Η εγγυημένη στάθμη ηχητικής ισχύος του προϊόντος καθορίζεται στην ενότητα Τεχνικά στοιχεία στη σελίδα 84και στην ετικέτα.

Αυτό το εξάρτημα συμμορφώνεται με τις ισχύουσες οδηγίες ΕΚ.

yyyywwxxxx H πινακίδα ονομαστικών τιμών ή το τυπωμένο μέρος με λέίζερ δείχνει τον αριθμό σειράς. Το yyyy είναι το έτος παραγωγής και το ww είναι η εβδομάδα παραγωγής.

Περιεχόμενα Άλλα σύμβολα/σήματα που υπάρχουν στο εξάρτημα αφορούν ειδικές απαιτήσεις πιστοποίησης για συγκεκριμένες αγορές.

Ασφάλεια

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

Ορισμοί για την ασφάλεια

Για την επισήμανση ειδικών σημαντικών τμημάτων του εγχειριδίου χρήσης χρησιμοποιούνται προείδοποιήσεις, συστάσεις προσοχής και σημειώσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείται

όταν υπάρχει κίνδυνος τραμματισμού ή θανάτου του χειριστή ή άλλων παριστάμενων ατόμων, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

ΠΡΟΣΟΧΗ: Χρησιμοποιείται όταν υπάρχει κίνδυνος πρόκλησης ζημιάς στο προϊόν ή/και στο παρελκόμενο, σε άλλα υλικά ή στον παρακείμενο χώρο, αν δεν τηρηθούν οι οδηγίες που παρέχονται στο εγχειρίδιο.

Περιεχόμενα Χρησιμοποιείται για παροχή περισσότερων πληροφοριών, οι οποίες χρειάζονται σε μια δεδομένη κατάσταση.

Διαβάστε όλες τις οδηγίες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Κατά τη χρήση ηλεκτρικών συσκευών κηπουρικής, πρέπει πάντα να τηρούνται οι βασικές προφυλάξεις ασφαλείας προκειμένου να μειωθεί ο κίνδυνος πυρκαγιάς, ηλεκτροπληξίας και τραυματισμού, συμπεριλαμβανομένων των εξής περιπτώσεων:

Γενικές οδηγίες ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το παρελκόμενο, διαβάστε τις παρακάτω οδηγίες ασφαλείας.

• Διαβάστε το εγχειρίδιο χρήσης προσεκτικά και βεβαιωθείτε ότι έχετε κατανοήσει τις οδηγίες προτού χρησιμοποιήσετε το παρελκόμενο.
- Αυτές οι οδηγίες συμπληρώνουν τις οδηγίες που συμπεριλαμβάνονταν στο προϊόν. Για άλλες διαδικασίες, ανατρέξτε στις οδηγίες λειτουργίας του προϊόντος.

• Δεν επιτρέπονται, σε καμία περίπτωση, τροποποιήσεις στη σχεδίαση του παρελκόμενου χωρίς την έγκριση του κατασκευαστή. Μην χρησιμοποιείτε παρελκόμενα που φαίνεται ότι έχουν τροποποιηθεί από άλλους. Φροντίστε να χρησιμοποιείτε πάντα γνήσια αξεσουάρ. Η μη εξουσιοδοτημένη εκτέλεση τροποποιήσεων ή/και η χρήση μη γνήσιων αξεσουάρ μπορεί να οδηγήσει σε σοβαρό προσωπικό τραυματισμό ή θάνατο του χειριστή ή άλλων ατόμων.
• Η υπερέκθεση σε κραδασμούς μπορεί να προκαλέσει βλάβη στο κυκλοφορικό ή νευρικό σύστημα σε άτομα με βεβαρημένο κυκλοφορικό. Εάν αισθανθείτε συμπτώματα υπερέκθεσης σε κραδασμούς, επικοινωνήστε με το γιατρό σας. Παραδείγματα τέτοιων συμπτωμάτων είναι το μούδιασμα, η απώλεια αίσθησης, οι σουβλιές, ο πόνος, η μυϊκή ατονία και η αλλαγή στο χρώμα ή την κατάσταση του δέρματος. Τα συμπτώματα αυτά συνήθως εμφανίζονται στα δάχτυλα, τις παλάμες ή τους καρπούς. Τα συμπτώματα αυτά μπορεί να γίνουν εντονότερα σε χαμηλές θερμοκρασίες.

Οδηγίες ασφαλείας για τη λειτουργία

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Χρησιμοποιήστε το προϊόν μόνο για τις εργασίες που αναφέρονται στο παρόν εγχειρίδιο. Ανατρέξτε στην ενότητα Προβλεπόμενη χρήση στη σελίδα 73.
- Μην χρησιμοποιείτε το προϊόν αν δεν είστε βέβαιοι ότι μπορείτε να το χειριστείτε.
- Μην χρησιμοποιείτε το προϊόν αυτό αν είστε κουρασμένοι, άρρωστοι ή υπό την επήρεια αλκούλ, ναρκωτικών ή φαρμάκων. Αυτό μπορεί να μειώσει την όραση, την κρίση ή τον συντονισμό σας.
- Μην χρησιμοποιείτε το προϊόν αν δεν μπορείτε να λάβετε βοήθεια σε περίπτωση ατυχήματος.
- Μην χρησιμοποιείτε το προϊόν αν εμφανίζει σημάδια ζημιάς.
- Βεβαιωθείτε ότι το παρελκόμενο κοπής σταματά πάντοτε όταν ο κινητήρας/το μοτέρ λειτουργεί στο ρελαντί ή όταν απελευθερώνεται η σκανδάλη γκαζιού.
- Βεβαιωθείτε ότι δεν πλησιάζει κανείς σε απόσταση μικρότερη από 15 μέτρα/50 πόδια κατά τη διάρκεια της κοπής. Βεβαιωθείτε ότι στην περιοχή εργασίας βρίσκονται μόνο εξουσιοδοτημένα άτομα.
- Μην επιτρέπετε σε παιδιά να χρησιμοποιούν ή να πλησιάζουν το προϊόν.
• Διατηρείτε την περιοχή εργασίας καθαρή και φωτεινή. Μην χρησιμοποιείτε το προϊόν όταν επικρατούν δυσμενείς καιρικές συνθήκες, για παράδειγμα σε ομίχλη, έντονη βροχή, ισχυρούς

ανέμους, έντονο κρύο ή όταν υπάρχει κίνδυνος πτώσης κεραυνών.

• Εάν κάποιο αντικείμενο πιαστεί στις λεπίδες κατά τη λειτουργία, σβήστε τον κινητήρα/το μοτέρ και περιμένετε μέχρι οι λεπίδες να σταματήσουν να κινούνται. Εάν διαθέτετε ένα βενζινοκίνητο προϊόν, αποσυνδέστε το καπάκι του μπουζί από το μπουζί. Εάν διαθέτετε ένα προϊόν που λειτουργεί με μπαταρία, αφαιρέστε την μπαταρία. Τοποθετήστε το γερμανοπολύγωνο κλειδί στην υποδοχή του περιβλήματος γραναζιών για να μετακινήσετε τις λεπίδες, ανατρέξτε στην ενότητα Ακόνισμα των λεπίδων στη σελίδα 82.
• Εάν οι λεπίδες υποστούν ζημιά κατά τη λειτουργία, η επάνω και η κάτω λεπίδα μπορεί να πιαστούν μεταξύ τους. Μην αγγίζετε τις λεπίδες, καθώς μπορεί να μετακινηθούν ξαφνικά και να προκαλέσουν τραυματισμό.
• Βεβαιωθείτε ότι πατάτε σταθερά και με ασφάλεια κατά τη διάρκεια της λειτουργίας.
  • Το προϊόν μπορεί να προκαλέσει την εκτίναξη αντικειμένων με μεγάλη ταχύτητα. Βεβαιωθείτε ότι όλα τα άτομα στην περιοχή εργασίας χρησιμοποιούν εγκεκριμένο προσωπικό εξοπλισμό προστασίας. Απομακρύνετε τα ελεύθερα αντικείμενα από την περιοχή εργασίας.
• Παρακολουθείτε την περιοχή εργασίας όταν φοράτε προστατευτικά ακοής. Αφαιρείτε πάντα τα προστατευτικά ακοής όταν σβήσει ο κινητήρας/το μοτέρ.
• Εάν το προϊόν έχει ασυνήθιστους κραδασμούς, σβήστε τον κινητήρα/το μοτέρ. Εάν διαθέτετε ένα βενζινοκίνητο προϊόν, αποσυνδέστε το καπάκι του μπουζί από το μπουζί. Εάν διαθέτετε ένα προϊόν που λειτουργεί με μπαταρία, αφαιρέστε την μπαταρία. Ελέγξτε αμέσως για να εντοπίσετε την αιτία. Οι κραδασμοί αποτελούν, συνήθως, προειδοποίηση για ζημιά.
• Μην απομακρύνεστε από το προϊόν όταν ο κινητήρας/το μοτέρ είναι σε λειτουργία.
• Να κρατάτε το προϊόν και με τα 2 χέρια Να κρατάτε το προϊόν στη δεξιά πλευρά του σώματός σας. Χρησιμοποιήστε το προϊόν με το παρελκόμενο κοπής κάτω από τη μέση σας.

• Το παρελκόμενο κοπής πρέπει να λειτουργεί προς την αντίθετη κατεύθυνση από τη θέση

όπου βρίσκεται ο χειριστής. Η κοπή προς την κατεύθυνση του χειριστή μπορεί να προκαλέσει σοβαρό τραυματισμό.

• Φροντίστε ώστε τα χέρια και τα πόδια σας να μην πλησιάζουν στις λεπίδες όταν λειτουργεί ο κινητήρας/το μοτέρ.

Προσωπικός εξοπλισμός προστασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

• Όταν χρησιμοποιείτε το προϊόν, να φοράτε πάντα εγκεκριμένο προσωπικό εξοπλισμό προστασίας. Ο προσωπικός εξοπλισμός προστασίας δεν μπορεί να εξαλείψει τον κίνδυνο τραυματισμών, ωστόσο μειώνει τη σοβαρότητά τους σε περίπτωση ατυχήματος. Ο αντιπρόσωπος θα σας βοηθήσει να επιλέξετε το σωστό εξοπλισμό.
• Να χρησιμοποιείτε κράνος προστασίας στις περιπτώσεις όπου υπάρχει κίνδυνος πτώσης αντικειμένων.

• Η μακροχρόνια έκθεση στο θόρυβο μπορεί να προκαλέσει βλάβη στην ακοή. Κατά κανόνα, τα προϊόντα που λειτουργούν με μπαταρία είναι σχετικά αθόρυβα αλλά μπορεί να προκληθεί βλάβη από τον συνδυασμό επιπέδου θορύβου και μακροχρόνιας χρήσης. Η Husqvarna συνιστά οι χειριστές να χρησιμοποιούν προστατευτικά ακοής όταν χειρίζονται προϊόντα για συνεχές διάστημα της ημέρας. Οι χρήστες που χρησιμοποιούν το προϊόν σε συνεχή και τακτική βάση πρέπει να ελέγχουν τακτικά την ακοή τους. Λάβετε υπόψη ότι τα προστατευτικά ακοής περιορίζουν τη δυνατότητα να ακούτε ήχους και προειδοποιητικά σήματα.

- Χρησιμοποιείτε εγκεκριμένη προστασία των ματιών. Εάν χρησιμοποιείτε προστατευτικό γείσο, πρέπει επίσης να χρησιμοποιείτε πάντα εγκεκριμένα προστατευτικά γυαλιά. Τα εγκεκριμένα προστατευτικά γυαλιά πρέπει να συμμορφώνονται με

το πρότυπο ANSI Z87.1 στις Η.Π.Α. ή το πρότυπο EN 166 στις χώρες της Ε.Ε.

- Όταν χρειάζεται, χρησιμοποιείτε γάντια, για παράδειγμα κατά τον έλεγχο ή τον καθαρισμό του προϊόντος.

- Χρησιμοποιείτε μπότες προστασίας ή παπούτσια με αντιολισθητική σόλα.

• Να φοράτε ρούχα από ανθεκτικό ύφασμα. Να φοράτε πάντα ανθεκτικό μακρύ παντελόνι και μακριά μανίκια. Να μην φοράτε φαρδιά ρούχα που μπορεί να πιαστούν σε κλωνάρια και κλαδιά. Μην φοράτε κοσμήματα, κοντά παντελόνια, ανοιχτά παπούτσια και μην είστε ξυπόλυτοι. Να δένετε τα μαλλιά σας καλά πάνω από το ύψος των ώμων.

- Χρησιμοποιείτε μέσα προστασίας αναπνοής όταν υπάρχει κίνδυνος σκόνης.

• Να φροντίζετε να υπάρχει εξοπλισμός πρώτων βοηθειών σε κοντινή απόσταση.

Συσκευές ασφαλείας στο παρελκόμενο

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Προτού χρησιμοποιήσετε το προϊόν, διαβάστε τις παρακάτω προειδοποιητικές οδηγίες.

Σε αυτήν την ενότητα περιγράφονται τα χαρακτηριστικά ασφαλείας του παρελκόμενου, ο σκοπός για τον οποίο προορίζεται και ο τρόπος διεξαγωγής των ελέγχων και της συντήρησης προκειμένου να εξασφαλίζεται η σωστή λειτουργία του. Διαβάστε τις οδηγίες κάτω από την επικεφαλίδα Επισκόπηση παρελκόμενου κοπής στη σελίδα 73 για να μάθετε πού βρίσκονται αυτά τα εξαρτήματα στο παρελκόμενο.

Αν η συντήρηση δεν εκτελείται σωστά και αν το σέρβις ή/και οι επισκευές δεν εκτελούνται με επαγγελματικό τρόπο, μπορεί να μειωθεί η διάρκεια ζωής του παρελκόμενου και να αυξηθεί ο κίνδυνος ατυχημάτων. Εάν χρειαστείτε περισσότερες πληροφορίες, επικοινωνήστε με τον πλησιέστερο αντιπρόσωπο σέρβις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην χρησιμοποιείτε ποτέ ένα παρελκόμενο με ελαττωματικά εξαρτήματα ασφαλείας. Ο εξοπλισμός ασφαλείας του παρελκόμενού πρέπει να επιθεωρείται και να συντηρείτο όπως περιγράφεται σε αυτήν την ενότητα. Εάν δεν εκτελεστεί με επιτυχία οποιοσδήποτε από αυτούς τους ελέγχουσ στο παρελκόμενο, επικοινωνήστε με τον αντιπρόσωπο σέρβις για επισκευή.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για όλες τις εργασίες σέρβις και επισκευής στο προϊόν απαιτείται ειδική εκπαίδευση. Αυτό ισχύει ιδιαίτερα για τον εξοπλισμό ασφαλείας του προϊόντος. Εάν το προϊόν δεν ολοκληρώσει επιτυχώς οποιονδήποτε από τους ελέγχους που περιγράφονται παρακάτω, πρέπει να επικοινωνήστε με τον αντιπρόσωπο σέρβις. Όταν αγοράζετε οποιοδήποτε από τα προϊόντα μας, εγγυόμαστε τη διαθεσιμότητα επαγγελματικών επισκευών και σέρβις. Εάν το κατάστημα λιανικής πώλησης απ' όπου προμηθευτήκατε το προϊόν δεν είναι αντιπρόσωπος σέρβις, ζητήστε από το κατάστημα τη διεύθυνση του πλησιέστερου αντιπροσώπου σέρβις.

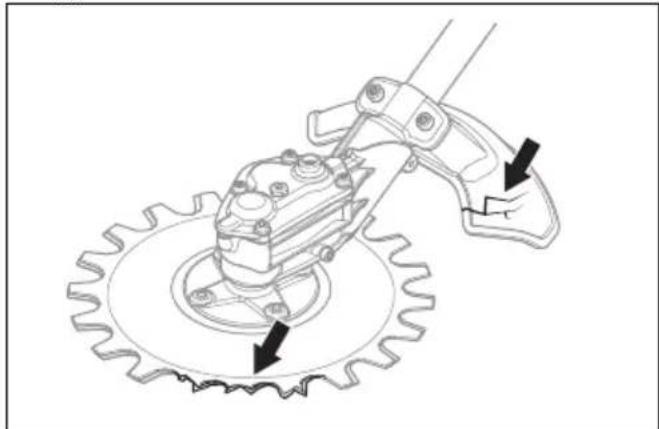

'Ελεγχος του παρελκόμενου κοπής και του προστατευτικού του παρελκόμενου κοπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην

χρησιμοποιείτε το παρελκόμενο κοπής χωρίς εγκεκριμένο προφυλακτήρα. Εάν τοποθετηθεί λανθασμένο ή ελαπτωματικό προστατευτικό στο παρελκόμενο κοπής, μπορεί να προκληθεί τραυματισμός.

1. Σβήστε τον κινητήρα/το μοτέρ και βεβαιωθείτε ότι το παρελκόμενο κοπής σταματά.
2. Εάν διαθέτετε ένα βενζινοκίνητο προϊόν, αποσυνδέστε το καπάκι του μπουζί από το μπουζί. Εάν διαθέτετε ένα προϊόν που λειπουργεί με μπαταρία, αφαιρέστε την μπαταρία από το προϊόν.
3. Φορέστε προστατευτικά γάντια.

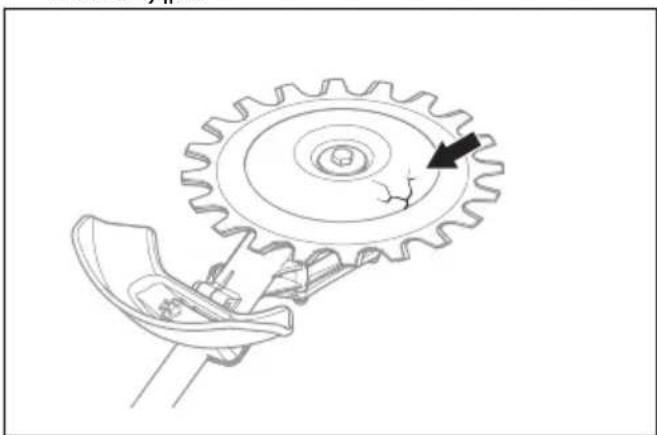

4. Βεβαιωθείτε ότι οι λεπίδες δεν έχουν υποστεί ζημιά. Αντικαταστήστε τις λεπίδες, εάν έχουν υποστεί ζημιά. Ανατρέξτε στην ενότητα Αντικατάσταση των λεπίδων στη σελίδα 83.

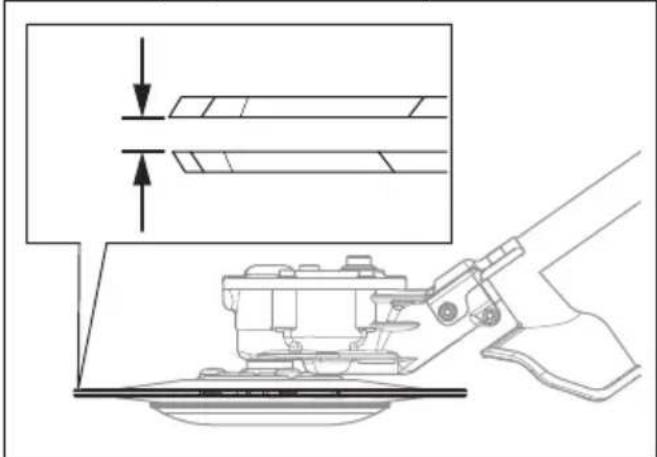

5. Ελέγξτε τους δίσκους. Βεβαιωθείτε ότι δεν υπάρχει διάκενο μεταξύ των λεπίδων. Αν υπάρχει διάκενο μεταξύ των λεπίδων, οι λεπίδες πρέπει να ρυθμιστούν. Ανατρέξτε στην ενότητα Ρύθμιση του διάκενου μεταξύ των λεπίδων στη σελίδα 84.

1. Βεβαιωθείτε ότι το δοχείο στήριξης δεν έχει υποστεί ζημιά. Αντικαταστήστε το δοχείο στήριξης, αν έχει υποστεί ζημιά.

1. Βεβαιωθείτε ότι οι βίδες στο παρελκόμενο κοπής είναι σφιγμένες.
2. Βεβαιωθείτε ότι οι λεπίδες και το προστατευτικό του παρελκόμενου κοπής δεν έχουν υποστεί ζημιά. Αντικαταστήστε τα εξαρτήματα που έχουν υποστεί ζημιά.

Οδηγίες ασφαλείας για τη συντήρηση

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το

παρελκόμενο κοπής μπορεί να συνεχίσει να περιστρέφεται αφού ελευθερωθεί το γκάζι/η σκανδάλη γκαζιού. Εάν διαθέτετε ένα βενζινοκίνητο προϊόν, αποσυνδέστε το καπάκι του μπουζί από το μπουζί. Εάν διαθέτετε ένα προϊόν που λειτουργεί με μπαταρία, αφαιρέστε την μπαταρία από το προϊόν. Προτού εκτελέσετε οποιαδήποτε εργασία συντήρησης, βεβαιωθείτε ότι το παρελκόμενο κοπής έχει σταματήσει εντελώς.

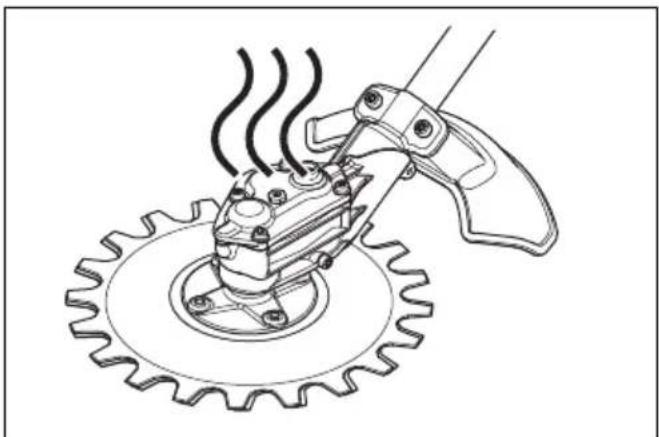

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Το περίβλημα γραναζιών αναπτύσσει υψηλή θερμοκρασία όταν το προϊόν βρίσκεται σε λειτουργία. Οι καυτές επιφάνειες μπορεί να προκαλέσουν έγκαυμα, συνεπώς μην αγγίζετε το περίβλημα γραναζιών.

- Κατά την επισκευή του παρελκόμενου κοπής, να φοράτε πάντα ανθεκτικά γάντια. Ο εξοπλισμός κοπής

είναι εξαιρετικά αιχμηρός και μπορεί εύκολα να προκαλέσει τραυματισμούς.

- Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά για τις επισκευές.

ΦΥΛΑΞΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ

Λειτουργία

Τεχνική εργασίας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μεταξύ του

προστατευτικού και του παρελκόμενου κοπής μπορεί να πιαστούν κλαδιά ή γρασίδι. Εάν διαθέτετε βενζινοκίνητο προϊόν, πρέπει πάντα να σβήνετε τον κινητήρα πριν καθαρίσετε το παρελκόμενο κοπής. Εάν διαθέτετε προϊόν που λειτουργεί με μπαταρία, πρέπει πάντα να σβήνετε το μοτέρ και να αφαιρείτε την μπαταρία από το προϊόν πριν καθαρίσετε το παρελκόμενο κοπής.

• Ανοίξτε τέρμα το γκάζι όταν εκτελείτε κοπή και μειώστε τις στροφές στο ρελαντί μετά από κάθε κοπή.

ΠΡΟΣΟΧΗ: Εάν ο κινητήρας/το

μοτέρ λειτουργεί για πολύ μεγάλο διάστημα με τέρμα το γκάζι χωρίς φορτίο, μπορεί να υποστεί ζημιά.

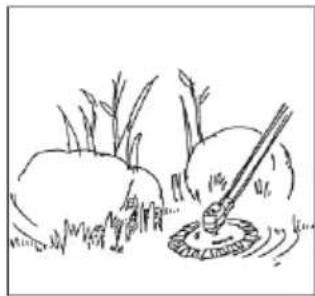

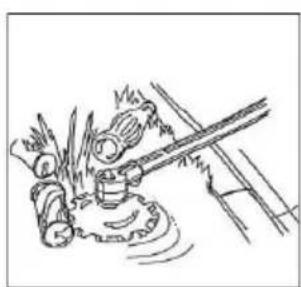

Συνιστώμενη χρήση για το παρελκόμενο κοπής

Οι λεπίδες του παρελκόμενου κοπής κινούνται σε μικρή γωνία και διαθέτουν τη δυνατότητα κοπής προς όλες τις κατευθύνσεις. Κινήστε το παρελκόμενο κοπής κατά μήκος του εδάφους, σε ύψος όπου το δοχείο στήριξης έρχεται σε επαφή με το έδαφος. Χρησιμοποιήστε το παρελκόμενο κοπής για κοπή στα εξής σημεία:

• Πάρκα και ρείθρα.

- Στο πλάι του δρόμου και κοντά σε φράκτες.

• Γύρω από πέτρες και δέντρα.

ΠΡΟΣΟΧΗ: Μην τοποθετείτε το περίβλημα γραναζιών μέσα στο νερό.

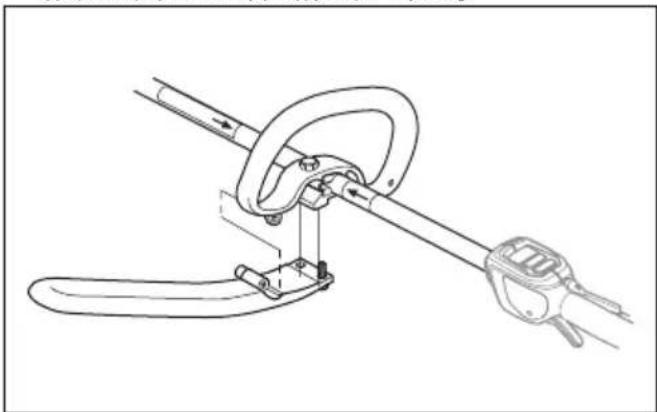

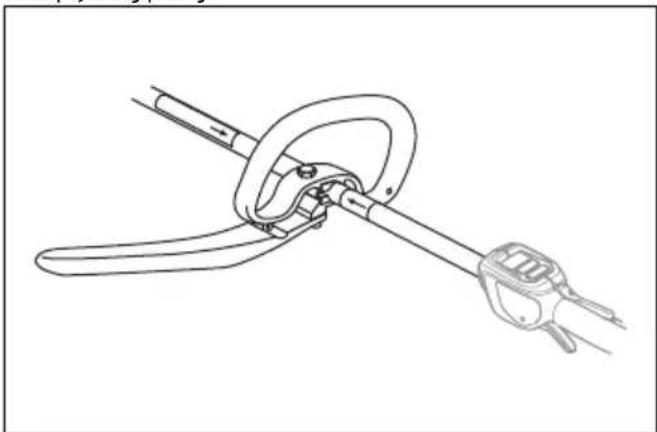

Συναρμολόγηση της χειρολαβής σχήματος Ζ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χειρολαβή σχήματος Έ πρέπει να στερεώνεται στη χειρολαβή τύπου βρόγχου εάν σκοπεύετε να χρησιμοποιήσετε το προϊόν με οποιοδήποτε από τα συνιστώμενα μεταλλικά παρελκόμενα κοπής.

1. Τοποθετήστε τη χειρολαβή σχήματος J στη χειρολαβή τύπου βρόγχου με 3 βίδες.

1. Ρυθμίστε το προϊόν σε μια άνετη θέση.

2. Σφίξτε τις βίδες.

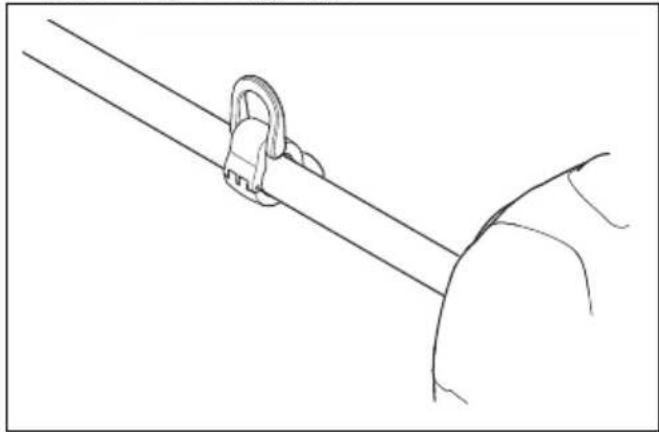

Τοποθέτηση του γάντζου στήριξης της εξάρτυσης, εάν υπάρχει

1. Τοποθετήστε το γάντζο στήριξης της εξάρτυσης ανάμεσα στα βέλη της οπίσθιας χειρολαβής και της χειρολαβής τύπου βρόγχου.

Περιεχόμενα Μην τοποθετήσετε τη χειρολαβή τύπου βρόγχου επάνω στο σήμα.

1. Ρυθμίστε τον δακτύλιο, ώστε το προϊόν να είναι ισορροπεί σταθερά και να χρησιμοποιείται εύκολα.

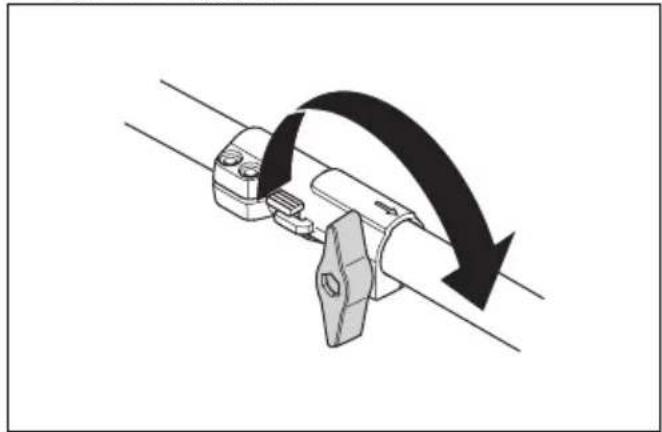

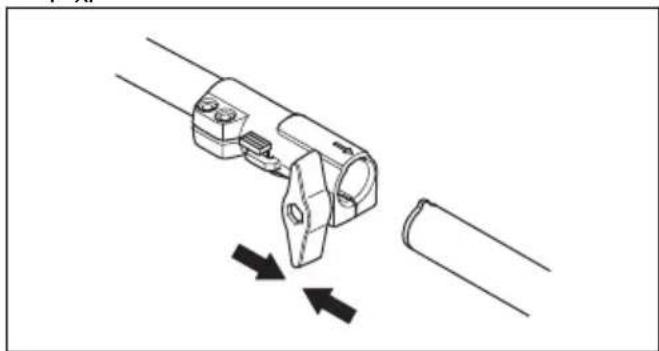

Συναρμολόγηση του άξονα δύο τμημάτων

1. Περιστρέψτε τη χειρόβιδα για να χαλαρώσετε τον σύνδεσμο.

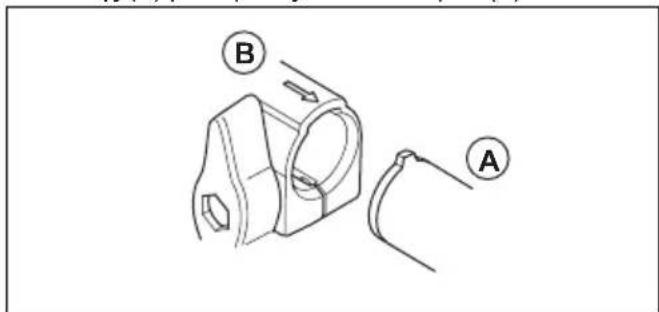

2. Ευθυγραμμίστε την προεξοχή του παρελκόμενου κοπής (Α) με το βέλος του συνδέσμου (Β).

1. Πιέστε προσεκτικά τον άξονα μέσα στο σύνδεσμο μέχρι να ακούσετε ένα κλικ.

1. Σφίξτε καλά τη χειρόβιδα.

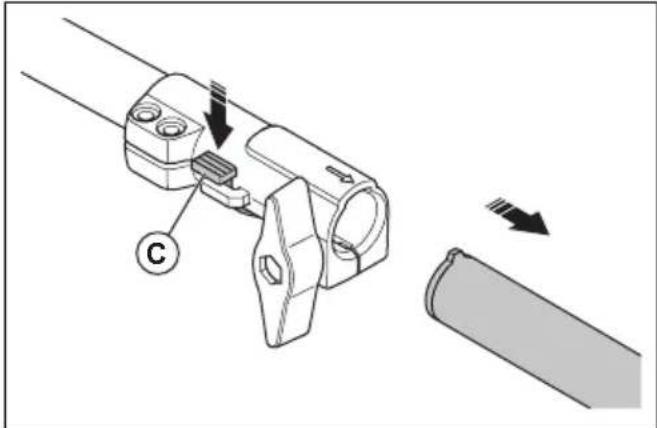

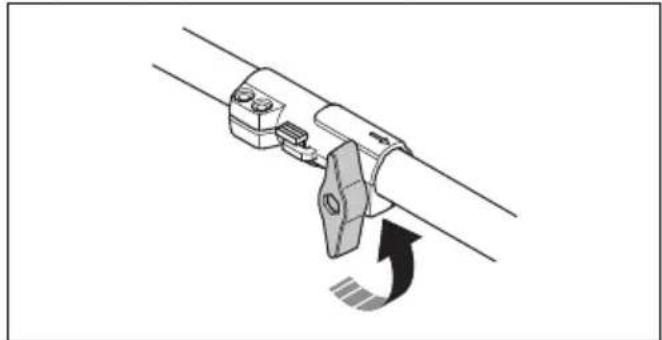

Αποσυναρμολόγηση του άξονα δύο τμημάτων

1. Περιστρέψτε τον τροχίσκο 3 ή περισσότερες φορές για να χαλαρώσετε τον σύνδεσμο.

1. Πιέστε και κρατήστε πατημένο το κουμπί (C).
2. Κρατήστε καλά το άκρο του άξονα όπου είναι προσαρτημένος ο κινητήρας/το μοτέρ.
3. Τραβήξτε το εξάρτημα κατευθείαν έξω από τον σύνδεσμο.

Παρακάτω θα βρείτε ορισμένες γενικές οδηγίες συντήρησης. Εάν χρειαστείτε περισσότερες πληροφορίες, μπορείτε να επικοινωνήσετε με το συνεργείο της περιοχής σας.

Περιεχόμενα Ο χειριστής πρέπει να εκτελεί μόνο τις εργασίες συντήρησης και σέρβις στο εξάρτημα κοπής που υποδεικνύονται στο παρόν εγχειρίδιο χρήσης. Οι υπόλοιπες εργασίες συντήρησης και σέρβις πρέπει να γίνονται από εγκεκριμένο συνεργείο.

Πρόγραμμα συντήρησης

Ακολουθεί μια λίστα με τα βήματα συντήρησης που πρέπει να εκτελούνται στο παρελκόμενο κοπής.

Συντήρηση	Καθημε-ρινά	Κάθε εβδομά-δα	Κάθε μή-να
Καθαρίστε τα εξωτερικά μέρη του προϊόντος. Χ
Βεβαιωθείτε ότι οι λεπίδες δεν έχουν υποστεί ζημιά. Αντικαταστήστε τις λεπίδες, εάν έχουν υποστεί ζημιά.	Χ
Βεβαιωθείτε ότι ο προφυλακτήρας του εξαρτήματος κοπής δεν έχει υποστεί ζημιά. Αντικαταστήστε τον προφυλακτήρα του εξαρτήματος κοπής, αν έχει υποστεί ζημιά.	Χ
Βεβαιωθείτε ότι το δοχείο στήριξης δεν έχει υποστεί ζημιά. Αντικαταστήστε το δοχείο στήριξης, αν έχει υποστεί ζημιά.	Χ
Βεβαιωθείτε ότι οι βίδες είναι σφιγμένες. Χ
Γεμίστε το περίβλημα γραναζιών με γράσο, περίπου κάθε 100 ώρες εργασίας. Χ

Καθαρισμός και λίπανση των λεπίδων

1. Απομακρύνετε από τις λεπίδες τυχόν ανεπιθύμητα υλικά πριν από και μετά τη χρήση του προϊόντος.
2. Λιπαίνετε τις λεπίδες πριν από μεγάλα χρονικά διαστήματα αποθήκευσης.

Περιεχόμενα Απευθυνθείτε στον αντιπρόσωπο σέρβις της περιοχής σας για περισσότερες πληροφορίες σχετικά με τα συνιστώμενα καθαριστικά και λιπαντικά.

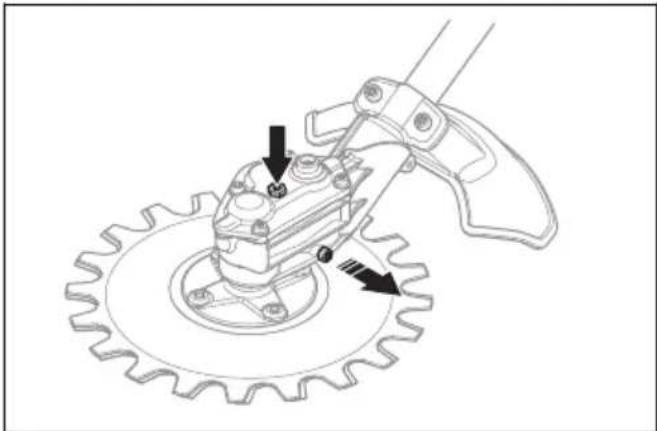

Λίπανση του περιβλήματος γραναζιών

ΠΡΟΣΟΧΗ: Μην γεμίζετε εντελώς το περίβλημα γραναζιών. Αν το περίβλημα γραναζιών είναι γεμάτο, το γράσο μπορεί να προκαλέσει ζημιά στις τσιμούχες και να εμφανιστεί διαρροή.

1. Αφαιρέστε τις τάπες γράσου.
2. Προσθέστε γράσο μέχρι την επάνω οπή.

1. Τοποθετήστε τις τάπες γράσου.

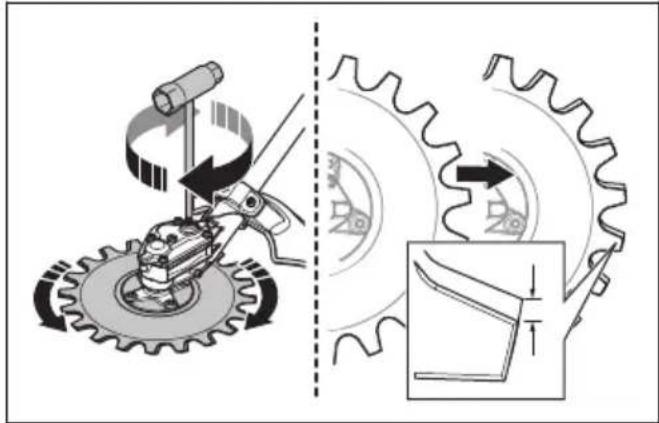

Ακόνισμα των λεπίδων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν κρατάτε τις λεπίδες, πρέπει να χρησιμοποιείτε προστατευτικά γάντια.

1. Τοποθετήστε το γερμανοπολύγωνο κλειδί στην υποδοχή του περιβλήματος γραναζιών.

2. Γυρίστε το γερμανοπολύγωνο κλειδί μέχρι να υπάρχει διαφορά 3 mm/0,12 ίντσας μεταξύ της επάνω και της κάτω λεπίδας.

1. Ακονίστε τις ακμές (Β) στις οποίες έχετε πρόσβαση με ένα τριβείο. Φροντίστε να μην στρογγυλέψετε τις ακμές (Α).

A B

1. Γυρίστε το γερμανοπολύγωνο κλειδί προς την αντίθετη κατεύθυνση για να αποκτήσετε πρόσβαση στις αντίθετες ακμές.
2. Ακονίστε τις ακμές στις οποίες έχετε πρόσβαση με ένα τριβείο.

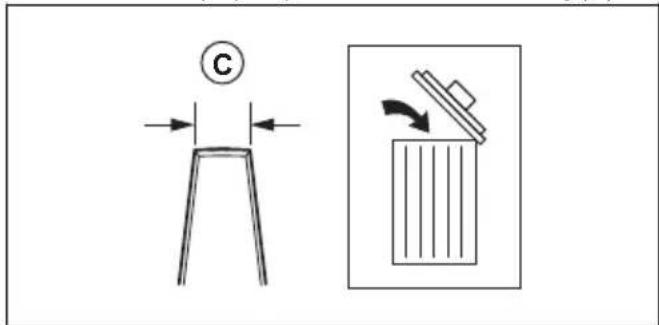

3. Αντικαταστήστε τις λεπίδες, όταν το πλάτος του δοντιού είναι μικρότερο από 8 mm/0,32 ίντσες (C).

Αντικατάσταση των λεπίδων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν κρατάτε τις λεπίδες, πρέπει να χρησιμοποιείτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να αποφύγετε τυχόν ανισορροπία και κραδασμούς στο προϊόν, καθαρίστε το παρελκόμενο κοπής κατά την αντικατάσταση των λεπίδων.

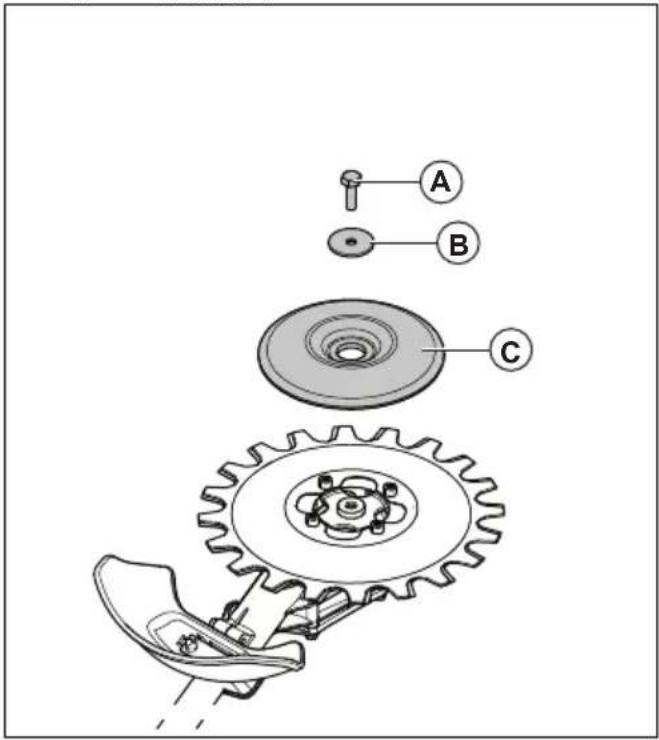

Περιεχόμενα Οι λεπίδες είναι εναλλάξιμες.

1. Αφαιρέστε την κεντρική βίδα (Α), τη ροδέλα (Β) και το δοχείο στήριξης (C).

Περιεχόμενα Η κεντρική βίδα έχει αριστερόστροφο σπείρωμα

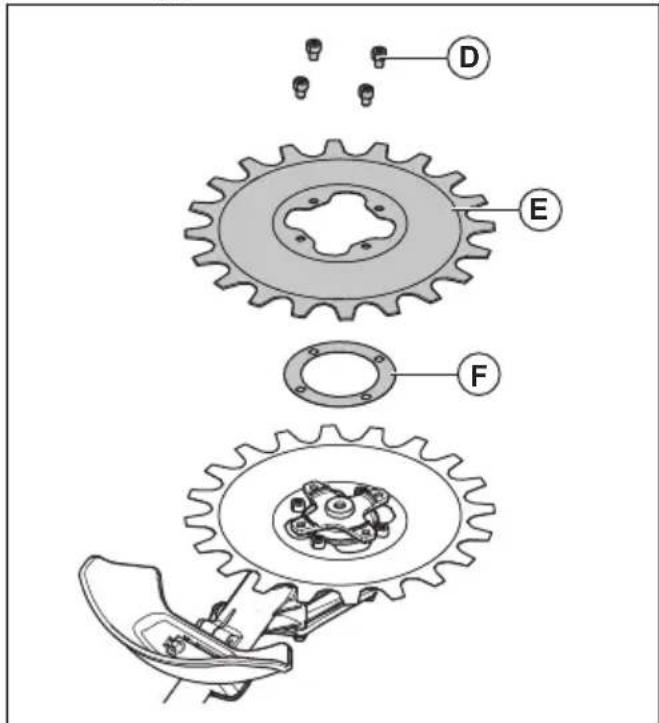

1. Αφαιρέστε τις 4 βίδες (D), την κάτω λεπίδα (E) και το δακτύλιο (F).

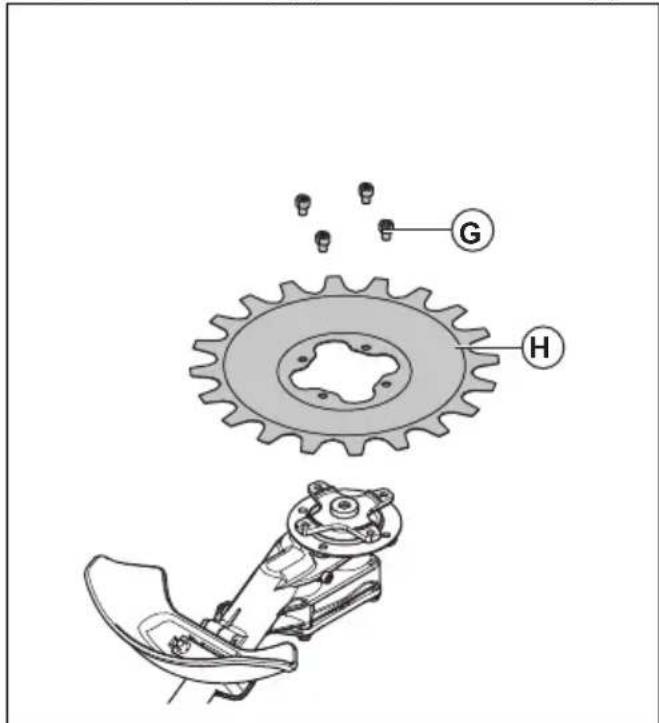

1. Αφαιρέστε τις 4 βίδες (G) και την επάνω λεπίδα (H).

1. Τοποθετήστε τις λεπίδες με την αντίστροφη σειρά. Κατά την τοποθέτηση των λεπίδων, σφίξτε εξίσου τις βίδες.
2. Σφίξτε τις βίδες (G) με ροπή 9-12 Nm.
3. Σφίξτε τις βίδες (D) με ροπή 9-12 Nm.
4. Σφίξτε την κεντρική βίδα (Α) με 15-20 Nm.

Ρύθμιση του διάκενου μεταξύ των λεπίδων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν κρατάτε τις λεπίδες, πρέπει να χρησιμοποιείτε προστατευτικά γάντια.

1. Αφαιρέστε την κάτω λεπίδα, ανατρέξτε στην ενότητα Αντικατάσταση των λεπίδων στη σελίδα 83.

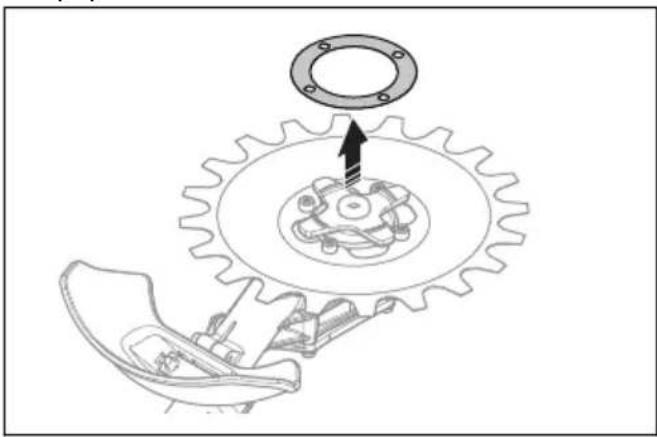

2. Αφαιρέστε το δακτύλιο.

Περιεχόμενα Αποθηκεύστε το δακτύλιο μέχρι την αντικατάσταση των λεπίδων.

1. Τοποθετήστε την κάτω λεπίδα. Κατά την τοποθέτηση των λεπίδων, σφίξτε εξίσου τις βίδες.

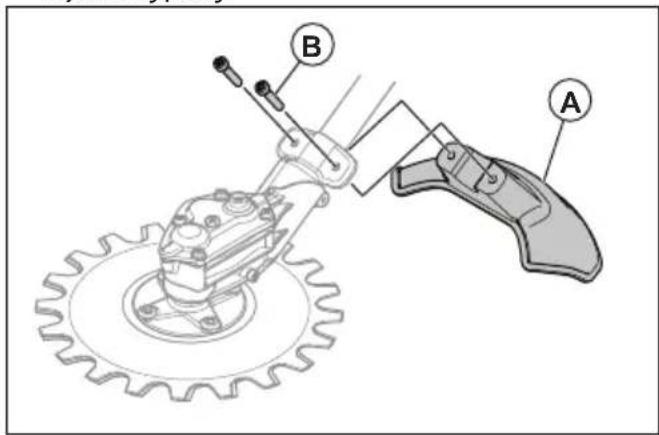

Αντικατάσταση του προστατευτικού του παρελκόμενου κοπής

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν κρατάτε τις λεπίδες, πρέπει να χρησιμοποιείτε προστατευτικά γάντια.

• Αφαιρέστε τις 2 βίδες (Β) και το προστατευτικό του παρελκόμενου κοπής (Α).
  • Τοποθετήστε το νέο προστατευτικό του παρελκόμενου κοπής (Α) με τις 2 βίδες (Β). Σφίξτε εξίσου τις βίδες.

Μεταφορά, αποθήκευση και απόρριψη

Μεταφορά και αποθήκευση

• Βεβαιωθείτε ότι το προστατευτικό μεταφοράς είναι συνδεδεμένο σωστά στο παρελκόμενο κοπής όταν το προϊόν δεν χρησιμοποιείται, μεταφέρεται ή είναι αποθηκευμένο.
  • Διατηρείτε το παρελκόμενο κοπής σε κλειδωμένη περιοχή για να αποτρέψετε την πρόσβαση σε παιδιά ή μη εγκεκριμένα άτομα.

• Στερεώστε καλά το παρελκόμενο κοπής κατά τη μεταφορά για να αποφύγετε την πρόκληση ζημιάς και ατυχημάτων.

• Βεβαιωθείτε ότι το παρελκόμενο κοπής είναι καθαρό και ότι έχει συντηρηθεί πλήρως προτού το αποθηκεύσετε για μεγάλο χρονικό διάστημα.

Τεχνικά στοιχεία

Τεχνικά στοιχεία για τα προϊόντα με βενζινοκινητήρα

RA850
Βάρος
Βάρος, κιλά 2,5
Εκπομπές θορύβου 31
Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A) 102
Στάθμη ηχητικής ισχύος, εγγυημένη LWA, dB (A) 105
Επίπεδα θορύβου 32
Ισοδύναμη στάθμη ηχητικής πίεσης στα αυτιά του χειριστή, μετρημένη κατά EN ISO 22868, dB(A)
Εξοπλισμένο με εγκεκριμένο (γνήσιο) εξάρτημα 83
Στάθμες κραδασμών 33
Αντίστοιχα επίπεδα κραδασμών (ahv,eq) στις χειρολαβές, μετρημένα κατά EN ISO 22867, m/s2
Μπροστινές/πίσω λαβές 7,1/5,2
Λεπίδες
Διάμετρος, mm 230
Ταχύτητα λεπίδας, κοπές/λεπτό 4600

Τεχνικά στοιχεία για τα προϊόντα που λειτουργούν με μπαταρία

RA850+325iLK
Βάρος
Βάρος, lb/kg 8,1+5,5/3,7+2,5
Εκπομπές θορύβου 34
Στάθμη ηχητικής ισχύος, μετρούμενη τιμή σε dB (A) 93
Στάθμη ηχητικής ισχύος, εγγυημένη L_WA , dB (A) 95
Επίπεδα θορύβου 35
Ισοδύναμη στάθμη ηχητικής πίεσης στα αυτιά του χειριστή, μετρημένη κατά EN ISO 22868, dB(A)
Εξοπλισμένο με εγκεκριμένο (γνήσιο) εξάρτημα 83
Στάθμες κραδασμών ^36
Αντίστοιχα επίπεδα κραδασμών ( a_hv,eq ) στις χειρολαβές, μετρημένα κατά EN ISO 22867, m/s ^2
Μπροστινές/πίσω λαβές 3,8/4,0
Λεπίδες
Διάμετρος, in./mm 9/230
Ταχύτητα λεπίδας, κοπές/λεπτό 3250
Γράσο Γράσο λιθίου

Δήλωση συμμόρφωσης

Δήλωση συμμόρφωσης ΕΕ

Εμείς, η Husqvarna AB, SE-561 82 Huskvarna, Σουηδία, τηλ.: [phone], δηλώνουμε με αποκλειστική μας ευθύνη ότι το προϊόν:

Περιγραφή Παλινδρομικό εξάρτημα
Μάρκα	Husqvarna
Τύπος / Μοντέλο RA850
Αναγνώριση Αριθμοί σειράς με ημερομηνία από το 2024 και έπειτα

συμμορφώνεται πλήρως με τις ακόλουθες οδηγίες και τους κανονισμούς της ΕΕ:

Κανονισμός Περιγραφή
2006/42/ΕΚ "σχετικά με τα μηχανήματα"
2014/30/ΕΕ "σχετικά με την ηλεκτρομαγνητική συμβατότητα"
2000/14/ΕΚ "σχετικά με τις εκπομπές θορύβου στο περιβάλλον"
2011/65/ΕΕ "σχετικά με τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών σε είδη ηλεκτρικού και ηλεκτρονικού εξοπλισμού"

kai óti εφαρμόζονται τα παρακάτω πρότυπα ή/και τεχνικές προδιαγραφές: EN ISO 11806-1:2022, EN IEC 63000:2018

Αριθμός πιστοποιητικού: SEC/19/2528

Ο κοινοποιημένος φορέας: Η SMP Svensk Maskinprovning AB, Box 4053, SE-904 03 Umeå, Σουηδία, διενήργησε εθελοντικά εξέταση τύπου σύμφωνα με το παράρτημα IX της οδηγίας 2006/42/EK.

Η SMP Svensk Maskinprovning AB έχει επίσης επαληθεύσει τη συμβατότητα με το παράρτημα V της οδηγίας 2000/14/ΕΚ του Συμβουλίου.

Για πληροφορίες σχετικά με τις εκπομπές θορύβου, ανατρέξτε στην ενότητα Τεχνικά στοιχεία στη σελίδα 84.

Huskvarna, 2024-12-12

$$ \mathrm {S h o t} = \mathrm {J h u l a n} $$

Stefan Holmberg, Διευθυντής Έρευνας και Ανάπτυξης, Διαχείριση τεχνολογίας, Husqvarna AB

Υπεύθυνος για την τεχνική τεκμηρίωση

Contenido

Introducción....88

Seguridad....89
