NAUDOJIMO INSTRUKCIJA RA850 HUSQVARNA

LT Operatoriaus vadovas 185-198

Techninė priežiūra.... 192

Transportavimas, saugojimas ir utilizavimas.... 195

Techniniai duomenys....195

Atitikties deklaracija.... 198

lvadas

Numatytasis naudojimas

PERSPĖJIMAS: Pjovimo įtaisą galima naudoti tik su kitais suderinamais gaminiais. Žr. gaminio naudotojo instrukcija.

Pjovimo įtaisas naudojamas žolei pjauti.

Pasižymėkite: Nacionaliniai įstatymai gali nustatyti apribojimus šio produkto naudojimui.

Gaminio aprašas

Mes nuolat siekiame tobulinti savo gaminius, pasilikdami sau teisę keisti jų formą ir išvaizdą be išankstinio pranešimo.

Pasižymėkite: Šiame vadove apžvelgiami tiek benzininis, tiek akumuliatorinis gaminys.

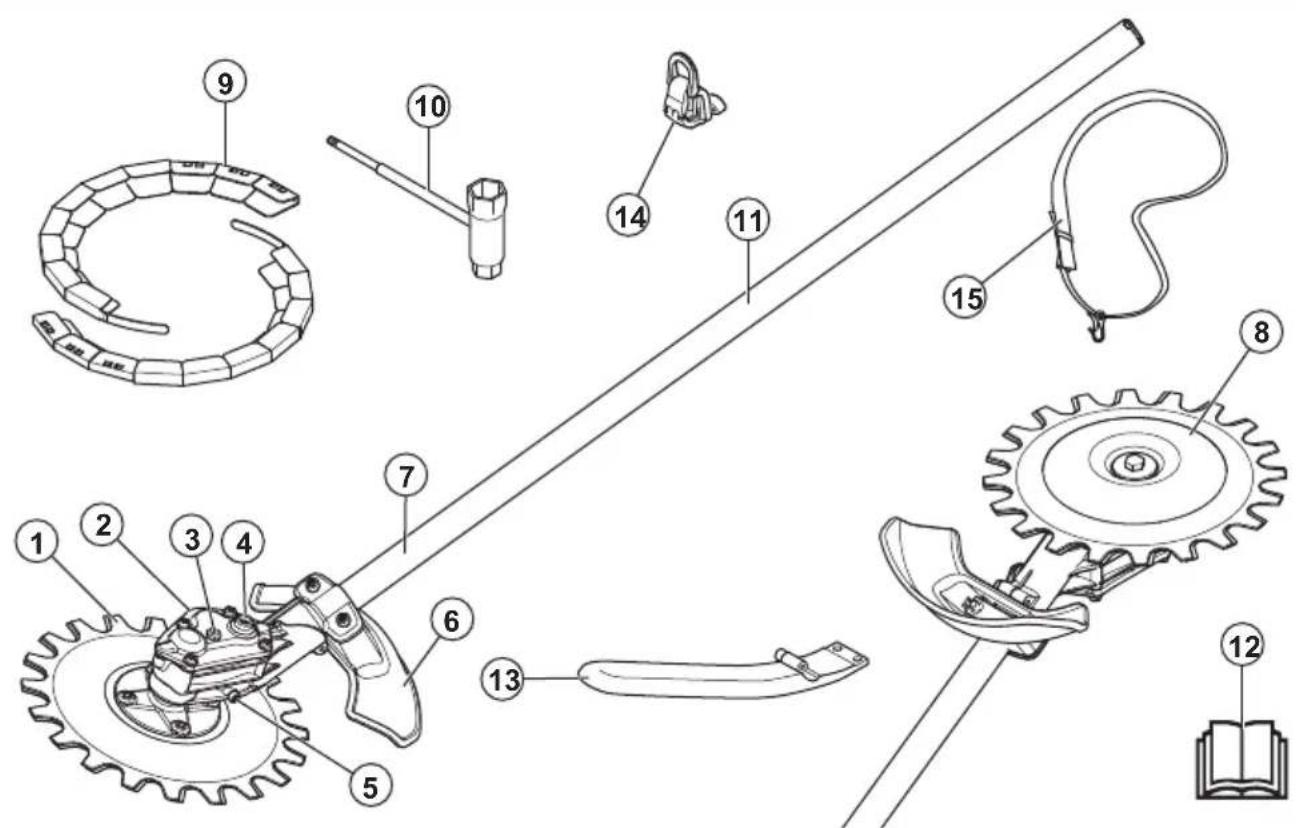

Pjovimo įtaiso apžvalga

1. Peilis
2. Pavaros korpusas
3. Viršutinio tepimo taško kaištis
4. Lizdas rankiniam peilių perkėlimui
5. Apatinio tepimo taško kaištis
6. Pjovimo įtaiso apsauginis elementas

7. Velenas

8. Atraminis gaubtas

9. Transportavimui skirtas apsauginis elementas

10. Kombinuotasis veržliaraktis

11. Informacinė ir įspėjimo lentelė

12. Naudojimo instrukcija
13. J rankena
14. Laikymo diržų pakabos kabliukas

15. Diržai

Simboliai ant įtaiso ir maitinimo bloko

Aplaidžiai ar netinkamai naudojant ši priedą gali būti sunkiai ar net mirtinai sužeistas naudotojas ar kiti žmonės.

Prieš naudodami priedą atidžiai perskaitykite naudojimo instrukciją ir įsitikinkite, ar viską gerai supratote.

Naudokite patvirtintas apsaugines ausines ir apsauginius akinius. Jei aplinkoje yra dulkių, naudokite kvėpavimo kaukę.

Naudokite patvirtintą galvos apsaugą, apsaugines ausines ir akių apsaugos priemones.

Visada mūvėkite patvirtintas apsaugines pirštines.

Avėkite tvirtus, neslystančius batus.

Maksimalus pjūvių skaičius per minutę

Iš jrenginio gali išskrieti pašaliniai objektai, kurie gali sužeisti.

Naudodami jrenginj laikykitės ne mažesniu kaip 15 m / 50 pėd. atstumu nuo žmonių ir gyvūnų.

Naudotojas turi stebėti, kad nei žmonės, nei gyvūnai neprisiartintų arčiau kaip 15 metrų atstumu. Jeigu toje pačioje vietoje dirba keli naudotojai, tarp jų reikia išlaikyti ne mažesnį kaip 15 m atstumą. įtaisas gali stipriai išsviesti objektus, kurie gali atšokti atgal. ir sunkiai sužaloti akis, jeigu nenaudojate rekomenduojamos saugos įrangos.

I aplinką skleidžiamo triukšmo etiketė atitinka ES ir JK direktyvas bei reglamentus. Gaminio garantuotas garso galios lygis nurodytas Techniniai duomenys psl. 195ir etiketėje.

Šis įtaisas atitinka jam taikomas EB direktyvas.

yyyywwxxxx Lazeriu įspaustoje nominaliųjų parametru plokštelėje nurodytas serijos numeris. yyyy yra pagaminimo metai, o ww yra pagaminimo savaitė.

Pasižymėkite: Kiti ant priedo pateikti simboliai (lipdukai) skirti specialiems kai kurių rinkų sertifikavimo reikalavimams.

Sauga

SVARBIOS SAUGOS INSTRUKCIJOS

Saugos ženklų reikšmės

Įspėjimai, perspėjimai ir pastabos yra skirtos atkreipti dėmesį i ypač svarbias naudotojo instrukcijos dalis.

PERSPĖJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus

arba, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gaminį ir (arba) priedą, kitas medžiagas arba padaryti żalą aplinkai, jei nesilaikoma naudotojo instrukcijoje pateiktų nurodymų.

Pasižymėkite: Naudojama pateikti daugiau, nei būtina esamoje situacijoje, informacijos.

Perskaitykite visas instrukcijas

PERSPĖJIMAS: Naudojant elektrinius sodo prietaisus, visada reikia laikytis pagrindinių saugos priemonių, kad būtų sumažinta gaisro, elektros smūgio ir sužalojimų rizika, įskaitant šiuos nurodymus:

Bendrieji saugos nurodymai

PERSPĖJIMAS: Prieš naudodami priedą, perskaitykite toliau esančius saugos nurodymus.

• Prieš naudodami priedą atidžiai perskaitykite naudojimo instrukciją ir jsitikinkite, ar viską gerai supratote.
• Šios instrukcijos papildo gaminio instrukcijas. Informacijos apie kitas procedūras rasite savo gaminio naudojimo instrukcijose.
• Be gamintojo leidimo jokiu atveju negalima keisti originalios priedo konstrukcijos. Nenaudokite priedo, kurj galėjo modifikuoti kiti asmenys ir naudokite tik originalius priedus. Nesuderinti konstrukcijos pakeitimai bei nepritaikytos detalės gali sukelti rimtus kūno sužalojimus ir net mirtį.
• Ilgalaikė vibracija gali pakenkti silpnesnės sveikatos žmonių kraujo apytakai ir nervų sistemai. Pajutę somatinius negalavimo požymius, kreipkitės į gydytoją. Simptomai yra nutirpimas, nejautrumas, badymas, dilgčiojimas, skausmas, silpnumas, odos spalvos ir būklės pakitimas. Šie simptomai dažniausiai pasireiškia pirštuose, plaštakose ir rankų sąnariuose. Šie požymiai gali labiau paūmėti esant žemai temperatūrai.

Naudojimo saugos instrukcijos

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjimus.

• Produktą naudokite tik śiose instrukcijose nurodytiems darbams. Žr. Numatytasis naudojimas psl. 185.
• Nenaudokite gaminio, jei nesate įsitikinę, kad galite juo naudotis.
• Neeksploatuokite gaminio, jeigu esate pavargę, sergate, vartojote alkoholio, narkotikų ar vaistų. Tokiu atveju gali suprastėti regėjimas, nuovoka ar koordinacija.
• Nenaudokite gaminio, jei nelaimės atveju negalėtumėte sulaukti pagalbos.
• Nenaudokite gaminio, jei yra pažeidimo požymiu.

• lsitikinkite, kad pjovimo įtaisas visada sustoja, kai variklis veikia tuščiają eiga arba kai atleistas maitinimo jungiklis.

• Pasirūpinkite, kad niekas neprisiartintų per 15 m / 50 pėd., kai pjaunate. Isitikinkite, kad darbo vietoje yra tik įgalioti asmenys.

• Neleiskite vaikams naudoti ar artintis prie gaminio.
• Rūpinkitės darbo vietos švara ir apšvietimu. Gaminio niekada nenaudokite blogu oru, pavyzdžiui, kai kyla rūkas, gali žaibuoti, stipriai lyja, pučiant stipriam vėjui, stipriai šalant.
• Jei darbo metu i peilius kas nors jsivelia, sustabdykite variklj ir palaukite, kol peiliai sustos. Jei turite benzinu varomą gaminj, nuo uždegimo žvakės nuimkite uždegimo žvakės antgalj. Jei turite akumuliatoriumi varomą gaminj, išimkite akumuliatorių. Istatykite kombinuotajį veržliaraktį i pavaros korpuso lizdą, kad pajudintumėte peilius, žr. Peilių galandimas psl. 193.
• Jei darbo metu peiliai pažeidžiami, viršutinis ir apatiniai peiliai gali susikabinti. Nelieskite peilių, jie gali staigiai pajudėti ir sužaloti.
• Dirbdami privalote stoveti saugiai ir stabiliai.
• Gaminys gali dideliu greičiu išsviesti pašalinius objektus. Pasirūpinkite, kad visi darbo vietoje esantys asmenys naudotų asmenines apsaugines priemones. Iš darbo vietos pašalinkite pašalinius objektus.
• Dirbdami su apsauginėmis ausinėmis stebėkite darbo vietą. Išjunge variklį būtinai nusiimkite apsaugines ausines.
• Jei gaminys nejprastai vibruoja, sustabdykite variklj. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės nuimkite uždegimo žvakės antgalį. Jei turite akumuliatoriumi varomą gaminį, išimkite akumuliatorių. Pasistenkite nedelsiant surasti priežastį. Paprastai vibracija įspėja apie gedimą.
• Nepalikite gaminio be priežiūros, kai užvestas variklis.

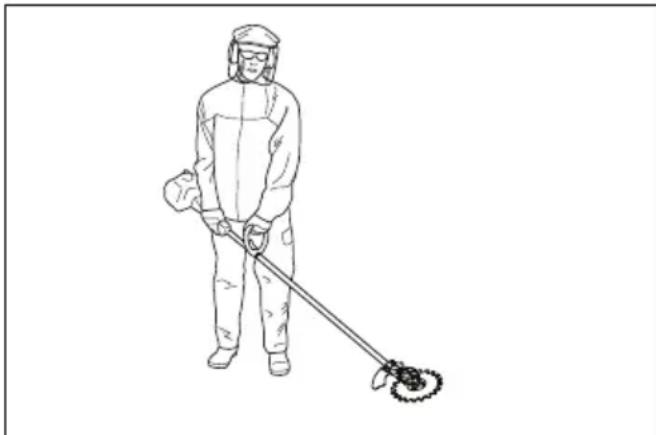

• Laikykite jrenginį abiem rankomis. Gaminį laikykite dešinėje kūno pusėje. Gaminį naudokite nuleidę pjovimo įtaisą žemiau liemens.

• Pjovimo įtaisas turi pjauti nuo naudotojo. Jei pjaunama link naudotojo, gali kilti rimto sužeidimo pavojus.
• [sitikinkite, ar veikiant varikliui, rankos ir kojos néra šalia peilio.

PERSPĖJIMAS: Prieš naudodami gaminį, perskaitykite toliau esančius įspėjimus.

• Naudodami jrenginį būtinai dévėkite patvirtintas asmenines apsaugines priemones. Asmeninės apsauginės priemonės nepadės visiškai išvengti pavojaus susižeisti, tačiau nelaimingo atsitikimo atveju mažiau nukentėsite. Leiskite prekybos atstovui padėti pasirinkti tinkamą įrangą.
• Naudokite apsauginj šalmą ten, kur gali būti krentančių daiktų

- Ilgalaikis triukšmo poveikis gali pakenkti klausai. Apskritai akumuliatoriniai gaminiai yra tylüs, tačiau klausai galima pakenkti ilgai naudojant esant tam tikram triukšmo lygiui. Husqvarna rekomenduoja operatoriams naudoti apsaugines ausines, kai gaminiai ilgą laiką naudojami be pertraukos. Ilgą laiką reguliariai gaminį naudojantys vartotojai turėtų reguliariai tikrintis klausą. Atkreipkite dėmesį, kad apsauginės ausinės apriboja galimybes girdėti garsus ir įspėjimo signalus.

- Naudokite patvirtintas akių apsaugos priemones. Jei naudojamas apsauginis skydelis, turi būti nešiojami ir patvirtinti apsauginiai akiniai. Patvirtinti apsauginiai akiniai yra tie, kurie atitinka JAV ANSI Z87.1 standartą arba ES EN 166 standartą.

- Kai būtina, pvz., apžiūrint arba valant pjovimo gamini, užsimaukite pirštines.

- Apsiaukite apsauginiais auliniais batais arba batais neslidžiais padais.

- Vilkėkite iš stiprios medžiagos pagamintus drabužius. Būtinai mūvėkite tvirtas, ilgas kelnes, vilkėkite aprangą ilgomis rankovėmis Nevilkėkite laisvų drabužių, kurie gali užkibti už krūmokšnių ir šakų. Nenešiokite papuošalų, trumpų kelnių, atvirų batų ir nevaikščiokite basomis. Saugiai susisekite plaukus aukščiau pečių.

- Jei kyla dulkių pavojus, naudokite kvėpavimo apsaugą.

- Netoliese turi būti pirmosios pagalbos vaistinėlė.

Priedo apsauginės priemonės

PERSPĖJIMAS: Prieš naudodami gamini, perskaitykite toliau esančius įspėjamuosius nurodymus.

Šiame skyriuje pasakojama apie priedo saugos priemones, jų paskirtį ir patariama, kaip atlikti patikrą ir

ją prižiūrėti siekiant, kad įrenginys veiktų tinkamai. Žr. instrukcijas prie antraštės Pjovimo įtaiso apžvalga psl. 185 ir sužinokite, kokioje vietoje tos dalys yra priede.

Priedo tarnavimo laikas gali sutrumpėti, o nelaimingų atsitikimų pavojus gali padidėti, jei priedas nebus tinkamai prižiūrimas, o aptarnavimas ir (arba) remonto darbai nebus atliekami profesionaliai. Prireikus daugiau informacijos, prašome kreiptis į artimiausią techninės priežiūros atstovą.

PERSPÉJIMAS: Niekada

nenaudokite priedo, kurio apsauginės dalys yra pažeistos. Priedo saugos įranga turi būti tikrinama ir prižiūrima taip, kaip yra aprašyta šiame skyrelyje. Jei priedas neatitinka bet kurio iš šių kontrolinių reikalavimų, kreipkitės į savo techninės priežiūros atstovą dėl gaminio remonto.

PERSPÉJIMAS: Gaminio techniné

priežiūra ir taisymas reikalauja specialaus pasirengimo. Tai ypač susiję su gaminio saugos įranga. Jei jūsų gaminys neatitiks nors vieno iš toliau pateiktų kontrolės reikalavimų, kreipkitės į sertifikuotą remonto dirbtuvę. [sigijus mūsų gamini, garantuojame profesionalų aptarnavimą ir techninę priežiūra. Jei gamino pardavėjas neatlieka aptarnavimo, paprašykite jo duoti artimiausios remonto dirbtuvės adresą.

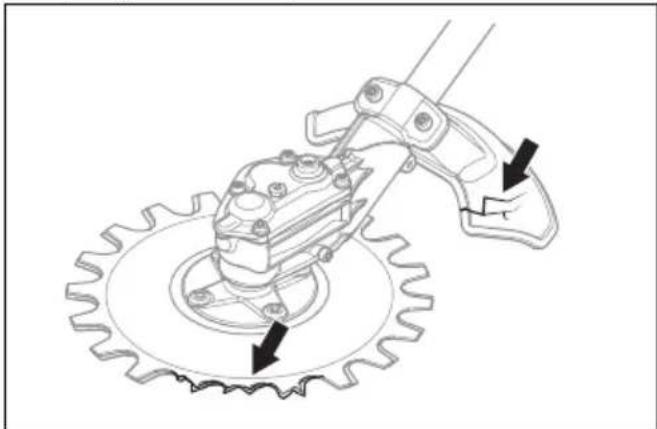

Pjovimo įtaiso ir pjovimo įtaiso apsaugos tikrinimas

PERSPĖJIMAS: Nenaudokite pjovimo įtaiso, jei nejrengta patvirtinta pjovimo įtaiso apsauga. Jei sumontuotas netinkamas ar pažeistas pjovimo įtaiso apsaugas, galima susižeisti.

1. Išjunkite variklj ir įsitikinkite, kad pjovimo įtaisas sustojo.
2. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės nuimkite uždegimo žvakės antgalį. Jei turite akumuliatoriumi varomą gaminį, išimkite akumuliatorių iš gaminio.
3. Užsimaukite apsaugines pirštines.

4. Patikrinkite, ar nepažeisti peiliai. Jei peiliai pažeisti, pakeiskite. Žr. Peilių keitimas psl. 194.

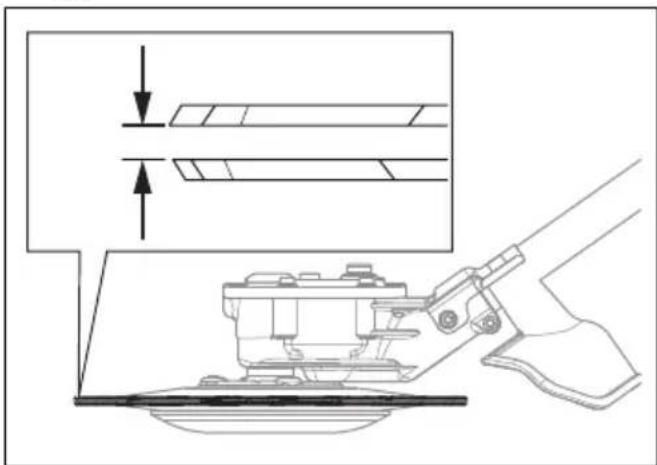

5. Patikrinkite peilius. Isitikinkite, kad tarp peilių nėra tarpo. Jei tarp peilių yra tarpas, peilius galima pareguliuoti. Žr. Tarpo tarp peilių reguliavimas psl. 195.

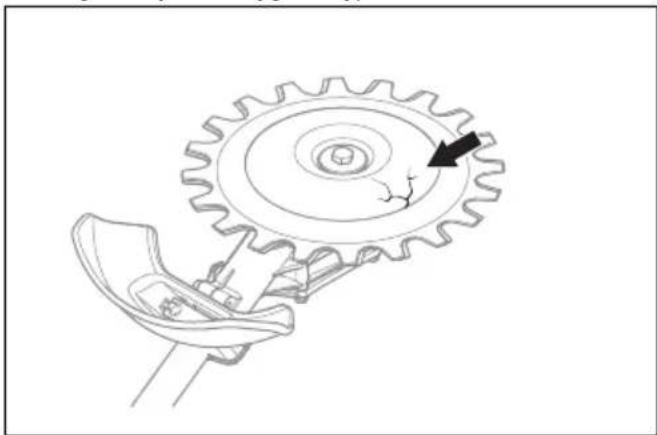

1. Isitikinkite, kad nepažeistas atraminis gaubtas. Sugadintą atraminį gaubtą pakeiskite.

1. Isitikinkite, kad priveržti pjovimo įtaiso varžtai.

2. Patikrinkite, ar nepažeistas peilis ir pjovimo įtaiso apsauga. Pakeiskite pažeistas dalis.

Priežiūros saugos instrukcijos

PERSPÉJIMAS: Pjovimo įtaisas gali suktis toliau, atleidus akceleratorių / maitinimo mygtuką. Jei turite benzinu varomą gaminį, nuo uždegimo žvakės nuimkite uždegimo žvakės antgalį. Jei turite akumuliatoriumi varomą gaminį, išimkite

akumuliatorių iš gaminio. Prieš atlikdami priežiūros darbus, įsitikinkite, kad pjovimo įtaisas visiškais sustojo.

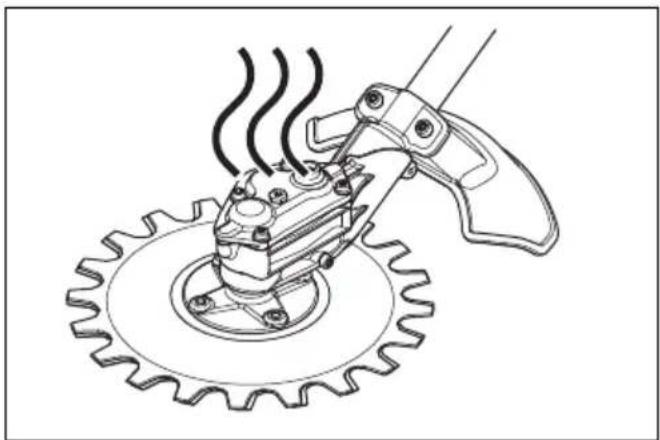

PERSPĖJIMAS: Naudojant gamini pavaros korpusas ikaista. Karšti paviršiai gali nudeginti, nelieskite pavaros korpuso.

- Remontuodami pjovimo įrangą visada naudokite stiprias pirštines. Pjovimo įranga yra labai aštri ir ja galima lengvai įsipjauti. - Remontuodami įrenginį naudokite tik originalias atsargines dalis.

SAUGOKITE ŠIAS INSTRUKCIJAS

Naudojimas

Darbo technika

PERSPÉJIMAS: Šakos ar žolė gali įkliūti tarp pjovimo įtaiso apsaugos ir pjovimo įtaiso. Jei turite benzinu varomą gaminį, prieš valydami pjovimo įtaisą visada sustabdykite variklį. Jei turite akumuliatoriumi varomą gaminį, prieš valydami pjovimo įtaisą visada sustabdykite variklį ir iš gaminio išimkite akumuliatorių.

- Pjaukite maksimaliai nuspađe akceleratorių / maksimaliu greičiu, o kaskart perpjovę iškart sumažinkite greitį iki tuščiosios eigos greičio.

PASTABA: Jei variklis ilgą laiką veikia maksimaliu akceleratoriumi be apkrovos, galite ji pažeisti.

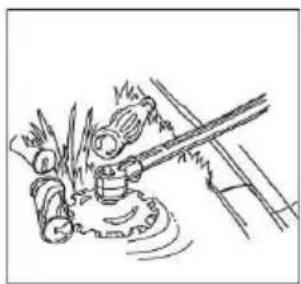

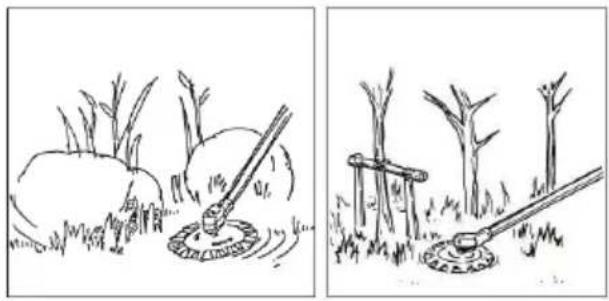

Rekomenduojamas pjovimo įtaiso naudojimas

Pjovimo įtaiso peiliai juda nedideliu kampu ir gali pjauti visomis kryptimis. Mosuokite pjovimo įtaisu palei žemę, atrėmę atraminį gaubtą i žemės paviršių. Naudokite pjovimo įtaisą pjauti:

- parkams ir pakelėms;

- pakelėms ir patvorėms;

- aplink akmenis ir medžius;

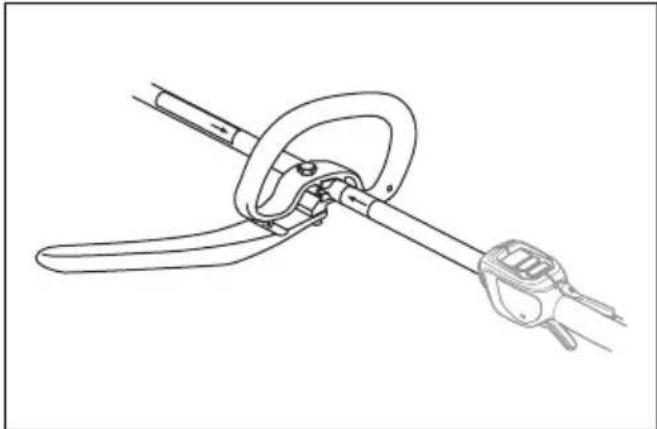

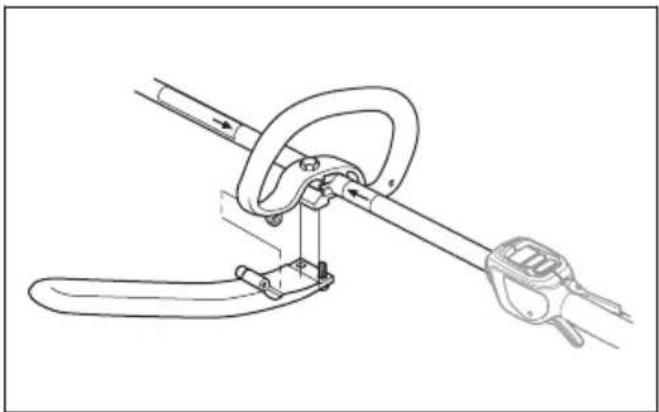

PERSPÉJIMAS: J rankeną būtina pritvirtinti prie kilpinės rankenos, jei ketinate gaminiu naudotis su bet kokiais rekomenduojamais metaliniais pjovimo įtaisais.

1. Pritvirtinkite J rankeną prie kilpinės rankenos 3 varžtais.

1. Nustatykite patogią gaminio padėtį.

2. Priveržkite varžtus.

Laikymo diržų pakabos kabliuko tvirtinimas (jei taikoma)

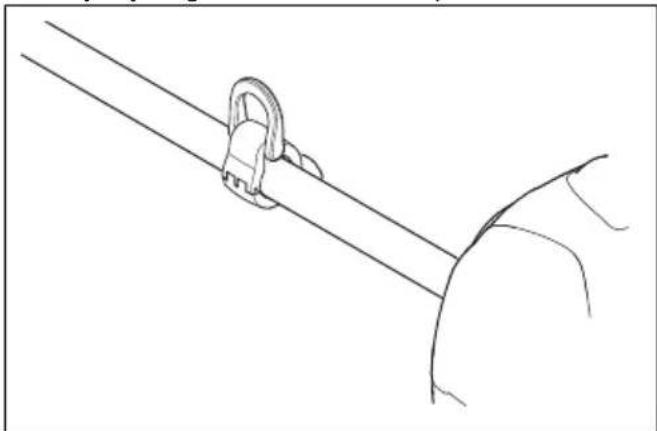

1. Laikymo diržų pakabos kabliuką tvirtinkite tarp rodyklių ant galinės rankenos ir kilpinės rankenos.

Pasižymėkite: Neuždenkite kilpine rankena lipduko.

1. Pareguluokite žiedą, kad gaminys būtų subalansuotas ir jį būtų lengva naudoti.

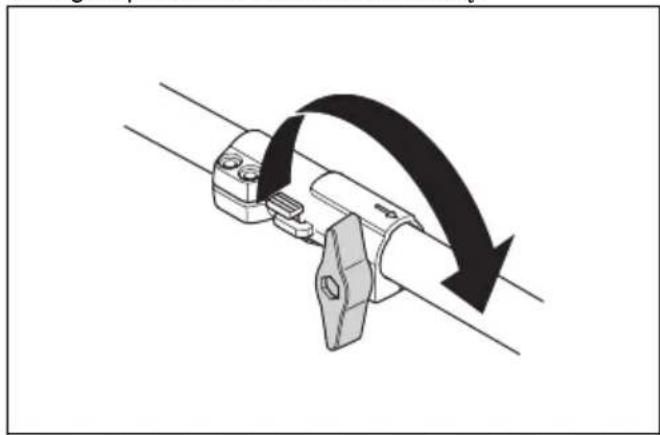

Dviejų dalių veleno surinkimas

1. Pasukite rankenėle, kad atlaisvintumėte movą.

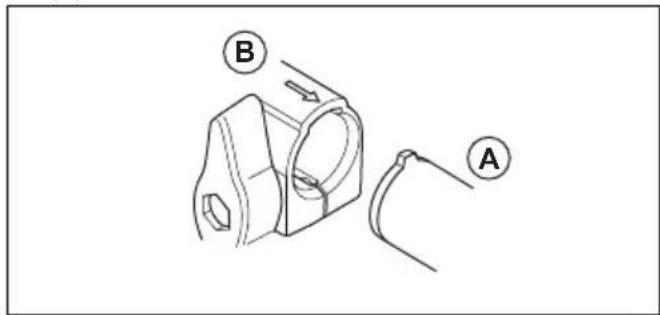

2. Sulygiuokite pjovimo įtaisą (A) su strėle ant movos (B).

1. Atsargiai stumkite veleną i movą, kol išgirsite spragtelėjimą.

1. Iki galo priveržkite tvirtinimo rankenėlę.

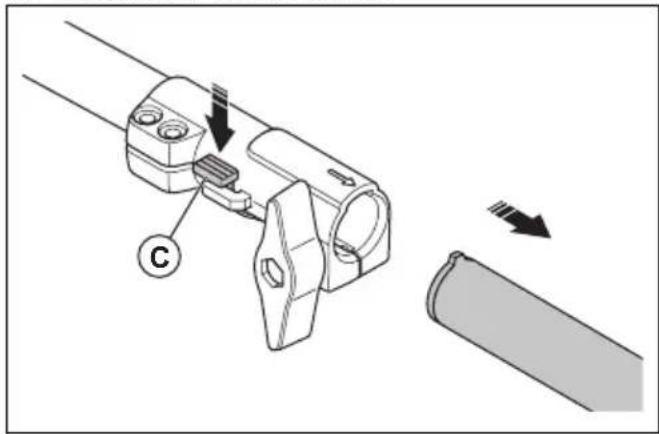

Dviejų dalių veleno išrinkimas

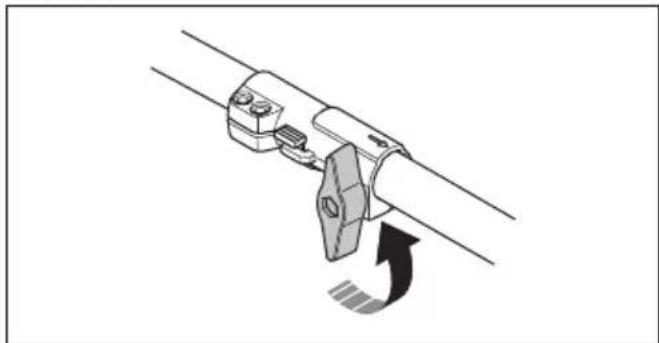

1. Pasukite rankenėlę 3 kartus, kad atlaisvintumėte movą.

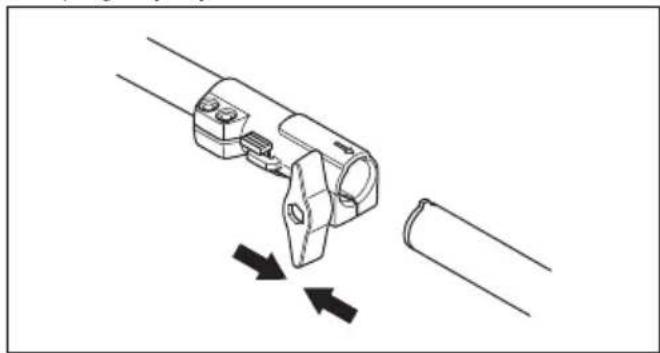

1. Paspauskite ir laikykite nuspaude mygtuką (C).
2. Tvirtai laikykite už veleno galo, prie kurio prijungtas variklis.
3. Priedą traukite iš movos tiesiai.

Toliau pateikiamos bendros priežiūros instrukcijos. Jei reikia daugiau informacijos, prašome kreiptis i techninio aptarnavimo dirbtuves.

Techninės priežiūros grafikas

Toliau pateiktas pjovimo įtaiso priežiūros darbų sąrašas.

Pasižymėkite: Naudotojas privalo atlikti tik šioje naudojimo instrukcijoje pateikiamus priežiūros darbus. Kiti techninės priežiūros darbai turi būti atliekami patvirtintose techninės priežiūros dirbtuvėse.

Techninė priežiūra	Kasdien	Kas sa- vaitę	Kas mė- nesį
Valykite išorines gaminio dalis. X
Patikrinkite, ar nepažeisti peiliai. Jei peiliai pažeisti, pakeiskite. X
Įsitikinkite, kad pjovimo įtaiso apsaugas nepažeistas. Jeigu pjovimo įtaiso apsau- ga sugadinta, ją pakeiskite.	X
Įsitikinkite, kad nepažeistas atraminis gaubtas. Sugadintą atraminį gaubtą pa- keiskite.	X
Įsitikinkite, kad varžtai gerai priveržti. X
Pripildykite pavaros korpusą tepalu maždaug kas 100 darbo valandų. X

Peilių valymas ir tepimas

1. Prieš naudodami gamini ir ji panaudoje nuvalykite pašalines medžiagas nuo peilių.
2. Jeigu ketinate ilgą laiką nenaudoti, sutepkite peilius.

Pasižymėkite: Dėl išsamesnės informacijos apie rekomenduojamas valymo medžiagas ir tepalus kreipkitės į techninės priežiūros atstovą.

PASTABA: Nepripildykite sklidinai pavaros korpuso. Jei pavaros korpusas yra pilnas, tepalas gali pažeisti tarpiklius ir sukelti nutekėjima.

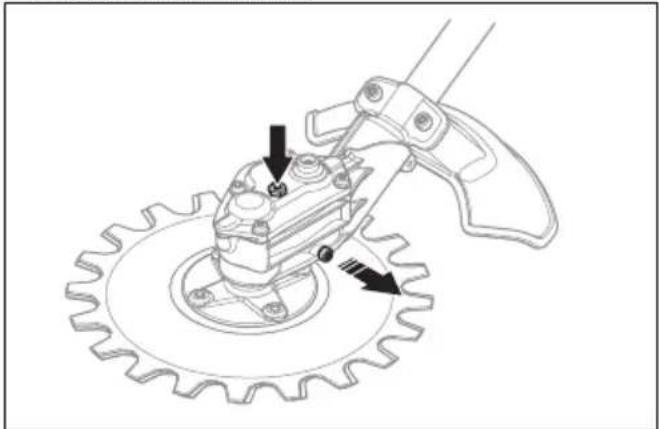

1. Išimkite sutepimo angos kaiščius.
2. Sutepkite viršutinę angą.

1. [statykite sutepimo angos kaiščius.

Peilių galandimas

PERSPĖJIMAS: Peilius laikykite apsimovę apsaugines pirštines.

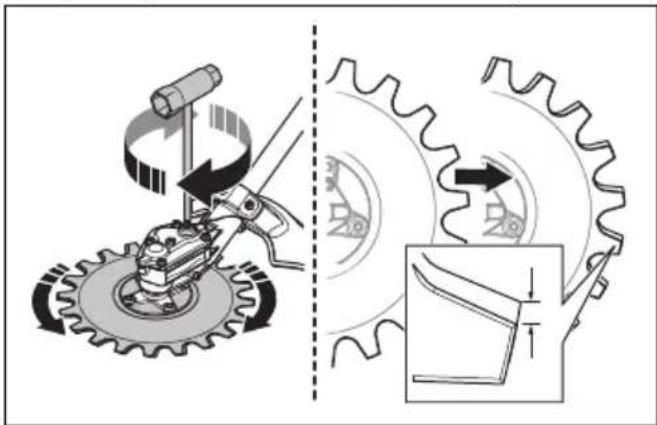

1. Istatykite kombinuotą veržliaraktį i pavaros korpuso lizda.
2. Sukite kombinuotą veržliaraktį, kol tarp viršutinio ir apatinio peilio atsiras 3 mm / 0,12 col tarpas.

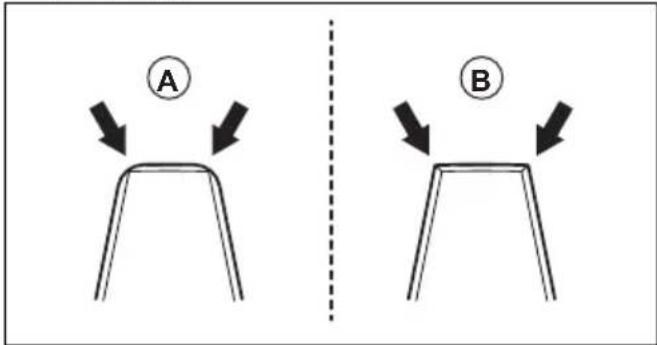

1. Pagaląskite ašmenis (B), kuriuos pasiekiate galandimo staklėmis. Jokiu būdu neužapvalinkite ašmenų (A).

A B

1. Sukite kombinuotą veržliaraktį priešinga kryptimi, kad pasiektumėte priešingus ašmenis.

2. Pagaląskite ašmenis, kuriuos pasiekiate galandimo staklėmis.

3. Kai dantuko plotis taps mažesnis nei 8 mm / 0,32 col. (C), peilius pakeiskite.

PERSPĖJIMAS: Peilius laikykite apsimovę apsaugines pirštines.

PERSPĖJIMAS: Kad gaminys būtų subalansuotas ir nevibruotų, keisdami peilius išvalykite pjovimo įtaisą.

Pasižymėkite: Peiliai yra keičiami.

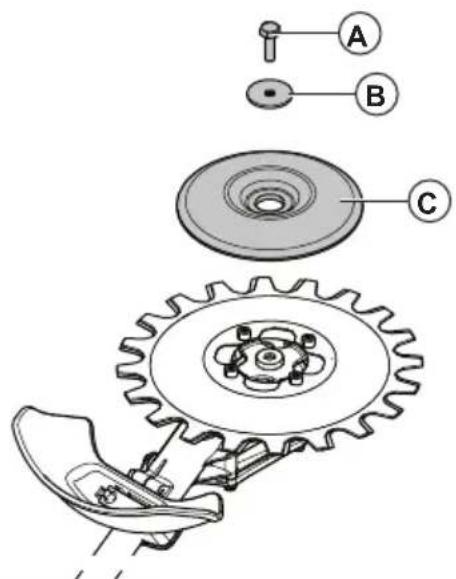

1. Išsukite centrini varžta (A), nuimkite poveržle (B) ir atramini gaubta (C).

Pasižymėkite: Centrinio varžto sriegis yra kairinis

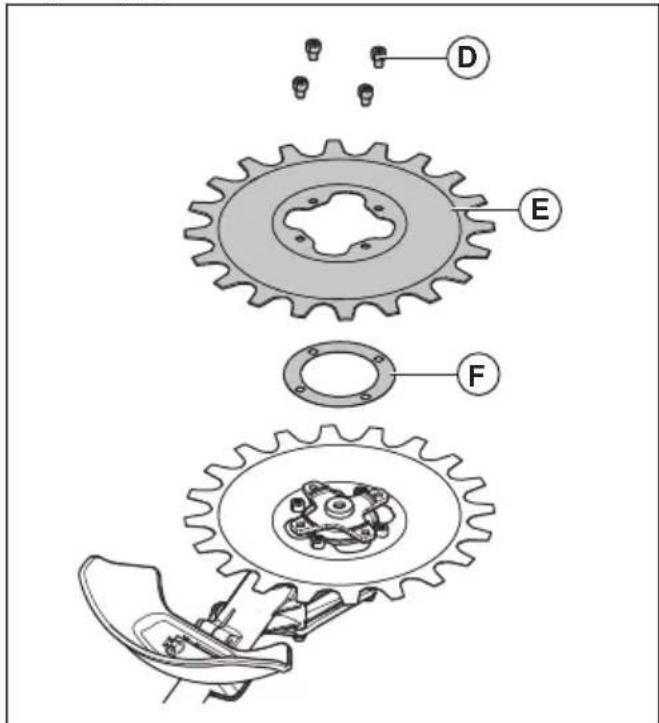

1. Išsukite 4 varžtus (D), nuimkite apatinj peilj (E) ir pleištą (F).

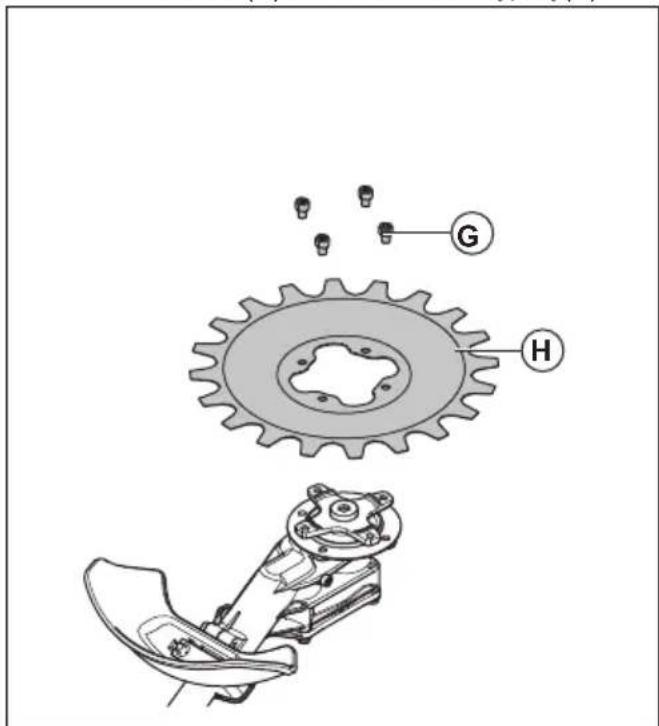

1. Išsukite 4 varžtus (G) ir nuimkite viršutinį peilį (H).

1. Pritvirtinkite peilius priešinga tvarka. Tvirtindami peilius priveržkite varžtus vienoda jėga.
2. Priveržkite varžtus (G) 9–12 Nm jėga.
3. Priveržkite varžtus (D) 9–12 Nm jęga.
4. Priveržkite centrinį varžtą (A) 15–20 Nm jėga.

Tarpo tarp peilių reguliavimas

PERSPĖJIMAS: Peilius laikykite apsimovę apsaugines pirštines.

1. Nuimkite apatinį peilį, žr. Peilių keitimas psl. 194.

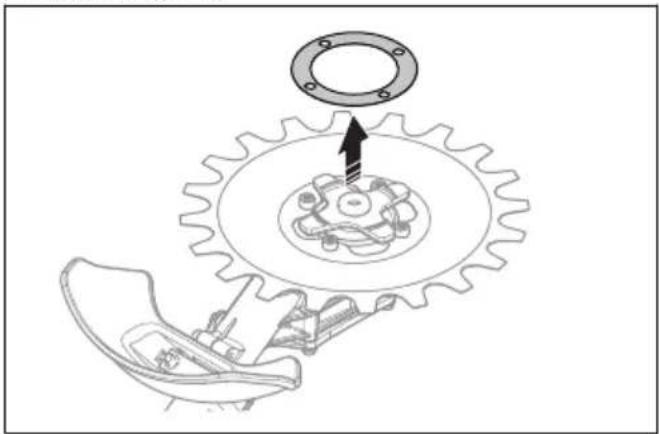

2. Ištraukite pleištą.

Pasižymėkite: Saugokite pleištą kitam peilių keitimui.

1. Pritvirtinkite apatinj peilj. Tvirtindami peilius priveržkite varžtus vienoda jęga.

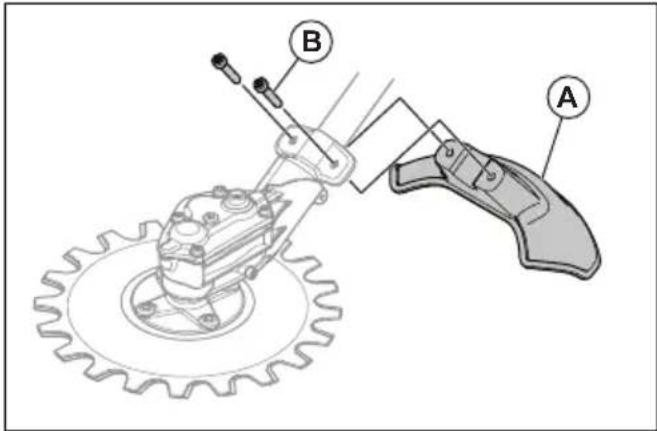

Pjovimo įtaiso apsaugos keitimas

PERSPĖJIMAS: Peilius laikykite apsimovę apsaugines pirštines

• Išsukite 2 varžtus (B) ir nuimkite pjovimo įtaiso apsaugą (A).
• Pritvirtinkite naują pjovimo įtaiso apsaugą (A) 2 varžtais (B). Priveržkite varžtus vienoda jėga.

Transportavimas, saugojimas ir utilizavimas

Pervežimas ir laikymas

• Kai gaminys nenaudojamas, transportuojamas arba saugomas, jsitikinkite, kad transportavimui skirtas apsauginis elementas tinkamai pritvirtintas prie pjovimo įtaiso.

• Laikykite pjovimo įtaisą užrakintoje patalpoje, kad jo nepasiektų vaikai arba neigalioti asmenys.

• Transportavimo metu tinkamai pritvirtinkite pjovimo įtaisą, kad jo nesugadintumėte ir nenutiktų nelaimė.

• Prieš palikdami saugoti ilgesniam laikui, įsitikinkite, kad pjovimo įtaisas yra švarus ir atlikti visi priežiūros darbai.

Techniniai duomenys

Benzinu varomų produktų techniniai duomenys

RA850
Svoris
Svoris, kg 2,5
Skleidžiamas triukšmas 79
Garso galios lygis, išmatuotas dB (A) 102
Garso galios lygis, garantuojamas L_WA , dB (A) 105
Triukšmo lygiai ^80
Ekvivalentinis naudotojo ausj veikiantis garso slėgio lygis matuojamas pagal EN ISO 22868, dB(A)
Su patvirtintu naudoti originaliu priedu 83
Vibracijos lygis ^81
Ekvivalentinis vibracijos lygis ( a_hv,eq ) ties rankenomis, išmatuotas pagal EN ISO 22867, m/s ^2
Priekinės / galinės rankenos 7,1/5,2
Peiliai
Skersmuo, mm 230
Peilio greitis, aps. / min. 4600

Akumuliatoriumi varomų įrenginių techniniai duomenys

RA850+325iLK
Svoris
Svoris, svar. / kg 8,1+5,5 / 3,7+2,5
Skleidžiamas triukšmas 82
Garso galios lygis, išmatuotas dB (A) 93
Garso galios lygis, garantuojamas LWA, dB (A) 95
Triukšmo lygiai 83
Ekvivalentinis naudotojo ausj veikiantis garso slėgio lygis matuojamas pagal EN ISO 22868, dB(A)
Su patvirtintu naudoti originaliu priedu 83
Vibracijos lygis 84
Ekvivalentinis vibracijos lygis (ahv,eq) ties rankenomis, išmatuotas pagal EN ISO 22867, m/s2
Priekinės / galinės rankenos 3,8 / 4,0
Peiliai
Skersmuo, col. / mm 9/230
Peilio greitis, aps. / min. 3250
Tepalas Ličio tepalas

Atitikties deklaracija

ES atitikties deklaracija

Mes, Husqvarna AB, SE-561 82 Huskvarna, Švedija, tel. [phone], atsakingai patvirtiname, kad gaminys:

Aprašymas Dvipusis žoliapjovių priedas
Gamintojas	Husqvarna
Tipas / modelis RA850
Identifikacijos numeris	Serijos numeriai nuo 2024 m.

visiškai atitinka šias ES direktyvas ir reglamentus:

Reglamentas Aprašymas
2006/42/EB „dėl mašinų“
2014/30/ES „dėl elektromagnetinio suderinamumo“
2000/14/EB „dėl į aplinką skleidžiamo triukšmo“
2011/65/ES „dėl tam tikrų pavojingų medžiagų naudojimo elektros ir elektroninėje įrangoje apribojimo“

ir kad laikomasi šių standartų ir (arba) techninių specifikacijų: EN ISO 11806-1:2022, EN IEC 63000:2018

Sertifikato numeris: SEC/19/2528

Notifikuotoji įstaiga: Bendrovė „SMP Svensk Maskinprovning AB“, Box 4053, SE-904 03 Umeå, Švedija, atliko savanorišką tipo patikrinimą pagal 2006/42/EB IX priedo reikalavimus.

Bendrovė „SMP Svensk Maskinprovning AB“ taip pat patvirtino Tarybos 2000/14/EB direktyvos V priedo atitiktį.

Daugiau informacijos apie triukšmo emisiją žr. Techniniai duomenys psl. 195.

Huskvarna, 2024-12-12

Stefan Holmberg, mokslinių tyrimų ir plėtros direktorius, technologijų vadyba, „Husqvarna AB“

Atsakingas už techninę dokumentaciją

Saturs

levads.... 199

Drošība....200

Lietošana....204

Montāža....205

Apkope....207
