LIETOŠANAS INSTRUKCIJA RA850 HUSQVARNA

LV Lietošanas pamācība 199-212

Pārvadāšana, glabāšana un utilizēšana.... 210

Tehniskie dati....210

Atbilstības deklarācija.... 212

levads

Paredzētā lietošana

BRĪDINĀJUMS: Griešanas ierīci drīkst lietot tikai kopā ar saderīgiem produktiem. Skatiet produkta lietotāja rokasgrāmatu.

Griešanas palīgierīce tiek izmantota, lai plautu zāli.

Piezīme: Šī izstrādājuma lietošanu var ierobežot valsts normatīvie akti.

Izstrādājuma apraksts

Mēs pastāvīgi strādājam, lai pilnveidotu savus izstrādājumus, un tāpēc paturam tiesības izdarīt izmaiņas, piemēram, izstrādājumu formai un izskatam bez iepriekšēja paziņojuma.

Piezime: Šī rokasgrāmata attiecas gan uz instrumentiem, kas darbojas ar benzīnu, gan tiem, kas darbojas ar akumulatoru.

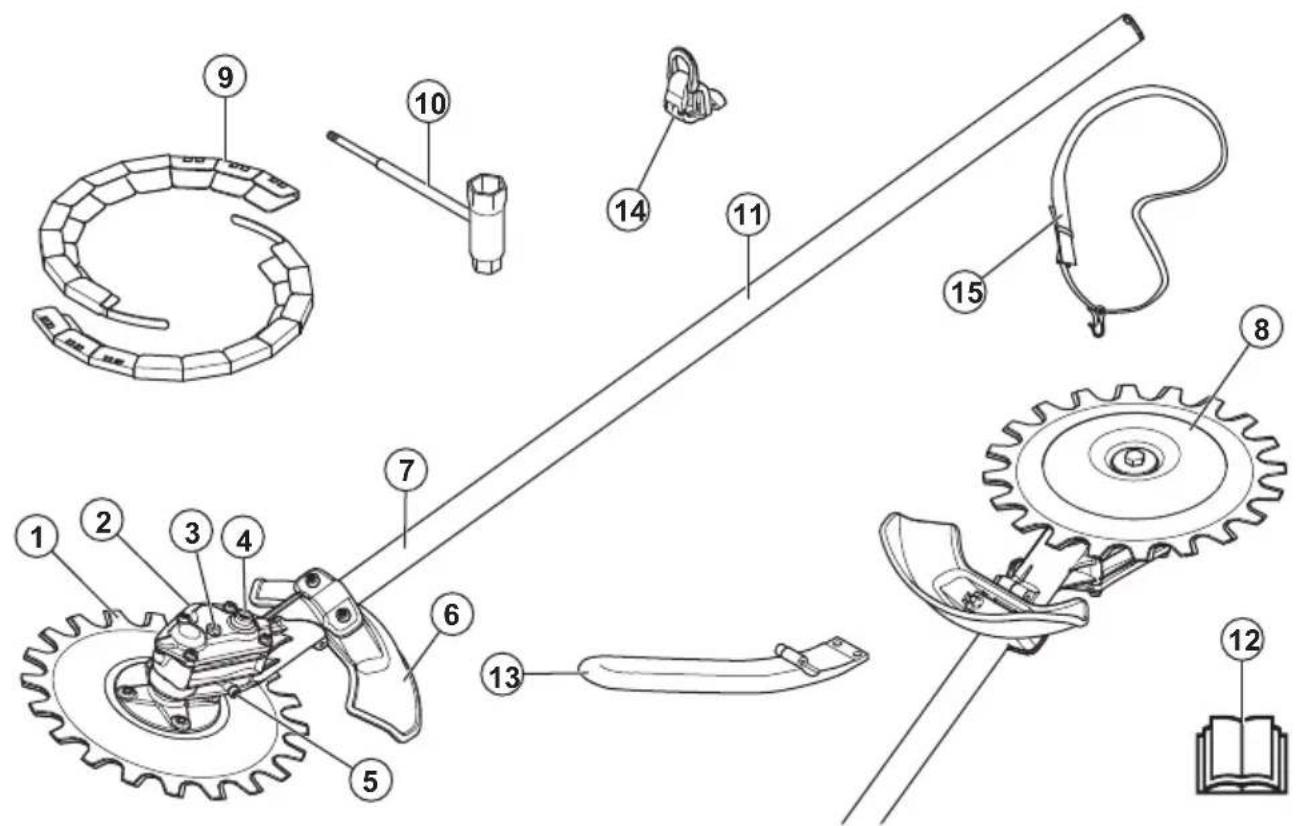

Griešanas ierīces apskats

1. Asmens

2. Pärnesumkārbas (reduktora) karteris

3. Augšējais ziedes (smērvielas) aizgrieznis

4. Ligzda asmeņu manuālai pārvietošanai

5. Apakšējais ziedes (smērvielas) aizgrieznis

6. Griešanas ierīces aizsargs

7. Kāts

8. Balsta uzlika

9. Transportēšanas aizsargs

10. Kombinētā uzgriežņu atslēga

11. Informācijas un brīdinājuma uzlīme

12. Lietotāja rokasgrāmata

13. J formas rokturis

14. Stiprinājuma siksnu ākis
15. Stiprinājuma siksna (drošības josta)

Apzīmējumi uz palīgierīces un piedziņas ierīces

Pavirša vai nepareiza šīs palīgierīces lietošana var radīt smagas vai nāvējošas traumas lietotājam vai citiem.

Rūpīgi izlasiet šo lietošanas rokasgrāmatu un pirms ierīces lietošanas pārliecinieties, ka izprotat norādījumus.

Izmantojiet apstiprinātus dzirdes un acu aizsarglidzeklus. Ja strādājat puteklainā vidē, lietojiet elpcelu aizsargmasku.

Lietojiet apstiprināto aizsargkiveri, dzirdes aizsarglidzeklus un acu aizsarglidzeklus.

Vienmēr lietojiet apstiprinātus aizsargcimdus.

Izmantojiet neslīdošus un stabilus zābakus.

Maksimālais griezienu skaits minūtē.

Zāles trimmeris var izsviest objektus, kas var radīt traumas.

Izstrādājuma lietošanas laikā ievērojiet minimālo attālumu — 15 m/50 pēdas — no cilvēkiem un dzīvniekiem.

Lietotājam jānodrošina, lai citi cilvēki vai dzīvnieki nebūtu darba vietai tuvāk par 15 metriem. Ja vairāki ierīces lietotāji strādā vienā darba vietā, drošības attālumam ir jābūt ne mazā-kam par 15 metriem. Piederums ar lielu spēku var izmest priekšmetus, kas, atsitoties, var atlēkt atpaka|. Nelietojot atbilstošu drošības aprīkojumu, tas var radīt smagas acu traumas.

Trokšna emisijas uz vidi markējums saskaņā ar ES un Apvienotās Karalistes direktīvām un noteikumiem. Izstrādājuma garantētais skaņas jaudas līmenis ir norādīts šeit: Tehniskie dati lpp. 210 un uzlīmē.

Šī ierīce atbilst spēkā esošām EK direktīvām.

yyyywwxxxx Datu plāksnītē vai lāzera uzdrukā ir norādīts sērijas numurs. yyyy ir ražošanas gads, un ww ir ražošanas nedēļa.

Piezīme: Pārējie uz ierīces norādītie simboli/norādes atbilst noteiktu valstu sertifikācijas prasībām.

Drošība

SVARĪGI NORĀDĪJUMI PAR DROŠĪBU

Drošības definīcijas

Brīdinājumi, norādes “Uzmanību!” un piezīmes tiek izmantotas, lai izceltu īpaši svarīgas lietotāja rokasgrāmatas daļas.

BRĪDINĀJUMS: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl operatoram vai blakus esošajām personām draud traumu vai nāves risks.

IEVĒROJIET: Tiek izmantota tad, ja rokasgrāmatā sniegto instrukciju neievērošanas dēl rodas izstrādājuma un/vai

papildaprikojuma, citu materiālu vai blakus esošās teritorijas bojājuma risks.

Piezīme: Tiek izmantota, lai sniegtu plašāku informāciju, kas nepieciešama attiecīgajā situācijā.

Izlasiet visus norādījumus

BRĪDINĀJUMS: Lietojot elektriskās dārza kopšanas ierīces, obligāti jāievēro pamata drošības pasākumi, lai samazinātu aizdegšanās, strāvas trieciena un traumu risku, tostarp jāievēro tālāk norādītais.

Vispārīgi norādījumi par drošību

BRĪDINĀJUMS: Pirms sākat lietot šo ierīci, izlasiet zemāk izklāstītās drošības instrukcijas.

• Rūpīgi izlasiet šo lietotāja rokasgrāmatu un pirms ierīces lietošanas pārliecinieties, vai izprotat norādījumus.
• Šīs instrukcijas ir izstrādājuma komplektācijā iekļauto instrukciju papildinājums. Sīkāku lietošanas informāciju skatiet ekspluatācijas instrukcijās.
• Nekādā gadījumā bez ražotāja atļaujas nedrīkst mainīt šīs ierīces konstrukciju. Nelietojiet ierīci, ko varētu būt pārveidojušas trešās puses, un obligāti izmantojiet originālos piederumus. Neatļautas izmainas un/vai neatļauti piederumi var radīt smagas vai nāvējošas traumas izstrādājuma lietotājam un citiem.
• Personām ar asinsrites traucējumiem pārmērīga atrašanās vibrācijas ietekmē var negatīvi ietekmēt asinsriti vai nervu sistēmu. Ja jūtat pārmērīgas vibrāciju ietekmes simptomus, apmeklējiet ārstu. Tie var būt nejutīgums, tirpšana, dūrieni, sāpes, spēka zudums, ādas krāsas vai stāvokļa izmaiņas. Šie simptomi parasti ir novērojami pirkstos, rokās vai locītavās. Aukstumā šie simptomi var būt izteiktāki.

Darba drošības instrukcijas

BRĪDINĀJUMS: Pirms sākat lietot šo izstrādājumu, izlasiet tālāk izklāstītos brīdinājumus.

• Izmantojiet izstrādājumu tikai šajā rokasgrāmatā aprakstītajiem darbiem. Skatiet: Paredzētā lietošana lpp. 199.
• Nelietojiet izstrādājumu, ja neesat pārliecināts, vai varat to lietot.

• Neizmantojiet šo izstrādājumu, ja esat noguris, slims vai atrodaties alkohola, narkotiku vai medikamentu iespaidā. Tas var pasliktināt jūsu redzi, spriestspēju vai koordināciju.

• Neizmantojiet izstrādājumu, ja jums nebūs iespējas saņemt palīdzību, notiekot negadījumam.

• Nelietojiet izstrādājumu, ja ir bojājumu pazīmes.
• Pārliecinieties, vai griešanas ierīce vienmēr apstājas, kad dzinējs/motors darbojas tukšgaitā vai kad tiek atbrīvota piedziņas mēlīte.
• Nodrošiniet, lai neviens griešanas laikā neatrastos tuvāk par 15 m/50 pēdām. Gādājiet, lai darba zonā atrodas tikai piederošas personas.
• Ne|aujiet bērniem lietot izstrādājumu vai atrasties tā tuvumā.
• Gādājiet, lai darba veikšanas vieta būtu tīra un apgaismota. Nelietojiet izstrādājumu sliktos laikapstāklos, piemēram, miglā, spēcīga lietus laikā, stiprā vējā, lielā aukstumā, gadījumos, ja ir paredzama zibeņošana.
• Ja ekspluatācijas laikā kaut kas iekeras asmenos, apstādiniet dzinēju/motoru un uzgaidiet, līdz asmeņi nekustas. Ja izmantojat ar benzīnu darbināmu izstrādājumu, noņemiet aizdedzes sveces uzgali no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, noņemiet akumulatoru. levietojiet kombinēto uzgriežņu atslēgu pārnesumkārbas (reduktora) kartera ligzdā, lai pārvietotu asmenus, sk. Asmeņu asināšana lpp. 208.
• Ja asmeni ekspluatācijas laikā tiek bojāti, augšējais un apakšējais asmens var iekerties viens otrā. Nepieskarieties asmeniem, tie var pēkšņi izkustēties un radīt traumas.
• Pārliecinieties, ka esat drošā un stabilā pozīcijā darbības laikā.
• Izstrādājums var izsviest priekšmetus lielā ātrumā. Pārliecinieties, vai visas personas darba veikšanas vietā izmanto apstiprinātu individuālo drošības aprīkojumu. Noņemiet no darba veikšanas vietas nenostiprinātus priekšmetus.
• Ja lietojat dzirdes aizsarglīdzekļus, pārraugiet darba veikšanas vietu. Līdzko dzinējs/motors apstājas, vienmēr nonemiet dzirdes aizsarglīdzekļus.
• Ja izstrādājumam rodas neparastas vibrācijas, apstādiniet dzinēju/motoru. Ja izmantojat ar benzīnu darbināmu izstrādājumu, noņemiet aizdedzes sveces uzgali no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, noņemiet akumulatoru. Nekavējoties noskaidrojiet cēloni. Parasti vibrācija liecina par bojājumu.
• Neatstājiet izstrādājumu, kad darbojas tā dzinējs/motors.
• Turiet izstrādājumu ar abām rokām. Turiet izstrādājumu pa labi no sevis. Lietojiet izstrādājumu,

tā griešanas ierīcei atrodoties zemāk par jūsu jostasvietu.

• Griešanas ierīcei jāgriež virzienā prom no lietotāja. Griežot lietotāja virzienā, var tikt gūtas nopietnas traumas.
• Nodrošiniet, lai dzinēja/motora darbības laikā rokas un kāju pēdas nenonāktu saskarē ar asmeņiem.

Individuālie aizsarglīdzekļi

BRĪDINĀJUMS: Pirms sākat lietot izstrādājumu, izlasiet tālāk izklāstītās brīdinājuma instrukcijas.

• Izmantojot izstrādājumu, vienmēr lietojiet apstiprinātus individuālos aizsarglīdzekļus. Šādi līdzekļi nevar pilnībā novērst traumu gūšanas risku, taču samazina traumu smaguma pakāpi, ja negadījums tomēr notiek. ĉaujiet izplatītājam palīdzēt jums izvēlēties pareizo aprīkojumu.
• Izmantojiet aizsargkiveri, ja pastāv krītošu priekšmetu draudi.

• Ilgstoša uzturēšanās troksnī var bojāt dzirdi. Ar akumulatoriem darbināmas ierīces kopumā ir salīdzinoši klusas, taču bojājumus var radīt trokšņa līmenis apvienojumā ar ilgstošo iedarbību. Husqvarna iesaka operatoriem lietot dzirdes aizsarglīdzekļus, ja ierīce tiek lietota ilgstošāk dienas gaitā. Ja lietotājs ar ierīci strādā ilgstoši un regulāri, viņam ir regulāri jāpārbauda dzirde. Nemiet vērā to, ka dzirdes aizsarglīdzekļi ierobežo iespēju dzirdēt skaņas un brīdinājuma signālus.

- Izmantojiet apstiprinātus acu aizsarglīdzekļus. Apstiprinātas aizsargbrilles ir jālieto arī tad, ja tiek izmantots sejsegs. Apstiprinātas aizsargbrilles ir tādas, kas atbilst standarta ANSI Z87.1 prasībām ASV vai standarta EN 166 prasībām ES valstīs.

- Vajadzības gadījumā izmantojiet cimdus, piemēram, pārbaudot vai tīrot izstrādājumu.

- Lietojiet aizsargapavus vai apavus ar neslīdošu zoli.

- Lietojiet izturīga auduma apgērbu. Vienmēr valkājiet biezas, garas bikses un apgērbu ar garām piedurknēm. Nevalkājiet valīgu apgērbu, kas viegli var iekerties krūmos un zaros. Nenēsājiet rotaslietas, nevelciet šortus un atvērtus apavus un nestrādājiet basām kājām. Sakārtojiet matus droši virs pleciem.

- Ja pastāv putekļu risks, izmantojot elpošanas aizsarglīdzekļus.

• Gādājiet, lai tuvumā būtu pirmās palīdzības piederumi.

Izstrādājuma drošības ierīces

BRĪDINĀJUMS: Pirms sākat lietot šo ierīci, izlasiet zemāk izklāstītos brīdinājumus.

Šajā sadaļā ir izskaidrota ierīces drošības funkciju nozīme, to mērķis un veidi, kā tiek veikta pārbaude un apkope, lai garantētu ierīces pareizu darbību. Lai noskaidrotu, kurā ierīces vietā atrodas šīs daļas, skatiet norādījumus sadaļā Griešanas ierīces apskats lpp. 199.

Ja ierīces apkope netiek veikta pareizi un ja apkopi un/vai remontu neveic profesionāli, ierīces darbmūžs var būt īsāks un var palielināties nelaimes gadījumu risks. Ja nepieciešama papildu informācija, sazinieties ar tuvāko izplatītāju, kas nodrošina apkopi.

BRĪDINĀJUMS: Nekādā gadījumā nelietojiet ierīci ar bojātu drošības aprīkojumu. Ierīces drošības aprīkojums ir jāpārbauda un jāuztur, pamatojoties uz šajā nodalā izklāstīto informāciju. Ja ierīce neatbilst iepriekš aprakstīto pārbaužu prasībām, sazinieties ar vietējo remontdarbnīcu, lai ierīci saremontētu.

BRĪDINĀJUMS: Izstrādājuma apkopi un remontu drīkst veikt tikai īpaši apmācīti tehniki. Tas jo īpaši atteicas uz izstrādājuma drošības aprīkojumu. Ja jūsu izstrādājums neatbilst zemāk aprakstīto pārbaužu prasībām, sazinieties ar apkopes pakalpojumu nodrošinātāju. Jebkura mūsu

izstrādājuma iegāde garantē profesionāla remonta un apkopes pieejamību. Ja mazumtirgotājs, pie kura iegādājāties izstrādājumu, nav apkopi veicošs izplatītājs, uzziniet no viņa tuvākā apkopes veicēja adresi.

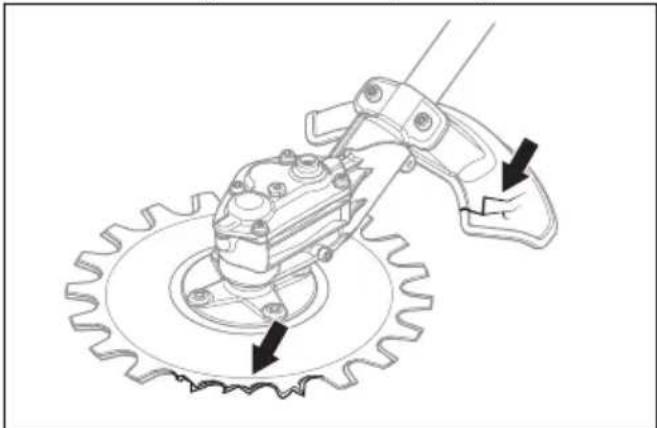

Griešanas ierīces un griešanas ierīces aizsarga pārbaude

BRĪDINĀJUMS: Ja nav uzstādīts apstiprināts griešanas ierīces aizsargs, nekādā gadījumā nedrīkst izmantot griešanas ierīci. Ja griešanas ierīces aizsargs ir uzstādīts nepareizi vai ir bojāts, pastāv traumas risks.

1. Izslēdziet dzinēju/motoru un pārliecinieties, vai griešanas ierīce apstājas.
2. Ja izmantojat ar benzīnu darbināmu izstrādājumu, noņemiet aizdedzes sveces uzgali no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, noņemiet akumulatoru no izstrādājuma.
3. Uzvelciet aizsargcimdus.

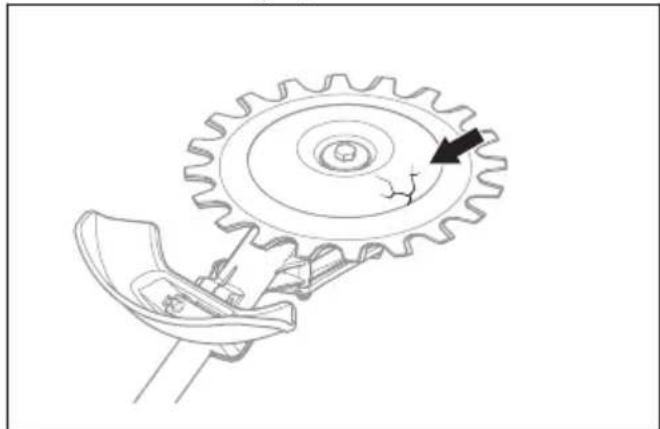

4. Pârbaudiet, vai asmeni nav bojāti. Asmeni ir jāmaina, ja tie ir bojāti. Skatiet: Asmeņu maina lpp. 208.

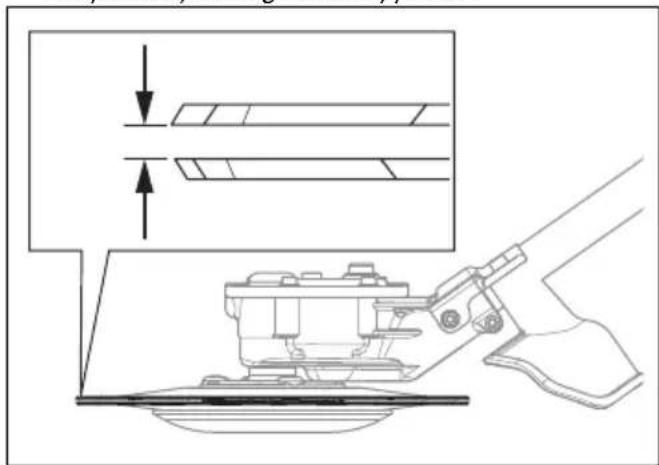

5. Pārbaudiet asmeņus. Pārbaudiet, vai starp asmeņiem nav brīva vieta. Ja starp asmeņiem ir brīva vieta, asmeņi ir jāregulē. Skatiet: Atstarpes starp asmeņiem regulēšana lpp. 209.

1. Pärliecinieties, vai balsta cilindrs nav bojāts. Ja balsta cilindrs ir bojāts, nomainiet to.

1. Gādājiet, lai griešanas ierīces skrūves būtu pieskrūvētas.
2. Pārliecinieties, vai nav bojāti asmeņi un griēšanas ierīces aizsargs. Nomainiet bojātās daļas.

Norādījumi par drošu tehnisko apkopi

BRĪDINĀJUMS: Griešanas ierīce var turpināt griezties pēc tam, kad drosele/spēka sprūds ir atlaists. Ja izmantojat

ar benzīnu darbināmu izstrādājumu, noņemiet aizdedzes sveces uzgali no aizdedzes sveces. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, noņemiet akumulatoru no izstrādājuma. Pārliecinieties, vai griešanas ierīce ir pilnībā apstājusies, pirms veicat apkopi.

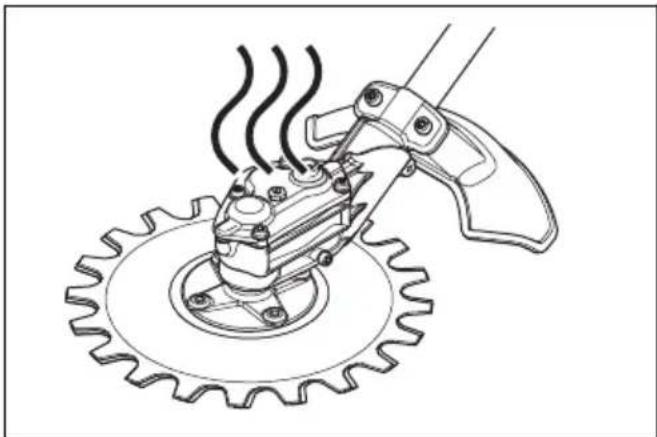

BRĪDINĀJUMS: Pārnesumkārbas (reduktora) karteris izstrādājuma ekspluatācijas laikā klūst karsts. Karstas virsmas var radīt apdegumus, nepieskarieties pārnesumkārbas (reduktora) karterim.

- Remontējot griešanas ierīci, vienmēr izmantojiet izturīgus cimdus. Griešanas aprīkojums ir ħoti ass un var viegli radīt griezumus. - Labojot ierīci, vienmēr izmantojiet tikai originālās detalas.

SAGLABĀJIET ŠOS NORĀDĪJUMUS

Lietošana

Darba tehnika

BRĪDINĀJUMS: Zari vai zāle var iekerties starp griešanas ierīces aizsargu un griešanas ierīci. Ja izmantojat ar benzīnu darbināmu izstrādājumu, pirms griešanas ierīces tīrīšanas vienmēr apturiet dzinēju. Ja izmantojat ar akumulatoru darbināmu izstrādājumu, pirms griešanas ierīces tīrīšanas vienmēr apturiet motoru un nonemiet akumulatoru.

- Zāgēšanas laikā izmantojiet pilnībā atvērtu droseli (droselvārstu)/ātrumu, bet pēc katras zāgēšanas samaziniet ātrumu līdz brīvgaitas apgriezienu skaitam.

IEVĒROJIET: Ja dzinējs/motors darbojas ar pilnu jaudu bez slodzes pārāk ilgi, var rasties dzinēja/motora bojājumi.

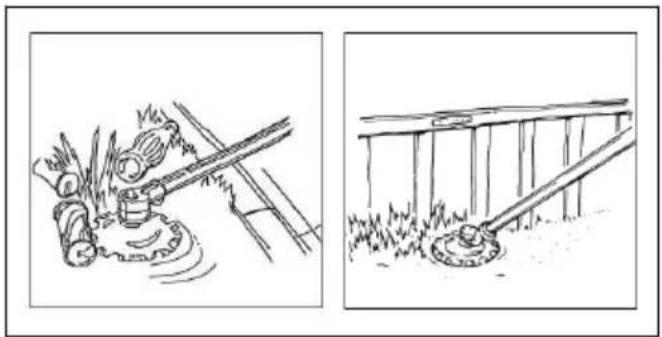

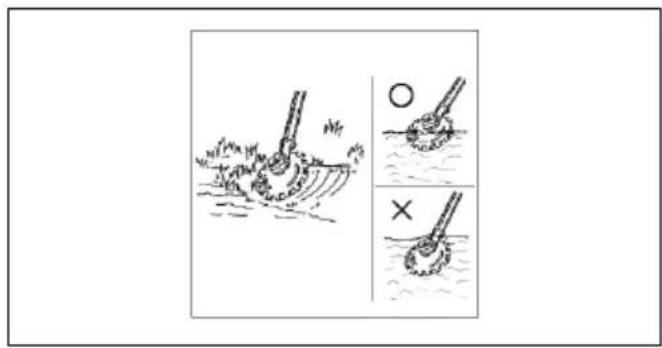

Griešanas ierīces ieteicami izmantošanas veidi

Griešanas ierīces asmeņi pārvietojas ar nelielu lenķi un var griezt visos virzienos. Pārvietojiet griešanas ierīci gar zemi tādā augstumā, kur balsta cilindrs pieskaras zemei. Izmantojiet griešanas ierīci, lai grieztu tālāk norādītajās vietās.

- Ceļmalas un žogu tuvumā.

IEVĒROJIET: Neiegremdējiet pārnesumkārbas (reduktora) karteri ūdenī.

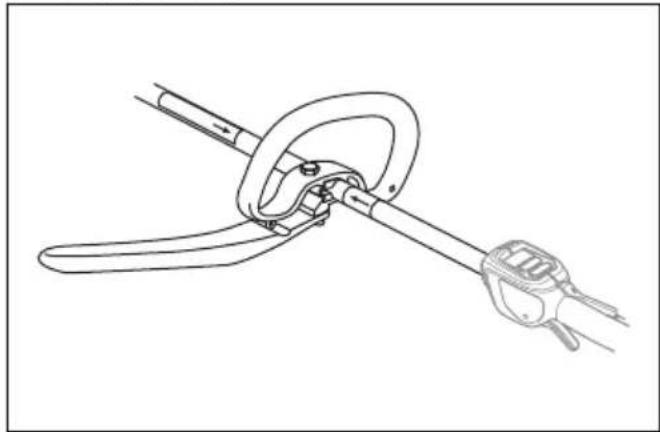

BRĪDINĀJUMS: J formas rokturi jāpiestiprina cilpveida rokturim, ja vēlaties izmantot ierīci kopā ar norādītajiem metāla griešanas piederumiem.

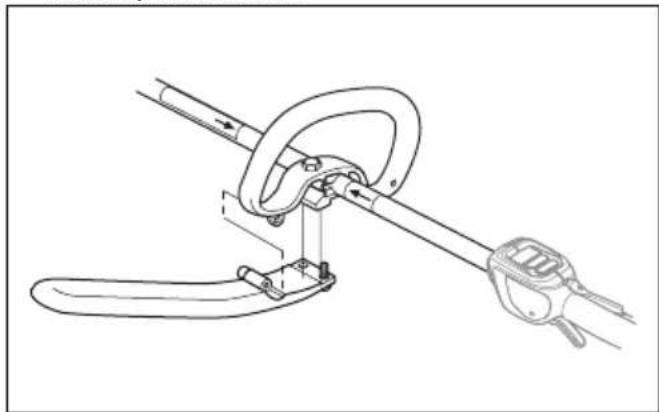

1. Piestipriniet J formas rokturi cilpveida rokturim, izmantojot tris skrūves.

1. Pielāgojiet izstrādājumu ērtā darba stāvoklī.

2. Pievelciet skrūves.

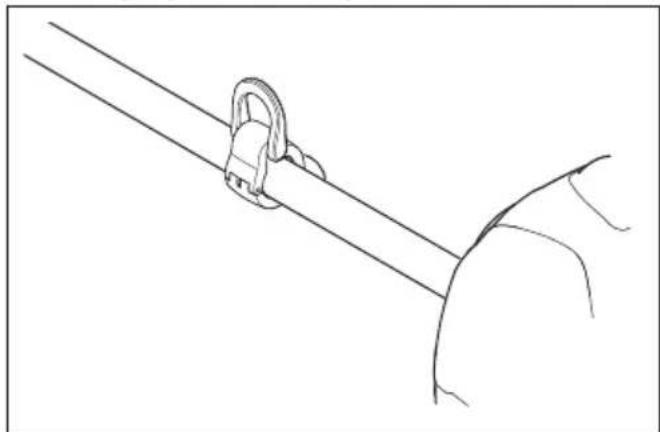

Lai uzstādītu stiprinājuma siksnas balsta āki, ja tas pieejams

1. Uzstādiet stiprinājuma balsta āki starp bultiņām uz aizmugurējā roktura un cilpveida roktura.

Piezīme: Nenovietojiet cilpveida rokturi uz uzlīmes.

1. Noregulējiet gredzenu tā, lai izstrādājums atrastos līdzsvarā un to būtu viegli lietot.

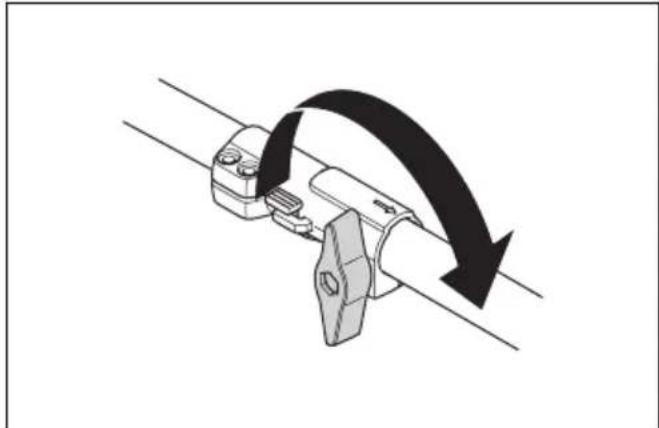

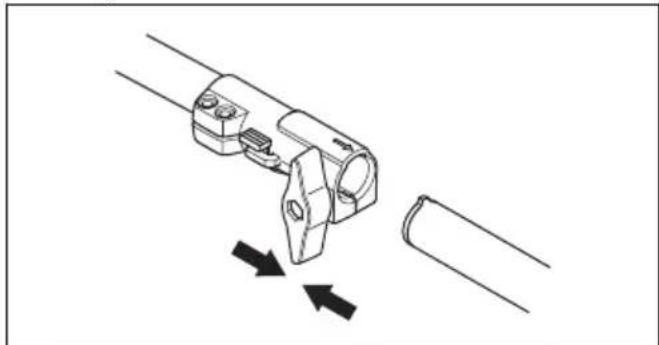

Divdałīgā stieņa montāža

1. Pagrieziet rokturi, lai atlaistu savienojumu.

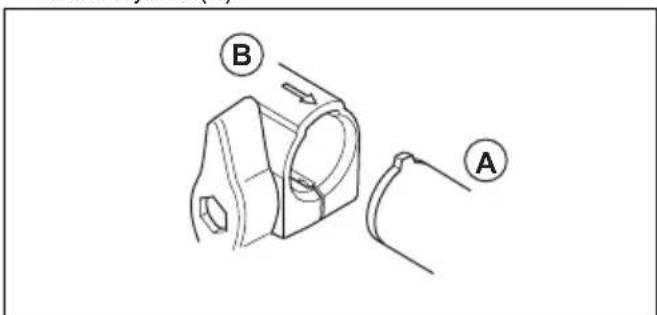

2. Salāgojiet griešanas ierīces (A) izcilni ar bultiņu uz savienojuma (B).

1. Uzmanīgi iebīdiet vārpstu savienojumā, līdz atskan klikškis.

1. Pilnībā pievelciet rokturi.

Divdaļīgās vārpstas izjaukšana

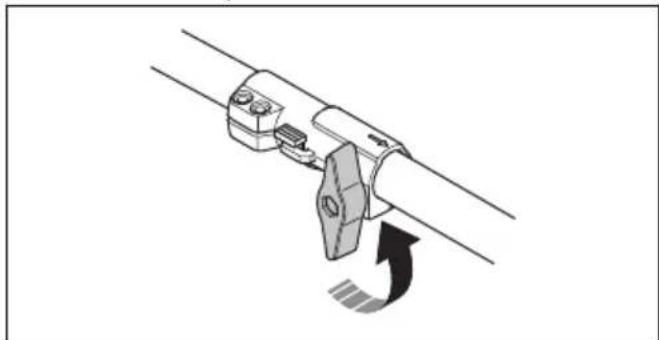

1. Pagrieziet rokturi trīs apgriezienus vai vairāk, lai atlaistu savienojumu.

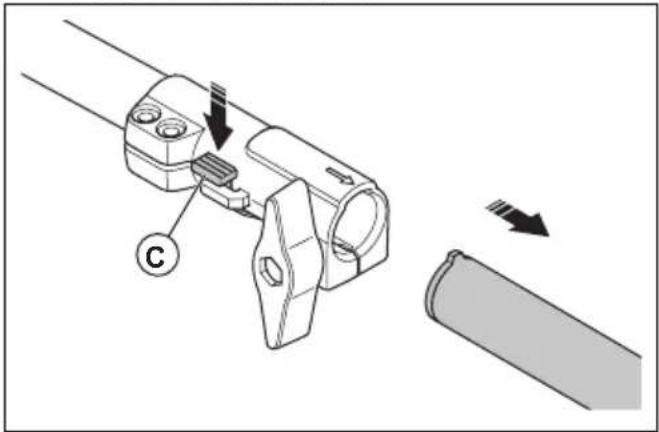

1. Turiet nospiestu pogu (C).

2. Turiet cieši vārpstas galu, pie kura ir piestiprināts dzinējs/motors.

3. Izvelciet ierīci no savienojuma.

TÄlÄk tekstÄ iepazīsimies ar daÄÄm vispÄrÄjam apkopes instrukcijÄm. Ja jums nepieciešama papildinformācija, lūdzu, sazinieties ar tehniskās apkopes centru.

Piezīme: Lietotājs drīkst veikt tikai tādas uzturēšanas un apkopes darbības griešanas ierīcei, kas ir minētas lietotāja rokasgrāmatā. Citi uzturēšanas un apkopes darbi ir jāveic pilnvarotai apkopes darbnīcai.

Apkopes grafiks

Tālāk ir norādīts apkopes darbību saraksts, kas ir jāveic griešanas ierīcei.

Apkope Katru	dienu	Reizi ne-dēļā	Reizi mē-nesī
Notīriet produkta ārējās daļas. X
Pārbaudiet, vai asmeņi nav bojāti. Asmeņi ir jāmaina, ja tie ir bojāti. X
Pārbaudiet, vai griešanas ierīces aizsargs nav bojāts. Ja griešanas ierīces aiz-sargs ir bojāts, nomainiet to.	X
Pārliecinieties, vai balsta cilindrs nav bojāts. Ja balsta cilindrs ir bojāts, nomai-niet to.	X
Pārliecinieties, vai skrūves ir stingri pievilktas. X
Piepildiet pārnesumkārbas (reduktora) karteri ar ziedi (smērvielu), aptuveni ik pēc 100 darba stundām.		X

Asmeņu tīrīšana un ieeļļošana

1. Pirms un pēc izstrādājuma izmantošanas notīriet no tā asmeņiem nevēlamos materiālus.

2. Pirms ilga uzglabāšanas perioda ieellojiet asmenus.

Piezīme: Lai iegūtu plašāku informāciju par ieteicamajiem tīrīšanas līdzekliem un smērvielām, sazinieties ar izplatītāju, kas nodrošina apkopi.

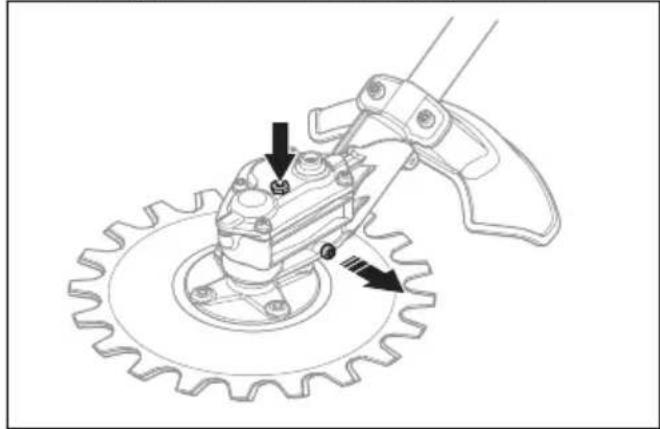

Pārnesumkārbas (reduktora) kartera ieellošana

IEVĒROJIET: Nepiepildiet pārnesumkārbas (reduktora) karteri pilnībā. Ja pārnesumkārbas (reduktora) karteris ir pilns, ziede (smērviela) var radīt blīvju bojājumus, kā arī noplūdi.

1. Nonemiet ziedes (smērvielas) aizgriežnus.

2. Pievienojiet ziedu (smērvielu) augšējā atverē.

1. Uzstādiet ziedes (smērvielas) aizgriežnus.

Asmeņu asināšana

BRĪDINĀJUMS: Turot asmenus, nēsājiet aizsargcimdus.

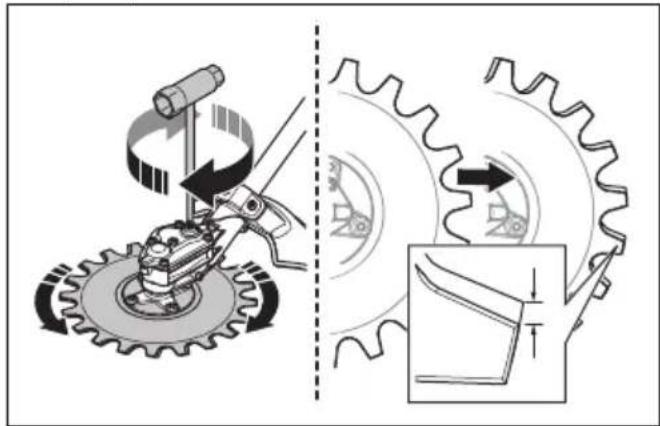

1. levietojiet kombinēto uzgriežņu atslēgu pārnesumkārbas (reduktora) kartera ligzdā.
2. Grieziet kombinēto uzgriežnu atslēgu, līdz rodas 3 mm/0,12 collu atstarpe starp augšējo asmeni un apakšējo asmeni.

1. Grieziet kombinēto uzgriežņu atslēgu pretējā virzienā, lai pieklūtu pretējām malām.

2. Uzasiniet malas, kam varat pieklüt, ar slīpripu.

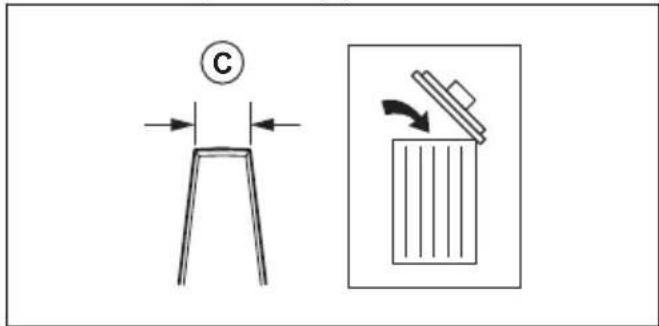

3. Nomainiet asmeņus, kad zobu platums ir mazāks nekā 8 mm/0,32 collas (C).

BRĪDINĀJUMS: Lai novērstu nelīdzsvarotību un vibrācijas izstrādājumā, tīriet griešanas ierīci, kad maināt asmeņus.

Piezīme: Asmeni ir savstarpēji maināmi.

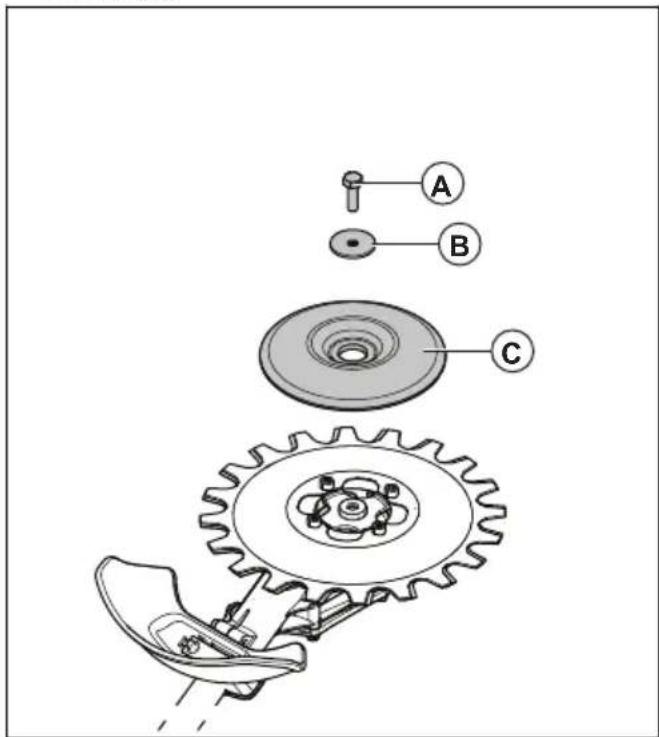

1. Nonemiet centra skrūvi (A), paplāksni (B) un atbalsta cilindru (C).

Piezīme: Centra skrūvei ir kreisās puses vītne

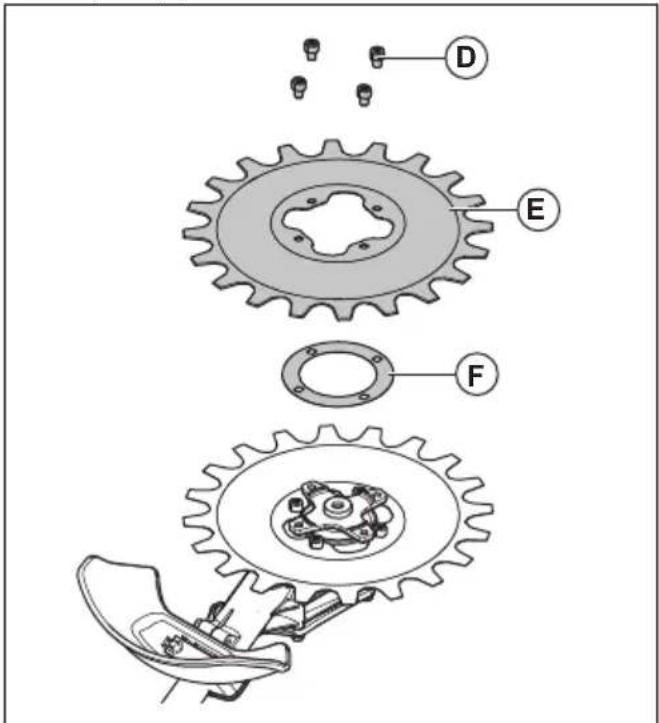

1. Noņemiet 4 skrūves (D), apakšējo asmeni (E) un starpliku (F).

1. Uzstādiet asmeņus pretējā secībā. Uzstādot asmeņus, pievelciet skrūves ar vienādu spēku.
2. Pievelciet skrūves (G) līdz spriedzes momentam 9–12 Nm.
3. Pievelciet skrūves (D) līdz spriedzes momentam 9–12 Nm.
4. Pievelciet centra skrūvi (A) līdz spriedzes momentam 15-20 Nm.

Atstarpes starp asmeniem regulēšana

BRĪDINĀJUMS: Turot asmenus, nēsājiet aizsargcimdus.

1. Nonemiet apakšējo asmeni, sk. Asmeņu maina lpp. 208.
2. Nonemiet starpliku.

Piezīme: Saglabājiet starpliku līdz laikam, kad ir jāmaina asmeņi.

1. Uzstādiet apakšējo asmeni. Uzstādot asmeņus, pievelciet skrūves ar vienādu spēku.

Griešanas ierīces aizsarga nomaiņa

BRĪDINĀJUMS: Veicot asmeņu apkopi, nēsājiet aizsargcimdus

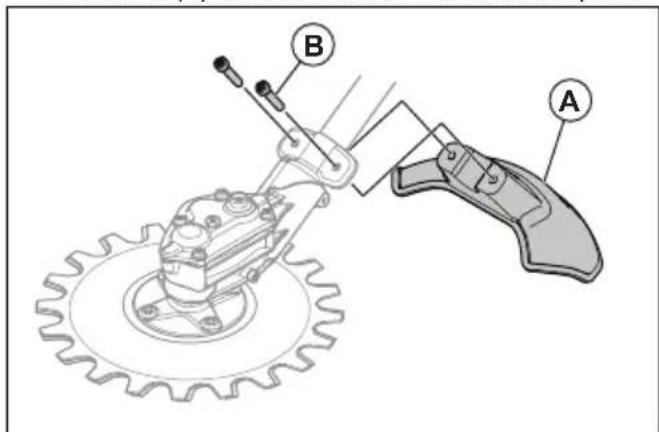

• Nonemiet 2 skrūves (B) un griēšanas ierīces aizsargu (A).
• Uzstādiet jauno griešanas ierīces aizsargu (A) ar 2 skrūvēm (B). Pievelciet skrūves ar vienādu spēku.

Pārvadāšana, glabāšana un utilizēšana

Transportēšana un uzglabāšana

• Pārliecinieties, vai transportēšanas aizsargs ir pievienots griešanas ierīcei pareizi, kad izstrādājums netiek lietots, tiek transportēts vai ir novietots glabāšanai.

• Glabājiet griešanas ierīci norobežotā vietā, lai novērstu to, ka tai var pieklūt bērni vai personas, kam tas nav atļauts.

• Transportēšanas laikā nostipriniet griešanas ierīci droši, lai nepieļautu bojājumus vai negadījumus.

• Pārliecinieties, vai griešanas ierīce ir tīra un vai ir veikta pilna apkope, pirms to novietojat ilgstošai glabāšanai.

Tehniskie dati

Ar benzīnu darbināmu izstrādājumu tehniskie dati

RA850
Svars
Svars, kg 2,5
Trokšna emisija85
Skañas jaudas līmenis, izmērītais dB (A) 102
Skañas jaudas līmenis, garantētais LWA, dB (A) 105
Trokšna līmeņi86
Ekvivalents skañas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar EN ISO 22868, dB(A)
Aprikots ar apstiprinātu piederumu (origināls) 83
Vibrācijas līmeņi87
Ekvivalenti vibrācijas līmeņi (ahv,eq) pie rokturiem, mērīti atbilstoši standartam EN ISO 22867, m/s2
Priekšējie/aizmugurējie rokturi 7,1/5,2
Asmeņi
Diametrs, mm 230
Asmens ātrums, griezieni/min 4600

Ar akumulatoru darbināmu izstrādājumu tehniskie dati

RA850+325iLK
Svars
Svars, mārciņas/kg 8,1+5,5/3,7+2,5
Trokšņa emisija 88
Skaņas jaudas līmenis, izmērītais dB (A) 93
Skaņas jaudas līmenis, garantētais LWA, dB (A) 95
Trokšņa līmeņi 89
Ekvivalents skaņas spiediena līmenis pie lietotāja auss, mērīts saskaņā ar EN ISO 22868, dB(A)
Aprīkots ar apstiprinātu piederumu (oriģināls) 83
Vibrācijas līmeņi 90
Ekvivalenti vibrācijas līmeņi (ahv,eq) pie rokturiem, mērīti atbilstoši standartam EN ISO 22867, m/s2
Priekšējie/aizmugurējie rokturi 3,8/4,0
Asmeņi
Diametrs, collas/mm 9/230
Asmens ātrums, griezieni/min 3250
Smērviela Litija smērviela

Atbilstības deklarācija

ES atbilstības deklarācija

Mēs, Husqvarna AB, SE-561 82 Huskvarna, Zviedrija, tālr. [phone], ar pilnu atbildību apliecinām, ka šis izstrādājums:

Apraksts Griešanas palīgierīce ar turpatpakaļ kustību
Zīmols	Husqvarna
Tips/modelis RA850
Identifikācija Sākot ar	2024. gada sērijas numuriem

pilnībā atbilst šādām ES direktīvām un noteikumiem:

Regula Apraksts
2006/42/EK “par mehānismiem”
2014/30/ES “par elektromagnētisko savietojamību”
2000/14/EK “par trokšna emisiju vidē”
2011/65/ES “par dažu bīstamu vielu izmantošanas ierobežošanu elektriskās un elektroniskās iekārtās”

un ir ievēroti zemāk norāditie saskaņotie standarti un/vai tehniskie dati: EN ISO 11806-1:2022, EN IEC 63000:2018

Sertifikāta numurs: SEC/19/2528

Pilnvarotā iestāde: Brīvprātīgu pārbaudi saskaṇā ar 2006/42/EK IX pielikumu ir veicis uznēmums SMP Svensk Maskinprovning AB, Box 4053, SE-904 03, Ūmeo (Umeå), Zviedrija.

SMP Svensk Maskinprovning AB ir arī pārbaudījis līgumu saskaņā ar Eiropas Padomes direktīvas 2000/14/EK V pielikumu.

Informāciju par trokšna emisiju skatiet šeit: Tehniskie dati lpp. 210.

Huskvarna, 2024-12-12
