Τύπος προϊόντος	Εξωτερικός προβολέας LED με ανιχνευτή κίνησης
Μάρκα	Steinel
Μοντέλο	XLED home 2 XL S
Διαστάσεις (Y x Π x B)	240 x 180 x 161 mm
Βάρος	0,620 kg
Τάση τροφοδοσίας	220-240 V ~ 50/60 Hz
Ισχύς εισόδου	19,3 W
Φωτεινή ροή	2124 lumens (360°)
Φωτεινή απόδοση	110 lm/W
Θερμοκρασία χρώματος	3000 K (θερμό λευκό)
Δείκτης χρωματικής απόδοσης (CRI)	82
Μέση διάρκεια ζωής	>60 000 h (L70B50 στους 25°C)
Τεχνολογία ανίχνευσης	Παθητική υπέρυθρη (PIR)
Εμβέλεια ανίχνευσης	Μέγ. 10 m
Γωνία ανίχνευσης	180°
Ρυθμιζόμενη καθυστέρηση	Από 8 s έως 35 min
Κατώφλι ενεργοποίησης	Από 2 έως 2000 lux
Βαθμός προστασίας (IP)	IP44
Κλάση προστασίας	II (διπλή μόνωση)
Θερμοκρασία λειτουργίας	-20°C έως +40°C
Ενεργειακή κλάση	E
Προσανατολισμός ανιχνευτή	180° οριζόντια, 90° κάθετα
Εγγύηση κατασκευαστή	5 έτη
Συντήρηση	Καθαρίστε τον φακό με ένα υγρό πανί (χωρίς απορρυπαντικό)
Αντικατάσταση της φωτεινής πηγής	Μη αντικαταστάσιμο (ο προβολέας πρέπει να αντικατασταθεί πλήρως)

Συχνές ερωτήσεις - XLED home 2 XL S STEINEL

Πώς ρυθμίζεται η διάρκεια φωτισμού του προβολέα;

Χρησιμοποιήστε το κουμπί ρύθμισης E (καθυστέρηση) που βρίσκεται στο περίβλημα. Γυρίστε το από - (περίπου 8 δευτερόλεπτα) έως + (περίπου 35 λεπτά). Κάθε ανίχνευση κίνησης επανεκκινεί την καθυστέρηση.

Πώς ρυθμίζεται η ευαισθησία στην κίνηση;

Το κατώφλι ενεργοποίησης ρυθμίζεται με το κουμπί F. Από 2 lux (νυχτερινή λειτουργία) έως 2000 lux (ημερήσια λειτουργία). Θέση ⚙️ για ημερήσια λειτουργία (ανεξάρτητη από τη φωτεινότητα).

Τι να κάνω αν ο προβολέας δεν ανάβει;

Ελέγξτε πρώτα την ασφάλεια και την τροφοδοσία ρεύματος. Βεβαιωθείτε ότι το κατώφλι ενεργοποίησης έχει ρυθμιστεί σωστά (θέση ⚙️ την ημέρα). Εάν το πρόβλημα επιμένει, συμβουλευτείτε την ενότητα δυσλειτουργιών του εγχειριδίου.

Μπορεί να αντικατασταθεί η λυχνία LED του προβολέα;

Όχι, η φωτεινή πηγή δεν είναι αντικαταστάσιμη. Εάν είναι ελαττωματική, ολόκληρος ο προβολέας πρέπει να αντικατασταθεί.

Πώς προσανατολίζεται ο ανιχνευτής κίνησης;

Ο ανιχνευτής μπορεί να περιστραφεί 180° οριζόντια και να κλίνει 90° κάθετα. Χαλαρώστε τις βίδες στερέωσης, προσανατολίστε και στη συνέχεια σφίξτε ξανά.

Μπορεί αυτός ο προβολέας να χρησιμοποιηθεί σε εσωτερικό χώρο;

Είναι σχεδιασμένος για εξωτερικό χώρο (IP44, ανθεκτικός σε πιτσιλιές νερού). Η χρήση σε εσωτερικό χώρο είναι δυνατή αλλά δεν συνιστάται, καθώς ζεσταίνεται και δεν προορίζεται για μικρούς χώρους.

Ποια είναι η μέγιστη εμβέλεια ανίχνευσης;

Η μέγιστη εμβέλεια είναι 10 μέτρα σε ιδανικές συνθήκες (τοποθέτηση κάθετα στη διαδρομή διέλευσης, χωρίς εμπόδια).

Πώς μπορώ να καλύψω μέρος της ζώνης ανίχνευσης;

Χρησιμοποιήστε τα αυτοκόλλητα καλύμματα που παρέχονται για να καλύψετε τμήματα του φακού ανίχνευσης. Αυτό επιτρέπει τον περιορισμό της εμβέλειας και την αποφυγή ανεπιθύμητων ενεργοποιήσεων.

Είναι αυτό το μοντέλο συμβατό με Bluetooth;

Όχι, το XLED home 2 XL S δεν διαθέτει Bluetooth. Μόνο το μοντέλο XLED home 2 SC προσφέρει συνδεσιμότητα Bluetooth και ειδική εφαρμογή.

Ποια είναι η κατανάλωση σε κατάσταση αναμονής του προβολέα;

Η κατανάλωση σε κατάσταση αναμονής (ενεργός ανιχνευτής) είναι 0,50 W. Χωρίς ανίχνευση, ο προβολέας μεταβαίνει σε αναμονή μετά τη ρυθμισμένη καθυστέρηση.

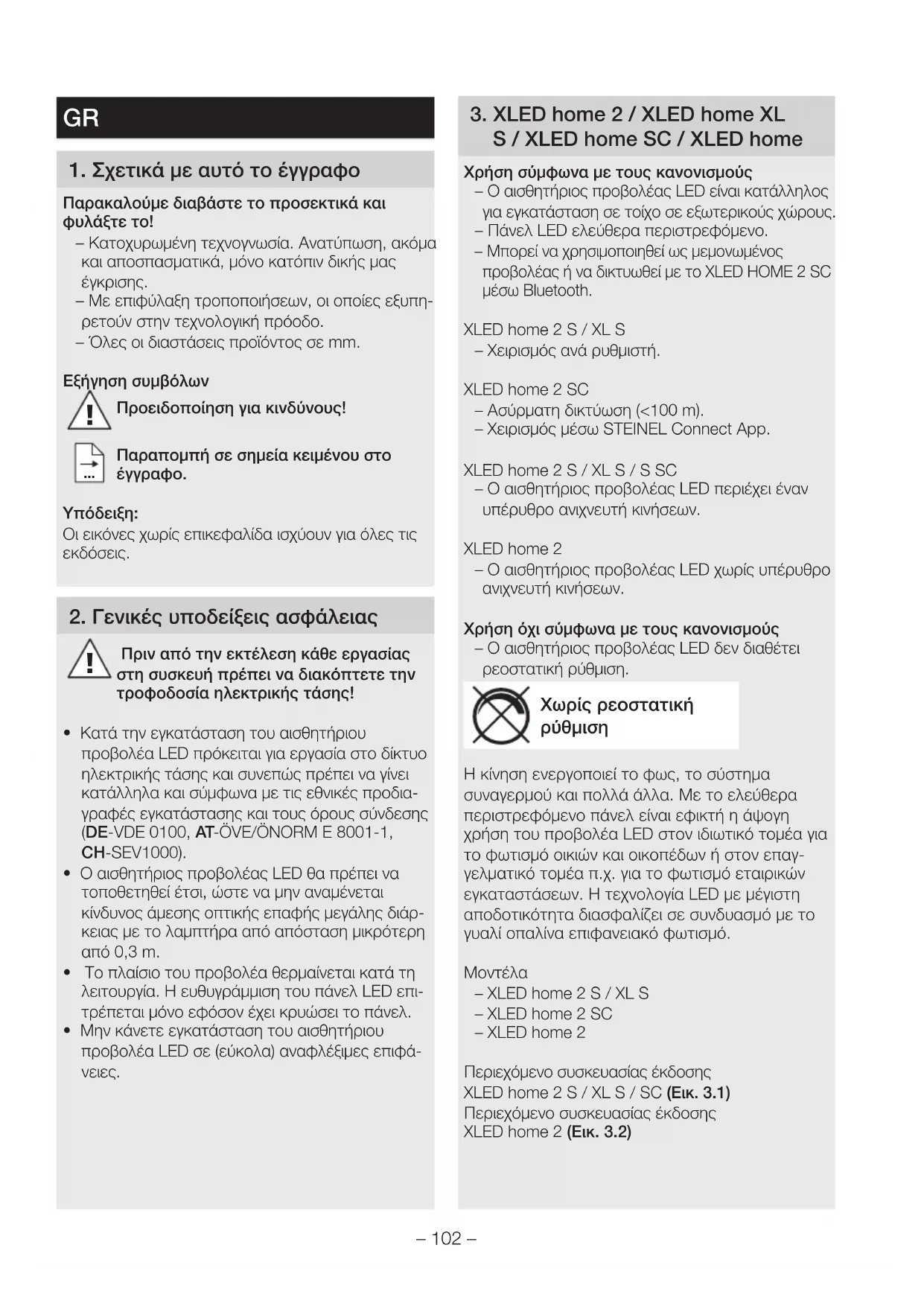

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ XLED home 2 XL S STEINEL

GR ..... 102 Τηρείτε γραπτές οδηγίες!

1. Σχετικά με αυτό το έγγραφο

Παρακαλούμε διαβάστε το προσεκτικά και φυλάξτε το!

- Κατοχυρωμένη τεχνογνωσία. Ανατύπωση, ακόρα και αποσπασματικά, μόνο κατόπιν δικής μας έγκρισης.

- Με επιφύλαξη τροποποιήσεων, οι οποίες εξυπηρετούν στην τεχνολογική πρόοδο.

- 'Ολες οι διαστάσεις προϊόντος σε τμ.

Εξήγηση συμβόλων

Προειδοποίηση για κινδύνους!

Παραπομπή σε σημεία κειμένου στο έγγραφο.

Υπόδειξη:

Οι εικόνες χωρίς επικεφαλίδα ισχύουν για όλες τις εκδόσεις.

2. Γενικές υποδείξεις ασφάλειας

Πριν από την εκτέλεση κάθε εργασίας στη συσκευή πρέπει να διακόπτετε την τροφοδοσία ηλεκτρικής τάσης!

• Κατά την εγκατάσταση του αισθητήριου προβολέα LED πρόκειται για εργασία στο δίκτυο ηλεκτρικής τάσης και συνεπώς πρέπει να γίνει κατάλληλα και σύμφωνα με τις εθνικές προδιαγραφές εγκατάστασης και τους όρους σύνδεσης (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV1000).
• Ο αισθητήριος προβολέας LED θα πρέπει να τοποθετηθεί έτσι, ώστε να μην αναμένεται κίνδυνος άμεσης οπτικής επαφής μεγάλης διάρκειας με το λαμπτήρα από απόσταση μικρότερη από 0,3 m.
• Το πλαίσιο του προβολέα θερμαίνεται κατά τη λειτουργία. Η ευθυγράμμιση του πάνελ LED επιτρέπεται μόνο εφόσον έχει κριώσει το πάνελ.
• Μην κάνετε εγκατάσταση του αισθητήριου προβολέα LED σε (εύκολα) αναφλέξιμες επιφάνειες.

Χρήση σύμφωνα με τους κανονισμούς

• Ο αισθητήριος προβολέας LED είναι κατάλληλος για εγκατάσταση σε τοίχο σε εξωτερικούς χώρους.
• Πάνελ LED ελεύθερα περιστρεφόμενο.
• Μπορεί να χρησιμοποιηθεί ως μεμονωμένος προβολέας ή να δικτυωθεί με το XLED HOME 2 SC μέσω Bluetooth.

- Χειρισμός ανά ρυθμιστή.

XLED home 2 SC

• Ασύρματη δικτύωση (<100 m).
• Χειρισμός μέσω STEINEL Connect App.

- Ο αισθητήριος προβολέας LED περιέχει έναν υπέρυθρο ανιχνευτή κινήσεων.

XLED home 2

- Ο αισθητήριος προβολέας LED χωρίς υπέρυθρο ανιχνευτή κινήσεων.

Χρήση όχι σύμφωνα με τους κανονισμούς

- Ο αισθητήριος προβολέας LED δεν διαθέτει ρεοστατική ρύθμιση.

Χωρίς ρεοστατική ρύθμιση

Η κίνηση ενεργοποιεί το φως, το σύστημα συναγερμού και πολλά άλλα. Με το ελεύθερα περιστρεφόμενο πάνελ είναι εφικτή η άψογη χρήση του προβολέα LED στον ιδιωτικό τομέα για το φωτισμό οικιών και οικοπέδων ή στον επαγγελματικό τομέα π.χ. για το φωτισμό εταιρικών εγκαταστάσεων. Η τεχνολογία LED με μέγιστη αποδοτικότητα διασφαλίζει σε συνδυασμό με το γυαλί οπαλίνα επιφανειακό φωτισμό.

Μοντέλα

Περιεχόμενο συσκευασίας έκδοσης

XLED home 2 S / XL S / SC (Eik. 3.1)

Περιεχόμενο συσκευασίας έκδοσης

XLED home 2 (Eik. 3.2)

'Ορια περιστροφής κεφαλής προβολέα και αισθητήρα (XLED home 2 S / XL S / SC)

(Eik. 3.3, 3.4, 6.2, 6.3, 6.6)

Όρια περιστροφής κεφαλής προβολέα

(XLED home 2) (Eik. 3.5, 3.6, 6.2)

Διαστάσεις προϊόντος (XLED home 2 S / XL S / SC)

(Elk. 3.7, 3.8)

Διαστάσεις προϊόντος (XLED home 2) (Εικ. 3.9, 3.10)

Επισκόπηση συσκευής (XLED home 2 S / XL S / SC) (Εικ. 3.11)

Α Πάνελ LED
Β Πλαίσιο
C Στήριγμα τοίχου
D Mováδα αισθητήρα
Ε Ρύθμιση χρόνου (XLED home 2 S / XLED home 2 XL S)
F Púθμιση ορίου ευαισθησίας (XLED home 2 S / XLED home 2 XL S)

Επισκόπηση συσκευής (XLED home 2) (Εικ. 3.12)

Α Πάνελ LED
Β Πλαίσιο
C Στήριγμα τοίχου

Κατανομή φωτεινής έντασης (εικ. 3.13)

4. Ηλεκτρική εγκατάσταση

- Διακόπτετε την τροφοδοσία ρεύματος. (Εικ. 4.1)

Σύνδεση αγωγού τροφοδοσίας

Ο αγωγός τροφοδοσίας αποτελείται από καλώδιο 2 ή 3 συρμάτων:

L = Φάση (συνήθως μαύρο, καφέ ή γκρι)

N = Ουδέτερος αγωγός (συνήθως μπλε)

Υπόδειξη:

Ο αγωγός γείωσης δεν πρέπει να συνδεθεί σε αυτό το προϊόν.

Διαγράμματα συνδέσεων XLED home 2 S / XLED home 2 XL S / XLED home 2 (Εικ. 4.2)

Διάγραμμα συνδέσεων XLED home 2 SC (Εικ. 4.3)

Σημαντικό:

Το μπέρδεμα των συνδέσεων θα προκαλέσει στον αισθητήριο προβολέα LED ή στον πίνακα ασφαλειών βραχυκύκλωμα. Στην περίπτωση αυτή πρέπει να γίνει εκ νέου αναγνώριση των μεμονωμένων καλωδίων και επανασύνδεση.

Η πηγή φωτός αυτού του προβολέα LED δεν είναι αντικαταστάσιμη, σε περίπτωση που πρέπει να αντικατασταθεί η πηγή φωτός (π.χ. με τη λήξη της διάρκειας ζωής της), πρέπει να αντικατασταθεί ολόκληρος ο προβολέας LED.

LED LED

5. Εγκατάσταση

• Ελέγξτε όλα τα εξαρτήματα σχετικά με ζημιές.
• Σε περίπτωση ζημιάς, μην θέτετε τον προβολέα LED σε λειτουργία.
• Επιλέξτε κατάλληλο σημείο εγκατάστασης λαμβάνοντας υπόψη την εμβέλεια και την ανίχνευση κίνησης. (Εικ. 5.1, 5.2, 5.3)
• Ευθυγράμμιση προβολέα LED. (Εικ. 5.4)

Η ασφαλέστερη ανίχνευση κίνησης επιτυγχάνεται, εάν ο προβολέας LED εγκατασταθεί πλάγια ως προς την κατεύθυνση κίνησης, και εφόσον δεν παρεμποδίζουν την ορατότητα του αισθητήρα εμπόδια (όπως π.χ δέντρα, τείχη κ.λπ.) (Εικ. 5.2, 5.3)

Βήματα εγκατάστασης

• Διακόπτετε την τροφοδοσία ρεύματος. (Εικ. 4.1)
• Λύνετε ασφαλιστικές βίδες. (Εικ. 5.5)
- Αποσπάτε πλαίσιο (Β) από στήριγμα τοίχου (C). (Εικ. 5.6)
- Αποσπάτε κλέμα εμβυσμάτωσης από το στήριγμα τοίχου. (Εικ. 5.7)
- Σημαδεύετε τα σημεία για τρύπες. (Εικ. 5.8)
- Ανοίγετε τρύπες και τοποθετείτε ούπατ. (Εικ. 5.9)
- Τοποθετείτε στεγανοποιητική τάπα. (Εικ. 5.10) - Αγωγός τροφοδοσίας, ενδοτοίχια (Εικ. 5.11) - Αγωγός τροφοδοσίας, εξωτοίχια με διαστάρια (Εικ. 5.12)
- Συνδέετε το καλώδιο σύνδεσης. (Εικ. 5.13)

• Συνδέετε κλέμα εμβυσμάτωσης. (Εικ. 5.14)
- Προσαρμόζετε πλαίσιο στο στήριγμα τοίχου. (Εικ. 5.15)
• Βιδώνετε τη βίδα ασφάλισης. (Εικ. 5.16)
- Ενεργοποιείτε την τροφοδοσία ρεύματος. (Εικ. 5.16)
- Κάνετε ρυθμίσεις → „6. Λειτουργία“

6. Λειτουργία

- Ρύθμιση μέσω ρυθμιστή (XLED home 2 S / XL S)

– Ρύθμιση μέσω εφαρμογής STEINEL Connect App (XLED home 2 SC)

Ρυθμίσεις εργοστασίου

Ρύθμιση χρόνου (Ε): 8 δευτερόλεπτα Ρύθμιση ευαισθησίας (F): 2.000 Lux, (λειτουργία ημέρας)

Ρύθμιση χρόνου (Εικ. 6.1 / Ε)

Η επιθυμητή διάρκεια φωτισμού του προβολέα LED μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 8 δευτερόλεπτα έως το ανώτερο 35 λεπτά. Με κάθε ανίχνευση κίνησης πριν από την παρέλευση αυτού του χρόνου γίνεται εκ νέου εκκίνηση του χρονομέτρου.

• Ρυθμιστής + = περ. 35 λεπτά
• Ρυθμιστής - = περ. 8 δευτερόλεπτα

Ρύθμιση ευαισθησίας (Εικ. 6.1 / F)

Το επιθυμητό όριο ευαισθησίας του προβολέα LED μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2.000 Lux.

• Ρυθμιστής σε θέση = Λειτουργία φωτός ημέρας (εξαρτάται από φωτεινότητα)
• Ρυθμιστής σε θέση = Λειτουργία λυκόφωτος (περ. 2 Lux)

Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε θέση

Υπόδειξη:

Κατά τη ρύθμιση των ορίων κάλυψης προτείνεται η επιλογή του βραχύτερου χρόνου.

Υπόδειξη:

Μετά από κάθε διαδικασία απενεργοποίησης του προβολέα LED διακόπτεται για 1 περίπου δευτερόλεπτο η εκ νέου ανίχνευση κίνησης. Μόνο αφού

παρέλθει ο χρόνος αυτός μπορεί ο προβολέας LED να ενεργοποιήσει σε κίνηση πάλι το φως.

Ρύθμιση εμβέλειας / ευθυγράμμιση

Ανάλογα με τις ανάγκες μπορεί να γίνει βέλτιστη ρύθμιση του ορίου ανίχνευσης.

– Περιστροφή μονάδας αισθητήρα οριζοντίως 180°. (Εικ. 6.3)
– Ανατροπή μονάδας αισθητήρα καθέτως 90°. (Εικ. 6.6)

Αυτοκόλλητα κάλυψης (Εικ. 6.4)

Η μεμβράνη κάλυψης εξυπηρετεί στην κάλυψη επιθυμητού αριθμού στοιχείων φακού και συνεπώς στον εξατομικευμένο περιορισμό της εμβέλειας. Εσφαλμένες μεταγωγές αποκλείονται ή παρακολουθούνται στοχευμένα επικίνδυνα σημεία (Εικ. 6.5).

Διάφορα:

Όρια περιστροφής κεφαλής προβολέα (Εικ. 6.2)

Υπόδειξη:

Ισχύουν οι ρυθμίσεις, οι οποίες έγιναν στο τελευταία χρησιμοποιηθέν στοιχείο χειρισμού.

Για τη ρύθμιση του προβολέα της συσκευής με Smartphone ή Tablet, πρέπει να κατεβάσετε το STEINEL Connect App από το δικό σας AppStore. Απαιτείται ένα smartphone ή Tablet με δυνατότητα Bluetooth.

XLED home 2 SC

Ρυθμίσεις εργοστασίου

Ρύθμιση ευαισθησίας: 2.000 Lux, Λειτουργία ημέρας, Lux-Teach Ρύθμιση χρόνου: 5 δευτερόλεπτα

Android

Οι ακόλουθες λειτουργίες είναι ρυθμίσιμες μέσω εφαρμογής Steinel Connect:

• Ρύθμιση χρόνου 5 δευτ. - 60 λεπτά
• Ρύθμιση ευαισθησίας: 2 - 2.000 Lux
• Lux-Teach
• Βασικό φως
• Κεντρικό φως
  – Λειτουργία με απαλό άναμμα φωτός.
• 'Ωρα-Teach
• Ρύθμιση εμβέλειας
• Δικτύωση Bluetooth

Ρύθμιση χρόνου

Ο χρόνος απενεργοποίησης μπορεί να ρυθμιστεί αδιαβάθμητα από περίπου 5 δευτ. έως το ανώτερο 60 λεπτά. Κάθε ανιχνευμένη κίνηση ενεργοποιεί εκ νέου το φως.

Κατά τη ρύθμιση των ορίων κάλυψης και για το τεστ λειτουργίας προτείνεται η ρύθμιση του βραχύτερου χρόνου.

Ρύθμιση ευαισθησίας

Η φωτεινότητα απόκρισης (λυκόφως) μπορεί να ρυθμιστεί αδιαβάθμητα από περ. 2 έως 2.000 Lux. Κατά τη ρύθμιση των ορίων ανίχνευσης και για το τεστ λειτουργίας σε φως ημέρας πρέπει ο ρυθμιστής να είναι σε λειτουργία φωτός ημέρας.

Βασικό φως

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί αδιαβάθμητα μεταξύ 0 % και 100 %. Το βασικό φως μπορεί να ρυθμιστεί βάσει χρόνου ή φωτεινότητας. Μόνο εφόσον γίνει κίνηση στην περιοχή ανίχνευσης το φως περνάει (για το ρυθμισμένο χρόνο) σε μέγιστη ισχύ φωτός (100 %). Κατόπιν ο λαμπτήρας επιστρέφει πάλι σε βασικό φως.

Κεντρικό φως

Η φωτεινότητα του βασικού φωτός μπορεί να ρυθμιστεί μεταξύ 0 % και 100 %. Λειτουργία με απαλό άναμμα φωτός. Κατά την έναρξη η φωτεινότητα ρυθμίζεται σταθερά σε έως το όριο 100 % (fade in). Κατά την απενεργοποίηση, η φωτεινότητα μειώνεται συνεχώς στο 0 % (σβήσιμο). Μπορείτε να ρυθμίσετε τους χρόνους Fade-in και fadde-out.

Λειτουργία συνεχούς φωτός

Οι παράμετροι λειτουργίας συνεχούς φωτός μπορούν να ρυθμιστούν μέσω της εφαρμογής Steinel Connect. Στη νέα εφαρμογή, είναι δυνατή η τυχαία ρύθμιση του συνεχούς φωτός έως σε συγκεκριμένο χρόνο (ώρα-Teach).

Δικτύωση Bluetooth (Connect Bluetooth mesh)

Ο διακόπτης αισθητήρα ανταποκρίνεται στο Bluetooth-Mesh-Standard. Μπορεί να με όλα τα προϊόντα πρότυπο Bluetooth Mesh. που ανταποκρίνονται σε δικτυωθεί. Ο διακόπτης αισθητήρα διαμορφώνεται μέσω της εφαρμογής Steinel Connect. Όταν ο διακόπτης αισθητήρα συνδέεται για πρώτη φορά στην εφαρμογή Steinel Connect, τα αντίστοιχα κλειδιά δικτύου αποθηκεύονται στο smartphone ή στο tablet. Αποκλείεται η αναρμόδια πρόσβαση στον αισθητήρα μέσω του κλειδιού. Για πρόσβαση από άλλο Smartphone ή Tablet πρέπει να μοιραστεί το κλειδί δικτύου.

Υπόδειξη:

Μετά από κάθε διαδικασία απενεργοποίησης του προβολέα LED, η εκ νέου ανίχνευση κίνησης διακόπτεται για 1 περίπου δευτερόλεπτο. Μόνο αφού παρέλθει ο χρόνος αυτός μπορεί ο προβολέας LED να ενεργοποιήσει σε κίνηση πάλι το φως. Για ενεργοποίηση και απενεργοποίηση που βασίζεται στον χρόνο, το XLED home 2 SC διαθέτει ένα εσωτερικό ρολόι. Αυτό συγχρονίζεται αυτόματα με το ρολόι του συνδεδεμένου smartphone κάθε φορά που πραγματοποιείται σύνδεση Bluetooth μέσω του STEINEL Connect App. Για να διασφαλιστεί η σωστή λειτουργία, μετά από μία διακοπή τάσης του προβολέα LED πρέπει να πραγματοποιηθεί σύνδεση μέσω του STEINEL Connect App. Το εσωτερικό ρολόι συγχρονίζεται εκ νέου με το ρολόι του smartphone.

7. Λειτουργία / Συντήρηση

Για ειδικά συστήματα αντιδιαρρηκτικού συναγερμού ο προβολέας LED δεν είναι κατάλληλος, διότι δεν διαθέτει την προδιαγεγραμμένη ασφάλεια έναντι σαμποτάζ. Οι καιρικές συνθήκες μπορεί να επηρεάσουν τη λειτουργία του προβολέα LED. Όταν επικρατεί ισχυρός άνεμος, χιονίζει, βρέχει, ρίχνει χαλάζι μπορεί να προκληθεί λάθος ενεργοποίηση, διότι δεν μπορεί να γίνει διαφοροποίηση μεταξύ ξαφνικών διακυμάνσεων θερμοκρασίας και πηγών θερμότητας. Ο φακός ανίχνευσης μπορεί να καθαρίζεται όταν είναι ακάθαρτος με νωπό πανί (χωρίς απορρυπαντικό).

Σημαντικό: Η συσκευή λειτουργίας δεν μπορεί να αντικατασταθεί.

Οι ηλεκτρικές συσκευές, τα εξαρτήματα και οι συσκευασίες θα πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην πετάτε τις ηλεκτρικές συσκευές στα οικιακά απορρίμματα!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την ισχύουσα Ευρωπαϊκή Οδηγία σχετικά με τα απόβλητα ηλεκτρικού και ηλεκτρονικού εξοπλισμού και την εφαρμογή της στο εθνικό

δίκαιο, οι άχρηστες πλέον ηλεκτρικές συσκευές πρέπει να συλλέγονται ξεχωριστά και να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

9. Δήλωση συμμόρφωσης

Με την παρούσα, η εταιρεία STEINEL GmbH δηλώνει ότι το XLED home 2 SC συμμορφώνεται με την Οδηγία 2014/53/ΕΕ. Το πλήρες κείμενο της Δήλωσης Συμμόρφωσης της ΕΕ είναι διαθέσιμο στην ακόλουθη διεύθυνση Διαδικτύου: www.steinel.de

10. Εγγύηση κατασκευαστή

Ως αγοραστής μπορείτε να κάνετε χρήση των νόμιμων εγγυητικών δικαιωμάτων έναντι του πωλητή. Εφόσον τα δικαιώματα αυτά ισχύουν στη χώρα σας, δεν συντέμνονται ούτε περιορίζονται από τη δική μας δήλωση εγγύησης. Σας παρέχουμε 5 έτη εγγύηση για την άψογη κατασκευή και την κανονική λειτουργία του προϊόντος STEINEL Professional-Sensorik. Παρέχουμε την εγγύηση ότι αυτό το προϊόν δεν παρουσιάζει ελαττώματα υλικού, κατασκευής ή σχεδίασης. Παρέχουμε εγγύηση λειτουργικής ικανότητας όλων των ηλεκτρονικών δομοστοιχείων και καλωδίων, όπως επίσης έλλειψης σφαλμάτων όλων των χρησιμοποιηθέντων υλικών και των επιφανειών αυτών.

Προβολή αξιώσεων:

Εάν θέλετε να διατυπώσετε παράπονα σχετικά με το προϊόν που αγοράσατε, παρακαλούμε όπως το αποστείλετε σε πλήρη κατάσταση και ατελώς μαζί με την αυθεντική απόδειξη αγοράς, η οποία πρέπει να αναφέρει την ημερομηνία αγοράς και την ονομασία του προϊόντος, στον αντιπρόσωπό σας ή στην εταιρεία μας ΑΝΤΙΠΡΟΣΩΠΟΙ-ΕΙΣΑΓΩΓΕΙΣ ΓΙΑ ΤΗΝ ΕΛΛΑΔΑ Π.Λυγκωνης & Υιοι οε / Αριστοφανους 8 Αθηνα 10554. Σας συνιστούμε λοιπόν όπως διαφυλάξετε προσεκτικά την απόδειξη αγοράς έως την παρέλευση της διάρκειας εγγύησης. Για τα έξοδα και τους κινδύνους μεταφοράς στα πλαίσια επιστροφής του προϊόντος η STEINEL δεν αναλαμβάνει καμία ευθύνη.

Για πληροφορίες σχετικά με την προβολή αξίωσης σε περίπτωση εγγύησης απευθυνθείτε στη διαδικτυακή πύλη www.steinel-professional.de/garantie

Εάν νομίζετε ότι πρόκειται για περίπτωση εγγύησης ή εάν έχετε οποιαδήποτε απορία σχετικά με το προϊόν σας, μπορείτε να μας τηλεφωνήσετε ανά πάσα στιγμή στη γραμμή ΤΗΛΕΦΩΝΑ ΥΠΟΣΤΗΡΙΞΗΣ & ΣΕΡΒΙΣ ΓΙΑ, ΤΗΝ ΕΛΛΑΔΑ / 2103212021 / 2103218558 / Φαξ: 2103218630.

1. Τεχνικά δεδομένα

	XLED Home 2 S XLED	Home 2 XL S XLED	Home 2 SC XLED	Home 2
Διαστάσεις (Υ × Π × Β)	218 × 180 × 161 mm	240 × 180 × 161 mm	218 × 180 × 161 mm	181 × 180 × 161 mm
Τάση δικτύου 220	-240 V / 50/60 Hz
Ισχύς εισόδου (Pon)	13,7 W 19,3 W 13,8 W	W 13,7 W
Φωτεινή ροή / φωτεινότητα	1550 lm (360°) / 113 lm / W	2124 lm (360°) / 110 lm / W	1550 lm (360°) / 113 lm / W	1550 lm (360°) / 113 lm / W
Αναμονή Αισθητήρας (Psb) Δίκτυο (Pnet)	0,50 W / -	0,50 W / -	0,35 W / 0,35 W	- / -
Βάρος 0,575 kg 0,	620 kg 0,575 kg 0,480 kg
Προβαλλόμενη επιφάνεια	Πρόσθια όψη 283,1 cm2 Πλευρική όψη 113 cm2	Πρόσθια όψη 316,2 cm2 Πλευρική όψη 115 cm2	Πρόσθια όψη 283,1 cm2 Πλευρική όψη 113 cm2	Πρόσθια όψη 274,1 cm2 Πλευρική όψη 86,3 cm2
Ρεύμα δικτύου 80	mA 113 mA 80 mA 80	mA
Συντελεστής ισχύος	0,74 0,74 0,78 0,74
Θερμοκρασία χρώματος	3.000 K (θερμό λευκό)
Δείκτης χρωματικής απόδοσης	Ra=82
Μέση διάρκεια ζωής μέτρησης	L70B50 σε 25 °C: >60.000 ώρες
Χρωματική συνέπεια SDCM	Εισαγόμενη τιμή: 3
Κατανομή φωτεινής έντασης
Σύστημα αισθητήρα	Παθητικό υπέρυθρο			-
Εμβέλεια	μέγ. 10 m			-
Γωνία ανίχνευσης	180°			-
Ρύθμιση χρόνου	8 δευτ. -35 λεπ.		5 δευτ. -60 λεπ.	-
Ρύθμιση ευαι- σθησίας	2-2.000 Lux			-
	XLED Home 2 S XLED	Home 2 XL S XLED	Home 2 SC XLED Home 2
IP / κλάση προ-στασίας	IP44 / II
Θερμοκρασία περιβάλλοντος	-20 °C – +40 °C
Συχνότητα Bluetooth	-		2,4 – 2,48 GHz	-
Ισχύς εκπομπής Bluetooth ( P_net )	-		5 dBm / 3 mW	-
Τάξη ενεργεια-κής απόδοσης	Το παρόν προϊόν περιέχει πηγή φωτός τάξης ενεργειακής απόδοσης «Ε»
	Τεχνική τεκμηρίωση στη διεύθυνση www.steinel.de

12. Βλάβες λειτουργίας

Βλάβη Αιτία Επίλυση

Προβολέας LED χωρίς τάση	■ Ασφάλεια χαλασμένη,δεν έγινε ενεργοποίηση,διακοπή σύνδεσης■ Βραχυκύκλωμα	■ Νέα ασφάλεια, ενεργοποίηση διακόπτη δικτύου, έλεγχος κυκλώματος με δοκιμαστικό τάσης■ ́Ελεγχος συνδέσεων
Αισθητήριος προβολέας LED δεν ενεργοποιείται	■ Στη λειτουργία ημέρας, η ρύθμιση λυκόφωτος βρίσκεται σε λειτουργία νυκτός■ Διακόπτης δικτύου OFF■ Ασφάλεια χαλασμένη■ Ανακριβής ρύθμιση εύρους ανίχνευσης	■ Νέα ρύθμιση■ Ενεργοποίηση■ Νέα ασφάλεια, εν ανάγκη ελέγχετε σύνδεση■ Νέα ρύθμιση
Αισθητήριος προβολέας LED δεν απενεργοποιείται	■ Διαρκής κίνηση εντός ορίων ανίχνευσης	■ Ελεγχος εύρους και ενδεχομένως νέα ρύθμιση ή κάλυψη
Αισθητήριος προβολέας LED διαρκώς ENTOΣ / EKTOΣ	■ Κινούνται ζώα εντός του εύρους ανίχνευσης	■ Περιστρέψτε αισθητήρα ψηλότερα ή καλύψτε ανάλογα, αλλάξτε περιοχή ή καλύψτε
Βλάβη Αιτία Επίλυση
Αισθητήριος προβολέας LED ενεργοποιείται ανεπιθύμητα	■ Ο άνεμος κουνά δένδρα και θάμνους εντός του εύρους ανίχνευσης■ Ανίχνευση αυτοκινήτων στο δρόμο■ Ξαφνικές μεταβολές θερμοκρασίας λόγω καιρικών συνθηκών (αέρας, βροχή, χιόνι) ή αέρας από ανεμιστή-ρες ή ανοιχτά παράθυρα■ Αισθητήριος προβολέας LED περιστρέφεται (κινείται) εξαιτίας ανεμοριππών ή ισχυρής βροχόπτωσης	■ Προσαρμογή εύρους■ Προσαρμογή εύρους■ Μεταβολή εύρους, μετατόπιση σημείου εγκατάστασης■ Εγκατάσταση αισθητήριου προβολέα LED σε σταθερή επιφάνεια
Ο προβολέας LED δεν αναφέρεται σε επισκόπηση Bluetooth	■ Επιλογή εσφαλμένης περιοχής	■ Ρυθμίσεις→ Περιοχή ΕΕ / περιοχή ΗΠΑ
Ξεχάσατε τον κωδικό ■ Μετά από εσφαλμένη καταχώρη-ση: Πατήστε το πλήκτρο «Επανα-φορά κωδικού», εντός 10 λεπτών απενεργοποιείτε το ρεύμα και ενεργοποιείτε εκ νέου. Κατόπιν, καταχωρείτε νέο κωδικό
Η εφαρμογή δεν εκκινείται	■ Η τοποθεσία δεν έχει ενεργοποιηθεί	■ Ενεργοποιείτε την τοποθεσία στις ρυθμίσεις του Smartphone
Οι ρυθμίσεις του προβολέα LED εμφανίζονται σε γκρι χρώμα	■ Ο προβολέας LED δεν έχει δηλωθειως master ομάδας (λειτουργία Slave)	■ Ρυθμίστε τον προβολέα Master■ Δηλώστε τον προβολέα LED ως Master
Δεν βρέθηκε κανένας προβολέας LED Bluetooth	■ Ο προβολέας LED δεν βρίσκεται εντός εμβέλειας■ Το Bluetooth στο Smartphone είναι απενεργοποιημένο	■ Ελέγξτε αν το Bluetooth του Smartphone είναι ενεργοποιημένο ή μειώστε την απόσταση από το προϊόν■ Εκκινήστε εκ νέου την εύρεση
Καμία εδραίωση σύνδεσης από το Smartphone με τον προβολέα LED	■ Το Smartphone βρίσκεται πολύ κοντά στη συσκευή■ Το Smartphone δεν είναι συμβατό με την εφαρμογή■ Η έκδοση της εφαρμογής δεν είναι ενημερωμένη	■ Απόσταση από προβολέα LED τουλάχιστον 1,5 m■ Χρησιμοποιήστε άλλο Smartphone■ Ενημερώστε τη STEINEL Connect App στο Appstore

TR
