产品类型	带运动探测器的户外LED投影灯
品牌	Steinel
型号	XLED home 2 XL S
尺寸 (高 x 宽 x 深)	240 x 180 x 161 mm
重量	0.620 kg
供电电压	220-240 V ~ 50/60 Hz
功耗	19.3 W
光通量	2124流明 (360°)
光效	110 lm/W
色温	3000 K (暖白)
显色指数 (CRI)	82
平均寿命	>60,000小时 (L70B50 @25°C)
探测技术	被动红外 (PIR)
探测范围	最大10米
探测角度	180°
可调延时	8秒至35分钟
触发阈值	2至2000勒克斯
防护等级 (IP)	IP44
保护等级	II (双重绝缘)
工作温度	-20°C至+40°C
能效等级	E
探测器方向	水平180°, 垂直90°
制造商保修	5年
维护	用湿布清洁镜头（无清洁剂）
光源更换	不可更换（需整体更换投影灯）

常见问题 - XLED home 2 XL S STEINEL

如何调节投影灯的照明持续时间？

使用外壳上的E（延时）调节旋钮。从-（约8秒）旋转至+（约35分钟）。每次运动探测都会重新开始延时。

如何调节运动灵敏度？

触发阈值通过F旋钮调节。从2勒克斯（夜间模式）到2000勒克斯（白天模式）。⚙️位置为日间运行（独立于亮度）。

如果投影灯不亮怎么办？

首先检查保险丝和电源。确保触发阈值设置正确（日间选择⚙️位置）。如果问题持续，请参考手册中的故障排除部分。

可以更换投影灯的LED吗？

不可以，光源不可更换。如果损坏，需整体更换投影灯。

如何调节运动探测器的方向？

探测器可水平旋转180°，垂直倾斜90°。松开锁定螺丝，调整方向，然后重新拧紧。

这款投影灯可以室内使用吗？

专为户外设计（IP44，防溅水）。室内使用虽可行但不推荐，因为其会发热且不适合小空间。

最大探测距离是多少？

理想条件下（垂直于通行方向安装，无遮挡）最大距离为10米。

如何遮蔽部分探测区域？

使用随附的自粘遮蔽片覆盖探测器的透镜段。这样可以限制探测范围并避免误触发。

这款型号支持蓝牙吗？

不，XLED home 2 XL S未配备蓝牙。只有XLED home 2 SC型号提供蓝牙连接和专用应用程序。

投影灯的待机功耗是多少？

待机模式（探测器活动）功耗为0.50瓦。无探测时，投影灯在设定延时后进入待机。

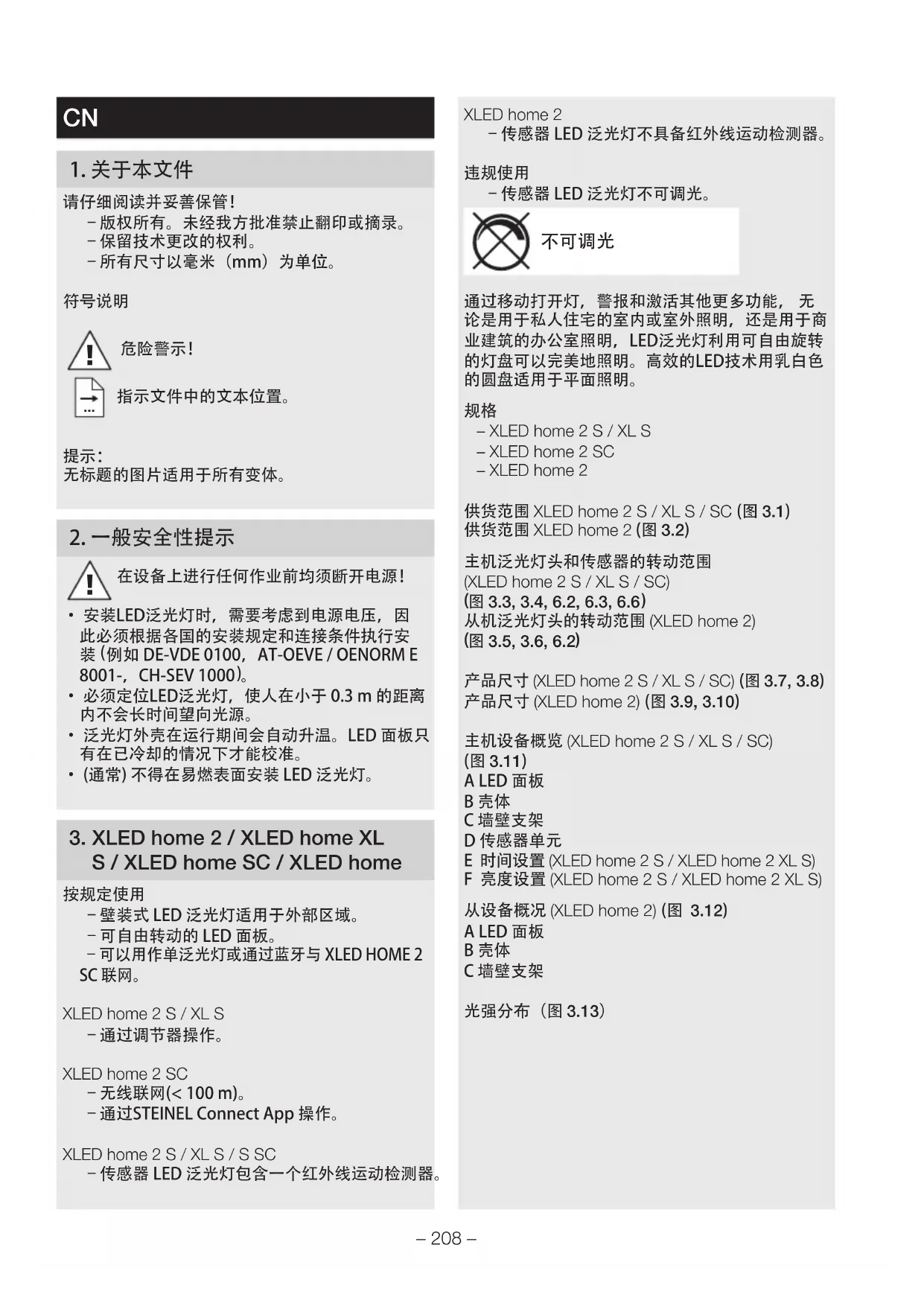

用户手册 XLED home 2 XL S STEINEL

• 版权所有。未经我方批准禁止翻印或摘录。
• 保留技术更改的权利。
• 所有尺寸以毫米（mm）为单位。

符号说明

危险警示！

指示文件中的文本位置。

提示：

无标题的图片适用于所有变体。

2. 一般安全性提示

在设备上进行任何作业前均须断开电源！

• 安装LED泛光灯时，需要考虑到电源电压，因此必须根据各国的安装规定和连接条件执行安装（例如 DE-VDE 0100, AT-OEVE / OENORM E 8001-, CH-SEV 1000）。
• 必须定位LED泛光灯，使人在小于 0.3 m 的距离内不会长时间望向光源。
• 泛光灯外壳在运行期间会自动升温。LED 面板只有在已冷却的情况下才能校准。
• (通常)不得在易燃表面安装LED泛光灯。

• 壁装式 LED 泛光灯适用于外部区域。
• 可自由转动的 LED 面板。
• 可以用作单泛光灯或通过蓝牙与 XLED HOME 2 SC 联网。

• 无线联网(<100 m)。
• 通过STEINEL Connect App 操作。

- 传感器 LED 泛光灯包含一个红外线运动检测器。

XLED home 2

- 传感器 LED 泛光灯不具备红外线运动检测器。

违规使用

- 传感器 LED 泛光灯不可调光。

不可调光

通过移动打开灯，警报和激活其他更多功能，无论是用于私人住宅的室内或室外照明，还是用于商业建筑的办公室照明，LED泛光灯利用可自由旋转的灯盘可以完美地照明。高效的LED技术用乳白色的圆盘适用于平面照明。

规格

(图 3.3, 3.4, 6.2, 6.3, 6.6)

从机泛光灯头的转动范围 (XLED home 2)

(图 3.5, 3.6, 6.2)

产品尺寸 (XLED home 2 S / XL S / SC) (图 3.7, 3.8)

产品尺寸 (XLED home 2) (图 3.9, 3.10)

主机设备概览 (XLED home 2 S / XL S / SC)

(图 3.11)

A LED 面板

B 壳体

C 墙壁支架

D 传感器单元

E 时间设置 (XLED home 2 S / XLED home 2 XL S)

从设备概况 (XLED home 2) (图 3.12)

A LED 面板

B 壳体

C 墙壁支架

光强分布（图 3.13）

4. 电气安装

- 切断供电。(图 4.1)

连接电源线

电源线由2芯或3芯电缆组成：

L = 火线（通常为黑色，棕色或灰色）

N = 零线（通常是蓝色）

提示：

在此产品上不必连接地线。

XLED home 2 SC 连接图（图 4.3）

重要：

混淆接头将导致LED泛光灯或者保险丝盒内发生短路。此种情况下须辨别每一根电缆并重新连接。

此 LED 泛光灯的光源不可更换；如果必须更换光源（例如在其使用寿命结束时），则必须更换整个 LED 泛光灯。

LED LED

5. 安装

• 检查所有部件是否损坏。
• LED 泛光灯损坏时，不得投入运行。
• 在考虑有效距离和探测到运动的情况下选择合适的装配地点。(图 5.1, 5.2, 5.3)
• 校准LED泛光灯。(图5.4)

将LED泛光灯沿走动方向一侧安装且无障碍物（例如树木，墙等）遮挡感应视野时，移动感应效果最佳。(图 5.2, 5.3)

安装步骤

• 切断供电。(图 4.1)
• 松开固定螺栓。(图 5.5)
• 将壳体(B)同墙壁支架(C)分离。(图 5.6)
• 将插入式端子与墙上支架分离。（图 5.7）
• 标记钻孔。（图 5.8）
• 钻孔并插入销子。（图 5.9）

- 插入密封塞。（图 5.10）

- 暗装引线（图 5.11）

- 带限位支架的明装引线（图 5.12）

- 连接接线电缆。(图 5.13)

- 连接插入端子。（图 5.14）

• 将壳体插装到墙壁支架上。（图 5.15）
• 旋入止动螺栓（图 5.16）
• 接通电源。（图 5.16）
• 进行调整 "6.功能"

6. 功能

LED 泛光灯所需的照明时长可在 8 秒至最多长 35 分钟之间的范围内无级设置。如果在该时间结束前感应到任何移动，计时器均会重新启动。

- 调节器 + = 约 35 分钟

- 调节器 - = 约 8 秒

亮度设置（图 6.1 / F）

LED 泛光灯所需的响应阈值可在约 2 至 2,000 Lux 之间的范围内无级设置。

• 设置调节器调到 = 日光运行 (与亮度无关)
• 设置调节器调到 = 夜间运行（大约 2 Lux）

设置感应范围以及在日光下进行功能测试时调节器须处于。

说明：

设置感应范围时，建议选择最短时间。

说明：

在每次LED泛光灯的关断操作结束后，新的移动感应会中断约1秒钟。仅当该段时间结束后，LED泛光灯才能在移动时重新亮起。

有效距离设置 / 调整

根据需要可以设置最佳的感应范围。

传感器元件

• 传感器单元水平转动 180^ (图6.3)
• 传感器单元垂直翻转 90^ (图6.6)

覆盖贴标 (图 6.4)

附带的遮板用于覆盖任意大小的镜头部分或者自定义缩短有效距离。排除错误打开或者针对性地监控危险位置(图6.5)。

提示：

最后一次使用操作元件时设定的设置有效。

智能手机和平板电脑必须从 AppStore 下载

STEINEL Connect App 才能对LED泛光灯进行配

置。需要一个具备蓝牙功能的智能手机或平板电脑。

XLED home 2 SC

出厂设置

亮度设置：2,000 Lux，白天运行，Lux 示教

时间设置：5秒钟

Android

• 功能：
• 可通过 Steinel Connect 应用程序设置的功能：
• 时间可设置为 5 s - 60 Min
• 暮光可设置为 2 - 2,000 Lux
  -Lux 示教模式
• 底灯
• 主灯
• 柔光启动功能。
• 示教时间
• 有效距离设置
• 蓝牙联网

时间设置

关闭延时可无极设置为约5秒至最长60分钟每个检测到的移动动作都会再次开启灯光。

在调整检测区域和进行功能测试的时候，建议设置成最短时间。

亮度设置

响应亮度（暮光）可无极设置为约 2 - 2,000 Lux

在设置探测区域以及在日光下进行功能测试时，必须将设置调节器调到日光模式。

底灯

底灯的亮度可在 0% 和 100% 之间无级调节。

可根据时间或亮度调整底灯。

当在探测范围内运动时方才可以将灯光控制到最大灯功率（100%）并持续已设时间（对于时间设置）。然后灯重新切换至底灯。

主灯

主灯的亮度可在 0% 和 100% 之间无级调节。

柔光启动功能。

开灯的时候，亮度逐步亮起到 100% （fade in淡入模式）。关灯时，亮度会逐步降低至 0% （fade out淡出模式）。淡入和淡出的时间可自由选择。

长亮灯模式

常亮模式的参数可以通过Steinel Connect应用程序设定。在这个新推出的应用程序中，可以逐步设定常亮持续时间，直至达到特定的时间（时间示教功能）。

蓝牙联网（蓝牙 Connect Mesh）

该传感器开关符合

蓝牙Mesh标准。该传感器开关可以与所有符合蓝牙Mesh标准的

产品进行联网。

该传感器开关可通过 Steinel Connect 应用程

序进行配置。当首次连接传感器开关到 Steinel

Connect 应用程序时，相应的网络秘钥就会保存在智能手机或平板电脑上。通过该密钥可避免未经授权人员访问该传感器。必须共享该网络密钥才能通过其他智能手机或平板电脑访问。

提示：

在每次LED的关断操作结束后，新的移动感应会中断约1秒钟。仅当该段时间结束后，LED泛光灯才能在移动时重新亮起。

XLED home 2 SC 配有一个内部时钟用于基于时间进行开关。每次通过蓝牙连接到 STEINEL Connect App 时会与智能手机的时钟进行自动同步。

为确保正确地运行，在LED泛光灯断电后必须与STEINEI Connect App建立连接。内置时钟与智能手机的时钟进行同步更新。

7. 运行 / 保养

LED泛光灯因不具备规定的相关防破坏安全性，故不得用于专用防盗警报装置。天气条件可能影响LED泛光灯的功能。因感应器无法分辨突发性温度波动与热源，故强风暴，强降雪，强降雨以及冰雹天气可能导致功能错误激活。感应镜头弄脏时应使用润湿的抹布(不添加清洁剂)进行清洁。

重要信息：操作设备无法更换。

210V LED

8. 废弃物处理

电子设备，附件和包装应根据环保要求寻求再次利用。

不得将电子设备投入生活垃圾！

仅针对欧盟国家：

根据适用的关于废旧电子设备和电子元件欧盟指令及其在国家法律中的实施规则，必须将无法再使用的电子设备分开收集在一起并根据环保要求寻求再次利用。

9. 一致性声明

STEINEL GmbH 特此声明，XLED home 2 SC 的无线电设备类型符合指令 2014/53/EU。有关欧盟一致性声明的完整文本请参阅以下网址：www.steinel.de

10. 制造商担保

作为购买方相对销售商具有法定的免费修换权和保修权. 如果您所在国家具有相关法律规定，该权利不受我们质保声明而缩短或任何限制。我们为施特朗专业传感器产品的完好性能和正常功能提供5年质保。我们保证此产品不含材料、生产和结构方面的缺陷. 我们保证所有电子部件和电缆的功能可靠性以及所使用的材料及其表面无任何缺陷。

质保索赔:

如需提出产品索赔，则请您将完整的原始购买凭证（必须包含购买日期和产品名称的说明）自费邮寄给您的经销商或直接邮寄给我们：Rm.25A Huadu Mansion, No.828-838 Zhangyang Road, 200122 Shanghai, PR China。

为此，建议您妥善保存购买凭证，直至质保期到期。施特朗对寄回过程中的运输费用和风险不承担任何责任。质保索赔的相关信息请参见我们网站的主页 www.steinel.cn 如果您对质保或产品有任何疑问，敬请垂询：服务热线 [phone]。

5年厂商质保

1. 技术参数

	XLED Home 2 S XLED	D Home 2 XL S XLED	Home 2 SC XLED	Home 2
尺寸(高x宽x深)	218x180x161mm	240x180x161mm	218x180x161mm	181x180x161mm
电源电压 220-	240V/50/60Hz
功率消耗(Pon) 1	3.7W 19.3W 13.8	W 13.7W
光流/亮度	1550lm(360°)/113lm/W	2124lm(360°)/110lm/W	1550lm(360°)/113lm/W	1550lm(360°)/113lm/W
待机传感器(Psb)/电网(Pnet)	0.50W/-	0.50W/-	0.35W/0.35W	-/-
重量 0.575kg	0.620kg 0.575kg	0.480kg
照射面积 正面2	83.1cm 2侧面113cm2	正面316.2cm2侧面115cm2	正面283.1cm2侧面113cm2	正面274.1cm2侧面86.3cm2
电源电流 80mA	113mA 80mA	80mA
功率系数 0.74	0.74 0.78 0.74
色温 3,000K (暖白光)
显色指数: R	a=82
平均额定使用寿命	L70B50在25oC时:>60,000小时
SDCM的颜色一致性	初始值:3
光强分布
传感器	被动红外线			-
有效距离	最大10m			-
感应角度	180°			-
时间设置	8s-35min		5s-60min	-
亮度设置	2-2,000 Lux			-
IP/防护等级	IP44/II
环境温度	-20oC-+40oC
蓝牙频率	-		2.4-2.48GHz	-

	XLED Home 2 S XLED Home 2 XL S XLED Home 2 SC XLED Home 2
蓝牙发射功率(Pnet)	-	5 dBm / 3 mW	-
能效等级 本产品	具备一个能效等级为“E”的光源
	查看技术文档请登录 www.steinel.de

1. 运行故障

故障 原因 补救办法
LED泛光灯没有电压 ■保险丝损坏,未接通,电线断裂■短路		■更换保险丝,打开电源开关,使用试电笔检查电线■检查接口
LED感应泛光灯无法打开 ■在白天模式下,亮度设置处于夜晚模式■电源开关关闭■保险丝损坏■感应范围未进行针对性设置		■重新设置■打开开关■更换保险丝,必要时检查接口■重新调节
LED感应泛光灯无法关闭 ■在感应范围内持续运行 ■检查范围,必要时重新调整或覆盖
LED感应泛光灯始终打开/关闭 ■动物在感应范围内移动 ■向上转动感应器或进行针对性覆盖;调整或覆盖范围
LED感应泛光灯意外打开 ■风吹动感应范围内的树枝和灌木丛■感应到街道上的汽车■由于天气(风,雨,雪)或通风设备排出的废气,敞开的窗户引起温度突然发生变化■LED感应泛光灯晃动(移动),例如由于风暴或强降雨		■调整范围■调整范围■改变范围,更改安装地点■将LED感应泛光灯安装在牢固的底座上
在蓝牙概览中未列出LED泛光灯 ■选择了错误的地区 ■设置欧盟地区/美国地区
忘记密码 ■输入错误后:按下按钮"重置密码";		在10分钟内断电并重启;然后重新指定密码
App未启动 ■位置未激活 ■在智能手机设置中激活位置
LED泛光灯的设置变成灰色 ■LED泛光灯未被登记为分组主机(从机运行)		■设置主机泛光灯■将LED泛光灯登记为主机
未找到蓝牙LED泛光灯 ■LED泛光灯不在检测范围内■智能手机上的蓝牙已禁用		■检查智能手机中是否已激活蓝牙,或者拉进与产品的距离■重新启动查找过程
智能手机与LED泛光灯之间未建立连接 ■智能手机与设备距离过近■智能手机与App不兼容■App版本非最新版本		■与LED泛光灯之间的距离至少为1.5m■使用其他智能手机■在应用商店中更新STEINEL Connect App
