| Gaminio tipas | LED lauko projektorius su judesio detektoriumi |
| Prekės ženklas | Steinel |
| Modelis | XLED home 2 XL S |
| Matmenys (A x P x G) | 240 x 180 x 161 mm |
| Svoris | 0,620 kg |
| Maitinimo įtampa | 220-240 V ~ 50/60 Hz |
| Sugerta galia | 19,3 W |
| Šviesos srautas | 2124 liumenai (360°) |
| Šviesos efektyvumas | 110 lm/W |
| Spalvos temperatūra | 3000 K (šilta balta) |
| Spalvų perteikimo indeksas (CRI) | 82 |
| Vidutinis tarnavimo laikas | >60 000 val. (L70B50 esant 25°C) |
| Aptikimo technologija | Pasyvus infraraudonųjų spindulių (PIR) |
| Aptikimo atstumas | Maks. 10 m |
| Aptikimo kampas | 180° |
| Reguliuojamas uždelsimas | Nuo 8 s iki 35 min |
| Įjungimo slenkstis | Nuo 2 iki 2000 liuksų |
| Apsaugos klasė (IP) | IP44 |
| Apsaugos klasė | II (dviguba izoliacija) |
| Darbinė temperatūra | -20°C iki +40°C |
| Energijos vartojimo efektyvumo klasė | E |
| Detektoriaus orientacija | 180° horizontaliai, 90° vertikaliai |
| Gamintojo garantija | 5 metai |
| Priežiūra | Nuvalykite lęšį drėgna šluoste (be ploviklio) |
| Šviesos šaltinio keitimas | Nekeičiamas (projektorius turi būti pakeistas visas) |
Dažnai užduodami klausimai - XLED home 2 XL S STEINEL
Naudotojų klausimai apie XLED home 2 XL S STEINEL
0 klausimas apie šį prietaisą. Atsakykite į tas, kurias žinote, arba užduokite savo.
Užduokite naują klausimą apie šį prietaisą
Atsisiųskite instrukciją savo Lempa PDF formatu nemokamai! Raskite savo instrukciją XLED home 2 XL S - STEINEL ir vėl perimkite savo elektroninį įrenginį. Šiame puslapyje skelbiami visi dokumentai, reikalingi jūsų įrenginio naudojimui. XLED home 2 XL S prekės ženklo STEINEL.

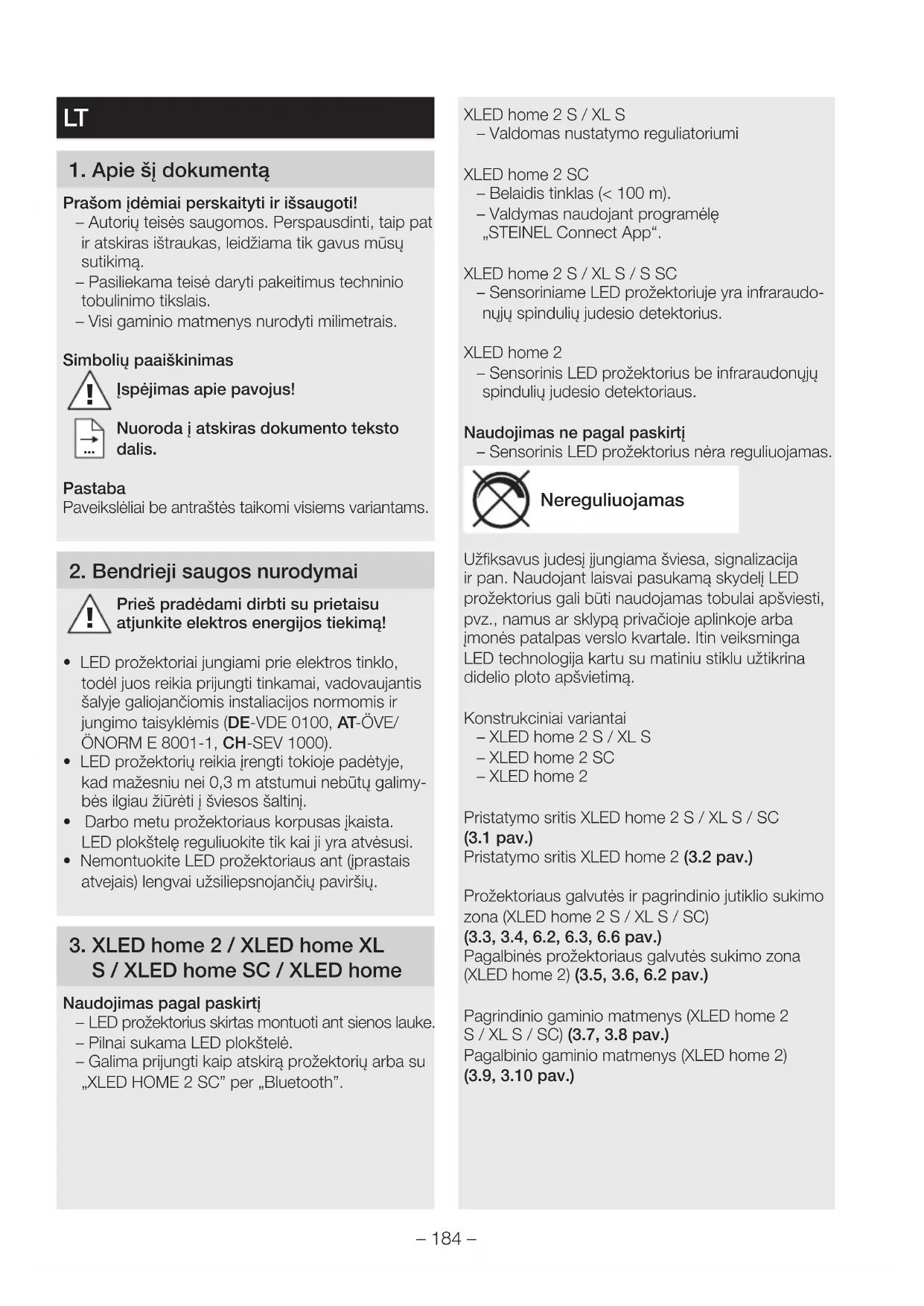

NAUDOJIMO INSTRUKCIJA XLED home 2 XL S STEINEL
LT ..... 184 Atsižvelgti j rašytines instrukcijas!
1. Apie ši dokumentą
Prašom jdėmiai perskaityti ir išsaugoti!
– Autorių teisės saugomos. Perspausdinti, taip pat ir atskiras ištraukas, leidžiama tik gavus mūsų sutikimą.
– Pasiliekama teisė daryti pakeitimus techninio tobulinimo tikslais.
- Visi gaminio matmenys nurodyti milimetrais.
Simbolių paaiškinimas
Įspėjimas apie pavojus!
Nuoroda i atskiras dokumento teksto dalis.
Pastaba
Paveikslėliai be antraštės taikomi visiems variantams.
2. Bendrieji saugos nurodymai
Prieš pradėdami dirbti su prietaisu atjunkite elektros energijos tiekimą!
- LED prožektoriai jungiami prie elektros tinklo, todėl juos reikia prijungti tinkamai, vadovaujantis šalyje galiojančiomis instaliacijos normomis ir jungimo taisyklėmis (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).
- LED prožektorių reikia jrengti tokioje padėtyje, kad mažesniu nei 0,3 m atstumui nebūtų galimybės ilgiau žiūrėti į šviesos šaltinį.
- Darbo metu prožektoriaus korpusas įkaista. LED plokštelę reguliuokite tik kai ji yra atvėsusi.
- Nemontuokite LED prožektoriaus ant (jprastais atvejais) lengvai užsiliepsnojančių paviršių.
Naudojimas pagal paskirti
– LED prožektorius skirtas montuoti ant sienos lauke.
– Pilnai sukama LED plokštelė.
– Galima prijungti kaip atskirą prożektorių arba su „XLED HOME 2 SC” per „Bluetooth”.
- Belaidis tinklas (< 100 m).
- Valdymas naudojant programėlę „STEINEL Connect App“.
- Sensoriniame LED prožektoriuje yra infraraudo-nuju spindulių judesio detektorius.
XLED home 2
– Sensorinis LED prožektorius be infraraudonuju spindulių judesio detektoriaus.
Naudojimas ne pagal paskirti
– Sensorinis LED prožektorius néra reguliuojamas.
Nereguliuojamas
Užfiksavus judesj jjungiama šviesa, signalizacija ir pan. Naudojant laisvai pasukamą skydelj LED prožektorius gali būti naudojamas tobulai apšviesti, pvz., namus ar sklypą privačioje aplinkoje arba įmonės patalpas verslo kvartale. Itin veiksminga LED technologija kartu su matiniu stiklu užtikrina didelio ploto apšvietimą.
Konstrukciniai variantai
Prožektoriaus galvutės ir pagrindinio jutiklio sukimo zona (XLED home 2 S / XL S / SC)
(3.3, 3.4, 6.2, 6.3, 6.6 pav.)
Pagalbinės prožektoriaus galvutės sukimo zona (XLED home 2) (3.5, 3.6, 6.2 pav.)
Pagrindinio gaminio matmenys (XLED home 2 S / XL S / SC) (3.7, 3.8 pav.)
Pagalbinio gaminio matmenys (XLED home 2) (3.9, 3.10 pav.)
Pagrindinio gaminio apžvalga
A Šviesos diodu skydas
B Korpusas
C Sieninis laikiklis
D Sensorius
E Švietimo trukmės nustatymas
(XLED home 2 S / XLED home 2 XL S)
F Prieblandos lygio nustatymas
(XLED home 2 S / XLED home 2 XL S)
Pagalbinio gaminio apžvalga (XLED home 2)
(3.12 pav.)
A Šviesos diodu skydas
B Korpusas
C Sieninis laikiklis
Šviesos intensyvumo pasiskirstymas (3.13 pav.)
4. Elektros irengimas
- Išjunkite elektros energijos tiekimą. (4.1 pav.)
Tinklo jvado prijungimas
Tinklo laidą sudaro 2 arba 3 gysłu kabelis:
L = fazė (dažniausiai juodas arba rudas laidas)
N = nulinis laidas (dažniausiai mėlynas)
Pastaba
Prie šio gaminio nebūtina prijungti apsauginio laido.
„XLED home 2 S” / „XLED home 2 XL S” / „XLED home 2” prijungimo diagramas (4.2 pav.)
Prijungimo diagrama XLED home 2 SC (4.3 pav.)
Svarbu!
Neteisingai sujungti laidai sukelia trumpaji jungimą LED prožektoriuje arba paskirstymo spintoje. Tokiu atveju reikia dar kartą identifikuoti atskirus kabelius ir prijungti iš naujo.
Šio LED prožektoriaus šviesos elementas yra nekeičiamas, todėl prireikus jį pakeisti (pvz., pasibaigus tarnavimo laikui), reikia keisti LED prožektorių.
- Visas dalis patikrinkite dėl pažeidimų.
- Esant pažeidimams LED prožektoriaus nenaudokite.
- Pasirinkite tinkamą montavimo vietą atsižvelgdami i jautrumo zonos ilgi ir judėjimo fiksavimą.
(5.1, 5.2, 5.3 pav.)
• LED prožektoriaus reguliavimas. (5.4 pav.)
Judėjimas patikimiausiai fiksujamas tuomet, kai LED prožektorius sumontuojamas šonu judėjimo krypčiai ir sensoriaus matomumo neužstoja jokios klūtys (pvz., medžiai, sienos ir t. t.). (5.2, 5.3 pav.)
Montavimo eiga
- Išjunkite elektros energijos tiekimą. (4.1 pav.)
- Atlaisvinkite varžtus. (5.5 pav.)
- Nuimkite korpusa (B) nuo sieninio laikiklio (C). (5.6 pav.)
- Atskirkite kištukinį gnybtą nuo sieninio laikiklio. (5.7 pav.)
- Pasižymėkite gręžtinių skylių vietas. (5.8 pav.)
- Išgręžkite skyles ir jkiškite kaiščius. (5.9 pav.)
- ľstatykite sandarinimo kaištį. (5.10 pav.)
– Potinkinis įvadas (5.11 pav.).
– Virštinkinis jvadas su distanciniais laikikliais (5.12 pav.). - Prijunkite jungiamuosius laidus (5.13 pav.)
- Sujunkite kištukinius gnybtus. (5.14 pav.)
- Korpusa uždėkite ant sieninio laikiklio. (5.15 pav.)
- Šukite varžta. (5.16 pav.)
- ljunkite elektros energijos tiekimą. (5.16 pav.)
- Atlikite nustatymus → „6. Funkcija“
6. Veikimas
– Nustatymas naudojant nustatymo reguliatorių (XLED home 2 S / XL S)
– Nustatymas naudojant išmaniają nuotolinio valdymo programėlę „STEINEL Connect App“ (XLED home 2 SC)
Gamyklos nustatymas
Laiko nustatymas (E): 8 sekundės Prieblandos lygio nustatymas (F): 2.000 liuksų (dienos režimas)
Švietimo trukmės nustatymas (6.1 / E pav.)
Pageidaujamą LED prožektoriaus švietimo trukmę galima nustatyti tolygiai nuo maždaug 8 sekundžių iki maks. 35 minučių. Kaskart užfiksavus judesį prieš pasibaigiant šiam laikui, laikmatis jsijungia iš naujo.
- Nustatymo reguliatorius + = maždaug 35 minučių
- Nustatymo reguliatorius - = maždaug 8 sekundžių
Prieblandos lygio nustatymas (6.1 / F pav.)
Pageidaujamas LED prožektoriaus suveikimo slenkstis nustatomas tolygiai nuo maždaug 2 iki 2.000 liuksų.
– Nustatymo reguliatorius ties ⚙ = dienos šviesos režimas (nepriklauso nuo apšvietimo)
– Nustatymo reguliatorius ties = prieblandos režimas, apie 2 liuksai.
Nustatant jautrumo zoną ir atliekant funkciju patikrinimą dienos metu nustatymo reguliatorius turi būti nustatytas ties
Pastaba:
nustatant jautrumo zoną rekomenduojama rinktis trumpiausią laiką.
Pastaba:
kaskart LED prožektoriui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui LED prožektorius esant judesiui gali vėl ijungti šviesą.
Jautrumo zonos nustatymas (reguliavimas)
Esant poreikiui jautrumo zona galima nustatyti optimaliai.
– Pasukite sensorių horizontaliai 180°. (6.3 pav.)
- Atlenkite sensorių vertikaliai 90°. (6.6 pav.)
Lipdukas (6.4 pav.)
Užsklanda skirta uždengti reikiamą kiekį linzės segmentų ir individualiai sumažinti jautrumo zonos ilgį. Klaidingi įsijungimai negalimi arba tikslingai stebimos pavojingos zonos (6.5 pav.).
Kita
Prožektoriaus galvutės sukimosi zona (6.2 pav.).
Pastaba
galioja tie nustatymai, kurie buvo atlikti pastaraji kartą naudojant valdymo elementą.
Išmanioji nuotolinio valdymo programėlė
„STEINEL Connect App“ (XLED home 2 SC) Norint konfigūruoti LED prožektorių naudojantis išmaniuoju telefonu arba planšetiniu kompiuteriu iš „AppStore“ reikia atsisiųsti STEINEL išmaniają nuotolinio valdymo programėlę „STEINEL Connect App“. Reikalingas išmanusis telefonas arba planšetė su „Bluetooth“ funkcija.
XLED home 2 SC
Gamyklos nustatymas
Prieblandos lygio nustatymas: 2.000 liuksų Dienos režimas, „Lux-Teach“ Laiko nustatymas: 5 sekundės
Android
Papildomos funkcijos, galimos tik naudojant išmaniają nuotolinio valdymo programėlę
„STEINEL Connect App“:
– Prieblandos lygio nustatymas 2 – 2.000 liuksų, dienos režimas, „Lux-Teach“, laiko mokymas
– Laiko nustatymas 5 s – 60 min.
– lsijungimas / išsijungimas pagal laika
– Naktinis taupymo režimas
– Jautrumo zonos reguliavimas pagal jautruma
– Grupių sujungimas tinkle ir šviestuvų / grupių žymėjimas
– Rankinis nustatymas 4 val. jj. / 4 val. išj.
– Apsaugojimas slaptažodžiu
LED prožektoriaus funkcijas galima reguliuoti išmaniuoju telefonu, planšetiniu kompiuteriu. „Bluetooth“ ryšys galimas tik išmaniuoju telefonu arba planšetiniu kompiuteriu.
Pastaba
Kaskart LED prožektoriui išsijungus naujas judesys gali būti užfiksuotas tik maždaug po 1 sekundės. Tik pasibaigus šiam laikui LED prožektorius esant judesiui gali vėl jjungti šviesą.
Kad XLED home 2 SC būtų galima jungti ir išjungti priklausomai nuo laiko, jame yra vidinis laikrodis. Jis kaskart „Bluetooth“ ryšiu jungiantis per „STEINEL Connect App“ automatiškai sincronizuojamas su prijungto išmaniojo telefono laikrodžiu. Siekiant užtikrinti tinkamą veikimą, kaskart nutrūkus elektros energijos teikimui į LED prožektorių, reikia atkurti ryšį naudojantis programėle „STEINEL Connect App“. Vidinis laikrodis vėl bus sincronizuojamas su išmaniojo telefono laikrodžiu.
7. Naudojimas / priežiūra
Specialioms įsilaužimo signalizacijos sistemoms LED prožektorius netinka, nes trūksta numatytos apsaugos nuo sabotažo. Oro sąlygos gali pakeisti LED prožektoriaus veikimą. Esant stipriems vėjo gūsiams, sningant, lyjant, krušos metu prietaisas gali įsijungti nepageidaujamu metu, nes staigių temperatūros pokyčių neįmanoma atskirti nuo šilumos šaltinių. Užsiteršusias linzes valykite drėgnu audeklu (nenaudokite jokių valiklių).
Svarbu: valdymo prietaisas nekeičiamas.
Elektros prietaisai, priedai ir pakuotės turi būti perdirbami aplinkai nekenksmingu būdu.
Neišmeskite elektros prietaisų kartu su buitinėmis atliekomis!
Tik ES šalims
Remiantis galiojančia Europos Sajungos Direktyva dėl elektros ir elektronikos įrangos atlieku ir jos perkėlimo į nacionalinę teisę, nebetinkami naudoti elektros prietaisai turi būti renkami atskirai ir perdirbami aplinkai nekenksmingu būdu.
9. Atitikties deklaracija
„STEINEL GmbH“ pareiškia, kad XLED home 2 SC atitinka Direktyvos 2014/53/ES reikalavimus. Visa ES atitikties deklaracijos tekstą rasite šiuo adresu internete: www.stinel.de
10. Gamintojo garantija
Kaip pirkéjas, prireikus, turite jums įstatymų suteiktas teises, reiškiamas pardavėjui. Jeigu šios teisės egzistuoja jūsų šalyje, mūsų garantija jų negali sumažinti arba apriboti. Suteikiame jums 5 metų garantija užtikrindami puikias savybes ir sklandų „STEINEL-Professional“ sensorinio gaminio veikimą. Garantuojame, kad šiame gaminyje nėra medžiagos, gamybos ir konstrukcinių defektų. Garantuojame sklandų visų elektroninių dalių ir kabelių veikimą ir užtikriname, kad visos naudotos medžiagos ir jų paviršiai yra be trūkumu.
Galiojimas:
jeigu norite pareikšti pretenziją dėl gaminio, atsiųskite jį visą, apmokėję gabenimo išlaidas, su originaliu pirkimo dokumentu, kuriame turi būti nurodyta pirkimo data ir pavadinimas, pardavėjui iš kurio pirkote arba STEINEL atstovui Lietuvoje UAB KVARCAS (Neries krantinė 32, Kaunas) arba tiesiai gamintojui šiuo adresu: Neries krantinė 32, LT-48463 Kaunas. Todėl rekomenduojame pirkimo dokumentą saugoti iki garantinio laiko pabaigos. STEINEL nedengia gabenimo išlaidų ir neatsako už riziką gražinant. Informacijos kaip pasinaudoti garantine teise rasite mūsų svetainėje info@kvarcas.lt.
Garantinio įvykio atveju arba jeigu turite klausimų, susijusių su šiuo gaminiu, bet kada galite skambinti STEINEL atstovui Lietuvoje UAB
KVARCAS (8-37-408030) arba tiesiogiai gamintojui jo aptarnavimo skyriaus budinčiaja linija 8-37-408030.
5 METU GAMINTOJO GARANTIJA
- Techniniai duomenys
| XLED Home 2 S XLED | Home 2 XL S XLED | Home 2 SC XLED | Home 2 | |
| Matmenys(I × P × A) | 218 × 180 ×161 mm | 240 × 180 ×161 mm | 218 × 180 ×161 mm | 181 × 180 ×161 mm |
| Tinklo jtampa 220 | -24 V / 50/60 Hz | |||
| Galios suvartoji-mas (Pon) | 13,7 W 19,3 W 13,8 W | 13,7 W | ||
| Šviesos srautas /šviesumas | 1550 lm (360°) /113 lm / W | 2124 lm (360°) /110 lm / W | 1550 lm (360°) /113 lm / W | 1550 lm (360°) /113 lm / W |
| Budėjimo režimasSensorius(Psb) / Tinklas(Pnet) | 0,50 W /– | 0,50 W /– | 0,35 W /0,35 W | – /– |
| Svoris 0,575 kg 0 | 620 kg 0,575 kg 0,480 kg | |||
| Projektuojamas plotas | Vaizdas iš priekio283,1 cm2Vaizdas iš šono113 cm2 | Vaizdas iš priekio316,2 cm2Vaizdas iš šono115 cm2 | Vaizdas iš priekio283,1 cm2Vaizdas iš šono113 cm2 | Vaizdas iš priekio274,1 cm2Vaizdas iš šono86,3 cm2 |
| Tinklo srovė 80 mA | A 113 mA 80 mA 80 mA | |||
| Galios koefici-entas | 0,74 0,74 0,78 0,74 | |||
| Spalvinė temperatūra | 3.000 K (šiltai balta spalva) | |||
| Spalvos atkūrimo indeksas | Ra=82 | |||
| Vidutinis projek-tinis tarnavimo laikas | L70B50 esant 25 °C: >60.000 val. | |||
| Spalvų nuoseklu-mas SDCM | Pradinė reikšmė: 3 | |||
| Šviesos intensy-vumo pasiskirs-tymas |  | |||
| Sensorika | Pasyvūs infraraudonieji spinduliai | – | ||
| Jautrumo zonos ilgis | maks. 10 m | – | ||
| Apimties kampas | 180° | – | ||
| Švietimo trukmės nustatymas | 8 s–35 min. | 5 s–60 min. | – | |
| XLED Home 2 S XLED | Home 2 XL S XLED | Home 2 SC XLED Home 2 | ||
| Prieblandos lygio nustatymas | 2-2.000 liuksų | - | ||
| IP apsaugos klasė | IP44 / II | |||
| Aplinkos temperatūra | -20 °C-+40 °C | |||
| „Bluetooth“ dažnis | - | 2,4-2,48 GHz | - | |
| „Bluetooth“ (Pnet) siuntimo galia | - | 5 dBm / 3 mW | - | |
| Energinio veiks- mingumo klasė | Šiame gaminyje yra „E“ energinio veiksmingumo klasės šviesos šaltinis | |||
 | Techninius dokumentus rasite www.steinel.de | |||
12. Veikimo sutrikimai
Sutrikimas Priežastis Ištaisymas
| Šviesos diodu prožektoriuje nėra įtampos | ■ Sugedęs, nejungtas saugiklis, nutrū-ko elektros srovės tiekimas■ Trumpasis jungimas | ■ Pakeiskite saugiklj, junkite tinklo jungiklj, patikrinkite elektros laidus įtampos indikatoriumi■ Patikrinkite jungtis |
| Sensorinis šviesos diodu prožektorius nejsijungia | ■ Veikiant dienos šviesos režimu prieblandos nustatymai nustatyti ties nakties režimu■ Tinklo jungiklis IŠJUNGTAS■ Perdegė saugiklis■ Fiksavimo diapazonas nustatytas netikslingai | ■ Nustatykite iš naujo■ Jjunkite■ Reikia naujo saugiklio, patikrinkite jungtis■ Sureguliuokite iš naujo |
| Sensorinis šviesos diodu prožektorius neišsijungia | ■ Jautrumo zonoje fiksuojamas nuolatinis judesys | ■ Patikrinkite diapazoną ir, jei reikia, iš naujo sureguliuokite arba nustatykite |
| Sensorinis šviesos diodu prožektorius nuolat jsijungia ir išsijungia | ■ Fiksavimo diapazone juda gyvūnai | ■ Sensorių pakreipkite aukštyn arba nustatykite tiksliau, pakeiskite jautrumo zoną ar nustatykite iš naujo |
| Sensorinis šviesos diodu prožektorius jsijungia nepa-geidaujamu metu | ■ Jautrumo zonoje vėjas linguoja medžius ir krūmus■ Užfiksuojami gatve važiuojantys automobiliai■ Staigus temperatūros pokytis dėl oro sąlygų (vėjo, lietaus, sniego) arba oro srauto iš ventilatorių, atvirų langų■ Sensorinis šviesos diodu prožektorius siūbuoja (juda) dėl, pvz., vėjo gūsių ar stipraus lietaus (sniego, krušos) | ■ Nustatykite jautrumo zoną iš naujo■ Nustatykite jautrumo zoną iš naujo■ Pakeiskite jautrumo zoną, pakeiskite montavimo vietą■ Sumontuokite sensorinį LED prožektorių ant tvirto pagrindo |
| LED prožektorius nenurodytas „Bluetooth“ apžvalgoje | ■ Pasirinktas neteisingas regionas | ■ Nustatymai ES regionas / JAV regionas |
| Pamiršau slaptažodį | ■ Neteisingai įvedus: paspauskite mygtuką „Atkurti slaptažodį“; išjunkite maitinimą ir per 10 minučių vėl įjunkite; tada iš naujo priskirkite slaptažodį | |
| Programėlė nepasileidžia | ■ Vietovė nesuaktyvinta | ■ Suaktyvinti vietovę išmaniojo telefono nustatymuose |
| LED prožektorių nustatymai yra neaktyvūs | ■ LED prožektorius nėra priskirtas pagrindiniu grupėje (veikia kaip pagalbinis) | ■ Nustatykite pagrindinį prožektorių■ Nustatykite LED prožektorių pagrindiniu |
Sutrikimas Priežastis Ištaisymas
| Nerasta jokių „Bluetooth“LED prožektorių | ■ LED prožektoriai už jautrumo zonos ribų■ Išmaniojo telefono „Bluetooth“ ryšys išjungtas | ■ Patikrinkite, ar išmaniajame telefone jungtas „Bluetooth“ ryšys arba sumažinkite atstumą iki gaminio■ Paleisti paiešką iš naujo |
| Nėra ryšio tarp išmaniojo telefono ir LED prožektoriaus | ■ Išmanusis telefonas per arti įrenginid■ Išmanusis telefonas nesuderinamas su programėle■ Tai ne naujausia programėlės versija | Mažiausias atstumas iki LED prožektoriaus – 1,5 m■ Naudokite kitą išmanųji telefoną■ Atnaujinkite programėlę „STEINEL Connect App“ prekyvietėje „Appstore“ |
