| Produkta tips | Āra LED prožektors ar kustības sensoru |
| Zīmols | Steinel |
| Modelis | XLED home 2 XL S |
| Izmēri (A x P x D) | 240 x 180 x 161 mm |
| Svars | 0,620 kg |
| Barošanas spriegums | 220-240 V ~ 50/60 Hz |
| Patērētā jauda | 19,3 W |
| Gaismas plūsma | 2124 lūmeni (360°) |
| Gaismas efektivitāte | 110 lm/W |
| Krāsu temperatūra | 3000 K (silti balta) |
| Krāsu atveides indekss (CRI) | 82 |
| Vidējais kalpošanas laiks | >60 000 h (L70B50 pie 25°C) |
| Noteikšanas tehnoloģija | Pasīvā infrasarkanā (PIR) |
| Noteikšanas diapazons | Maks. 10 m |
| Noteikšanas leņķis | 180° |
| Regulējams aiztures laiks | No 8 s līdz 35 min |
| Iedarbināšanas slieksnis | No 2 līdz 2000 luksi |
| Aizsardzības klase (IP) | IP44 |
| Aizsardzības klase | II (dubultā izolācija) |
| Darbības temperatūra | -20°C līdz +40°C |
| Enerģijas efektivitātes klase | E |
| Sensora orientācija | 180° horizontāli, 90° vertikāli |
| Ražotāja garantija | 5 gadi |
| Apkope | Notīriet lēcu ar mitru drānu (bez mazgāšanas līdzekļa) |
| Gaismas avota nomaiņa | Nav nomaināms (prožektors jāaizstāj pilnībā) |
Bieži uzdotie jautājumi - XLED home 2 XL S STEINEL
Lietotāju jautājumi par XLED home 2 XL S STEINEL
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Lampa PDF formātā bez maksas! Atrodiet savu rokasgrāmatu XLED home 2 XL S - STEINEL un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. XLED home 2 XL S zīmola STEINEL.
LIETOŠANAS INSTRUKCIJA XLED home 2 XL S STEINEL

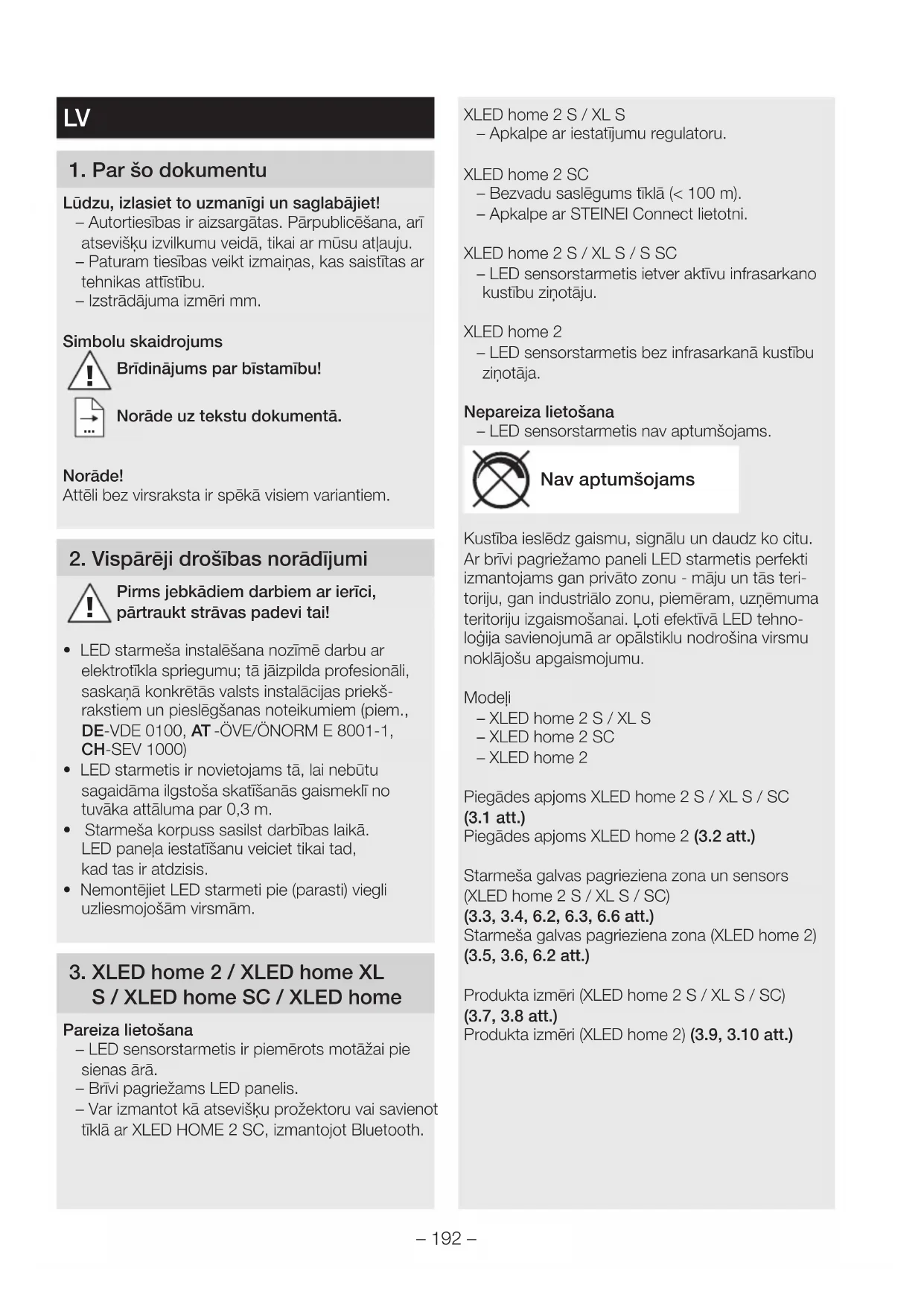

LV ..... 192 Pievērsiet uzmanību teksta daļai!
Lūdzu, izlasiet to uzmanīgi un saglabājiet!
– Autortiesības ir aizsargātas. Pārpublicēšana, arī atsevišku izvilkumu veidā, tikai ar mūsu atļauju.
– Paturam tiesības veikt izmaiņas, kas saistītas ar tehnikas attīstību.
– Izstrādājuma izmēri mm.
Simbolu skaidrojums
Bridinājums par bīstamību!
Norāde uz tekstu dokumentā.
Norāde!
Attēli bez virsraksta ir spēkā visiem variantiem.
2. Vispārēji drošības norādījumi
Pirms jebkādiem darbiem ar ierīci, pārtraukt strāvas padevi tai!
- LED starmeša instalēšana nozīmē darbu ar elektrotīkla spriegumu; tā jāizpilda profesionāli, saskaņā konkrētās valsts instalācijas priekš-rakstiem un pieslēgšanas noteikumiem (piem., DE-VDE 0100, AT -ÖVE/ÖNORM E 8001-1, CH-SEV 1000)
- LED starmetis ir novietojams tā, lai nebūtu sagaidāma ilgstoša skatīšanās gaismeklī no tuvāka attāluma par 0,3 m.
- Starmeša korpuss sasilst darbības laikā. LED paneļa iestatīšanu veiciet tikai tad, kad tas ir atdzisis.
- Nemontējiet LED starmeti pie (parasti) viegli uzliesmojošām virsmām.
– LED sensorstarmetis ir piemērots motāžai pie sienas ārā.
- Brīvi pagriežams LED panelis.
– Var izmantot kā atsevišku prožektoru vai savienot tīklā ar XLED HOME 2 SC, izmantojot Bluetooth.
- Bezvadu saslēgums tīklā (< 100 m).
- Apkalpe ar STEINEI Connect lietotni.
- LED sensorstarmetis ietver aktīvu infrasarkano kustību ziņotāju.
XLED home 2
- LED sensorstarmetis bez infrasarkanā kustību ziņotāja.
Nepareiza lietošana
– LED sensorstarmetis nav aptumšojams.
Nav aptumšojams
Kustība ieslēdz gaismu, signālu un daudz ko citu. Ar brīvi pagriežamo paneli LED starmetis perfekti izmantojams gan privāto zonu - māju un tās teritoriju, gan industriālo zonu, piemēram, uzņēmuma teritoriju izgaismošanai. Łoti efektīvā LED tehnoloģija savienojumā ar opālstiklu nodrošina virsmu noklājošu apgaismojumu.
Modeli
Ierīces komplektācija (XLED home 2 S / XL S / SC) (3.11 att.)
A LED panelis
B Korpuss
C Sienas stiprinājums
D Sensora vieniba
ELaikaiestatijums
F Krēslas sliekšņa iestatījums
Ierīces komplektācija (XLED home 2) (3.12 att.)
A LED panelis
B Korpuss
C Sienas stiprinājums
Gaismas stipruma sadalijums (3.13 att.)
4. Elektriskā instalācija
- Atslēdziet elektrības apgādi. (4.1 att.)
Elektrotikla pievadvada pieslēgums
Tikla pievadvadu veido 2 vai 3 dzīslu kabelis:
L = fāze (parasti melns, brūns vai pelēks)
N = nulles vads (parasti zils)
Norāde!
Šī ierīce nav jāpieslēdz zemējumam.
Pieslēguma diagramma XLED home 2 S / XLED home 2 XL S / XLED home 2 (4.2 att.)
Pieslēgumu diagramma XLED home 2 SC (4.3 att.)
Svarīgi!
Pieslēgumu sajaukšana vēlāk var izraisīt īssavienojumu LED starmetī vai Jūsu sadales skapī. Šādā gadījumā ir atkārtoti jāveic atsevišku kabelu noteikšana un savienošana.
Šī LED starmeša gaismas avots nav nomaināms, ja gaismas avotu ir jānomaina (piem., tā darba mūža beigās), ir jānomaina viss LED starmetis.
- Pārbaudiet visas detaļas, vai tās nav bojātas.
- Bojājumu gadījumā nelietojiet LED starmeti.
- Izvēlieties montāžai piemērotu vietu, ṣemot vērā sniedzamību un kustības uztveršanu (5.1, 5.2, 5.3 att.)
• LED starmeša virziena iestatijums. (5.4 att.)
Sensors visefektivāk uztvers kustību, ja uzstādīsiet LED starmeti kustības virzienā un ja sensora redzamību neierobežos škēršļi (piemēram, koki, sienas u. tml.). (5.2, 5.3 att.)
Montāžas soli
- Atslēdziet elektrības apgādi. (4.1 att.)
- Atskrūvējiet drošības skrūves. (5.5 att.)
- Atvienojiet korpusu (B) no sienas turētāja (C). (5.6 att.)
- Atvienojiet iespraužamās spailes no sienas stiprinājuma. (5.7 att.)
- Atzīmējiet urbuma vietas. (5.8 att.)
- Izurbiet caurumus un ievietojiet dibelus (5.9 att.)
• levietojiet blīvaizbāzni. (5.10 att.)
– Zemapmetuma pievads (5.11 att.)
– Virsapmetuma pievads ar starplikām (5.12 att.) - Pievienojiet pieslēguma kabeli. (5.13 att.)
- Savienojiet kontaktpaili. (5.14 att.)
- Uzspraudiet korpusu uz sienas stiprinājuma. (5.15 att.)
- leskrūvējiet drošības skrūvi. (5.16 att.)
• leslēdziet elektrības apgādi. (5.16 att.)
• Veiciet iestatišanu → "6. Funkcija"
6. Funkcijas
Rūpnīcas iestatījumi
Laika iestatijums (E): 8 sekundes
Krēslas sliekšna iestatījums (F):
2.000 luksi, (dienas režims)
Laika iestatijums (6.1 / E att.)
Vēlamo LED starmeša degšanas ilgumu iespējams iestatīt bez pakāpēm no apm. 8 s līdz maks. 35 min.
Ar katru kustību, kas uztverta pirms šī laika beigām, pulkstenis tiek startēts no jauna.
- lestatijumu regulators + = apm. 35 minūtes
- lestatijumu regulators - = apm. 8 sekundes
Krēslas sliekšna iestatījums (6.1 / F att.)
Vēlamo LED starmeša reakcijas slieksni iespējams bez pakāpēm iestatīt robežās no 2–2.000 luksiem.
– lestatīšnas slēdzis iestatīts uz ⚙ = dienasgaismas režīms (atkarībā no apgaismojuma)
- lestatīšanas slēdzis iestatīts uz = krēslas režīms (apm. 2 luksi)
lestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret
Norāde!
lestatot uztveres lauku, ieteicams izvēlēties īsāko laiku.
Norāde!
Pēc katras LED starmeša izslēgšanās uz apm.
1 s ir pārtraukta jaunas kustības uztvere.
Tikai pēc šī laika beigām, uztverot kustību, LED starmetis atkal ieslēgsies.
Sniedzamības iestatīšana / justēšana
Uztveres zonu var optimāli iestatīt pēc vajadzības.
– Sensorvienības pagriešanas zona: 180° horizontāli. (6.3 att.)
- Sensora sasvēršanas zona: 90° vertikāli. (6.6 att.)
Nosedzošā uzlīme (6.4 att.)
Komplektācijā ietilpstošā nosegfolija kalpo neno-teikta skaita lēcas segmentu nosegšanai, tātad individuālai sniedzamības samazināšanai. Klūdaini slēgumi tiek izslēgti vai bīstamās vietas tiek mērķtiecīgi pārraudzītas (6.5 att.).
Cits:
Spēkā ir tie iestatījumi, kuri tika iestatīti kā pēdējie apkalpes elementā.
LED starmeša konfigurācijai ar viedtālruni vai planšetdatoru ir Jūsu AppStore jālejuplādē STEINEL Connect App. Ir vajadzīgs viedtālrunis vai planšetdators ar Bluetooth.
XLED home 2 SC
Rūpnīcas iestatījumi
Krēslas iestatījums: 2.000 luksi, Dienas darbības režīms, Lux Teach Laika iestatījums: 5 sekundes
Android
Šādas funkcijas ir iestatāmas Smart Connect lietotnē:
– Laika iestatīšana: 5 s – 60 min
- Krēslas iestatījums 2 - 2.000 luksi
- Lux-Teach
– Pamata gaisma
– Galvenais apgaismojums
– Pakāpeniska apgaismojuma ieslēgšana
- Laika Teach
– Darbības rādiusa izvēle
- Bluetooth saslēgums tīklā
Laika iestatišana
Vēlamo gaismekļa degšanas ilgumu (izslēgšanās aizturi) iespējams iestatīt bez pakāpēm no apm. 5 s līdz maks. 60 min.
Katra uztverta kustība no jauna ieslēdz gaismu. Justējot uztveres lauku un pārbaudot darbību, ieteicams iestatīt īsāko laiku.
Krēslas sliekšņa iestatījums
Vēlamo reakcijas (aptumšošanas) slieksni iespējams bez pakāpēm iestatīt robežās no apm. 2 līdz 2.000 luksiem.
lestatot uztveres lauku un pārbaudot gaismekļa darbību dienasgaismā, iestatījumu regulatoram jābūt pagrieztam pret dienasgaismas režīmu.
Pamata gaisma
Pamata gaismas gaišumu iespējams iestatīt starp 0 % un 100 %.
Pamata apgaismojumu var iestatīt uz laika vai gaišuma bāzes.
Tikai, notiekot kustībai uztveres laukā, gaisma uz iestatīto laiku (skat. laika iestatīšanu), tiek ieslēgta ar maksimālo gaismas jaudu (100 %). Pēc tam gaismeklis ieslēdzas pamata gaismas režīmā.
Galvenais apgaismojums
Galvenās gaismas gaišumu iespējams iestatīt starp 0 % un 100 %.
Pakāpeniska apgaismojuma ieslēgšana
leslēdzot gaismu, sekundes laikā tās intensitāte pieaug līdz 100 % (fade in).
Gaismekli izslēdzot, tas pakāpeniski izdziest līdz 0 % (fade out).
Fade-in un fade-out laikus var izvēlēties.
Ilgstoša apgaismojuma režims
Ilgstošā apgaismojuma režīma parametrus var iestatīt Steinel Connect lietotnē. Jaunajā lietotnē ilgstošo apgaismojumu var iestatīt brīvi līdz vienam konkrētam pulksteņa laikam (pulksteņa laika Teach).
Bluetooth saslēgums tikla (Connect Bluetooth Mesh)
Sensorslēdzis atbilst Bluetooth Mesh stadartam. To var saslēgt tīkā ar visām precēm, kas atbilst Bluetooth Mesh standartam.
Sensorslēdža konfigurācija ar Steinel Connect lietotni Pirmo reizi savienojot, sensorslēdzi un Steinel Connect lietotni uz viedtālruna vai planšetes tiek saglabātas atbilstošā tīkla atslēgas. Ar atslēgu palīdzību var izslēgt neautorizētu piekļuvi sensoram. Lai piekļūtu ar vēl vienu viedtālruni vai planšeti ir jādalās ar tīkla atslēgu.
Norāde!
Pēc katras LED starmeša izslēgšanās uz apm. 1 s ir pārtraukta jaunas kustības uztvere. Tikai pēc šī laika beigām, uztverot kustību, LED starmetis atkal ieslēgsies.
Lai nodrošinātu uz laiku balstītu ieslēgšanos un izslēgšanos, XLED home 2 SC ir integrēts pulkstenis. Tas automātiski sinhrozinējas ar pievienotā viedtrālruņa pulksteni pie katra Bluetooth savienojama caur STEINEL Connect App. Lai nodrošinātu korektu funkciju, pēc strāvas padeves pārtraukšanas LED starmetim jāizveido savienojums caur STEINEL Connect App. Integrētais pulkstenis atkal tiek sinhronizēts ar viedtālruņa pulksteni.
7. Lietošana / kopšana
LED starmetis nav piemērots speciālām pretielaušanās signalizācijām, jo tas nav aprīkots ar priekšrakstos noteikto aizsardzību pret apzinātu bojāšanu. Laika apstākļi var ietekmēt LED starmeša funkcionēšanu. Stipru vēja brāzmu, sniega, lietus un krusas dēļ sensors var patvalīgi ieslēgties, jo tas nevar atšķirt pēkšņas temperatūras svārstības no siltuma avota.
Uztveres lēca tīrāma ar mitru lupatiņu (bez tīrīšanas līdzekļa).
Svarīgi! Bateriju ierīce nav nomaināma.
Elektroierīces, piederumi un iepakojumi jānodod dabai draudzīgai atkārtotai pārstrādei.
Nemetiet elektroierīces parastajos atkritumos!
Tikai ES valstim:
Atbilstoši Eiropas vadlīnijām par vecām elektroierīcēm un elektroniskām ierīcēm, un to lietojumam nacionalālas tiesībās, nefunkcējošas elektroierīces jāsavāc atseviški un tās jānodod dabai draudzīgai atkārtotai pārstrādei.
9. Atbilstības deklarācija
Ar šo STEINEL GmbH paziņo, ka radioiekārta XLED home 2 SC atbilst direktīvai 2014/53/ES. Visu ES atbilstības deklarācijas tekstu Jūs varat izlasīt: www.steinel.de
10. Ražotāja garantija
Kā pircējam Jums attiecībā pret pārdevēju ir spēkā likumā paredzētās garantijas tiesības. Mūsu garanti-jas saistības nesamazina un neierobežo šīs tiesības, ciktāl tādas pastāv Jūsu valstī. Mēs piešķiram
5 gadu garantiju nevainojamām Jūsu STEINEL profesionālā sensorikas produkta īpašībām un darbībai. Mēs garantējam, ka šim produktam nav materiāla, ražošanas un konstrukcijas defektu. Mēs garantējam visu elektronisko būvdaļu un kabeļu ekspluatācijas drošumu, kā arī visu izmantoto materiālu un to virsmu nevainojamību.
Sūdzību iesniegšana:
Ja vēlaties reklamēt Jūsu iegādāto produktu, lūdzu, nosūtiet to pilnā komplektācijā, apmaksājot pasta izdevumus, pievienojot oriģinālo čeku, kā arī norādot pirkuma datumu un produkta apzīmējumu, Jūsu pārdevējam vai tieši mums: SIA Ambergs, Brīvības gatve 195-20, LV-1039, Rīga. Tādēl mēs iesakām rūpīgi saglabāt pirkuma čeku līdz garantijas laika beigām. STEINEL nenes atbildību par transporta bojājumiem un atpakal sūfīšanas riskiem.
Informāciju par garantijas pieteikumu Jūs atradīsiet mūsu mājas lapā www.steinel-professional.de/garantie
Ja Jums ir garantijas gadījums vai Jums ir jautājumi par Jūsu iegādāto produktu, Jūs jebkurā laikā varat vērsties servisa dienestā: 00371 29460997.
- Tehniskie dati
| XLED Home 2 S XLED | Home 2 XL S XLED | Home 2 SC XLED | Home 2 | |
| Izmēri(A x P x Dz) | 218 × 180 × 161 mm | 240 × 180 × 161 mm | 218 × 180 × 161 mm | 181 × 180 × 161 mm |
| Elektrofīklaspriegums | 220-240 V / 50/60 Hz | |||
| Jaudas patērinš(Pon) | 13,7 W 19,3 W 13,8 W | W 13,7 W | ||
| Gaismas plūsma / Gaišums | 1550 lm (360°) / 113 lm / W | 2124 lm (360°) / 110 lm / W | 1550 lm (360°) / 113 lm / W | 1550 lm (360°) / 113 lm / W |
| Standby Sensors (Psb) / Tīkls (Pnet) | 0,50 W / - | 0,50 W / - | 0,35 W / 0,35 W | - / - |
| Svars 0,575 kg 0,620 kg 0,575 kg 0,480 kg | ||||
| Projicētais laukums | Frontāli: 283,1 cm2No sāna: 113 cm2 | Frontāli: 316,2 cm2No sāna: 115 cm2 | Frontāli: 283,1 cm2No sāna: 113 cm2 | Frontāli: 274,1 cm2No sāna: 86,3 cm2 |
| Elektroenergija 80 | mA 113 mA 80 mA 80 | mA | ||
| Jaudas faktors 0,74 | 0,74 0,78 0,74 | |||
| Krāsas temperatūra | 3.000 K (silti balta) | |||
| Krāsas attēlošanas indekss | Ra=82 | |||
| Vidējs dzīves ilgums | L70B50 pie 25 °C: >60.000 h | |||
| Krāsas konsistence SDCM | Sākuma vērtība: 3 | |||
| Gaismas stipruma sada-lījums |  | |||
| Sensorika | Pasīvs-infrasarkans | - | ||
| Sniedzamība | maks. 10 m | - | ||
| Uztveres lenkis | 180° | - | ||
| Laika iestatīšana | 8 s-35 min | 5 s-60 min | - | |
| Krēslas sliekšņa iestatījums | 2-2.000 luksi | - | ||
| IP / Aizsargklase | IP44 / II | |||
| XLED Home 2 S XLED | Home 2 XL S XLED | Home 2 SC XLED Home 2 | ||
| Apkārtējā temperatūra | -20 °C – +40 °C | |||
| Bluetooth frekvence | - | 2,4 – 2,48 GHz | - | |
| Bluetooth raidjauda (Pnet) | - | 5 dBm / 3 mW | - | |
| Energijas efektivitates klase | Šai precei ir gaismas avots ar "E" energijas efektivitates klasi | |||
 | Tehniskā dokumentācija: www.steinel.de | |||
12. Darbības traucējumi
Traucējumi Cēlonis Risinājums
| LED starmetis ir bez sprieguma | ■ Bojātsdrošinātājs, nav ieslēgts, bojāts vads■Īssavienojums | ■ Jauns drošinātājs, ieslēdziet tīkla slēdzi; pārbaudiet vadu ar sprieguma testeri■ Pārbaudīt pieslēgumus |
| LED sensorstarmetis neieslēdzas | ■ Dienas gaismas režīmā, krēslas slieksnis iestatīts nakts režīmā■ Izslēgts tīkla slēdzis■ Bojāts drošinātājs■ Nav mērķtiecīgi iestatīts uztveres lauks | ■ Iestatiet no jauna■ Ieslēdziet■ Jauns drošinātājs, pēc vajadzības pārbaudiet pieslēgumu■ Justējiet atkārtoti |
| LED sensorstarmetis neizslēdzas | ■ Nepārtraukta kustība uztveres laukā | ■ Pārbaudiet lauku un pēc nepieciešamības atkārtoti justējiet, t. l., Nosedziet |
| LED sensorstarmetis visu laikuIESLĒDZAS / IZSLĒDZAS | ■ Uztveres laukā pārvietojas dzīvnieki | ■ Paceliet sensoru augstāk vai mērķtiecīgi apkāljiet, pārregulējiet zonu vai apkāljiet sensoru |
| LED sensorstarmetis ieslēdzas, kad tas nav vēlams | ■ Vējš uztveres laukā kustina kokus un krūmus■ Uz ielas esošo automašīnu uztveršana■ Laika apstākļu izraisītas straujas temperatūras izmainas (vējš, lietus, sniegs), vai aī gaisa plūsma no ventilatoriem, atvērtiem logiem■ Led sensorgaismeklis šūpojas (kustas) stipra vēja brāzmās vai stipros nokrišņos. | ■ Izmainiet lauku■ Izmainiet lauku■ Izmainiet uztveres lauku, mainiet uzstādīšanas vietu■ Montējiet led sensorstarmeti pie stingras pamatnes |
| LED starmetis nav uzskaitīts Bluetooth pārskatā | ■ Izvelēts nepareizs règons | ■ Iestatījumi⇒Regions es / regions asv |
| Aizmirsta parole ■ Pēc nepareizas ievades: | nospiediet pogu "atiestaṭīt paroli", 10 minūšu laikā atvienojiet no strāvas un atkal ieslēdziet; p'ec tam piešķiriet paroli no jauna | |
| Lietotne nestatējas | ■ Atrašanās vieta nav aktivēta | ■ Aktivējiet atrašanās vietu viedtālruņa iestatījumos |
| LED starmeša iestatījumi ir deaktivēti | ■ Led starmetis nav deklarēt spar grupas vadošo starmeti (vadītā (slave) režīms) | ■ Iestatiet vadošo starmeti■ Deklarējiet led starmeti par vadošo |
| Netiek atrasti Bluetooth LED starmeši | ■ Led starmeši neatrodas sniedzamības attālumā■ Viedtālrunī ir deaktivēts bluetooth | ■ Pārbaudiet, vai viedtālrunī ir aktivēts bluetooth, vai aī samaziniet attālumu līdz ierīcei■ Uzsāciet meklēšanu no jauna |
| Starp viedtālruni un LED starmeti nenotiek savienošanās | ■ Viedtālrunis atrodas pārāk tuvu ierīcei■ Viedtālrunis nav savienojams ar lietotni■ Lietotnes versijai nav jaunākā atjauninājuma | ■ Attālums līdz led starmetim vismaz 1,5 m■ Izmantojiet citu viedtālruni■ Atjauniniet appstore STEINEL Connect App |
