| Typ výrobku | Venkovní LED projektor s pohybovým senzorem |
| Značka | Steinel |
| Model | XLED home 2 XL S |
| Rozměry (V x Š x H) | 240 x 180 x 161 mm |
| Hmotnost | 0,620 kg |
| Napájecí napětí | 220-240 V ~ 50/60 Hz |
| Příkon | 19,3 W |
| Světelný tok | 2124 lumenů (360°) |
| Světelná účinnost | 110 lm/W |
| Teplota chromatičnosti | 3000 K (teplá bílá) |
| Index podání barev (CRI) | 82 |
| Střední životnost | >60 000 h (L70B50 při 25°C) |
| Technologie detekce | Pasivní infračervená (PIR) |
| Detekční dosah | Max. 10 m |
| Detekční úhel | 180° |
| Nastavitelné zpoždění | Od 8 s do 35 min |
| Spouštěcí práh | Od 2 do 2000 luxů |
| Stupeň krytí (IP) | IP44 |
| Třída ochrany | II (dvojitá izolace) |
| Provozní teplota | -20°C až +40°C |
| Třída energetické účinnosti | E |
| Orientace senzoru | 180° horizontálně, 90° vertikálně |
| Záruka výrobce | 5 let |
| Údržba | Čistěte čočku vlhkým hadříkem (bez detergentu) |
| Výměna světelného zdroje | Nevyměnitelný (projektor je třeba zcela vyměnit) |
Často kladené otázky - XLED home 2 XL S STEINEL
Dotazy uživatelů ohledně XLED home 2 XL S STEINEL
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Lampa ve formátu PDF zdarma! Najděte svůj návod XLED home 2 XL S - STEINEL a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. XLED home 2 XL S značky STEINEL.

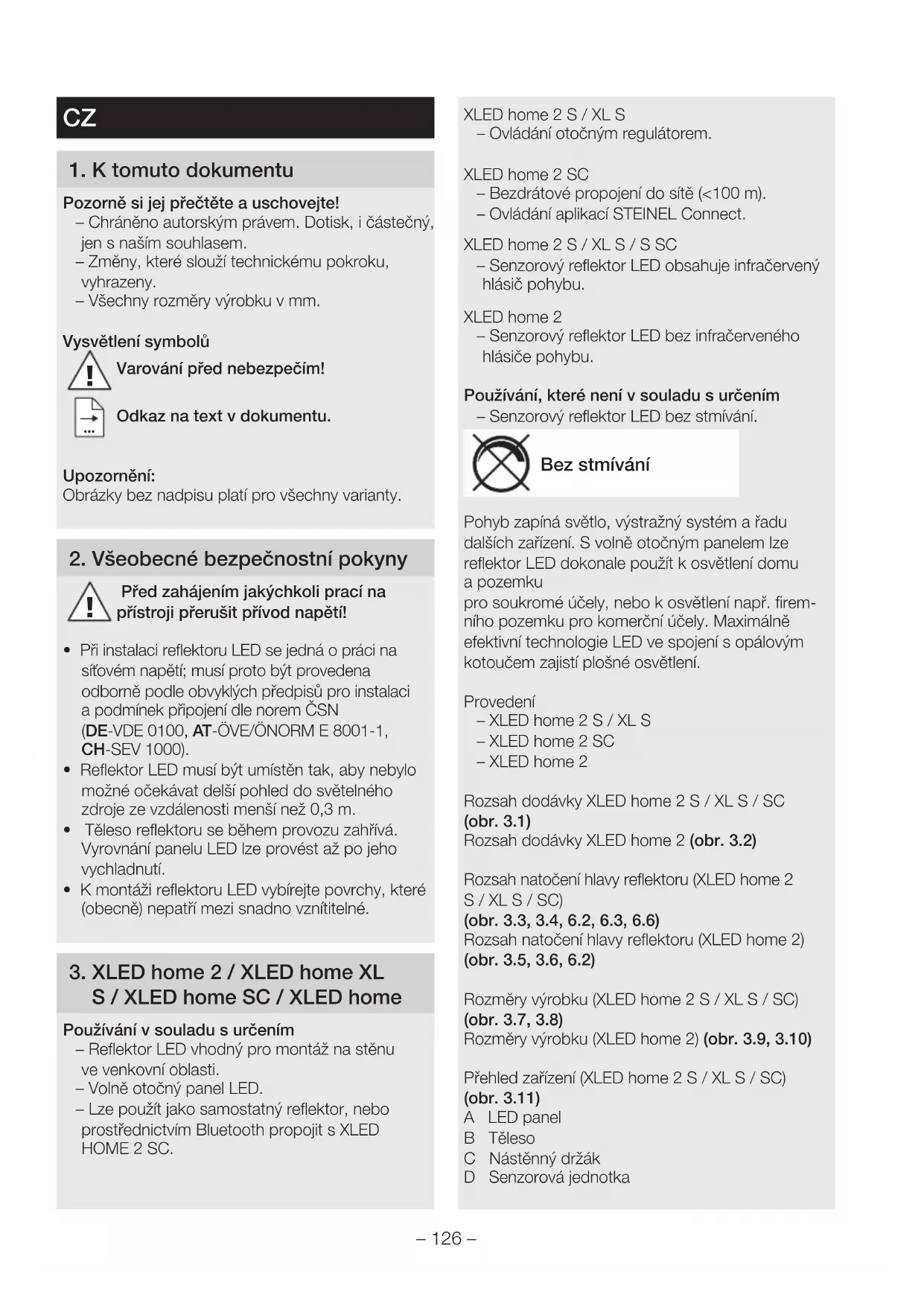

NÁVOD K OBSLUZE XLED home 2 XL S STEINEL
CZ ..... 126 Dodržujte písemné pokyny!
1. K tomuto dokumentu
Pozorně si jej přečtěte a uschovejte!
– Chráněno autorským právem. Dotisk, i částečný, jen s naším souhlasem.
– Změny, které slouží technickému pokroku, vyhrazeny.
– Všechny rozměry výrobku v mm.
Vysvětlení symbolů
Varování před nebezpečím!
Odkaz na text v dokumentu.
Upozornění:
Obrázky bez nadpisu platí pro všechny varianty.
2. Všeobecné bezpečnostní pokyny
Před zahájením jakýchkoli prací na přístroji přerušit přívod napětí!
- Při instalaci reflektoru LED se jedná o práci na síťovém napětí; musí proto být provedena odborně podle obvyklých předpisů pro instalaci a podmínek připojení dle norem ČSN (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).
- Reflektor LED musí být umístěn tak, aby nebylo možné očekávat delší pohled do světelného zdroje ze vzdálenosti menší než 0,3 m.
- Těleso reflektoru se během provozu zahřívá. Vyrovnání panelu LED lze provést až po jeho vychladnutí.
- K montáži reflektoru LED vybírejte povrchy, které (obecně) nepatří mezi snadno vznítitelné.
Používání v souladu s určením
– Reflektor LED vhodný pro montáž na stěnu ve venkovní oblasti.
– Volně otočný panel LED.
– Lze použít jako samostatný reflektor, nebo prostřednictvím Bluetooth propojit s XLED HOME 2 SC.
– Ovládání otočným regulátorem.
XLED home 2 SC
– Bezdrátové propojení do sítě (<100 m).
– Ovládání aplikací STEINEL Connect.
– Senzorový reflektor LED obsahuje infračervený hlásič pohybu.
XLED home 2
– Senzorový reflektor LED bez infračerveného hlásiče pohybu.
Používání, které není v souladu s určením
– Senzorový reflektor LED bez stmívání.
Bez stmívání
Pohyb zapíná světlo, výstražný systém a řadu dalších zařízení. S volně otočným panelem lze reflektor LED dokonale použít k osvětlení domu a pozemku
pro soukromé účely, nebo k osvětlení např. firemního pozemku pro komerční účely. Maximálně efektivní technologie LED ve spojení s opálovým kotoučem zajistí plošné osvětlení.
Provedení
Rozsah natočení hlavy reflektoru (XLED home 2 S / XL S / SC)
(obr. 3.3, 3.4, 6.2, 6.3, 6.6)
Rozsah natočení hlavy reflektoru (XLED home 2)
(obr. 3.5, 3.6, 6.2)
Rozměry výrobku (XLED home 2 S / XL S / SC) (obr. 3.7, 3.8)
Rozměry výrobku (XLED home 2) (obr. 3.9, 3.10)
Přehled zařízení (XLED home 2 S / XL S / SC) (obr. 3.11)
A LED panel
B Těleso
C Nástěnný držák
D Senzorová jednotka
EČasovénastavení
FSoumrakovénastavení
Přehled zařízení (XLED home 2) (obr. 3.12)
A LED panel
B Těleso
C Nástěnný držák
Rozložení svítivosti (obr. 3.13)
4. Elektrická instalace
• Vypnout napájení elektrickým proudem. (obr. 4.1)
Připojení k elektrické síti
K připojení k elektrické síti použijte
2 popř. 3pólový kabel:
L = fázový vodič (většinou černý, hnědý nebo šedý)
N = neutrální vodič (většinou modrý)
Upozornění:
Ochranný vodič nemusí být u tohoto výrobku připojený.
Grafy připojení XLED home 2 S / XLED home 2 XL S / XLED home 2 (obr. 4.2)
Graf připojení XLED home 2 SC (obr. 4.3)
Důležité:
Případná záměna přívodů způsobí později zkrat v reflektoru LED nebo ve vaší pojistkové krabici.
V tomto případě je nutno jednotlivé kabely opakovaně identifikovat a poté znovu zapojit.
Světelný zdroj tohoto reflektoru LED nelze vyměnit, jestliže musí být světelný zdroj vyměněn (např. na konci své životnosti), je třeba vyměnit celý reflektor LED.
- Zkontrolovat poškození u všech konstrukčních dílů.
- Při poškození reflektor LED nepoužívat.
- Vhodné montážní místo vybrat při zohlednění dosahu a zachycení pohybu. (obr. 5.1, 5.2, 5.3)
• Vyrovnání reflektoru LED. (obr. 5.4)
Nejbezpečnějšího zachycení pohybu se dosáhne tehdy, je-li reflektor LED namontován napříč ke směru chůze a senzoru přitom nebrání ve výhledu žádné překážky (jako např. stromy, zdi atp.).
(obr. 5.2, 5.3)
Postup při montáži
• Vypnout napájení elektrickým proudem. (obr. 4.1)
• Uvolnit pojistné šrouby. (obr. 5.5)
- Z nástěnného držáku (C) uvolnit těleso (B). (obr. 5.6)
- Zasouvací svorku sejmout z nástěnného držáku. (obr. 5.7)
• Vyznačit otvory k vrtání. (obr. 5.8)
- Vyvrtat otvory a vložit hmoždinky. (obr. 5.9)
- Zasunout těsnicí zátky. (obr. 5.10)
- Sítové přívodní vedení pod omítku (obr. 5.11)
- Sítové přívodní vedení na omítku s distančními držáky (obr. 5.12)
- Připojit připojovací kabel. (obr. 5.13)
- Spojit zasouvací svorku. (obr. 5.14)
• Těleso nasunout na nástěnný držák. (obr. 5.15)
• Zašroubovat pojistný šroub. (obr. 5.16)
- Zapnout napájení elektrickým proudem. (obr. 5.16)
- Provést nastavení → „6. Funkce“
6. Funkce
– Nastavení aplikací STEINEL Connect
(XLED home 2 SC)
Nastavení z výroby
Časové nastavení (E): 8 sekund
Soumrakové nastavení (F): 2.000 lx (denní provoz)
Časové nastavení (obr. 6.1 / E)
Požadovanou dobu, po kterou má být reflektor LED zapnutý, je možno nastavit plynule v rozmezí od asi 8 sekund do max. 35 minut. Každým pohybem před uplynutím této doby budou znovu spuštěny automatické hodiny.
Soumrakové nastavení (obr. 6.1 / F)
Požadovaná prahová reakční doba reflektoru LED může být plynule nastavena přibližně od asi 2 do 2.000 lx.
– Otočný regulátor nastavený na
provoz za denního světla (nezávisle na jasu)
- Otočný regulátor nastavený na = soumrakový provoz (asi 2 lx)
Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být otočný regulátor nastavený na 🌿
Upozornění:
Při nastavování oblasti záchytu se doporučuje zvolit nejkratší čas.
Upozornění:
Po každém vypnutí reflektoru LED je opětovné zachycování pohybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může reflektor LED zase zapnout světlo.
Nastavení / seřízení dosahu
Oblast záchytu je možno nastavit tak, aby byla optimálně přizpůsobena konkrétní potřebě.
– Natočení senzorové jednotky horizontálně 180°.
(obr. 6.3)
– Naklopení senzorové jednotky vertikálně 90°.
(obr. 6.6)
Krycí lepicí štítek (obr. 6.4)
Krycí fólie slouží k zakrytí libovolného počtu segmentů čočky, a tím i k individuálnímu vymezení dosahu. Chybná spínání jsou vyloučena nebo jsou cileně monitorována nebezpečná místa (obr. 6.5).
Ostatní:
Rozsah natočení hlavy reflektoru (obr. 6.2)
Upozornění:
Platí nastavení, která byla provedena u naposledy použitého ovládacího prvku.
Aplikace STEINEL Connect (XLED home 2 SC)
Pro konfiguraci zařízení pomocí smartphonu nebo tabletu si musíte z AppStore stáhnout aplikaci dálkového ovládání STEINEL Connect App. Je potřebný smartphone nebo tablet s Bluetooth.
XLED home 2 SC
Nastavení z výroby
Soumrakové nastavení: 2.000 lx, denní provoz, konfigurace lx Časové nastavení: 5 sekund
Android
Funkce, které lze nastavit aplikací Steinel Connect:
– Časové nastavení 5 s – 60 min.
– Soumrakové nastavení 2 – 2.000 lx
- Konfigurace lx
- Základní světlo
– Hlavní světlo
– Funkce pozvolného rozjasňování světla.
- Konfigurace času
– Nastavení dosahu
– Propojení do sítě Bluetooth
Časové nastavení
Zpoždění vypnutí je možno nastavit plynule v rozmezí od asi 5 sekund do max. 60 minut. Každý zaznamenaný pohyb znovu zapne osvětlení. K seřízení oblasti záchytu a pro funkční test se doporučuje nastavit nejkratší čas.
Soumrakové nastavení
Reakční hodnota jasu (stmívání) může být plynule nastavena přibližně na asi 2 – 2.000 lx. Při nastavování oblasti záchytu a provádění funkční zkoušky za denního světla musí být nastaven provoz za denního světla.
Základní světlo
Jas základního světla může být nastaven mezi 0 % a 100 %. Základní světlo lze nastavit na základě času nebo jasu.
Při pohybu v oblasti záchytu bude světlo (po nastavenou dobu) přepnuto na maximální světelný výkon (100 %). Poté se svítidlo zase přepne na základní světlo.
Hlavní světlo
Jas hlavního světla může být nastaven mezi 0 % a 100 %.
Funkce pozvolného rozjasňování světla.
Při zapnutí se vždy zvýší jas až na 100 % (fade in). Při vypnutí se vždy sníží jas až na 0 % (fade out). Je možné volit časy fade-in (zesílení) a fade-out (útlumu).
Provoz trvalého osvětlení
Parametry provozu trvalého osvětlení je možné nastavit pomocí aplikace Connect App Steinel. V nové aplikaci může být trvalé osvětlení nastaveno podle potřeby až do určité denní doby (konfigurace času).
Propojení do sítě Bluetooth (Bluetooth-Connect-Mesh)
Senzorový spínač odpovídá standardu Bluetooth Mesh. Může být propojen do sítě se všemi výrobky, které odpovídají standardu Bluetooth Mesh.
Senzorový spínač se konfiguruje aplikací Steinel Connect. U prvního spojení mezi senzorovým spínačem a aplikací Steinel Connect se na smartphone nebo tablet uloží příslušné síťové klíče. Díky klíčům je vyloučen neoprávněný přístup k senzoru. Síťový klíč musí být sdílen pro přístup prostřednictvím jiného smartphonu nebo tabletu.
Upozornění:
Po každém vypnutí reflektoru LED je opětovné zachycování pohybu přerušeno asi na 1 sekundu. Teprve po uplynutí této doby může reflektor LED při pohybu zase zapnout světlo.
Pro zapnutí a vypnutí podle času má XLED home 2 SC interní hodiny. Hodiny se při každém spojení Bluetooth synchronizují prostřednictvím aplikace STEINEL Connect s hodinami spojeného smart-phonu.
K zajištění správné funkce musí být po přerušení napětí reflektoru LED vytvořeno spojení prostřednictvím aplikace STEINEL Connect. Interní hodiny se znovu synchronizují s hodinami smartphonu.
7. Provoz a ošetřování
Reflektor LED není vhodný pro speciální poplašné soustavy proti vloupání, protože není vybaven příslušným předepsaným zabezpečením proti sabotáži. Funkci reflektoru LED mohou ovlivňovat povětrnostní podmínky. Při silných poryvech větru, sněžení, dešti nebo krupobití může dojít k chybnému zapnutí, poněvadž náhlé výkyvy teploty nemohou být odlišeny od účinku skutečných zdrojů tepla. Snímací čočku je v případě znečištění možno očistit vlhkým hadříkem (bez použití čisticích prostředků).
Důležité: Provozní přístroj nelze vyměnit.
Elektrická zařízení, příslušenství a obaly by měly být odvezeny k ekologickému opětovnému zhodnocení.
Nevyhazujte elektrická zařízení do domovního odpadu!
Jen pro země EU:
V souladu s platnou evropskou směrnicí o odpadních elektrických a elektronických zařízeních a jejím převedení do národního práva musí být nepoužitelná elektrická zařízení separována a odevzdána k ekologickému opětovnému zhodnocení.
9. Prohlášení o shodě
Tímto společnost STEINEL GmbH prohlašuje, že XLED home 2 SC odpovídá směrnici 2014/53/EU. Úplný text prohlášení o shodě EU najdete na následující internetové adrese: www.steinel.de
10. Záruka výrobce
Jako kupujícímu vám vůči prodávajícímu přináleží zákonem předepsaná práva. Pokud tato práva ve vaší zemi existují, nejsou naším prohlášením o záruce zkrácena ani omezena. Poskytneme vám
5 letou záruku na bezvadné provedení a řádnou funkčnost vašeho profesionálního senzorického výrobku značky STEINEL. Ručíme za to, že tento výrobek nemá materiálové, výrobní a konstrukční vady.
Ručíme za funkčnost všech elektronických součástek a kabelů, i za nezávadnost všech použitých materiálů a jejich povrchů.
Uplatňování záruky:
Chcete-li váš výrobek reklamovat, zašlete jej nedemontovaný a vyplaceně s originálním dokladem o koupi, který musí obsahovat datum koupě a název výrobku, vašemu prodejci nebo přímo nám, na adresu STEINEL Technik s.r.o. Rumunská 655/9, 460 01 Liberec 4.
Doporučujeme vám, abyste doklad o koupi do uplynutí záruční doby pečlivě uschovali. Společnost STEINEL neručí za přepravní náklady a rizika týkající se zpětného zaslání.
Další informace k uplatňování záruky jsou uvedeny na naší webové stránce www.steinel.cz Jestliže budete uplatňovat reklamaci nebo máte nějaké dotazy týkající se výrobku, můžete nám kdykoli zavolat na servisní horkou linku +420 485 253 271.
- Technické parametry
| XLED Home 2 S XLED | Home 2 XL S XLED | Home 2 SC XLED | Home 2 | |
| Rozměry (v × š × h) | 218 × 180 × 161 mm | 240 × 180 × 161 mm | 218 × 180 × 161 mm | 181 × 180 × 161 mm |
| Sítové napětí 220 | -240 V / 50/60 Hz | |||
| Příkon (Pon) 13,7 W | 19,3 W 13,8 W 13,7 W | |||
| Světelný tok / jas | 1 550 lm (360°) / 113 lm / W | 2 124 lm (360°) / 110 lm / W | 1 550 lm (360°) / 113 lm / W | 1 550 lm (360°) / 113 lm / W |
| Standby senzor (Psb) / sit (Pnet) | 0,50 W / - | 0,50 W / - | 0,35 W / 0,35 W | - / - |
| Hmotnost 0,575 kg | 0,620 kg 0,575 kg 0 | 480 kg | ||
| Projektovaná plocha | čelní pohled 283,1 cm2boční pohled 113 cm2 | čelní pohled 316,2 cm2boční pohled 115 cm2 | čelní pohled 283,1 cm2boční pohled 113 cm2 | čelní pohled 274,1 cm2boční pohled 86,3 cm2 |
| Sítový proud 80 mA | 113 mA 80 mA 80 mA | |||
| Účiník 0,74 0,74 0,78 0,74 | ||||
| Barevná teplota | 3.000 K (teplá bílá) | |||
| Index repro-dukce barev | Ra=82 | |||
| Průměrná jme-novitá životnost | L70B50 při 25 °C: >60.000 hod. | |||
| Konzistence barev SDCM | počáteční hodnota: 3 | |||
| Rozložení svítivosti |  | |||
| Senzorika | pasivní infračervená | - | ||
| Dosah | max. 10 m | - | ||
| Úhel záchytu | 180° | - | ||
| Časové nastavení | 8 s–35 min | 5 s–60 min | - | |
| Soumrakové nastavení | 2–2.000 lx | - | ||
| IP / třída ochrany | IP44 / II | |||
| Teplota prostředí | -20 °C–+40 °C | |||
| XLED Home 2 S XLED | Home 2 XL S XLED | Home 2 SC XLED Home 2 | |
| Frekvence Bluetooth | - | 2,4–2,48 GHz | |
| Vysílací výkon Bluetooth ( P_net ) | - | 5 dBm / 3 mW | |
| Třída energetické účinnosti | Tento výrobek obsahuje světelný zdroj třídy energetické účinnosti „E“ | ||
 | Technická dokumentace na adrese www.steinel.de | ||
12. Provozní poruchy
Porucha Příčina Náprava
| Reflektor LED bez napětí | ■ Vadná pojistka, svítidlo není zapnuto, přerušené vedení■ Zkrat | ■ Nová pojistka, zapnout síťový vypínač, zkontrolovat vedení pomocí zkoušečky napětí■ Zkontrolovat připojení |
| Senzorový reflektor LED nezapíná | ■ Při denním provozu je zvoleno soumrakové nastavení odpovídající nočnímu provozu■ Sítový vypínač v poloze VYPNUTO■ Vadná pojistka■ Oblast záchytu není přesně nastavena | ■ Znovu nastavit■ Zapnout■ Nová pojistka, popř. zkontrolovat připojení■ Znovu seřídit |
| Senzorový reflektor LED nevypíná | ■ Trvalý pohyb v oblasti záchytu | ■ Zkontrolovat oblast a případně znovu seřídit nebo zakrýt |
| Senzorový reflektor LED střídavě zapíná a vypíná | ■ V oblasti záchytu se pohybují zvířata | ■ Natočit senzor výše, popř. cíleně zakrýt, přestavit, popř. zakrýt oblast záchytu |
| Senzorový reflektor LED zapíná v nevhodnou dobu | ■ Vítr pohybuje stromy a keři v oblasti záchytu■ Zaznamenávání pohybu aut na ulici■ Náhlá změna teploty díky povětrnostním vlivům (vítr, déšť, sníh) nebo vzduchu z ventilátorů, otevřených oken■ Senzorový reflektor LED se natáčí (pohybuje se), např. při poryvech větru nebo silném dešti | ■ Přestavit oblast záchytu■ Přestavit oblast záchytu■ Změnit oblast záchytu, změnit místo montáže■ Senzorový reflektor LED namonto-vat na pevný podklad |
| Reflektor LED není uveden v přehledu Bluetooth | ■ Vybrán nesprávný region | ■ Nastavení→region EU / region US |
| Zapomenuté heslo | ■ Po nesprávném zadání: Stisknout tlačítko „Obnovit heslo“; během 10 minut vypnout proud a zase jej zapnout; poté znovu zadat heslo | |
| Aplikace se nespustila | ■ Stanoviště není aktivované | ■ Aktivovat stanoviště v nastavení smartphonu |
| Nastavení pro reflektor LED jsou šedá | ■ Reflektor LED není deklarován jako skupinový master (provoz slave) | ■ Nastavit reflektor master■ Reflektor LED deklarovat jako master |
| Nenalezeny žádné reflektory LED s Bluetooth | ■ Reflektory LED se nenacházejí v dosahu■ Bluetooth na smartphonu je deaktivované | ■ Zkontrolovat, zda je ve smartphonu aktivní Bluetooth nebo zmenšit vzdálenost od výrobku■ Znovu spustit hledání |
| Bez spojení smartphonu a reflektoru LED | ■ Smartphone se nachází příliš blízko zařízení■ Smartphone není kompatibilní s aplikací■ Verze aplikace není aktuální | ■ Vzdálenost k reflektoru LED minimálně 1,5 m■ Použít jiný smartphone■ V Appstore aktualizovat aplikaci STEINEL Connect |
SK
1. O tomto dokumente
Pozorne si ho prečítajte a uschovajte!
Odkaz na textové pasáže v dokumente.
Upozornenie:
2. Všeobecné bezpečnostné pokyny
– Obsluha nastavovacím regulátorom.
XLED home 2 SC
– Senzorový LED reflektor obsahuje infračervený senzor pohybu.
XLED home 2
– Senzorový LED reflektor bez infračerveného senzora pohybu.
– Senzorový LED reflektor nemá funkciu tlmenia intenzity svetla.
Bez funkcie tlmenia intenzity svetla
D Senzorová jednotka
ENastaveniečasu
Po každom vypnutí LED reflektora je opätovné snímanie pohybu prerušené na cca 1 sekundu.
