| Ürün Tipi | Hareket sensörlü dış mekan LED projektörü |
| Marka | Steinel |
| Model | XLED home 2 XL S |
| Boyutlar (Y x G x D) | 240 x 180 x 161 mm |
| Ağırlık | 0,620 kg |
| Besleme Gerilimi | 220-240 V ~ 50/60 Hz |
| Güç Tüketimi | 19,3 W |
| Işık Akısı | 2124 lümen (360°) |
| Işık Verimliliği | 110 lm/W |
| Renk Sıcaklığı | 3000 K (sıcak beyaz) |
| Renk Geriverim İndeksi (CRI) | 82 |
| Ortalama Ömür | >60 000 saat (25°C'de L70B50) |
| Algılama Teknolojisi | Pasif Kızılötesi (PIR) |
| Algılama Menzili | Maks. 10 m |
| Algılama Açısı | 180° |
| Ayarlanabilir Gecikme Süresi | 8 sn ila 35 dak |
| Tetikleme Eşiği | 2 ila 2000 lüks |
| Koruma Sınıfı (IP) | IP44 |
| Koruma Sınıfı | II (çift yalıtım) |
| Çalışma Sıcaklığı | -20°C ila +40°C |
| Enerji Verimlilik Sınıfı | E |
| Algılayıcı Yönlendirme | 180° yatay, 90° dikey |
| Üretici Garantisi | 5 yıl |
| Bakım | Lensi nemli bir bezle temizleyin (deterjan kullanmayın) |
| Işık Kaynağının Değiştirilmesi | Değiştirilemez (projektörün tamamı değiştirilmelidir) |
Sık sorulan sorular - XLED home 2 XL S STEINEL
Kullanıcıların soruları hakkında XLED home 2 XL S STEINEL
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Lamba PDF formatında ücretsiz! Kılavuzunuzu bulun XLED home 2 XL S - STEINEL ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. XLED home 2 XL S markasının STEINEL.

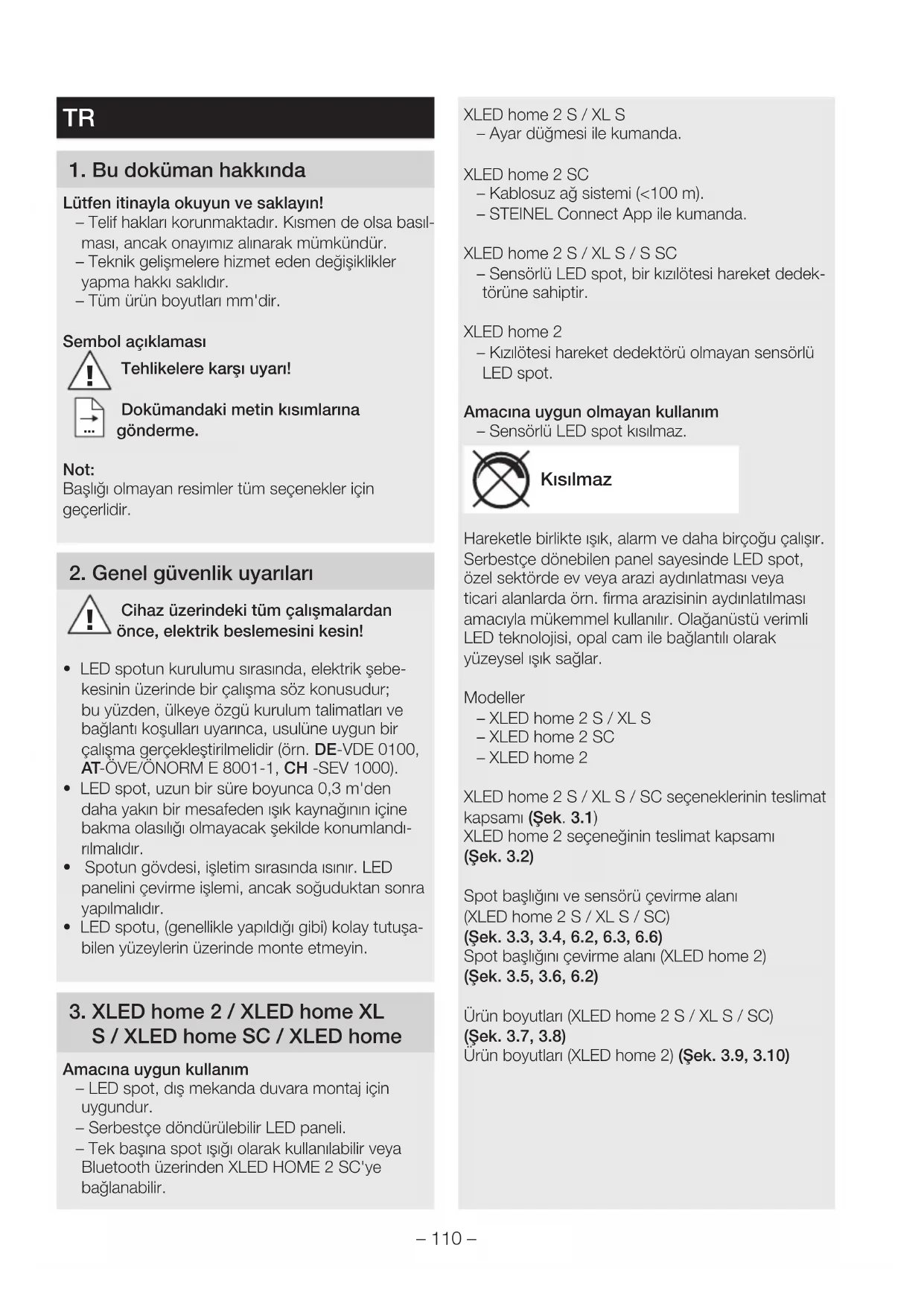

KULLANIM KILAVUZU XLED home 2 XL S STEINEL
TR......110 Yazılı talimatlara uyunuz!
1. Bu doküman hakkında
Lütfen itinayla okuyun ve saklayın!
– Telif hakları korunmaktadır. Kısmen de olsa basılması, ancak onayımız alınarak mümkündür.
– Teknik gelişmelere hizmet eden değişiklikler yapma hakkı saklıdır.
- Tüm ürün boyutları mm'dir.
Sembol açıklaması
Tehlikelere karşı uyarı!
Dokümandaki metin kısımlarına gönderme.
Not:
Başlığı olmayan resimler tüm seçenekler için geçerlidir.
2. Genel güvenlik uyarıları
Cihaz üzerindeki tüm çalışmalardan önce, elektrik beslemesini kesin!
- LED spotun kurulumu sırasında, elektrik şebe-kesinin üzerinde bir çalışma söz konusudur; bu yüzden, ülkeye özgü kurulum talimatları ve bağlantı koşulları uyarınca, usulüne uygun bir çalışma gerçekleştirilmelidir (örn. DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH -SEV 1000).
- LED spot, uzun bir süre boyunca 0,3 m'den daha yakın bir mesafeden ışık kaynağının içine bakma olasılığı olmayacak şekilde konumlandırılmalıdır.
- Spotun gövdesi, işletim sırasında isınır. LED panelini çevirme işlemi, ancak soğuduktan sonra yapılmalıdır.
- LED spotu, (genellikle yapıldığı gibi) kolay tutuşabilen yüzeylerin üzerinde monte etmeyin.
Amacına uygun kullanım
- LED spot, dış mekanda duvara montaj için uygundur.
– Serbestçe döndürülebilir LED paneli.
– Tek başına spot ışığı olarak kullanılabilir veya Bluetooth üzerinden XLED HOME 2 SC'ye bağlanabilir.
– Ayar düğmesi ile kumanda.
XLED home 2 SC
- Kablosuz ağ sistemi (<100 m).
- STEINEL Connect App ile kumanda.
– Sensörlü LED spot, bir kızilötesi hareket dedektörüne sahiptir.
XLED home 2
– Kızılötesi hareket dedektörü olmayan sensörlü LED spot.
Amacına uygun olmayan kullanım
- Sensörlü LED spot kısılmaz.
Kisilmaz
Hareketle birlikte ışık, alarm ve daha birçoğu çalışır. Serbestçe dönebilen panel sayesinde LED spot, özel sektörde ev veya arazi aydınlatması veya ticari alanlarda örn. firma arazisinin aydınlatılması amacıyla mükemmel kullanılır. Olağanüstü verimli LED teknolojisi, opal cam ile bağlantı olarak yüzeysel ışık sağlar.
Modeller
XLED home 2 S / XL S / SC seçeneklerinin teslimat kapsamı (Şek. 3.1)
XLED home 2 seçeneğinin teslimat kapsamı
(Şek. 3.2)
Spot başlığını ve sensörü çevirme alanı
Spot başlığını çevirme alanı (XLED home 2)
(Şek. 3.5, 3.6, 6.2)
Ürün boyutları (XLED home 2 S / XL S / SC)
(Şek. 3.7, 3.8)
Ürün boyutları (XLED home 2) (Şek. 3.9, 3.10)
Cihazın genel görünümü
(XLED home 2 S / XL S / SC) (Şek. 3.11)
A LED paneli
B Gövde
C Duvar tutucusu
D Sensör ünitesi
F Alacakaranlık ayarı
Cihazın genel görünümü (XLED home 2) (Şek. 3.12)
A LED paneli
B Gövde
C Duvar tutucusu
Işık şiddeti dağılımı (Şek. 3.13)
4. Elektrik kurulumu
• Elektrik beslemesini kapatın. (Şek. 4.1)
Elektrik kablosu bağlantısı
Elektrik kablosu, 2 ya da 3 iletkenli bir kablodur:
L = Faz (genellikle siyah, kahverengi veya gri)
N = Nötr hattı (genellikle mavi)
Not:
Bu üründe, koruyucu iletken bağlı olmak zorunda değildir.
home 2 bağlantı diyagramları (Şek. 4.2)
Bağlantı diyagramı XLED home 2 SC (Şek. 4.3)
Önemli:
Bağlantıların karıştırılması, daha sonra LED spotta veya sigorta kutunuzda kısa devreye neden olur. Bu durumda, kabloların hepsini tekrar tanımlamak ve yeniden birleştirmek zorundasınız.
Bu LED spotun ışık kaynağı değiştirilemez; ışık kaynağının değiştirilmesi gerektiğinde (örn. çalışma ömrü sona erdiğinde), komple LED spotun yenilenmesi gerekir.
- Bütün yapı parçalarında hasar kontrolü yapın.
- Hasarlar olduğunda, LED spotu işletme almayın.
- Erişim menzilini ve hareketlerin algılanmasını göz önüne alarak, uygun montaj yerini seçin. (Şek. 5.1, 5.2, 5.3)
• LED spotun hizalanması. (Şek. 5.4)
En güvenli hareket algılaması, LED spot yürüme yolunun yan tarafına monte edildiği ve sensörün görüşünü olumsuz etkileyecek engeller (örn. ağaçlar, duvarlar vb.) olmadığı takdirde elde edilir. (Şek. 5.2, 5.3)
Montaj adımları
- Elektrik beslemesini kapatın. (Şek. 4.1)
- Emniyet vidalarını çıkartın. (Şek. 5.5)
- Gövdeyi (B) duvar tutucusundan (C) ayırın. (Şek. 5.6)
- Geçme terminali duvar tutucusundan ayırın. (Şek. 5.7)
- Delik yerlerini işaretleyin. (Şek. 5.8)
- Delikleri delin ve dübelleri yerleştirin. (Şek. 5.9)
- Tapayı yerleştirin. (Şek. 5.10)
- Besleme kablosu, siva altı (Şek. 5.11)
– Besleme kablosu, siva üstü ara parçalarla birlikte (Şek. 5.12) - Bağlantı kablosunu bağlayın. (Şek. 5.13)
- Geçme terminali bağlayın. (Şek. 5.14)
• Gövdeyi duvar tutucusuna yerleştirin. (Şek. 5.15) - Emniyet vidasını vidalayın. (Şek. 5.16)
- Elektrik beslemesini açın. (Şek. 5.16)
- Ayarları yapın → "6. Fonksiyon"
6. Fonksiyon
Fonksiyonların ayarlanması
- Ayar düğmesi yardımıyla ayarlama (XLED home 2 S / XL S)
- STEINEL Connect App yardımıyla ayarlama (XLED home 2 SC)
Fabrika ayarları
Zaman ayari (E): 8 saniye
Alacakaranlık ayarı (F): 2.000 Lux, (Gündüz işletimi)
Zaman ayarı (Şek. 6.1 / E)
LED spotun istenen aydınlatma süresi, yak.
8 saniye ile maks. 35 dakika arasında kademesiz olarak ayarlanabilir. Bu süre bitmeden önce algılanan her hareketle birlikte, saat yeniden çalışmaya başlar.
- Ayar düğmesi + = yak. 35 dakika
- Ayar düğmesi - = yak. 8 saniye
Alacakaranlık ayarı (Şek. 6.1 / F)
LED spotun istenen tepkime eşiği, yak. 2 ile
2.000 Lux arasında kademesiz olarak ayarlanabilir.
- Ayar düğmesi konumunda = Gün ışığı işletimi (parlaklığa bağlı olmadan)
- Ayar düğmesi konumunda = Alacakaranlık işletimi (yak. 2 Lux)
Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için, ayar düğmesi konumunda durmalıdır.
Not:
Algılama alanının ayarı sırasında, en kısa sürenin ayarlanması önerilmektedir.
Not:
LED spotun her durduruluşunu takiben yak. 1 saniye boyunca, yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte LED spot, hareket halinde ışığı tekrar açar.
Erişim menzili ayarı / hassas ayar
Kapsama alanı, isteğe bağlı olarak uygun şekilde ayarlanabilir.
– Sensör ünitesinin döndürülmesi, yatayda 180°.
(Şek. 6.3)
– Sensör ünitesinin yatırılması, dikeyde 90°.
(Şek. 6.6)
Kapatıcı etiket (Şek. 6.4)
Örtücü folyo, belirli sayıda mercek segmentinin üzerini kapamaya ve böylece erişim menzilini bireysel olarak kısıtlamaya yarar. Hatalı çalıştırma olasılığı önlenir veya tehlike bölgeleri hedef alınarak denetlenir (Şek. 6.5).
Diğerleri:
Döndürülebilir spot başlığı (Şek. 6.2)
Not:
En son kullanılan kontrol elemanında yapılmış olan ayarlar geçerlidir.
Cihazın spotun akıllı telefon veya tablet ile yapılandırılması için STEINEL Connect App, AppStore'unuzdan indirilmelidir. Bluetooth uyumlu bir akıllı telefon veya tablet gereklidir.
XLED home 2 SC
Fabrika ayarları
Alacakaranlık ayarı: 2.000 Lux,
Gündüz işletimi, Lux-Öğret
Zaman ayarı: 5 saniye
Android
Steinel Connect App kullanılarak ayarlanabilen işlevler:
– Zaman ayarı 5 sn – 60 dak.
– Alacakaranlık ayarı 2 – 2.000 Lux
- Lux öğretme
- Fon ışığı
- Temel ışık
– Yumuşak ışık başlatma fonksiyonu
- Zaman öğretme
– Erişim menzili ayarı
- Bluetooth ağ sistemi
Zaman ayarı
Kapatma gecikmesi, yak. 5 saniye ile maks. 60 dakika arasında kademesiz olarak ayarlanabilir.
Algılanan her hareketle birlikte ışık yeniden açılır.
Algılama alanının ayarlanması sırasında ve fonksiyon testi için, en kısa sürenin ayarlanması önerilmekte-dir.
Alacakaranlık ayarı
Devreye girme parlaklığı (alacakaranlık), yak.
2 – 2.000 Lux arasında kademesiz olarak ayarlanabilir. Kapsama alanının ayarı sırasında ve gün ışığında fonksiyon testi için Gün ışığı işletimi ayarlanmış olmalıdır.
Fon ışığı
Fon ışığının parlaklığı, % 0 ile % 100 arasında ayarlanabilir.
Fon ışığı, zamana veya parlaklığa bağlı olarak ayarlanabilir.
Kapsama alanında hareket algılanması halinde ışık (ayarlanmış olan süre boyunca) maksimum ışık gücüne (% 100) getirilir. Ardından lamba, tekrar fon ışığında çalıştırılır.
Temel ışık
Temel ışığın parlaklığı, % 0 ile % 100 arasında ayarlanabilir.
Yumuşak ışık başlatma fonksiyonu
Işık açıldığında, parlaklık aralıksız % 100 oranına yükseltilir (fade in).
İşık kapatıldığında, parlaklık aralıksız % 0 oranına düşürülür (fade out).
Fade-in ve fade-out süreleri seçilebilir.
Sürekli ışık işletimi
Sürekli ışık işletiminin parametreleri, Steinel Connect App üzerinden ayarlanabilir. Yeni uygulamada, sürekli ışık belirli bir zamana (zaman öğretme) kadar istenildiği gibi ayarlanabilir.
Bluetooth ağ sistemi (Bluetooth-Connect-Mesh)
Sensörlü anahtar, Bluetooth-Mesh standardına uygundur. Bluetooth-Mesh standardına uygun tüm ürünlerle ağa bağlanabilir.
Sensörlü anahtar, Steinel Connect App kullanılarak yapılandırılır. Sensörlü anahtar ile Steinel Connect App arasında kurulan ilk bağlantıda, ilgili ağ anahtarları akıllı telefona veya tablete kaydedilir.
Anahtar vasıtasıyla, sensöre yetkisiz erişim engellenir. Ağ anahtarı, başka bir akıllı telefon veya tablet üzerinden erişim için paylaşılmalıdır.
Not:
LED spotun her durduruluşunu takiben yak. 1 saniye boyunca yeni bir hareket algılaması yapılmaz. Ancak bu sürenin bitimiyle birlikte LED spot, hareket halinde ışığı tekrar açar.
Zamana göre açmak ve kapatmak için, XLED home 2 SC dahili bir saate sahiptir. STEINEL Connect App üzerinden Bluetooth bağlantısı yapıldığında, bağlı olan akıllı telefonun saatiyle otomatik olarak senkronize edilir.
Doğru bir fonksiyonun sağlanması için, LED spottaki bir elektrik kesintisinin ardından, STEINEL Connect App üzerinden bir bağlantı oluşturulmalıdır. Dahili saat yeniden, akıllı telefon ile senkronize olur.
7. İşletim / bakım
Öngörülmüş olan sabotaj güvenliğinin bulunmayı nedeniyle LED spot, özel hırsız alarmı sistemlerinde kullanıma uygun değildir. Hava koşulları, LED spotun fonksiyonunu olumsuz etkileyebilir. Güçlü fırtinalarda, kar, yağmur ve doluda, ani sıcaklık değişimlerinin ısı kaynaklarından ayırd edilememesi nedeniyle, bir hatalı çalıştırma meydana gelebilir. Algılama merceği kirlendiğinde, nemli bir bezle (deterjan kullanmadan) temizlenebilir.
Önemli: İşletim cihazı değiştirilemez.
Elektrikli cihazlar, aksesuar ve ambalajlar, çevre dostu bir dönüşüme gönderilmelidir.
Elektrikli cihazları evsel atıkların içine atmayın!
Sadece AB ülkeleri için:
Atık Elektrikli ve Elektronik Cihazlar Avrupa yönergesine ve bunun dönüştüğü ulusal yasaya göre, artık kullanılamayacak haldeki elektrikli cihazların ayrı toplanıp çevre dostu geri dönüşüm için gönderilmesi zorunludur.
9. Uygunluk beyanı
Bu vesileyle STEINEL GmbH, kablosuz sistem türü XLED home 2 SC'in 2014/53/EU yönetmeliğine uygunluğunu beyan eder. AT Uygunluk Beyanı'nın tam metnini şu web adresinden temin edebilirsiniz: www.steinel.de
10. Üretici garantisi
Alici sıfatıyla satıcıya karşı kanun ile öngörülen garanti haklarına sahipsiniz. Bu haklar ülke-nizde geçerli olduğu sürece, garanti beyanımızla kısaltılmamakta ve sınırlanmamaktadır. STEINEL-Professional Sensörlü ürününüzün kusursuz kullanılabilirliği ve düzenli fonksiyonu konusunda 5 yıllık bir garanti süresi tanıyoruz. Bu ürünün malzeme, üretim ve tasarım hatalarından arınmış olduğunu garanti ediyoruz.
Tüm elektronik parçaların ve kabloların işlevselliğini ve ayrıca kullanılan tüm hammaddelerde ve bunların yüzeylerinde kusursuzluğu garanti ediyoruz.
Garanti haklarından faydalanma:
Ürününüzle ilgili şikayetiniz olduğunda, lütfen tam ve gönderi ücreti ödenmiş olarak, üzerinde satış tarihinin ve ürün tanımının bulunması gereken orijinal satın alma belgesiyle birlikte satıcınıza veya doğrudan Saos Teknoloji Elektrik LTD. ŞTİ. Halil Rifat Paşa Mah. Yüzer Havuz Sk. Perpa Ticaret Merkezi A Blok Kat: 5 No: 313 Şişli / İstanbul adresine gönderiniz.
Bu nedenle, satın alma belgenizi garanti süresi sona erene kadar saklamanızı tavsiye ediyoruz. Geri göndermeyle ilgili nakliye maliyetleri ve riskleri hakkında, STEINEL hiçbir sorumluluk almaz. Bir garanti durumunda yapılması gerekenler hakkındaki bilgileri web sitemizde bulabilirsiniz: www.saosteknoloji.com.tr
Bir garanti durumu veya ürününüzle ilgili herhangi bir sorunuz olduğunda, bize her zaman memnuniyetle Acil Servis Hattı +90 212 220 09 20 üzerinden ulaşabilirsiniz.
- Teknik özellikler
| XLED Home 2 S XLED | Home 2 XL S XLED | Home 2 SC XLED | Home 2 | |
| Boyutlar(Y × G × D) | 218 × 180 ×161 mm | 240 × 180 ×161 mm | 218 × 180 ×161 mm | 181 × 180 ×161 mm |
| Şebeke gerilimi 22 | 0–240 V / 50/60 Hz | |||
| Çekilen güç (Pon) 1 | 3,7 W 19,3 W 13,8 W | 13,7 W | ||
| Işık akımı /Parlaklık | 1550 lm (360°) /113 lm / W | 2124 lm (360°) /110 lm / W | 1550 lm (360°) /113 lm / W | 1550 lm (360°) /113 lm / W |
| StandbySensör (Psb) /Ağ (Pnet) | 0,50 W /– | 0,50 W /– | 0,35 W /0,35 W | – /– |
| Ağırlık 0,575 kg 0, | 620 kg 0,575 kg 0,480 kg | |||
| Öngörülen alan Ön | görünüm283,1 cm2Yan görünüm113 cm2 | Ön görünüm316,2 cm2Yan görünüm115 cm2 | Ön görünüm283,1 cm2Yan görünüm113 cm2 | Ön görünüm274,1 cm2Yan görünüm86,3 cm2 |
| Elektrik gücü 80 mA | 113 mA 80 mA 80 mA | |||
| Güç katsayısı 0,74 | 0,74 0,78 0,74 | |||
| Renk sıcaklığı | 3.000 K (sicak beyaz) | |||
| Renk yansıtmaindeksi | Ra=82 | |||
| Ortalamanominal hizmetömrü | L70B50 25 °C sıcaklıkta: >60.000 saat | |||
| Renk tutarlılığıSDCM | Başlangıç değeri: 3 | |||
| Işık şiddetidağılımı |  | |||
| Algılama sistemi | Pasif kızilötesi | – | ||
| Menzil | maks. 10 m | – | ||
| Kapsama açısı | 180° | – | ||
| Zaman ayarı | 8 sn–35 dak | 5 sn–60 dak | – | |
| Alacakaranlıkayarı | 2–2.000 Lux | – | ||
| IP / Koruma sınıfı | IP44 / II | |||
| Ortam sıcaklığı | -20 °C–+40 °C | |||
| XLED Home 2 S XLED | Home 2 XL S XLED | Home 2 SC XLED Home 2 | |
| Bluetooth frekansı | - | 2,4–2,48 GHz | |
| Bluetooth verici gücü ( P_net ) | - | 5 dBm / 3 mW | |
| Enerji verimlilik sınıfı | Bu ürün, enerji verimliliği sınıfı "E" olan bir ışık kaynağı içerir | ||
 | Teknik dokümantasyon www.steinel.de web adresindedir | ||
12. İşletim arızaları
Arıza Nedeni Giderilmesi
| LED spotta elektrik yok | ■ Sigorta arızalı, çalıştırılmamış, kablo kopuk■ Kısa devre | ■ Yeni sigorta takın, elektrik şalterini çalıştırın; kabloyu avometre ile gözden geçirin■ Bağlantıları gözden geçirin |
| Sensörlü LED spot calışmıyor | ■ Gündüz işletimi, alacakaranlık ayarı gece işletiminde■ Elektrik anahtarı KAPALI■ Sigorta arızalı■ Kapsama alanı, hedefe yönelik ayarlanmamış | ■ Yeniden ayarlayın■ Çalıştırın■ Yeni sigorta takın, icab. bağlantıyı gözden geçirin■ Yeniden ayarlayın |
| Sensörlü LED spot kapanmıyor | ■ Kapsama alanında sürekli hareket var | ■ Aralığı kontrol edin ve icab. yeniden ayarlayın ya da üzerini örtün |
| Sensörlü LED spot daima AÇIK / KAPALI çalışıyor | ■ Kapsama alanında hayvanlar hareket ediyor | ■ Sensörü daha yukarı kaldırın ya da hedefe uygun şekilde örtün; alanı değiştirin, ya da üzerini örtün |
| Sensörlü LED spot istem dışı çalışıyor | ■ Rüzgar, kapsama alanındaki ağaçlar ve çalıları hareket ettiriyor■ Yoldan geçen araçlar algılanıyor■ Hava şartları (rüzgar, yağmur, kar) nedeniyle veya vantilatörler, açık pencerelerden gelen hava akımıyla ani sıcaklık değişimi var■ Sensörlü LED spot sallanıyor (hareket ediyor), örn. fırtinalar veya güçlü yağış nedeniyle | ■ Aralığı değiştirin■ Aralığı değiştirin■ Aralığı değiştirin, montaj yerini kaydırın■ Sensörlü LED spotu sabit bir zeminin üzerinde monte edin |
| LED spot, Bluetooth'a genel bakışta listelenmiyor | ■ Yanlış bölge seçilmiş | ■ Ayarlar→ AB bölgesi / ABD bölgesi |
| Şifre unutuldu ■ Yanlış girişten sonra: "Şifreyi sıfırla" | düğmesine basın; 10 dakika içinde elektriği kapatın ve tekrar açın; Ardından şifreyi yeniden atayın | |
| App başlamıyor | ■ Konum etkin değil | ■ Akıllı telefon ayarlarında konumu etkinleştirin |
| LED spot ayarları devre dışı görünüyor | ■ LED spot, grup yöneticisi olarak ilan edilmemiş (Slave işletimi) | ■ Master spotu ayarlayın■ LED spotu master olarak ilan edin |
| Bluetooth LED spot bulunamadı | ■ LED spotlar menzil dışında■ Akıllı telefonda Bluetooth devre dışı | ■ Akıllı telefonda Bluetooth'un etkin olup olmadığını kontrol edin veya ürüne olan mesafeyi azaltın■ Aramayı yeniden başlatın |
| Akıllı telefondan LED spota bağlantı kurulamıyor | ■ Akıllı telefon cihaza çok yakın■ Akıllı telefon App uyumlu değil■ App sürümü güncel değil | ■ LED spota en az 1,5 m mesafe■ Başka bir akıllı telefon kullanın■ Appstore'dan STEINEL Connect App'i güncelleyin |
