Produkttyp	Außen-LED-Strahler mit Bewegungsmelder
Marke	Steinel
Modell	XLED home 2 XL S
Abmessungen (H x B x T)	240 x 180 x 161 mm
Gewicht	0,620 kg
Versorgungsspannung	220-240 V ~ 50/60 Hz
Leistungsaufnahme	19,3 W
Lichtstrom	2124 Lumen (360°)
Lichtausbeute	110 lm/W
Farbtemperatur	3000 K (warmweiß)
Farbwiedergabeindex (CRI)	82
Mittlere Lebensdauer	>60 000 h (L70B50 bei 25°C)
Erkennungstechnologie	Passiv-Infrarot (PIR)
Erfassungsreichweite	Max. 10 m
Erfassungswinkel	180°
Einstellbare Nachlaufzeit	Von 8 s bis 35 min
Ansprechschwelle	Von 2 bis 2000 Lux
Schutzart (IP)	IP44
Schutzklasse	II (doppelte Isolierung)
Betriebstemperatur	-20°C bis +40°C
Energieeffizienzklasse	E
Ausrichtung des Sensors	180° horizontal, 90° vertikal
Herstellergarantie	5 Jahre
Pflege	Linse mit einem feuchten Tuch reinigen (ohne Reinigungsmittel)
Austausch der Lichtquelle	Nicht austauschbar (Strahler muss vollständig ersetzt werden)

Häufig gestellte Fragen - XLED home 2 XL S STEINEL

Wie stelle ich die Beleuchtungsdauer des Strahlers ein?

Verwenden Sie den Einstellknopf E (Nachlaufzeit) am Gehäuse. Drehen Sie ihn von - (ca. 8 Sekunden) bis + (ca. 35 Minuten). Jede Bewegungserkennung startet die Nachlaufzeit neu.

Wie stelle ich die Bewegungsempfindlichkeit ein?

Die Ansprechschwelle wird mit dem Knopf F eingestellt. Von 2 Lux (Nachtmodus) bis 2000 Lux (Tagmodus). Position ⚙️ für Tagesbetrieb (unabhängig von der Helligkeit).

Was tun, wenn der Strahler nicht angeht?

Überprüfen Sie zuerst die Sicherung und die Stromversorgung. Stellen Sie sicher, dass die Ansprechschwelle korrekt eingestellt ist (Position ⚙️ tagsüber). Wenn das Problem weiterhin besteht, konsultieren Sie den Abschnitt Störungen in der Anleitung.

Kann die LED des Strahlers ausgetauscht werden?

Nein, die Lichtquelle ist nicht austauschbar. Wenn sie defekt ist, muss der gesamte Strahler ersetzt werden.

Wie richte ich den Bewegungsmelder aus?

Der Sensor kann 180° horizontal gedreht und 90° vertikal geschwenkt werden. Lösen Sie die Befestigungsschrauben, richten Sie aus und ziehen Sie sie wieder fest.

Kann dieser Strahler im Innenbereich verwendet werden?

Er ist für den Außenbereich ausgelegt (IP44, spritzwassergeschützt). Eine Verwendung im Innenbereich ist möglich, wird aber nicht empfohlen, da er heiß wird und nicht für kleine Räume vorgesehen ist.

Wie groß ist die maximale Erfassungsreichweite?

Die maximale Reichweite beträgt unter idealen Bedingungen 10 Meter (Montage senkrecht zur Bewegungsrichtung, ohne Hindernisse).

Wie kann ich einen Teil des Erfassungsbereichs abdecken?

Verwenden Sie die mitgelieferten selbstklebenden Abdeckungen, um Segmente der Sensorlinse abzudecken. Dadurch kann die Reichweite begrenzt und Fehlauslösungen vermieden werden.

Ist dieses Modell Bluetooth-kompatibel?

Nein, der XLED home 2 XL S ist nicht mit Bluetooth ausgestattet. Nur das Modell XLED home 2 SC bietet Bluetooth-Konnektivität und eine dedizierte App.

Wie hoch ist der Stromverbrauch im Standby?

Der Verbrauch im Standby-Modus (Sensor aktiv) beträgt 0,50 W. Ohne Erkennung schaltet der Strahler nach der eingestellten Nachlaufzeit in den Standby.

BEDIENUNGSANLEITUNG XLED home 2 XL S STEINEL

DE ..... 10 Textteil beachten!

2x 3x 2x 2x 1x 1x 1x

3.2 XLED home 2

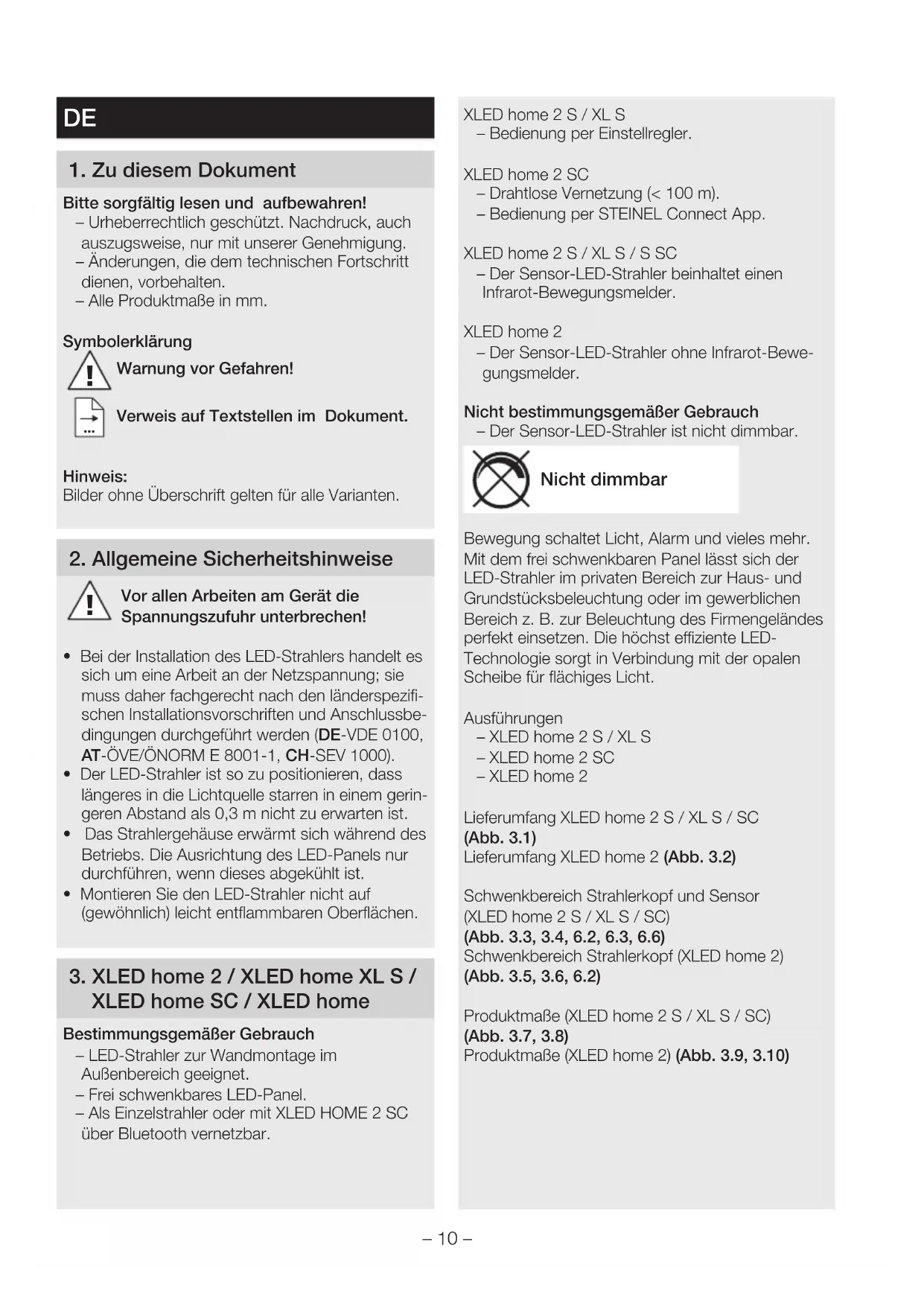

1. Zu diesem Dokument

Bitte sorgfältig lesen und aufbewahren!

– Urheberrechtlich geschützt. Nachdruck, auch auszugsweise, nur mit unserer Genehmigung.
- Änderungen, die dem technischen Fortschritt dienen, vorbehalten.
- Alle Produktmaße in mm.

Symbolerklärung

Warnung vor Gefahren!

Verweis auf Textstellen im Dokument.

Hinweis:

Bilder ohne Überschrift gelten für alle Varianten.

2. Allgemeine Sicherheitshinweise

Vor allen Arbeiten am Gerät die Spannungszufuhr unterbrechen!

• Bei der Installation des LED-Strahlers handelt es sich um eine Arbeit an der Netzspannung; sie muss daher fachgerecht nach den länderspezifischen Installationsvorschriften und Anschlussbedingungen durchgeführt werden (DE-VDE 0100, AT-ÖVE/ÖNORM E 8001-1, CH-SEV 1000).
• Der LED-Strahler ist so zu positionieren, dass längeres in die Lichtquelle starren in einem geringeren Abstand als 0,3 m nicht zu erwarten ist.
• Das Strahlergehäuse erwärmt sich während des Betriebs. Die Ausrichtung des LED-Panels nur durchführen, wenn dieses abgekühlt ist.
• Montieren Sie den LED-Strahler nicht auf (gewöhnlich) leicht entflammbaren Oberflächen.

Bestimmungsgemäßer Gebrauch

• LED-Strahler zur Wandmontage im Außenbereich geeignet.
• Frei schwenkbares LED-Panel.
  – Als Einzelstrahler oder mit XLED HOME 2 SC über Bluetooth vernetzbar.

• Drahtlose Vernetzung (< 100 m).
• Bedienung per STEINEL Connect App.

- Der Sensor-LED-Strahler beinhaltet einen Infrarot-Bewegungsmelder.

XLED home 2

- Der Sensor-LED-Strahler ohne Infrarot-Bewegungsmelder.

Nicht bestimmungsgemäßer Gebrauch

- Der Sensor-LED-Strahler ist nicht dimmbar.

Nicht dimmbar

Bewegung schaltet Licht, Alarm und vieles mehr. Mit dem frei schwenkbaren Panel lässt sich der LED-Strahler im privaten Bereich zur Haus- und Grundstücksbeleuchtung oder im gewerblichen Bereich z. B. zur Beleuchtung des Firmengeländes perfekt einsetzen. Die höchst effiziente LED-Technologie sorgt in Verbindung mit der opalen Scheibe für flächiges Licht.

Ausführungen

Schwenkbereich Strahlerkopf und Sensor (XLED home 2 S / XL S / SC)

(Abb. 3.3, 3.4, 6.2, 6.3, 6.6)

Schwenkbereich Strahlerkopf (XLED home 2) (Abb. 3.5, 3.6, 6.2)

Produktmaße (XLED home 2 S / XL S / SC)

(Abb. 3.7, 3.8)

Produktmaße (XLED home 2) (Abb. 3.9, 3.10)

Geräteübersicht

Geräteübersicht (XLED home 2) (Abb. 3.12)

A LED-Panel

B Gehäuse

C Wandhalter

Lichtstärkeverteilung (Abb. 3.13)

4. Elektrische Installation

• Stromversorgungabschalten.(Abb. 4.1)

Anschluss Netzzuleitung

Die Netzzuleitung besteht aus einem 2 bzw.

3-adrigen Kabel:

L = Phase (meistens schwarz, braun oder grau)

N = Neutralleiter (meistens blau)

Hinweis:

Der Schutzleiter muss bei diesem Produkt nicht angeschlossen werden.

Anschlussdiagramme XLED home 2 S / XLED home 2 XL S / XLED home 2 (Abb. 4.2)

Anschlussdiagramm XLED home 2 SC

(Abb. 4.3)

Wichtig:

Ein Vertauschen der Anschlüsse führt im LED-Strahler oder Ihrem Sicherungskasten später zum Kurzschluss. In diesem Fall müssen nochmals die einzelnen Kabel identifiziert und neu verbunden werden.

Die Lichtquelle dieses LED-Strahlers ist nicht ersetzbar; falls die Lichtquelle ersetzt werden muss (z. B. am Ende Ihrer Lebensdauer), ist der komplette LED-Strahler zu ersetzen.

LED LED

5. Montage

• Alle Bauteile auf Beschädigungen prüfen.
• Bei Schäden den LED-Strahler nicht in Betrieb nehmen.
• Geeigneten Montageort auswählen unter Berücksichtigung der Reichweite und Bewegungserfassung. (Abb. 5.1, 5.2, 5.3)
  • Ausrichtung des LED-Strahlers. (Abb. 5.4)

Die sicherste Bewegungserfassung wird erreicht, wenn der LED-Strahler seitlich zur Gehrichtung montiert wird und keine Hindernisse (z. B. Bäume, Mauern etc.) die Sicht des Sensors behindern.

(Abb. 5.2, 5.3)

Montageschritte

• Stromversorgung abschalten. (Abb. 4.1)
- Sicherungsschrauben lösen. (Abb. 5.5)
• Gehäuse (B) vom Wandhalter (C) lösen. (Abb. 5.6)
- Steckklemme vom Wandhalter trennen. (Abb. 5.7)
• Bohrlöcher anzeichnen. (Abb. 5.8)
- Löcher bohren und Dübel einsetzen. (Abb. 5.9)
• Dichtstopfen einsetzen. (Abb. 5.10)
– Zuleitung Unterputz (Abb. 5.11)
– Zuleitung Aufputz mit Abstandhaltern (Abb. 5.12)
- Anschlusskabel anschließen. (Abb. 5.13)
• Steckklemme verbinden. (Abb. 5.14)
• Gehäuse auf Wandhalter aufstecken. (Abb. 5.15)
- Sicherungsschraube einschrauben. (Abb. 5.16)
• Stromversorgung einschalten. (Abb. 5.16)
- Einstellungen vornehmen. → „6. Funktion“

6. Funktion

Funktionen einstellen

– Einstellen über Einstellregler (XLED home 2 S / XL S)
- Einstellen über STEINEL Connect App (XLED home 2 SC)

Werkseinstellungen

Zeiteinstellung (E): 8 Sekunden Dämmerungseinstellung (F): 2.000 Lux, (Tagbetrieb)

Zeiteinstellung (Abb. 6.1 / E)

Die gewünschte Leuchtdauer des LED-Strahlers kann stufenlos von ca. 8 Sekunden bis max. 35 Minuten eingestellt werden. Durch jede erfasste Bewegung vor Ablauf dieser Zeit wird die Zeituhr erneut gestartet.

– Einstellregler + = ca. 35 Minuten
– Einstellregler – = ca. 8 Sekunden

Dämmerungseinstellung (Abb. 6.1 / F)

Die gewünschte Ansprechschwelle des LED-Strahlers kann stufenlos von ca. 2 bis 2.000 Lux eingestellt werden.

– Einstellregler auf gestellt = Tageslichtbetrieb (helligkeitsunabhängig)
– Einstellregler auf gestellt = Dämmerungs-betrieb (ca. 2 Lux)

Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss der Einstellregler auf 🌐 stehen.

Hinweis:

Bei Einstellung des Erfassungsbereiches wird empfohlen die kürzeste Zeit zu wählen.

Hinweis:

Nach jedem Abschaltvorgang des LED-Stahlers ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann der LED-Stahler bei Bewegung wieder Licht schalten.

Reichweiteneinstellung / Justierung

Je nach Bedarf kann der Erfassungsbereich optimal eingestellt werden.

– Schwenken der Sensoreinheit horizontal 180°. (Abb. 6.3)
- Kippen der Sensoreinheit vertikal 90°. (Abb. 6.6)

Abdeckaufkleber (Abb. 6.4)

Die Abdeckfolie dient dazu, beliebig viele Linsensegmente abzudecken und somit die Reichweite individuell einzuschränken. Fehlschaltungen werden ausgeschlossen oder Gefahrenstellen gezielt überwacht (Abb. 6.5).

Sonstiges:

Schwenkbereich Strahlerkopf (Abb. 6.2)

Hinweis:

Es gelten die Einstellungen, die am zuletzt verwendeten Bedienelement vorgenommen wurden.

Für die Konfiguration des Geräts mit Smartphone oder Tablet muss die STEINEL Smart Connect App aus Ihrem AppStore heruntergeladen werden. Es ist ein bluetoothfähiges Smartphone oder Tablet erforderlich.

XLED home 2 SC

Werkseinstellungen

Dämmerungseinstellung: 2.000 Lux, Tagbetrieb, Lux-Teach

Zeiteinstellung: 5 Sekunden

Android

Funktionen, durch die STEINEL Connect App einstellbar:

• Zeiteinstellung 5 s-60 Min.
• Dämmerungseinstellung 2-2.000 Lux
  -Lux-Teach
• Grundlicht
• Hauptlicht
• Soft-Lichtstart-Funktion
• Uhrzeit-Teach
• Reichweiteneinstellung
• Bluetooth-Vernetzung

Zeiteinstellung

Die Ausschaltverzögerung kann stufenlos von ca. 5 Sekunden bis max. 60 Minuten eingestellt werden. Jede Bewegung schaltet das Licht erneut ein. Bei der Justierung des Erfassungsbereiches und für den Funktionstest wird empfohlen, die kürzeste Zeit einzustellen.

Dämmerungseinstellung

Die Ansprechhelligkeit (Dämmerung) kann stufenlos von ca. 2 – 2.000 Lux eingestellt werden. Bei der Einstellung des Erfassungsbereiches und für den Funktionstest bei Tageslicht muss Tageslichtbetrieb eingestellt sein.

Grundlicht

Die Helligkeit des Grundlichts kann zwischen 0 % und 100 % eingestellt werden. Das Grundlicht kann zeit- oder helligkeitsbasiert eingestellt werden. Bei Bewegung im Erfassungsbereich wird das Licht (für die eingestellte Zeit) auf maximale Lichtleistung (100 %) geschaltet. Danach schaltet die Leuchte wieder auf Grundlicht.

Hauptlicht

Die Helligkeit des Hauptlichts kann zwischen 0 % und 100 % eingestellt werden.

Soft-Lichtstart-Funktion

Beim Einschalten wird die Helligkeit stetig bis 100 % hochgeregelt (fade in). Beim Ausschalten wird die Helligkeit stetig bis 0 % heruntergeregelt (fade out).

Fade-in und fade-out-Zeiten sind wahlbar.

Dauerlichtbetrieb

Die Parameter des Dauerlichtbetriebs können über die STEINEL Connect App eingestellt werden. In der neuen App kann das Dauerlicht beliebig bis zu einer bestimmten Uhrzeit eingestellt werden (Uhrzeit-Teach).

Bluetooth-Vernetzung (Bluetooth-Connect-Mesh)

Der Sensor-Schalter entspricht dem Bluetooth-Mesh-Standard. Er kann mit allen Produkten, die dem Bluetooth-Mesh-Standard entsprechen, vernetzt werden. Die Konfiguration des Sensor-Schalters erfolgt per STEINEL Connect App. Bei der ersten Verbindung zwischen Sensor-Schalter und STEINEL Connect App werden auf dem Smartphone oder Tablet entsprechende Netzwerkschlüssel gespeichert. Durch die Schlüssel ist ein unbefugter Zugriff auf den Sensor ausgeschlossen. Für den Zugriff über ein weiteres Smartphone oder Tablet muss der Netzwerkschlüssel geteilt werden.

Hinweis:

Nach jedem Abschaltvorgang des LED-Strahlers ist eine erneute Bewegungserfassung für ca. 1 Sekunde unterbrochen. Erst nach Ablauf dieser Zeit kann der LED-Strahlers bei Bewegung wieder Licht schalten.

Für zeitbasiertes Ein- und Ausschalten hat der XLED home 2 SC eine interne Uhr. Diese synchronisiert sich bei jeder Bluetooth Verbindung über die STEINEL Connect App automatisch mit der Uhr des verbundenen Smartphones.

Um eine korrekte Funktion zu gewährleisten, muss nach einer Spannungsunterbrechung des LED-Strahlers eine Verbindung über die STEINEL Connect App hergestellt werden. Die interne Uhr wird erneut mit der Smartphone-Uhr synchronisiert.

7. Betrieb / Pflege

Für spezielle Einbruchalarmanlagen ist der LED-Strahler nicht geeignet, da die hierfür vorgeschriebene Sabotagesicherheit fehlt. Witterungseinflüsse können die Funktion des LED-Strahlers beeinflussen. Bei starken Windböen, Schnee, Regen, Hagel kann es zu einer Fehlschaltung kommen, da die plötzlichen Temperaturschwankungen nicht von Wärmequellen unterschieden werden können.

Die Erfassungslinse kann bei Verschmutzung mit einem feuchten Tuch (ohne Reinigungsmittel) gesäubert werden.

Wichtig: Das Betriebsgerät ist nicht austauschbar.

230V LED

8. Entsorgung

Elektrogeräte, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrogeräte nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der geltenden Europäischen Richtlinie über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

9. Konformitätserklärung

Hiermit erklärt die STEINEL GmbH, dass der XLED home 2 SC der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar: www.steinel.de

10. Herstellergarantie

Herstellergarantie der STEINEL GmbH, Dieselstraße 80-84, 33442 Herzebrock-Clarholz Alle STEINEL-Produkte erfüllen höchste Qualitätsansprüche. Aus diesem Grund leisten wir als Hersteller Ihnen als Kunde gerne eine Garantie gemäß den nachstehenden Bedingungen: Die Garantie umfasst die Freiheit von Mängeln, die nachweislich auf einem Material- oder Herstellungsfehler beruhen und uns unverzüglich nach Feststellung und innerhalb der Garantiezeit gemeldet werden. Die Garantie erstreckt sich auf sämtliche STEINEL Professional-Produkte, die in Deutschland gekauft und verwendet werden.

Unsere Garantieleistungen für Verbraucher

Die nachstehenden Regelungen gelten für Verbraucher. Verbraucher ist jede natürliche Person ist, die bei Abschluss des Kaufes weder in Ausübung ihrer gewerblichen noch ihrer selbständigen beruflichen Tätigkeit handelt. Sie haben die Wahl, ob wir die Garantieleistung durch kostenlose Reparatur, kostenlosen Austausch (ggf. durch ein gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL Professional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuchten: 5 Jahre bei Heißluft- und Heißklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts. Wir tragen die Transportkosten, jedoch nicht die Transportrisiken der Rücksendung.

Unsere Garantieleistungen für Unternehmer

Die nachstehenden Regelungen gelten für Unternehmer. Unternehmer ist eine natürliche oder juristische Person oder eine rechtsfähige Personengesellschaft ist, die bei Abschluss des Kaufes in Ausübung ihrer gewerblichen oder selbständigen beruflichen Tätigkeit handelt.

Wir haben die Wahl, ob wir die Garantieleistung durch kostenlose Behebung der Mängel, kostenlosen Austausch (ggf. durch eine gleich- oder höherwertiges Nachfolgemodell) oder Erstellung einer Gutschrift leisten.

Die Garantiezeit für Ihr erworbenes STEINEL

Professional-Produkt beträgt bei Sensoren, Strahlern, Außen- und Innenleuch- ten: 5 Jahre

bei Heißluft- und Heißklebeprodukten: 1 Jahr jeweils ab Kaufdatum des Produkts.

Im Rahmen der Garantieleistung tragen wir nicht Ihre zum Zwecke der Nacherfüllung erforderlichen Aufwendungen und nicht Ihre Aufwendungen für den Ausbau des mangelhaften Produkts und den Einbau eines Austauschprodukts.

Gesetzliche Mängelrechte, Unentgeltlichkeit

Die hier beschriebenen Leistungen gelten zusätzlich zu den gesetzlichen Gewährleistungsansprüchen – einschließlich besonderer Schutzbestimmungen für Verbraucher – und beschränken oder ersetzen diese nicht. Die Inanspruchnahme Ihrer gesetzlichen Rechte bei Mängeln ist unentgeltlich.

Ausnahmen von der Garantie

Ausdrücklich ausgenommen von dieser Garantie sind alle auswechselbaren Leuchtmittel. Darüber hinaus ist die Garantie ausgeschlossen:

• bei einem gebrauchsbedingten oder sonstigen natürlichen Verschleiß von Produktteilen oder Mängeln am STEINEL Professional-Produkt, die auf gebrauchsbedingtem oder sonstigem natürlichen Verschleiß zurückzuführen sind,
• bei nicht bestimmungs- oder unsachgemäßem Gebrauch des Produkts oder Missachtung der Bedienungshinweise,
• wenn An- und Umbauten bzw. sonstige Modifikationen an dem Produkt eigenmächtig

vorgenommen wurden oder Mängel auf die Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen zurückzuführen sind, die keine STEINEL-Originalteile sind,

– wenn Wartung und Pflege der Produkte nicht entsprechend der Bedienungsanleitung erfolgt sind,
- wenn Anbau- und Installation nicht gemäß den Installationsvorschriften von STEINEL ausgeführt wurden,
- bei Transportschäden oder -verlusten.

Geltung deutschen Rechts

Es gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Geltendmachung

Wenn Sie die Garantie in Anspruch nehmen wollen, senden Sie Ihr Produkt bitte vollständig mit dem Original-Kaufbeleg, der die Angabe des Kaufdatums und der Produktbezeichnung enthalten muss, an Ihren Händler oder direkt an uns, die STEINEL GmbH - Reklamationsabteilung-, Dieselstraße 80-84, 33442 Herzebrock-Clarholz (AT: STEINEL Austria GmbH – Hirschstettnerstraße 19/G/1/1, AT-1220 Wien, CH: PUAG AG, Oberebenestrasse 51, CH-5620 Bremgarten). Wir empfehlen Ihnen daher, Ihren Kaufbeleg bis zum Ablauf der Garantiezeit sorgfältig aufzubewahren.

1. Technische Daten

	XLED Home 2 S XLED	D Home 2 XL S XLED	Home 2 SC XLED	Home 2
Abmessungen (H x B x T)	218 x 180 x 161 mm	240 x 180 x 161 mm	218 x 180 x 161 mm	181 x 180 x 161 mm
Netzspannung 220	-240 V / 50/60 Hz
Leistungsaufnahme (Pon)	13,7 W 19,3 W 13,8 W	W 13,7 W
Lichtstrom / Helligkeit	1550 lm (360°) / 113 lm / W	2124 lm (360°) / 110 lm / W	1550 lm (360°) / 113 lm / W	1550 lm (360°) / 113 lm / W
Standby Sensor (Psp) / Netzwerk (Pnet)	0,50 W / -	0,50 W / -	0,35 W / 0,35 W	- / -
Gewicht 0,575 kg	0,620 kg 0,575 kg 0,480 kg
Projizierte Fläche	Frontansicht 283,1 cm2Seitenansicht 113 cm2	Frontansicht 316,2 cm2Seitenansicht 115 cm2	Frontansicht 283,1 cm2Seitenansicht 113 cm2	Frontansicht 274,1 cm2Seitenansicht 86,3 cm2
Netzstrom 80 mA	113 mA 80 mA 80 mA
Leistungsfaktor 0,74	0,74 0,78 0,74
Farbtemperatur	3.000 K (warmweiß)
Farbwiedergabe-index	Ra=82
Mittlere Bemessungs-lebensdauer	L70B50 bei 25 °C: >60.000 Std.
Farbkonsis-tenz SDCM	Anfangswert: 3
Lichtstärkever-teilung
Sensorik	Passiv Infrarot			-
Reichweite	max. 10 m			-
Erfassungswinkel	180°			-
Zeiteinstellung	8 s-35 min		5 s-60 min	-
Dämmerungs-einstellung	2-2.000 Lux			-
IP / Schutzklasse	IP44 / II
Umgebungs-temperatur	-20 °C-+40 °C
	XLED Home 2 S XLED Home 2 XL S XLED Home 2 SC XLED Home 2
Frequenz Bluetooth	-	2,4 - 2,48 GHz	-
Sendeleistung Bluetooth (Pnet)	-	5 dBm / 3 mW	-
Energieeffizienzklasse	Dieses Produkt enthält eine Lichtquelle der Energieeffizienzklasse „E“
	Technische Dokumentation unter www.steinel.de

12. Betriebsstörungen

Störung Ursache Abhilfe

LED-Strahler ohne Spannung	■ Sicherung defekt, nicht eingeschaltet, Leitung unterbrochen ■ Kurzschluss	■ neue Sicherung, Netzschalter einschalten; Leitung mit Spannungsprüfer überprüfen ■ Anschlüsse überprüfen
Sensor-LED-Strahler schaltet nicht ein	■ bei Tagesbetrieb, Dämmerungseinstellung steht auf Nachtbetrieb ■ Netzschalter AUS ■ Sicherung defekt ■ Erfassungsbereich nicht gezielt eingestellt	■ neu einstellen ■ Einschalten ■ neue Sicherung, evtl. Anschluss überprüfen ■ neu justieren
Sensor-LED-Strahler schaltet nicht aus	■ dauernde Bewegung im Erfassungsbereich	■ Bereich kontrollieren und evtl. neu justieren bzw. abdecken
Sensor-LED-Strahler schaltet immer EIN / AUS	■ Tiere bewegen sich im Erfassungs-bereich	■ Sensor höher schwenken bzw. gezielt abdecken; Bereich umstellen, bzw. abdecken
Sensor-LED-Strahler schaltet unerwünscht ein	■ Wind bewegt Bäume und Sträucher im Erfassungsbereich ■ Erfassung von Autos auf der Straße ■ plötzliche Temperaturveränderung durch Witterung (Wind, Regen, Schnee) oder Abluft aus Ventilato-ren, offenen Fenstern ■ Sensor-LED-Strahler schwankt (bewegt sich) durch z.B. Windböen oder starken Niederschlag	■ Bereich umstellen ■ Bereich umstellen ■ Bereich verändern, Montageort verlegen ■ Sensor-LED-Strahler auf einen festen Untergrund montieren
LED-Strahler wird in der Bluetooth-Übersicht nicht aufgeführt	■ Falsche Region ausgewählt	■ Einstellungen ➔ Region EU / Region US
Passwort vergessen	■ Nach Falscheingabe: Button	"Passwort zurücksetzten" drücken; Innerhalb von 10 Minuten Strom abschalten und wieder einschal- ten; Danach Passwort neu vergeben
App startet nicht	■ Standort ist nicht aktiviert	■ Standort in Smartphone-Einstellungen aktivieren
Einstellungen für LED-Strahler sind ausgegraut	■ LED-Strahler ist nicht als Gruppen-master deklariert (Slave-Betrieb)	■ Masterstrahlereinstellen ■ LED-Strahler als Master deklarieren
Es werden keine Bluetooth-LED-Strahler gefunden	■ LED-Strahler befinden sich nicht in Reichweite ■ Bluetooth am Smartphone ist deaktiviert	■ Prüfen, ob im Smartphone Bluetooth aktiviert ist oder den Abstand zum Produkt verringern ■ Suchlauf neu starten
Kein Verbindungsaufbau vom Smartphone zum LED-Strahler	■ Das Smartphone befindet sich zu nah am Gerät ■ Smartphone ist nicht App-kompatibel ■ App-Version nicht auf dem neuestere Stand	■ Abstand zum LED-Strahler mindestens 1,5 m ■ Anderes Smartphone verwenden ■ STEINEL Connect App im Appsto-

GB

1. About this document

Soft-lysstart-funktion
