ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FT 12 Weller

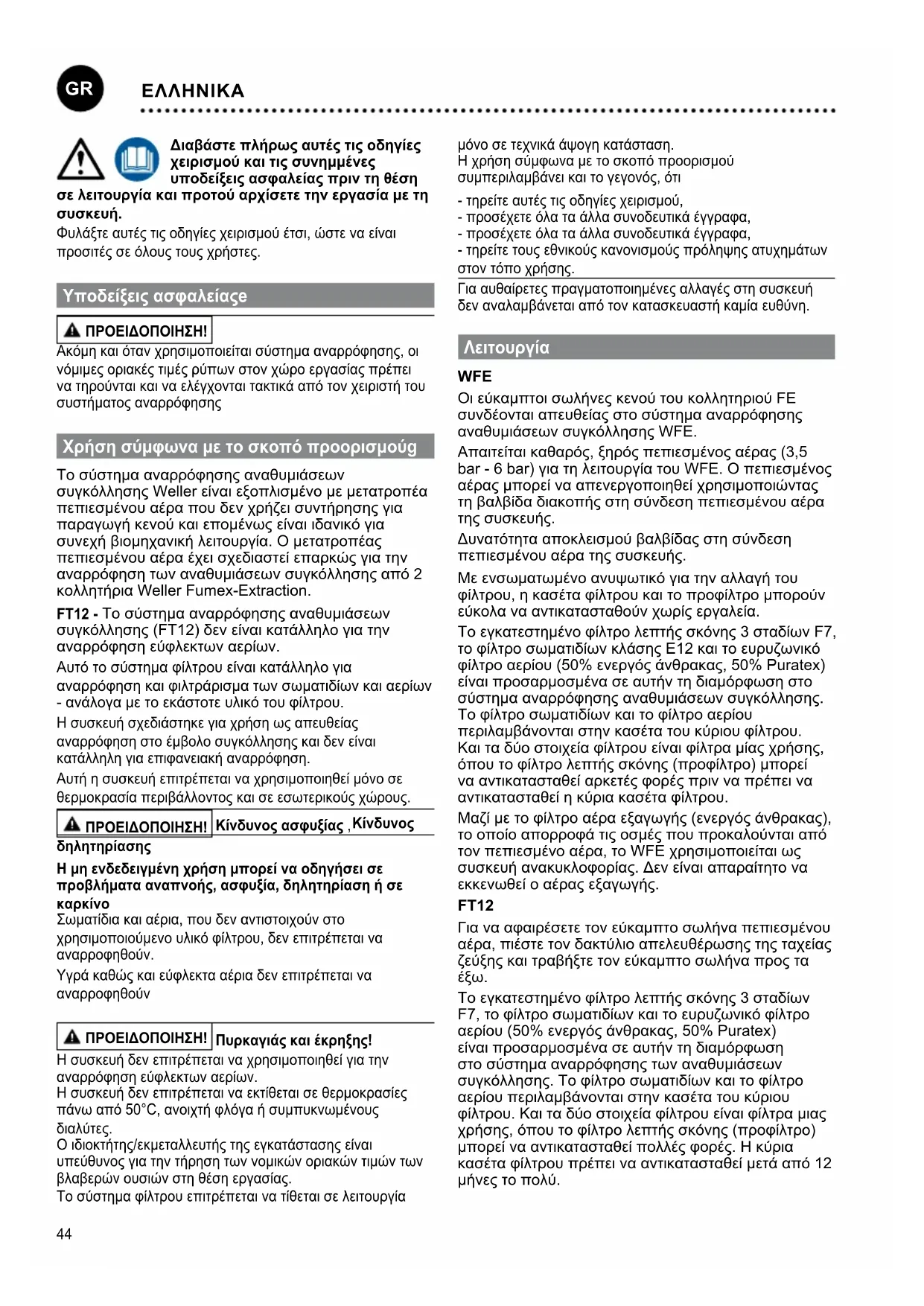

GR Ελληνικα Υποδείξεις ασφαλείας | Χρήση σύμφωνα με το σκοπό προορισμού | Ομάδες χρηστών | Φροντίδα και συντήρηση της συσκευής | Εγγύηση | Τεχνικά στοιχεία | Σύμβολα | Γνήσια Δήλωση πιστότητας

Φυλάξτε αυτές τις οδηγίες χειρισμού έτσι, ώστε να είναι προσιτές σε όλους τους χρήστες. Υποδείξεις ασφαλείαςe ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ακόμη και όταν χρησιμοποιείται σύστημα αναρρόφησης, οι νόμιμες οριακές τιμές ρύπων στον χώρο εργασίας πρέπει να τηρούνται και να ελέγχονται τακτικά από τον χειριστή του συστήματος αναρρόφησης Χρήση σύμφωνα με το σκοπό προορισμούg Το σύστημα αναρρόφησης αναθυμιάσεων συγκόλλησης Weller είναι εξοπλισμένο με μετατροπέα πεπιεσμένου αέρα που δεν χρήζει συντήρησης για παραγωγή κενού και επομένως είναι ιδανικό για συνεχή βιομηχανική λειτουργία. Ο μετατροπέας πεπιεσμένου αέρα έχει σχεδιαστεί επαρκώς για την αναρρόφηση των αναθυμιάσεων συγκόλλησης από 2 κολλητήρια Weller Fumex-Extraction. FT12 - Το σύστημα αναρρόφησης αναθυμιάσεων συγκόλλησης (FT12) δεν είναι κατάλληλο για την αναρρόφηση εύφλεκτων αερίων. Αυτό το σύστημα φίλτρου είναι κατάλληλο για αναρρόφηση και φιλτράρισμα των σωματιδίων και αερίων - ανάλογα με το εκάστοτε υλικό του φίλτρου. Η συσκευή σχεδιάστηκε για χρήση ως απευθείας αναρρόφηση στο έμβολο συγκόλλησης και δεν είναι κατάλληλη για επιφανειακή αναρρόφηση. Αυτή η συσκευή επιτρέπεται να χρησιμοποιηθεί μόνο σε θερμοκρασία περιβάλλοντος και σε εσωτερικούς χώρους. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κίνδυνος ασφυξίας ,

δηλητηρίασης Η μη ενδεδειγμένη χρήση μπορεί να οδηγήσει σε προβλήματα αναπνοής, ασφυξία, δηλητηρίαση ή σε

Σωματίδια και αέρια, που δεν αντιστοιχούν στο χρησιμοποιούμενο υλικό φίλτρου, δεν επιτρέπεται να αναρροφηθούν. Υγρά καθώς και εύφλεκτα αέρια δεν επιτρέπεται να αναρροφηθούν ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πυρκαγιάς και έκρηξης! Η συσκευή δεν επιτρέπεται να χρησιμοποιηθεί για την αναρρόφηση εύφλεκτων αερίων. Η συσκευή δεν επιτρέπεται να εκτίθεται σε θερμοκρασίες πάνω από 50°C, ανοιχτή φλόγα ή συμπυκνωμένους

Ο ιδιοκτήτης/εκμεταλλευτής της εγκατάστασης είναι υπεύθυνος για την τήρηση των νομικών οριακών τιμών των βλαβερών ουσιών στη θέση εργασίας. Το σύστημα φίλτρου επιτρέπεται να τίθεται σε λειτουργία μόνο σε τεχνικά άψογη κατάσταση. Η χρήση σύμφωνα με το σκοπό προορισμού συμπεριλαμβάνει και το γεγονός, ότι - τηρείτε αυτές τις οδηγίες χειρισμού, - προσέχετε όλα τα άλλα συνοδευτικά έγγραφα, - προσέχετε όλα τα άλλα συνοδευτικά έγγραφα, - τηρείτε τους εθνικούς κανονισμούς πρόληψης ατυχημάτων στον τόπο χρήσης. Για αυθαίρετες πραγματοποιημένες αλλαγές στη συσκευή δεν αναλαμβάνεται από τον κατασκευαστή καμία ευθύνη.

WFE Οι εύκαμπτοι σωλήνες κενού του κολλητηριού FE συνδέονται απευθείας στο σύστημα αναρρόφησης αναθυμιάσεων συγκόλλησης WFE. Απαιτείται καθαρός, ξηρός πεπιεσμένος αέρας (3,5 bar - 6 bar) για τη λειτουργία του WFE. Ο πεπιεσμένος αέρας μπορεί να απενεργοποιηθεί χρησιμοποιώντας τη βαλβίδα διακοπής στη σύνδεση πεπιεσμένου αέρα της συσκευής. Δυνατότητα αποκλεισμού βαλβίδας στη σύνδεση πεπιεσμένου αέρα της συσκευής. Με ενσωματωμένο ανυψωτικό για την αλλαγή του φίλτρου, η κασέτα φίλτρου και το προφίλτρο μπορούν εύκολα να αντικατασταθούν χωρίς εργαλεία. Το εγκατεστημένο φίλτρο λεπτής σκόνης 3 σταδίων F7, το φίλτρο σωματιδίων κλάσης E12 και το ευρυζωνικό φίλτρο αερίου (50% ενεργός άνθρακας, 50% Puratex) είναι προσαρμοσμένα σε αυτήν τη διαμόρφωση στο σύστημα αναρρόφησης αναθυμιάσεων συγκόλλησης. Το φίλτρο σωματιδίων και το φίλτρο αερίου περιλαμβάνονται στην κασέτα του κύριου φίλτρου. Και τα δύο στοιχεία φίλτρου είναι φίλτρα μίας χρήσης, όπου το φίλτρο λεπτής σκόνης (προφίλτρο) μπορεί να αντικατασταθεί αρκετές φορές πριν να πρέπει να αντικατασταθεί η κύρια κασέτα φίλτρου. Μαζί με το φίλτρο αέρα εξαγωγής (ενεργός άνθρακας), το οποίο απορροφά τις οσμές που προκαλούνται από τον πεπιεσμένο αέρα, το WFE χρησιμοποιείται ως συσκευή ανακυκλοφορίας. Δεν είναι απαραίτητο να εκκενωθεί ο αέρας εξαγωγής. FT12 Για να αφαιρέσετε τον εύκαμπτο σωλήνα πεπιεσμένου αέρα, πιέστε τον δακτύλιο απελευθέρωσης της ταχείας ζεύξης και τραβήξτε τον εύκαμπτο σωλήνα προς τα

Το εγκατεστημένο φίλτρο λεπτής σκόνης 3 σταδίων F7, το φίλτρο σωματιδίων και το ευρυζωνικό φίλτρο αερίου (50% ενεργός άνθρακας, 50% Puratex) είναι προσαρμοσμένα σε αυτήν τη διαμόρφωση στο σύστημα αναρρόφησης των αναθυμιάσεων συγκόλλησης. Το φίλτρο σωματιδίων και το φίλτρο αερίου περιλαμβάνονται στην κασέτα του κύριου φίλτρου. Και τα δύο στοιχεία φίλτρου είναι φίλτρα μιας χρήσης, όπου το φίλτρο λεπτής σκόνης (προφίλτρο) μπορεί να αντικατασταθεί πολλές φορές. Η κύρια κασέτα φίλτρου πρέπει να αντικατασταθεί μετά από 12 μήνες το πολύ.

ΕΛΛΗΝΙΚΑ45 Το FT12 χρησιμοποιείται ως συσκευή ανακυκλοφορίας μαζί με το φίλτρο εξαγωγής αέρα (ενεργός άνθρακας), το οποίο απορροφά τις οσμές που προκαλούνται από τον πεπιεσμένο αέρα. Δεν είναι απαραίτητο να εκκενωθεί ο αέρας εξαγωγής. WARNUNG Ακόμη και κατά τη χρήση συστήματος αναρρόφησης, οι νόμιμες οριακές τιμές ρύπων στον χώρο εργασίας πρέπει να τηρούνται και να ελέγχονται τακτικά από τον χειριστή του συστήματος αναρρόφησης. Φροντίδα και συντήρηση της συσκευής ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν από τις εργασίες συντήρησης, η συσκευή πρέπει να αποσυμπιέζεται. Για την εξασφάλιση μιας άψογης λειτουργίας της συσκευής, πρέπει ο σωλήνας κενού και ο εύκαμπτος σωλήνας αναρρόφησης του εμβόλου συγκόλλησης FEL να καθαρίζονται τακτικά. Σε περίπτωση μεγάλης ρύπανσης μπορεί να τοποθετηθεί ο σωλήνας αναρρόφησης σε ένα αεροστεγές δοχείο σε αλκοόλη (οινόπνευμα), έως να διαλυθούν τα υπολείμματα του συλλιπάσματος. ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Σε περίπτωση χρήσης υλικών καθαρισμού πρέπει να τηρηθούν οι νομικοί κανονισμοί ασφαλείας για τη χρήση τους. Το υλικό καθαρισμού πρέπει να αντιμετωπίζεται ως ειδικό απόρριμμα. Εάν η ικανότητα αναρρόφησης δεν είναι πλέον επαρκής για καθαρισμένα κολλητήρια FE, πρέπει να ελεγχθούν τα φίλτρα. Το προ-φίλτρο μπορεί να αντικατασταθεί πολλές φορές προτού να πρέπει να αντικατασταθεί το κύριο φίλτρο. Εάν χρησιμοποιούνται σωστά τα γνήσια φίλτρα Weller, η διάρκεια ζωής του φίλτρου σωματιδίων αντιστοιχεί σε αυτή του ευρυζωνικού φίλτρου αερίου. Πριν τοποθετήσετε τη νέα κασέτα κύριου φίλτρου, θα πρέπει να αναγράφετε την ημερομηνία εγκατάστασης. Η εγκατάσταση της συσκευής γίνεται με την αντίστροφη σειρά. Προειδοποίηση: Κατά την τοποθέτηση των φίλτρων, προσέξτε τη σωστή σειρά και θέση τοποθέτησης. Τα βρώμικα φίλτρα πρέπει να αντιμετωπίζονται ως επικίνδυνα απόβλητα. Οι επισκευές πρέπει να πραγματοποιούνται από άτομα εκπαιδευμένα από τη Weller. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά WELLER. Αλλαγή φίλτρου year MIN 1x Το φίλτρο αιωρούμενων σωματιδίων και το ευρυζωνικό φίλτρο αερίου είναι εναρμονισμένα μεταξύ τους, έτσι ώστε αντικαθιστούνται μαζί ως συμπαγές φίλτρο. Το φίλτρο λεπτής σκόνης (στρώμα φίλτρου), αποτελεί τη βαθμίδα προφίλτρου του συμπαγές φίλτρου και πρέπει για αυτό να αντικαθίσταται

Το αργότερο με κάθε 10τη αντικατάσταση του φίλτρου λεπτής σκόνης συνίσταται επιτακτικά η αλλαγή του συμπαγούς

Στη λειτουργία του συστήματος φίλτρου σύμφωνα με τους κανονισμούς πρέπει το φίλτρο να αντικαθίσταται ως

• το λιγότερο 1 φορά το χρόνο ή

• σε περίπτωση υπέρβασης της επιτρεπτής μέσης συγκέντρωσης στη θέση εργασίας ή

• σύμφωνα με το σχέδιο συντήρησης Τα λερωμένα φίλτρα πρέπει να μεταχειρίζονται ως ειδικά απορρίμματα. Φοράτε κατάλληλο εξοπλισμό προστασίας.

Διάφορα συλλιπάσματα (υλικά καθαρισμού), συστατικά συλλιπασμάτων καθώς και διαφορετικά συστατικά σκόνης του αναρροφούμενου αέρα, μπορούν να μειώσουν αισθητά τη διάρκεια ζωής του φίλτρου.Κατά την αναρρόφηση ατμών κόλλας πρέπει να χρησιμοποιείται ένα ευρυζωνικό φίλτρο αερίου (χωρίς φίλτρο αιωρούμενων σωματιδίων).

Οι αξιώσεις του αγοραστή για τυχόν ελαττώματα παραγράφονται μετά από ένα έτος από την παράδοση στον αγοραστή. Αυτό δεν ισχύει για αναγωγικές αξιώσεις του αγοραστή σύμφωνα με την §§ 478, 479 BGB. Για μια εγγύηση που δίνουμε φέρουμε την ευθύνη μόνο, όταν η εγγύηση ποιότητας ή η εγγύηση αντοχής έχει δοθεί από εμάς γραπτά και με τη χρήση του όρου «εγγύηση». Η εγγύηση εκπίπτει σε περίπτωση ακατάλληλης χρήσης και όταν πραγματοποιήθηκαν επεμβάσεις από μη ειδικευμένα

Με επιφύλαξη του δικαιώματος τεχνικών αλλαγών! Πληροφορηθείτε παρακαλώ στη διεύθυνση www.weller-tools.com

Τεχνικά στοιχεία Απορροφητήρας του καπνού συγκόλλησης WFE FT12 Πίεση λειτουργίας (ξηρού πεπιεσμένου αέρα, χωρίς πρόσμειξη

(Εύκαμπτος σωλήνας πεπιεσμένου αέρα εξωτερική διάμετρος)

0,24 Διάμετρος mm Inch

2,7 5,9 1,5 3,3 Μέγ. μεταφερόμενη ποσότητα / 1 Έμβολο συγκόλλησης (κολλητήρι) l / min SCFH

Στάθμη θορύβου σε 1 m

dB(A) 39 37 Μέγ. χωρητικότητα 1 - 2 θέσεις εργασίας Συμπαγές φίλτρο: Φίλτρο σωματιδίων Κατηγορία E12 (προηγούμενη H13) Ευρυζωνικό φίλτρο αερίου ((50 % AKF, 50 % Puratex))

Φίλτρο λεπτής σκόνης Κατηγορία F7

Διαβάστε τις οδηγίες χειρισμού! ESD συμβατός σχεδιασμός και ESD συμβατή θέση εργασίας Κίνδυνος σύνθλιψης
