FT 12 - Suvirinimo aparatas Weller - Nemokama naudojimo instrukcija

Gaminio tipas	Suvirinimo dūmų ištraukimo sistema
Prekės ženklas	Weller
Modelis	FT 12
Matmenys (aukštis × skersmuo)	200 mm × 140 mm
Svoris	2,7 kg
Darbinis slėgis (sausas suslėgtas oras be alyvos)	3,5 - 6 bar (50 - 87 psi)
Maksimalus išstumiamas tūris (vienam lituokliui)	30 l/min
Garso lygis 1 m atstumu	39 dB(A)
Maksimali talpa	1–2 darbo vietos
Kompaktiškas filtras (dalelės + dujos)	E12 klasės dalelių filtras, plačiajuostis dujų filtras (50 % aktyvintos anglies, 50 % Puratex)
Išankstinis filtras	F7 klasės smulkių dulkių filtras
Veikimo tipas	Recirkuliacija su išmetamo oro filtru (aktyvinta anglis)
Maitinimas	Suslėgtas oras 3,5–6 bar, nereikia elektros maitinimo
Priežiūra	Reguliarus vakuuminės žarnos ir siurbimo vamzdelio valymas; išankstinio filtro ir kompaktiško filtro keitimas
Kompaktiško filtro keitimas	Bent kartą per metus arba po 10 išankstinio filtro keitimų
Saugumas	Nesiurbti degių dujų ar skysčių; laikytis teršalų ribinių verčių
Atsarginės dalys ir remonto galimybė	Originalūs Weller filtrai; remontą gali atlikti tik apmokytas personalas
Garantija	12 mėnesių nuo gamybos defektų

Dažnai užduodami klausimai - FT 12 Weller

Kaip sumontuoti Weller FT 12?

Prijunkite sistemą prie švaraus ir sauso suslėgto oro (3,5–6 bar). Prijunkite vakuumines žarnas prie FE lituoklių tiesiogiai. Galima įrengti uždarymo vožtuvą. Sujungimo schemas rasite naudotojo vadove.

Kokie filtrų tipai naudojami FT 12?

FT 12 naudoja kompaktišką filtrą, kurį sudaro E12 klasės dalelių filtras ir plačiajuostis dujų filtras (50 % aktyvintos anglies, 50 % Puratex). Taip pat sumontuotas išankstinis filtras F7 klasės smulkioms dulkėms.

Kaip dažnai reikia keisti filtrus?

Išankstinį filtrą galima keisti kelis kartus prieš keičiant kompaktišką filtrą. Kompaktiškas filtras turi būti keičiamas bent kartą per metus arba po 10 išankstinio filtro keitimų, arba jei viršijamos koncentracijos ribinės vertės.

Ar galiu siurbti kitus dūmus, išskyrus suvirinimo dūmus?

Ne, FT 12 skirtas tik suvirinimo dūmams. Jis negali siurbti degių dujų, skysčių ar dalelių, netinkamų filtravimo medžiagai.

Koks yra FT 12 garso lygis?

Garso lygis 1 metro atstumu yra 39 dB(A), todėl jis yra tylus normaliai naudojant.

Ar FT 12 reikalingas elektros maitinimas?

Ne, jis veikia tik su suslėgtu oru (3,5–6 bar). Nereikia jokios elektros jungties.

Kaip išvalyti ištraukimo sistemą?

Reguliariai valykite vakuuminę žarną ir lituoklio siurbimo vamzdelį. Esant dideliam užterštumui, pamerkite vamzdelį į valymo alkoholį hermetiškame inde. Laikykitės saugos reikalavimų dėl alkoholių.

Ar galiu naudoti FT 12 recirkuliacijos režimu?

Taip, dėl išmetamo oro filtro su aktyvinta anglimi oras filtruojamas ir grąžinamas atgal į patalpą be būtinybės šalinti į lauką.

Ką daryti, jei siurbimo galia sumažėja?

Pirmiausia patikrinkite išankstinį filtrą. Jei reikia, pakeiskite. Jei problema išlieka, patikrinkite kompaktišką filtrą ir suslėgto oro jungtis.

Kur galiu rasti atsarginių dalių FT 12?

Naudokite tik originalias Weller dalis. Apsilankykite www.weller-tools.com arba susisiekite su įgaliotu platintoju.

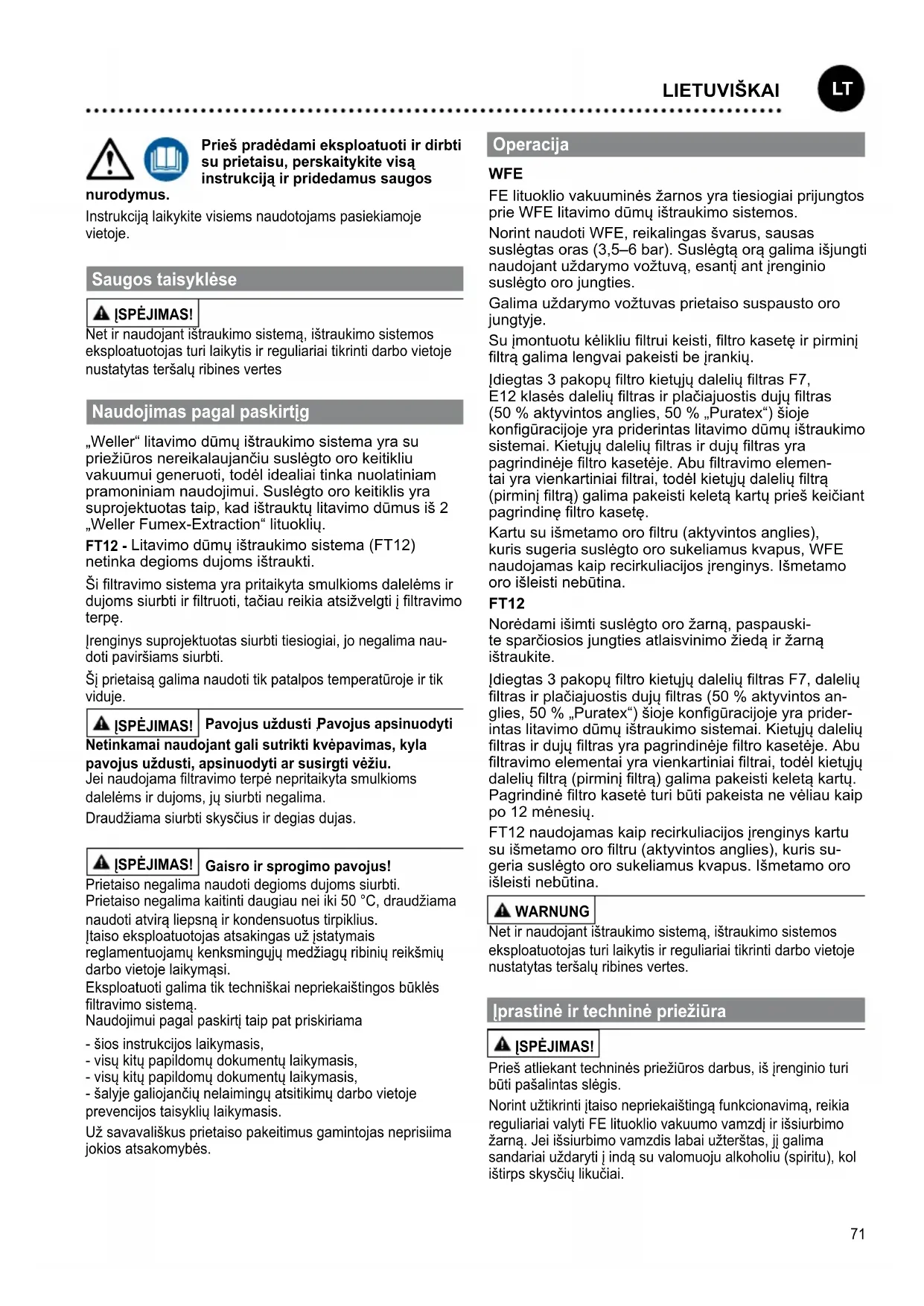

NAUDOJIMO INSTRUKCIJA FT 12 Weller

LT Originalios instrukcijos vertimas

Prieš pradėdami eksploatuoti ir dirbti su prietaisu, perskaitykite visą instrukciją ir pridedamus saugos

nurodymus.

Instrukciją laikykite visiems naudotojams pasiekiamoje vietoje.

Saugos taisyklèse

⚠️ ISPĖJIMAS!

Net ir naudojant ištraukimo sistemą, ištraukimo sistemos eksploatuotojas turi laikytis ir reguliariai tikrinti darbo vietoje nustatytas teršalų ribines vertes

Naudojimas pagal paskirtig

„Weller“ litavimo dūmų ištraukimo sistema yra su priežiūros nereikalaujančiu suslėgto oro keitikliu vakuumui generuoti, todėl idealiai tinka nuolatiniam pramoniniam naudojimui. Suslėgto oro keitiklis yra suprojektuotas taip, kad ištrauktų litavimo dūmus iš 2 „Weller Fumex-Extraction“ lituoklių.

FT12 - Litavimo dūmų ištraukimo sistema (FT12) netinka degioms dujoms ištraukti.

Ši filtravimo sistema yra pritaikyta smulkioms dalelėms ir dujoms siurbti ir filtruoti, tačiau reikia atsižvelgti į filtravimo terpę.

Irenginys suprojektuotas siurbti tiesiogiai, jo negalima naudoti paviršiams siurbti.

Šj prietaisą galima naudoti tik patalpos temperatūroje ir tik viduje.

⚠️ SPĖJIMAS! Pavojus uždusti Pavojus apsinuodyti

Netinkamai naudojant gali sutrikti kvėpavimas, kyla pavojus uždusti, apsinuodyti ar susirgti vėžiu.

Jei naudojama filtravimo terpė nepritaikyta smulkioms dalelėms ir dujoms, jų siurbti negalima.

Draudžiama siurbti skysčius ir degias dujas.

⚠️ |SPĖJIMAS! Gaisro ir sprogimo pavojus!

Prietaiso negalima naudoti degioms dujoms siurbti.

Prietaiso negalima kaitinti daugiau nei iki 50 °C, draudžiama naudoti atvirą liepsną ir kondensuotus tirpiklius.

Įtaiso eksploatuotojas atsakingas už įstatymais reglamentuojamų kenksmingųjų medžiagų ribinių reikšmių darbo vietoje laikymąsi.

Eksploatuoti galima tik techniškai nepriekaištingos būklės filtravimo sistemą.

Naudojimui pagal paskirti taip pat priskiriama

• šios instrukcijos laikymasis,
• visų kitų papildomų dokumentų laikymasis,
• visų kitų papildomų dokumentų laikymasis,
• šalyje galiojančių nelaimingų atsitikimų darbo vietoje prevencijos taisyklių laikymasis.

Už savavališkus prietaiso pakeitimus gamintojas neprisiima jokios atsakomybės.

Operacija

WFE

FE lituoklio vakuuminės žarnos yra tiesiogiai prijungtos prie WFE litavimo dūmų ištraukimo sistemos.

Norint naudoti WFE, reikalingas švarus, sausas suslėgtas oras (3,5–6 bar). Suslėgta orą galima išjungti naudojant uždarymo vožtuva, esanti ant įrenginio suslėgto oro jungties.

Galima uždarymo vožtuvas prietaiso suspausto oro jungtyje.

Su įmontuotu kėlikliu filtrui keisti, filtro kasetę ir pirminį filtrą galima lengvai pakeisti be įrankių.

Įdiegtas 3 pakopų filtro kietųjų dalelių filtras F7, E12 klasės dalelių filtras ir plačiajuostis dujų filtras (50 % aktyvintos anglies, 50 % „Puratex“) šioje konfigūracijoje yra priderintas litavimo dūmų ištraukimo sistemai. Kietųjų dalelių filtras ir dujų filtras yra pagrindinėje filtro kasetėje. Abu filtravimo elementai yra vienkartiniai filtrai, todėl kietųjų dalelių filtrą (pirminį filtrą) galima pakeisti keletą kartų prieš keičiant pagrindinę filtro kasetę.

Kartu su išmetamo oro filtru (aktyvintos anglies), kuris sugeria suslėgto oro sukeliamus kvapus, WFE naudojamas kaip recirkuliacijos jrenginys. Išmetamo oro išleisti nebūtina.

FT12

Norėdami išimti suslėgto oro žarną, paspauski- te sparčiosios jungties atlaisvinimo žiedą ir žarną ištraukite.

Idiegtas 3 pakopų filtro kietųjų dalelių filtras F7, dalelių filtras ir plačiajuostis dujų filtras (50 % aktyvintos anglies, 50 % „Puratex“) šioje konfigūracijoje yra priderintas litavimo dūmų ištraukimo sistemai. Kietųjų dalelių filtras ir dujų filtras yra pagrindinėje filtro kasetėje. Abu filtravimo elementai yra vienkartiniai filtrai, todėl kietųjų dalelių filtrą (pirminį filtrą) galima pakeisti keletą kartų. Pagrindinė filtro kasetė turi būti pakeista ne vėliau kaip po 12 mėnesių.

FT12 naudojamas kaip recirkuliacijos jrenginys kartu su išmetamo oro filtru (aktyvintos anglies), kuris su- geria suslėgto oro sukeliamus kvapus. Išmetamo oro išleisti nebūtina.

WARNING

Net ir naudojant ištraukimo sistemą, ištraukimo sistemos eksploatuotojas turi laikytis ir reguliariai tikrinti darbo vietoje nustatytas teršalu ribines vertes.

Iprastinė ir techninė priežiūra

⚠️ ISPĖJIMAS!

Prieš atliekant techninės priežiūros darbus, iš įrenginio turi būti pašalintas slėgis.

Norint užtikrinti įtaiso nepriekaištingą funkcionavimą, reikia regulariai valyti FE lituoklio vakuumo vamzdį ir išsiurbimo žarną. Jei išsiurbimo vamzdis labai užterštas, jį galima sandariai uždaryti į indą su valomuoju alkoholiu (spiritu), kol ištirps skysčių likučiai.

⚠️ I SPÉJIMAS!

Įspėjimas: naudojant valiklius, būtina laikytis jų naudojimo saugos reikalavimų. Valymo priemones utilizuokite kaip pavojingas atliekas.

Jei nuvalytiems FE lituokliams ištraukimo pajėgumo nebepa- kanka, reikia patikrinti filtrus.

Prieš keičiant pagrindinį filtrą, pirminį filtrą galima pakeisti keletą kartų.

Jei originalus „Weller“ filtrai naudojami tinkamai, dalelių filtro ir plačiajuosčio dujų filtro naudojimo trukmė sutampa.

Prieš montuojant naują pagrindinio filtro kasetę, ant jos turi būti nurodyta montavimo data. Irenginys montuojamas atvirkštine tvarka.

Įspėjimas. Įdėdami filtrus atkreipkite dėmesį į tinkamą tvarką ir montavimo padėtį. Nešvarūs filtrai turi būti tvarkomi kaip pavojingos atliekos.

Remontuoti gali tik „Weller“ išmokyti asmenys.

Naudokite tik originalias WELLER atsargines dalis.

Filtrų keitimas

MIN 1x

Lakiujų dalelių filtras ir plačiajuostis dujų filtras yra pritaikyti naudoti kartu, todėl juos galima kartu pakeisti kaip kompaktiškajį filtrą. Smulkių dulkių filtras (filtravimo kilimėlis) naudojamas kaip kompaktiškojo filtro pirminis filtras, todėl jį reikia keisti dažniau. Primygtinai rekomenduojama 10 kartų pakeitus smulkių dulkių filtrą pakeisti ir

kompaktiškaji filtrą.

Kad filtravimo sistema veiktų tinkamai, reikia pakeisti filtrą, kaip nurodyta toliau.:

• Mažiausiai 1 kartą per metus arba
- tuomet, kai viršijama leistina vidutinė koncentracija darbo vietoje, arba
- pagal techninės priežiūros planą.

Užterštus filtrus reikia utilizuoti kaip specialias atliekas. Naudokite tinkamas apsaugines priemones.

Pastaba

Įvairūs tirpdikliai, tirpdiklių dalys ir skirtingas dulkių kiekis įsiurbtame ore gali ženkliai sutrumpinti filtro tarnavimo trukmęSiurbiant klijų garus reikia naudoti plačiajuostį dujų filtrą (be lakiųjų dalelių filtro).

Garantija

Kliento pretenzijos dėl trūkumu netenka galios praėjus vieneriems metams nuo prietaiso pristatymo. Tai negalioja pirkėjo atsakomosioms pretenzijoms pagal §§ 478, 479 BGB.

Pagal mūsų suteiktą garantiją mes atsakome tik tuo atveju, jei garantija dėl medžiagų ir eksploatacijos mūsų buvo suteikta raštiškai ir naudojant terminą „garantija“.

Garantija nebus suteikta, jei prietaisas bus naudojamas netinkamai ir remonto darbus atliks nekvalifikuoti asmenys.

Gamintojas pasilieka teisę i techninius pakeitimus!

Informacijos rasite

www.weller-tools.com

Techniniai duomenys

Litavimo dūmų siurbimo įtaisas		WFE FT12
Darbinis slėgis (sausas suslėgtasis oras be alyvos)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Suslėgtojo oro jungtis (Suslėgtojo oro žarnos Išorinis skersmuo)	mmInch	60,24	60,24
Skersmuo mm	Inch	1405,51	1204,78
Aukštis mm	Inch	2007,9	2007,9
Svoris kg	lb	2,75,9	1,53,3
Maks. tiekiamas kiekis / 1 Lituoklis	I / min SCFH	30 13	27
Triukšmo lygis 1 m atstumu dB(A) 39		37
Maks. talpa 1 - 2 darbo vietos
Kompaktiškasis filtras: Dalelių filtras Klasė E12 (ankstesnė H13) Plačiajuostis dujų filtras ((50 % AKF, 50 % „Puratex“))
Pirminis filtras: Smulkių dulkių filtras, F7 klasė

Simboliai

Dèmesio!

Perskaitykite naudojimo instrukcija!

Elektrostatinei iškrovai pritaikytas dizainas ir elektrostatinei iškrovai pritaikyta darbo vieta

Suspaudimo pavojus

Utilizavimas

Elektros ir elektroninės įrangos atliekos turi būti surenkamos atskirai. Lengvos atliekos turi būti pašalinamos iš įrangos. Patarimų dėl perdirbimo ir surinkimo vietos kreipkitės į vietinę instituciją arba pardavėją. Priklausomai nuo vietos teisės aktų, mažmenininkai gali būti įpareigoti nemokamai priimti atgal seną elektros ir elektronikos įrangą. Jūsuų indėlis į pakartotinį elektros ir elektroninės įrangos atliekų naudojimą ir perdirbimą padeda sumažinti žaliavų poreikį. Elektros ir elektroninės įrangos atliekose yra vertingų, perdirbamų medžiagų, kurios gali neigiamai paveikti aplinką ir žmonių sveikatą, jei jos nebus šalinamos aplinką tausojančiu būdu. Ištrinkite personalo duomenis iš įrangos atliekų, jei tokių yra. Pakeistas prietaiso dalis, filtrus arba prietaisus utilizuokite pagal šalyje galiojančius potvarkius.

Užterštus filtrus reikia utilizuoti kaip specialias atliekas.

CE ženklas

Britanijos atitikties ženklas

Mes patvirtiname, kad aprašyti gaminiai atitinka toliau nurodytu direktyvu nuostatas:

Asmuo, igaliotas sudaryti techninę dokumentaciją.
