| 产品类型 | 焊接烟雾抽排系统 |
| 品牌 | Weller |
| 型号 | FT 12 |
| 尺寸（高度 × 直径） | 200 mm × 140 mm |
| 重量 | 2.7 kg |
| 工作压力（干燥无油压缩空气） | 3.5 - 6 bar (50 - 87 psi) |
| 最大排量（每个焊铁） | 30 升/分钟 |
| 1米处噪音水平 | 39 dB(A) |
| 最大容量 | 1 到 2 个工作台 |
| 紧凑型过滤器（颗粒物+气体） | E12级颗粒过滤器，宽频气体过滤器（50%活性炭，50%Puratex） |
| 预过滤器 | F7级细粉尘过滤器 |
| 工作方式 | 循环式，带排气空气过滤器（活性炭） |
| 电源 | 压缩空气 3.5 - 6 bar，无需电源 |
| 维护 | 定期清洁真空管和吸气管；更换预过滤器和紧凑型过滤器 |
| 更换紧凑型过滤器 | 每年至少一次，或更换预过滤器10次后 |
| 安全 | 请勿吸入可燃气体或液体；遵守污染物限值 |
| 备件和可维修性 | Weller原装过滤器；维修仅限培训人员 |
| 保修 | 12个月制造缺陷保修 |
常见问题 - FT 12 Weller
用户关于以下问题的提问 FT 12 Weller
0 问题 关于此设备。回答您知道的问题或提出自己的问题。
提出关于此设备的新问题
下载您的设备说明 焊接机 免费PDF格式！查找您的手册 FT 12 - Weller 并重新掌握您的电子设备。本页发布了使用您的设备所需的所有文档。 FT 12 品牌 Weller.
用户手册 FT 12 Weller

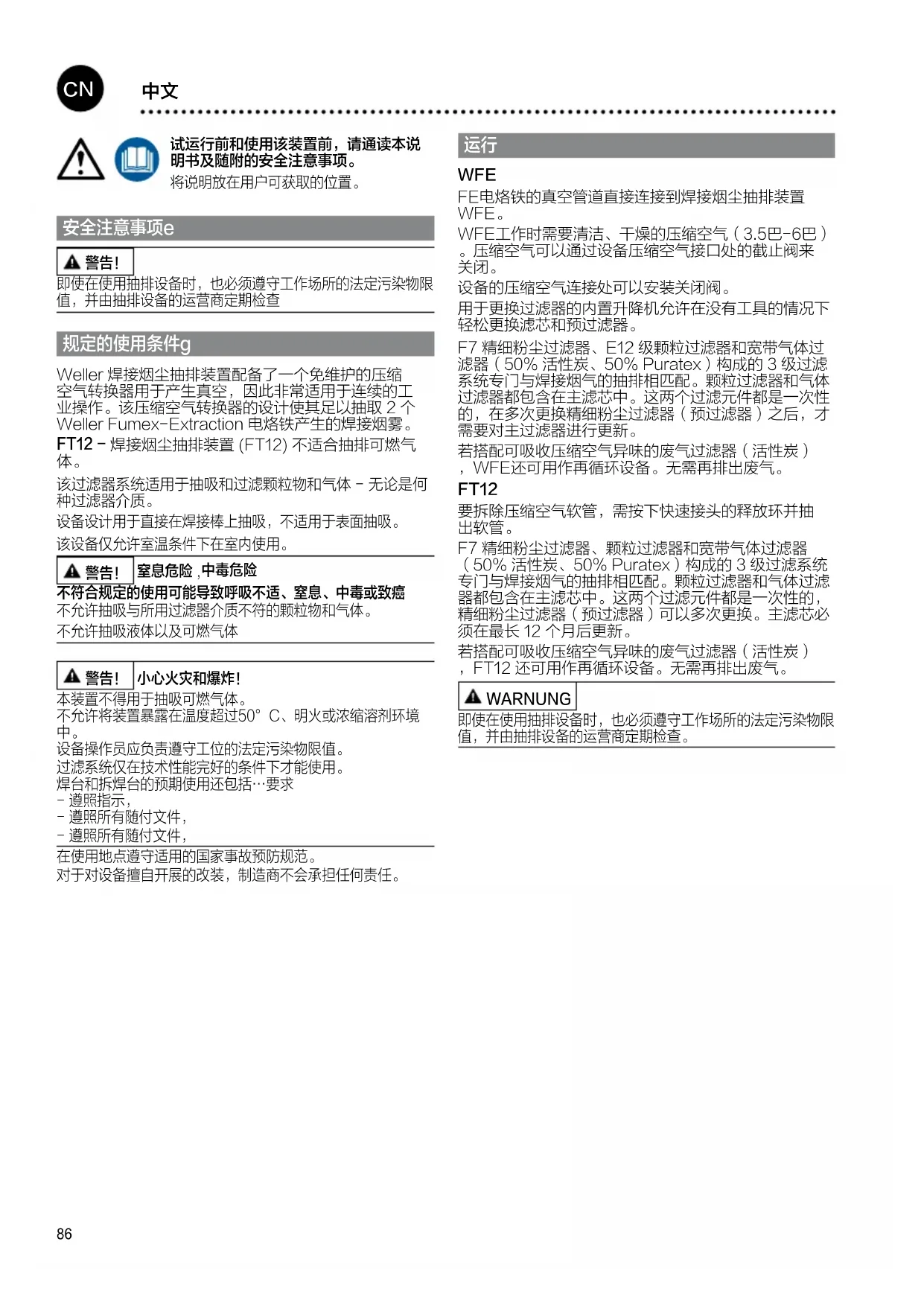

试运行前和使用该装置前，请通读本说明书及随附的安全注意事项。
将说明放在用户可获取的位置。
安全注意事项e
警告!
即使在使用抽排设备时，也必须遵守工作场所的法定污染物限值，并由抽排设备的运营商定期检查
规定的使用条件g
Weller 焊接烟尘抽排装置配备了一个免维护的压缩空气转换器用于产生真空，因此非常适用于连续的工业操作。该压缩空气转换器的设计使其足以抽取 2 个 Weller Fumex-Extraction 电烙铁产生的焊接烟雾。
FT12 - 焊接烟尘抽排装置 (FT12) 不适合抽排可燃气体。
该过滤器系统适用于抽吸和过滤颗粒物和气体－无论是何种过滤器介质。
设备设计用于直接在焊接棒上抽吸，不适用于表面抽吸。
该设备仅允许室温条件下在室内使用。
警告！窒息危险，中毒危险
不符合规定的使用可能导致呼吸不适、窒息、中毒或致癌
不允许抽吸与所用过滤器介质不符的颗粒物和气体。
不允许抽吸液体以及可燃气体
警告！ 小心火灾和爆炸！
本装置不得用于抽吸可燃气体。
不允许将装置暴露在温度超过50°C、明火或浓缩溶剂环境中。
设备操作员应负责遵守工位的法定污染物限值。
过滤系统仅在技术性能完好的条件下才能使用。
焊台和拆焊台的预期使用还包括…要求
- 遵照指示，
- 遵照所有随付文件，
- 遵照所有随付文件，
在使用地点遵守适用的国家事故预防规范。
对于对设备擅自开展的改装，制造商不会承担任何责任。
运行
WFE
FE电烙铁的真空管道直接连接到焊接烟尘抽排装置WFE。
WFE工作时需要清洁、干燥的压缩空气（3.5巴-6巴）。压缩空气可以通过设备压缩空气接口处的截止阀来关闭。
设备的压缩空气连接处可以安装关闭阀。
用于更换过滤器的内置升降机允许在没有工具的情况下轻松更换滤芯和预过滤器。
F7 精细粉尘过滤器、E12 级颗粒过滤器和宽带气体过滤器（50% 活性炭、50% Puratex）构成的 3 级过滤系统专门与焊接烟气的抽排相匹配。颗粒过滤器和气体过滤器都包含在主滤芯中。这两个过滤元件都是一次性的，在多次更换精细粉尘过滤器（预过滤器）之后，才需要对主过滤器进行更新。
若搭配可吸收压缩空气异味的废气过滤器（活性炭），WFE还可用作再循环设备。无需再排出废气。
FT12
要拆除压缩空气软管，需按下快速接头的释放环并抽出软管。
F7 精细粉尘过滤器、颗粒过滤器和宽带气体过滤器（50% 活性炭、50% Puratex）构成的 3 级过滤系统专门与焊接烟气的抽排相匹配。颗粒过滤器和气体过滤器都包含在主滤芯中。这两个过滤元件都是一次性的，精细粉尘过滤器（预过滤器）可以多次更换。主滤芯必须在最长 12 个月后更新。
若搭配可吸收压缩空气异味的废气过滤器（活性炭）
FT12 还可用作再循环设备。无需再排出废气。
⚠️ WARNING
即使在使用抽排设备时，也必须遵守工作场所的法定污染物限值，并由抽排设备的运营商定期检查。
维护和保养
警告!
在进行维护工作之前，设备必须卸压。
为确保设备功能正常，必须定期清洁FE烙铁的真空管和抽吸软管。如果脏污严重，可将抽吸软管置于气密容器的清洗酒精（提纯酒精）中，直至助焊剂残留物自动脱落。
警告!
使用清洁剂时，必须遵守法律规定的安全使用准则。清洁剂必须作为特殊垃圾处理。
如果在清洁 FE 电烙铁后，抽排能力不再充足，应检查过滤器。
在多次更换预过滤器之后，才需要对主过滤器进行更新。
如果正确使用 Weller 原装过滤器，颗粒过滤器和宽带气体过滤器的使用寿命是相互匹配的。
在安装新的主滤芯之前，应在上面标明安装日期。按照相反的顺序进行该设备的组装。
警告：插入过滤器时，要注意正确的顺序和安装位置。脏的过滤器必须作为危险废物处理。
维修应由Weller培训的专业人员进行。
仅使用原装替换件。
更换过滤器
悬浮物过滤器和宽带气体过滤器相互匹配，由此将两者作为紧凑型过滤器一起更换。精细粉尘过滤器（过滤器垫）是紧凑型过滤器的预过滤级，必须频繁更换。
强烈建议最晚在第10次更换精细粉尘过滤器时更换紧凑型过滤器。
为了确保过滤器系统的功能正常，必须按照以下说明更换过滤器：
每年至少1次或
在超出允许的平均工位浓度时或
根据保养计划
脏污的过滤器必须作为特殊废弃物处理。请穿戴合适的防护装置。
提示
各种焊剂、焊剂成分以及已抽吸空气不同的粉尘成分可能明显降低过滤器的使用寿命。抽吸粘性蒸汽时，使用广谱气体过滤器（无颗粒过滤器）。
保修
向买方交付设备一年后，买方无权就设备物理缺陷提出索赔。这条规定不适用买方根据 § 478, 479 BGB（德国联邦法律公报）提出的索赔。
除非使用前，我方使用术语“保修”书面提供质量或耐用性保修，否则我方不对因我方提供的保修引起的索赔承担责任。
如因不当使用或未经授权的人士篡改设备导致设备损坏，保修无效。
根据技术更改和修改
更多信息请访问
www.weller-tools.com
技术数据
| 焊接烟气抽吸 WFE FT12 | |||
| 工作压力(用于无油、干燥的压缩空气) | barpsi | 3,5-650-87 | 3,5-750-100 |
| 压缩空气接口(压缩空气软管外径) | mmInch | 60,24 | 60,24 |
| 直径 mm | Inch | 1405,51 | 1204,78 |
| 高度 mm | Inch | 2007,9 | 2007,9 |
| 重量 kg | lb | 2,75,9 | 1,53,3 |
| 最大输送量/1焊铁I/minSCFH | 30 13 | 27 | |
| 1米距离的噪声级 dB(A) 39 37 | |||
| 最大容量1-2个工位 | |||
| 紧凑型过滤器:微粒滤清器等级E12(之前H13)宽带气体过滤器((50%活性炭,50%Puratex)) | |||
| 预过滤器:精细粉尘过滤器等级F7 | |||
图标
注意!
请阅读操作说明！
防静电设计和防静电工位
挤伤风险
废弃处置
電氣和電子廢棄物應分開收集和處理。在處理設備之前，應先移除燈泡。請向當地政府或您的專業零售商詢問回收場和收集點。根據當地法規，零售商可能有義務免費回收電氣和電子廢棄物。透過再利用和回收電氣和電子廢棄物，您可以減少原材料的需求。電氣和電子廢棄物包含有價值的可回收材料，如果不以環保的方式進行處理，會對環境和人體健康造成負面影響。在處理前，請清除可能存儲在您的舊設備中的個人數據。
请根据您所在国家的规定对更换下来的设备部件、过滤器或旧设备进行废弃处理。
脏污的过滤器必须作为特殊废弃物处理。
CE符合性标志
英国合格标记
