Produkttyp	Schweißrauchabsaugsystem
Marke	Weller
Modell	FT 12
Maße (Höhe × Durchmesser)	200 mm × 140 mm
Gewicht	2,7 kg
Betriebsdruck (trockene, ölfreie Druckluft)	3,5 - 6 bar (50 - 87 psi)
Max. Förderstrom (pro Lötkolben)	30 l/min
Schallpegel in 1 m	39 dB(A)
Max. Kapazität	1 bis 2 Arbeitsplätze
Kompaktfilter (Partikel + Gas)	Partikelfilter Klasse E12, Breitbandgasfilter (50 % Aktivkohle, 50 % Puratex)
Vorfilter	Feinstaubfilter Klasse F7
Betriebsart	Umluft mit Abluftfilter (Aktivkohle)
Versorgung	Druckluft 3,5 - 6 bar, keine Stromversorgung
Wartung	Regelmäßige Reinigung des Vakuumschlauchs und des Absaugrohrs; Austausch von Vorfilter und Kompaktfilter
Austausch des Kompaktfilters	Mindestens 1 Mal pro Jahr oder nach 10 Vorfilterwechseln
Sicherheit	Keine brennbaren Gase oder Flüssigkeiten ansaugen; Grenzwerte für Schadstoffe einhalten
Ersatzteile und Reparierbarkeit	Original Weller Filter; Reparaturen nur durch geschultes Personal
Garantie	12 Monate auf Fabrikationsfehler

Häufig gestellte Fragen - FT 12 Weller

Wie installiere ich den Weller FT 12?

Schließen Sie das System an eine saubere, trockene Druckluftversorgung (3,5 bis 6 bar) an. Schließen Sie die Vakuumschläuche der Lötkolben FE direkt an. Ein Absperrventil kann installiert werden. Konsultieren Sie die Anleitung für die Anschlusspläne.

Welche Filtertypen werden im FT 12 verwendet?

Der FT 12 verwendet einen Kompaktfilter mit einem Partikelfilter der Klasse E12 und einem Breitbandgasfilter (50 % Aktivkohle, 50 % Puratex). Ein Vorfilter der Klasse F7 für Feinstaub ist ebenfalls installiert.

Wie oft müssen die Filter ausgetauscht werden?

Der Vorfilter kann mehrmals vor dem Kompaktfilter ausgetauscht werden. Der Kompaktfilter muss mindestens einmal pro Jahr oder nach 10 Vorfilterwechseln oder bei Überschreitung der Grenzwerte ausgetauscht werden.

Kann ich andere Raucharten als Schweißrauch absaugen?

Nein, der FT 12 ist ausschließlich für Schweißrauch ausgelegt. Es können keine brennbaren Gase, Flüssigkeiten oder für das Filtermedium ungeeignete Partikel abgesaugt werden.

Wie hoch ist der Schallpegel des FT 12?

Der Schallpegel in 1 Meter Entfernung beträgt 39 dB(A), was ihn im Normalbetrieb leise macht.

Benötigt der FT 12 eine Stromversorgung?

Nein, er arbeitet ausschließlich mit Druckluft (3,5 bis 6 bar). Es ist kein elektrischer Anschluss erforderlich.

Wie reinige ich das Absaugsystem?

Reinigen Sie regelmäßig den Vakuumschlauch und das Absaugrohr des Lötkolbens. Bei starker Verschmutzung tauchen Sie das Rohr in einem geschlossenen Behälter in Reinigungsalkohol. Beachten Sie die Sicherheitshinweise für Alkohole.

Kann ich den FT 12 im Umluftbetrieb verwenden?

Ja, dank des Abluftfilters mit Aktivkohle wird die Luft gefiltert und ohne externe Abführung in den Raum zurückgeführt.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie zuerst den Zustand des Vorfilters. Ersetzen Sie ihn bei Bedarf. Wenn das Problem weiterhin besteht, überprüfen Sie den Kompaktfilter und die Druckluftanschlüsse.

Wo finde ich Ersatzteile für den FT 12?

Verwenden Sie nur Original Weller Ersatzteile. Besuchen Sie www.weller-tools.com oder kontaktieren Sie einen autorisierten Händler.

BEDIENUNGSANLEITUNG FT 12 Weller

DE Originalbetriebsanleitung

FT 12

3

WFE

3,5 - 7 bar

50-100 psi

FT 12

WFE

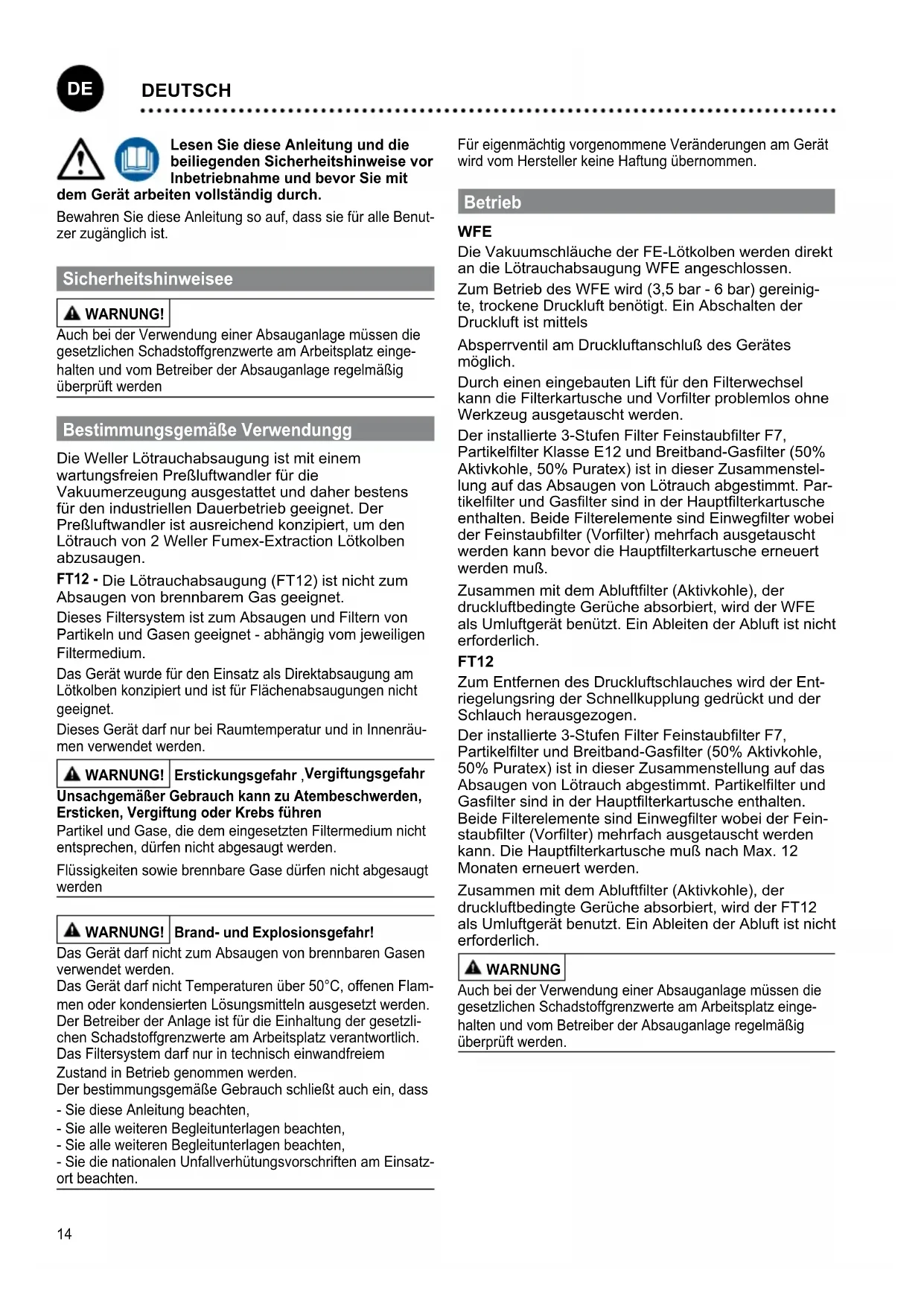

Lesen Sie diese Anleitung und die beiliegenden Sicherheitshinweise vor Inbetriebnahme und bevor Sie mit

dem Gerät arbeiten vollständig durch.

Bewahren Sie diese Anleitung so auf, dass sie für alle Benutzer zugänglich ist.

Sicherheitshinweisee

WARNING!

Auch bei der Verwendung einer Absauganlage müssen die gesetzlichen Schadstoffgrenzwerte am Arbeitsplatz eingehalten und vom Betreiber der Absauganlage regelmäßig überprüft werden

Bestimmungsgemäße Verwendungg

Die Weller Lötrauchabsaugung ist mit einem wartungsfreien Preßluftwandler für die

Vakuumerzeugung ausgestattet und daher bestens für den industriellen Dauerbetrieb geeignet. Der Preßluftwandler ist ausreichend konzipiert, um den Lötrauch von 2 Weller Fumex-Extraction Lötkolben abzusaugen.

FT12 - Die Lötrauchabsaugung (FT12) ist nicht zum Absaugen von brennbarem Gas geeignet.

Dieses Filtersystem ist zum Absaugen und Filtern von Partikeln und Gasen geeignet - abhängig vom jeweiligen Filtermedium.

Das Gerät wurde für den Einsatz als Direktabsaugung am Lötkolben konzipiert und ist für Flächenabsaugungen nicht geeignet.

Dieses Gerät darf nur bei Raumtemperatur und in Innenräumen verwendet werden.

⚠️ WARNING!

Erstickungsgefahr, Vergiftungsgefahr

Unsachgemäßer Gebrauch kann zu Atembeschwerden, Ersticken, Vergiftung oder Krebs führen

Partikel und Gase, die dem eingesetzten Filtermedium nicht entsprechen, dürfen nicht abgesaugt werden.

Flüssigkeiten sowie brennbare Gase dürfen nicht abgesaugt werden

⚠️ WARNING!

Brand- und Explosionsgefahr!

Das Gerät darf nicht zum Absaugen von brennbaren Gasen verwendet werden.

Das Gerät darf nicht Temperaturen über 50°C, offenen Flammen oder kondensierten Lösungsmitteln ausgesetzt werden. Der Betreiber der Anlage ist für die Einhaltung der gesetzlichen Schadstoffgrenzwerte am Arbeitsplatz verantwortlich.

Das Filtersystem darf nur in technisch einwandfreiem

Zustand in Betrieb genommen werden.

Der bestimmungsgemäße Gebrauch schließt auch ein, dass

• Sie diese Anleitung beachten,
• Sie alle weiteren Begleitunterlagen beachten,
• Sie alle weiteren Begleitunterlagen beachten,
• Sie die nationalen Unfallverhütungsvorschriften am Einsatzort beachten.

Für eigenmächtig vorgenommene Veränderungen am Gerät wird vom Hersteller keine Haftung übernommen.

Betrieb

WFE

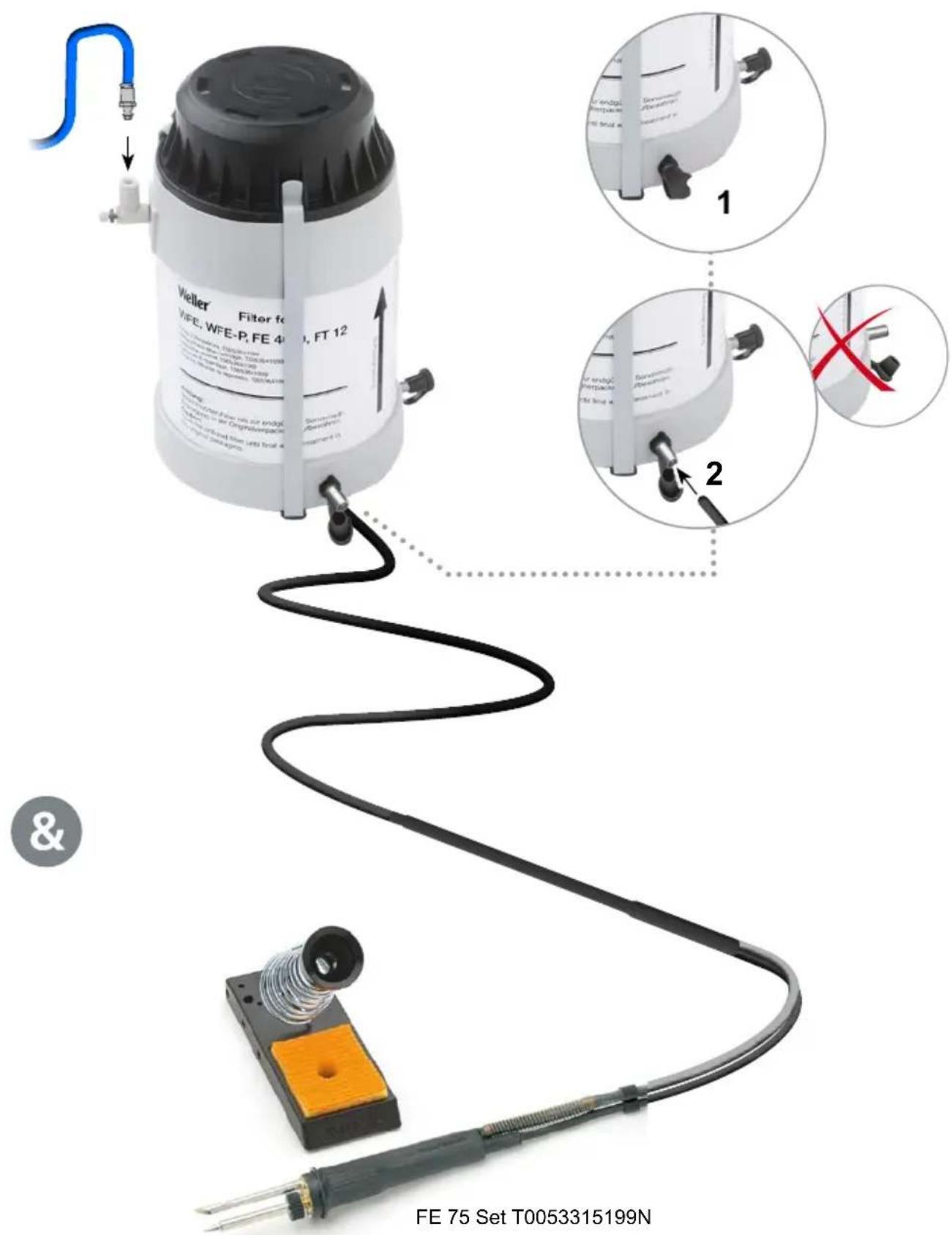

Die Vakuumschläuche der FE-Lötkolben werden direkt an die Lötrauchabsaugung WFE angeschlossen.

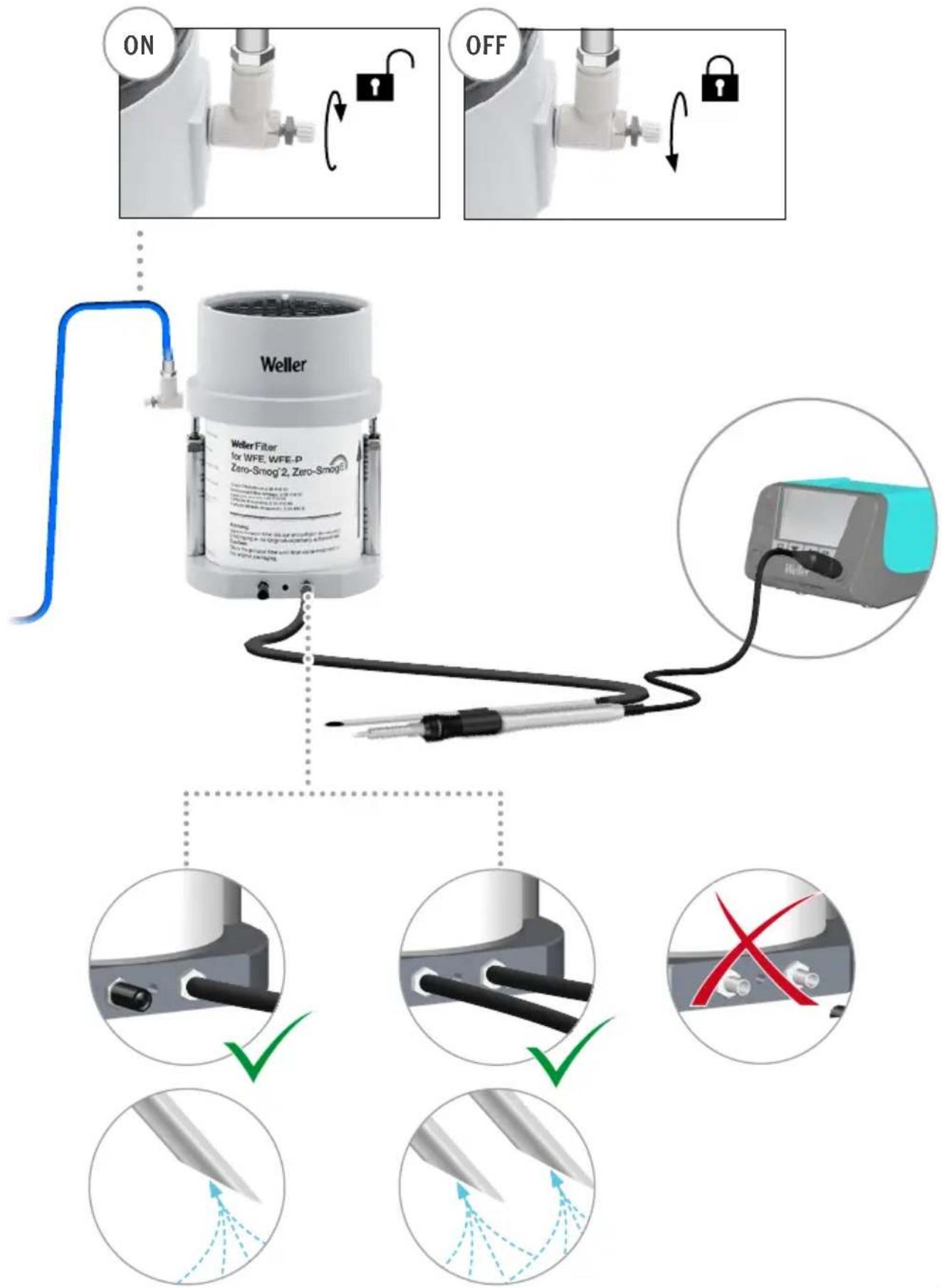

Zum Betrieb des WFE wird (3,5 bar - 6 bar) gereinigte, trockene Druckluft benötigt. Ein Abschalten der Druckluft ist mittels

Absperrventil am Druckluftanschluß des Gerätes möglich.

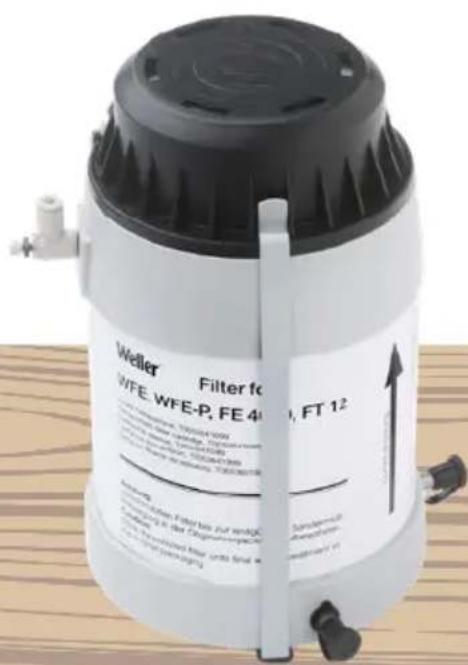

Durch einen eingebauten Lift für den Filterwechsel kann die Filterkartusche und Vorfilter problemlos ohne Werkzeug ausgetauscht werden.

Der installierte 3-Stufen Filter Feinstaubfilter F7, Partikelfilter Klasse E12 und Breitband-Gasfilter (50% Aktivkohle, 50% Puratex) ist in dieser Zusammenstellung auf das Absaugen von Lötrauch abgestimmt. Partikelfilter und Gasfilter sind in der Hauptfilterkartusche enthalten. Beide Filterelemente sind Einwegfilter wobei der Feinstaubfilter (Vorfilter) mehrfach ausgetauscht werden kann bevor die Hauptfilterkartusche erneuert werden muß.

Zusammen mit dem Abluftfilter (Aktivkohle), der druckluftbedingte Gerüche absorbiert, wird der WFE als Umluftgerät benützt. Ein Ableiten der Abluft ist nicht erforderlich.

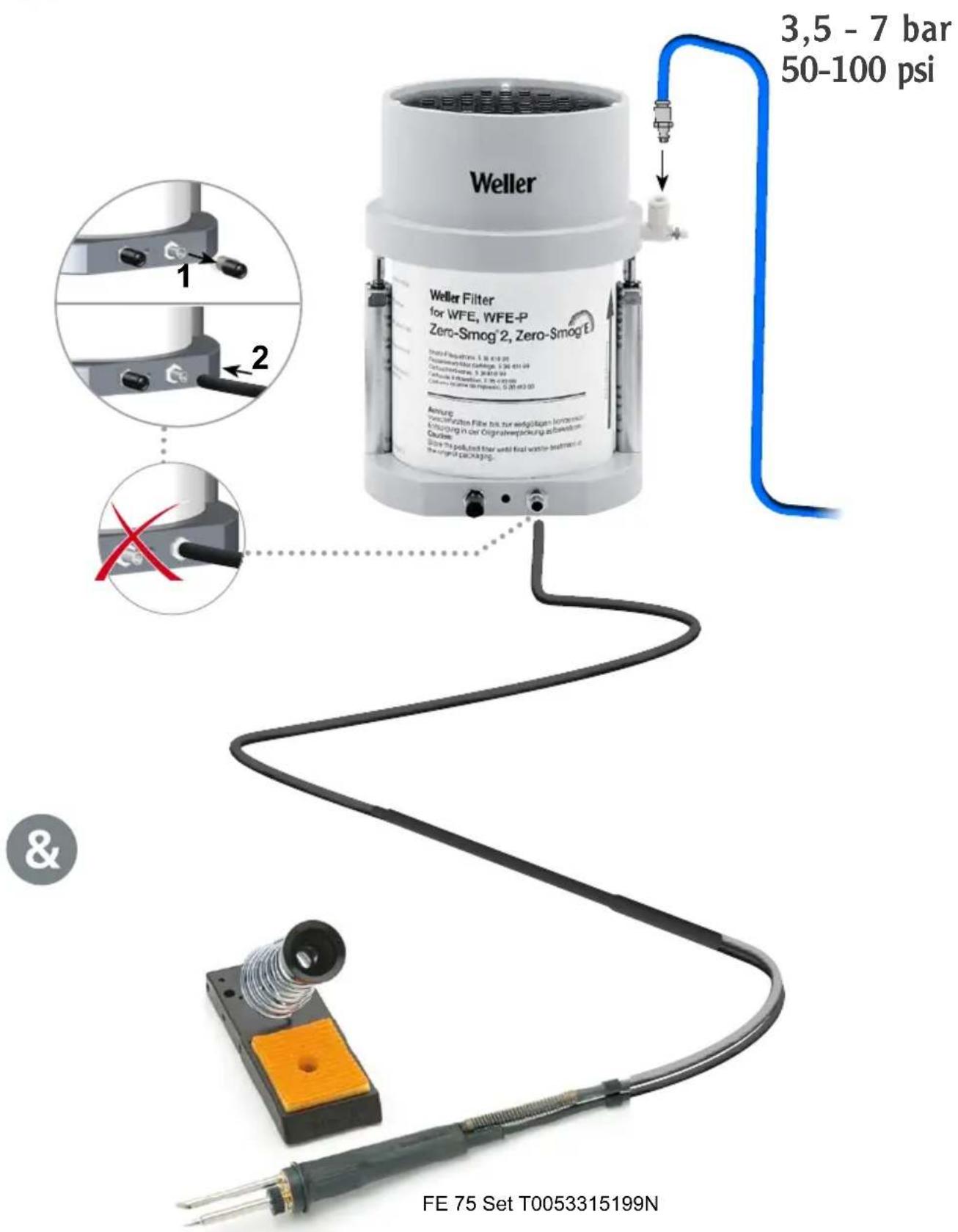

FT12

Zum Entfernen des Druckluftschlauches wird der Entriegelungsring der Schnellkupplung gedrückt und der Schlauch herausgezogen.

Der installierte 3-Stufen Filter Feinstaubfilter F7, Partikelfilter und Breitband-Gasfilter (50% Aktivkohle, 50% Puratex) ist in dieser Zusammenstellung auf das Absaugen von Lötrauch abgestimmt. Partikelfilter und Gasfilter sind in der Hauptfilterkartusche enthalten. Beide Filterelemente sind Einwegfilter wobei der Feinstaubfilter (Vorfilter) mehrfach ausgetauscht werden kann. Die Hauptfilterkartusche muß nach Max. 12 Monaten erneuert werden.

Zusammen mit dem Abluftfilter (Aktivkohle), der druckluftbedingte Gerüche absorbiert, wird der FT12 als Umluftgerät benutzt. Ein Ableiten der Abluft ist nicht erforderlich.

WARNING

Auch bei der Verwendung einer Absauganlage müssen die gesetzlichen Schadstoffgrenzwerte am Arbeitsplatz eingehalten und vom Betreiber der Absauganlage regelmäßig überprüft werden.

Pflege und Wartung

⚠️ WARNING!

Vor Wartungsarbeiten muß das Gerät drucklos geschalten werden.

Um eine einwandfreie Funktion des Gerätes zu gewährleisten, müssen Vakuumrohr und Absaugschlauch des FELötkolbens regelmäßig gereinigt werden. Bei starker Verschmutzung kann das Absaugrohr in einem gasdicht verschlossenen Behälter in Reinigungsalkohol (Spiritus) gelegt werden bis sich die Flussmittelrückstände gelöst haben.

⚠️ WARNING!

Bei der Verwendung von Reinigungsmitteln sind die gesetzlichen Sicherheitsvorschriften für deren Handhabung einzuhalten. Das Reinigungsmittel muss als Sondermüll behandelt werden.

Falls die Absaugleistung bei gereinigten FE-Lötkolben nicht mehr ausreicht, sind die Filter zu überprüfen.

Der Vorfilter kann mehrfach ausgetauscht werden, bevor der Hauptfilter erneuert werden muß.

Bei ordnungsgemäßer Verwendung von Original Weller-Filtern ist die Lebensdauer von Partikelfilter und Breitband-Gasfilter aufeinander abgestimmt.

Vor der Montage der neuen Hauptfilterkartusche sollte diese mit dem Einbaudatum versehen werden. Die Montage des Gerätes erfolgt in umgekehrter Reihenfolge.

Warnung: Beim Einsetzen der Filter auf korrekte Reihenfolge und auf die Einbaulage achten. Die verschmutzten Filter müssen als Sondermüll behandelt werden.

Reparaturen müssen durch von Weller ausgebildete Personen erfolgen.

Nur original WELLER-Ersatzteile verwenden.

Filterwechsel

MIN 1x

Der Schwebstofffilter und Breitband-Gasfilter sind aufeinander abgestimmt, so dass sie als Kompaktfilter zusammen ausgetauscht werden. Der Feinstaubfilter (Filtermatte), ist die Vorfilterstufe des Kompaktfilters und ist daher häufiger zu wechseln. Spätestens mit jedem 10ten Tausch des Feinstaubfilters wird der Wechsel des

Kompaktfilters dringend empfohlen.

Zur ordnungsgemäßen Funktion des Filtersystems muss der Filter wie folgt gewechselt werden:

• mindestens 1 mal pro Jahr oder
- bei Überschreiten der zulässigen mittleren Arbeitsplatzkonzentration oder
- nach Wartungsplan

Verschmutzte Filter müssen als Sondermüll behandelt werden. Tragen Sie geeignete Schutzausrüstung.

Hinweis

Verschiedene Flussmittel, Flussmittelanteile sowie unterschiedliche Staubanteile der abgesaugten Luft können die Lebensdauer des Filters wesentlich reduzieren. Beim Absaugen von Kleberdämpfen ist ein Breitband- Gasfilter (ohne Schwebstofffilter) zu verwenden.

Garantie

Die Mängelansprüche des Käufers verjähren in einem Jahr ab Ablieferung an ihn. Dies gilt nicht für Rückgriffsansprüche des Käufers nach §§ 478, 479 BGB.

Aus einer von uns abgegebenen Garantie haften wir nur, wenn die Beschaffenheits- oder Haltbarkeitsgarantie von uns schriftlich und unter Verwendung des Begriffs „Garantie“ abgegeben worden ist.

Die Garantie verfällt bei unsachgemäßem Gebrauch und wenn von unqualifizierten Personen Eingriffe vorgenommen wurden.

Technische Änderungen vorbehalten!

Bitte informieren Sie sich unter www.weller-tools.com

Technische Daten

Lötrauchabsaugung WFE FT12
Betriebsdruck (ölfreie, trockene Druckluft)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Druckluftanschluss (Druckluftschlauch Außendurchmesser)	mmInch	60,24	60,24
Durchmesser mm	Inch	1405,51	1204,78
Höhe mm	Inch	2007,9	2007,9
Gewicht kg	lb	2,75,9	1,53,3
Max. Fördermenge / 1 Lötkolben	l / min SCFH	30 13	27
Geräuschpegel in 1 m Abstand	dB(A)	39 37
Max. Kapazität 1 - 2 Arbeitsplätze
Kompaktfilter: Partikelfilter Klasse E12 (früher H13) Breitband-Gasfilter ((50 % Aktivkohle 50 % Puratex))
Vorfilter: Feinstaubfilter Klasse F7

Symbole

Achtung!

Betriebsanleitung lesen!

ESD gerechtes Design und ESD gerechter Arbeitsplatz

Quetschgefahr

Entsorgung

Elektro- und Elektronik-Altgeräte sind getrennt zu sammeln und zu entsorgen. Entfernen Sie Leuchtmittel vor dem Entsorgen aus den Geräten. Erkundigen Sie sich bei den örtlichen Behörden oder bei Ihrem Fachhändler nach Recyclinghöfen und Sammelstellen. Je nach den örtlichen Bestimmungen können Einzelhändler verpflichtet sein, Elektro- und Elektronik-Altgeräte kostenlos zurückzunehmen. Tragen Sie durch Wiederverwendung und Recycling Ihrer Elektro- und Elektronik-Altgeräte dazu bei, den Bedarf an Rohmaterialien zu verringern. Elektro- und Elektronik-Altgeräte enthalten wertvolle, wiederverwertbare Materialien, die bei nicht umweltgerechter Entsorgung negative Auswirkungen auf die Umwelt und Ihre Gesundheit haben können. Löschen Sie vor der Entsorgung möglicherweise auf Ihrem Altgerät vorhandene personenbezogene Daten. Entsorgen Sie ausgetauschte Geräteteile, Filter oder alte Geräte gemäß den Vorschriften Ihres Landes.

Verschmutzte Filter müssen als Sondermüll behandelt werden.

CE-Konformitätszeichen

Britisches Konformitätszeichen

DEU Konformitätserklärung

Wir erklären, dass die bezeichneten Produkte die Bestimmungen folgender Richtlinien erfüllen:

Bevollmächtigt die technischen Unterlagen zusammenzustellen.

Carl-Benz-Straße 2, 74354 Besigheim, Germany
