| 제품 유형 | 용접 연기 추출 시스템 |
| 브랜드 | Weller |
| 모델 | FT 12 |
| 크기 (높이 × 직경) | 200 mm × 140 mm |
| 무게 | 2.7 kg |
| 사용 압력 (오일이 없는 건조한 압축 공기) | 3.5 - 6 bar (50 - 87 psi) |
| 최대 토출량 (납땜 인두당) | 30 L/min |
| 1m에서 소음 수준 | 39 dB(A) |
| 최대 용량 | 1~2 작업장 |
| 콤팩트 필터 (입자 + 가스) | E12 등급 입자 필터, 광대역 가스 필터 (50% 활성탄, 50% Puratex) |
| 예비 필터 | F7 등급 미세 먼지 필터 |
| 작동 방식 | 배기 공기 필터(활성탄)를 이용한 재순환 |
| 전원 공급 | 압축 공기 3.5 - 6 bar, 전원 불필요 |
| 유지 보수 | 진공 호스 및 흡입 튜브 정기 청소; 예비 필터 및 콤팩트 필터 교체 |
| 콤팩트 필터 교체 | 연간 최소 1회 또는 예비 필터 교체 10회 후 |
| 안전 | 가연성 가스나 액체 흡입 금지; 오염 물질 한계 값 준수 |
| 예비 부품 및 수리 가능성 | Weller 정품 필터; 수리는 교육받은 직원만 가능 |
| 보증 | 제조 결함에 대해 12개월 |
자주 묻는 질문 - FT 12 Weller
사용자 질문 FT 12 Weller
0 질문 이 기기에 대해. 알고 있는 것에 답하거나 자신의 질문을 하세요.
이 기기에 대한 새로운 질문하기
기기 설명서 다운로드 용접기 무료 PDF 형식! 매뉴얼 찾기 FT 12 - Weller 전자 기기를 다시 손에 넣으세요. 이 페이지에는 기기 사용에 필요한 모든 문서가 게시되어 있습니다. FT 12 브랜드 Weller.

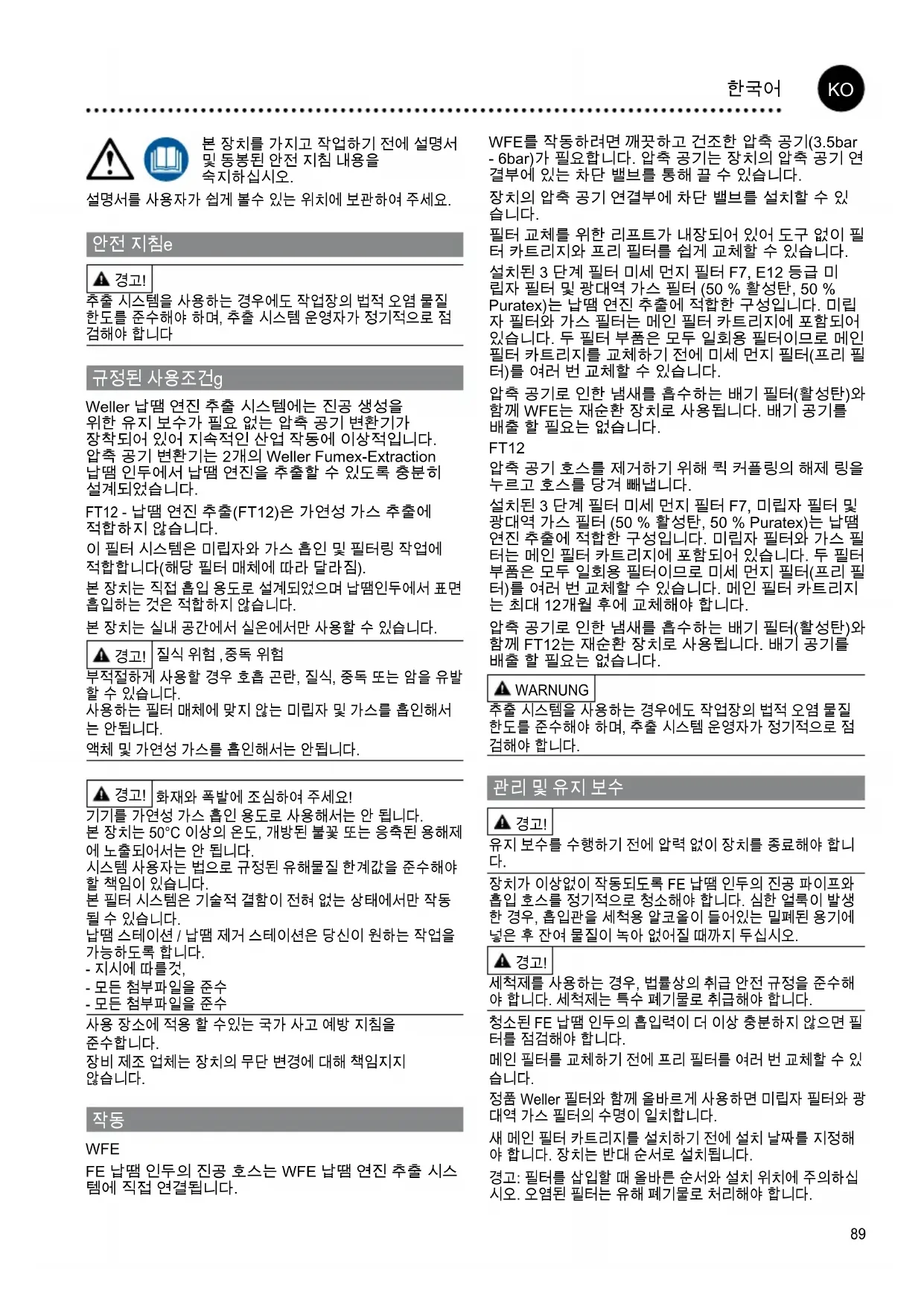

사용 설명서 FT 12 Weller
본 장치를 가지고 작업하기 전에 설명서 및 등봉된 안전 지침 내용을 속지하십시오.
설명서를 사용자가 쉽게 볼수 있는 위치에 보관하여 주세요.
안전 지침e
▲ 경고!
추출 시스템을 사용하는 경우에도 작업장의 법적 오염 물질한도를 준수해야 하며, 추출 시스템 운영자가 정기적으로 점검해야 합니다
규정된 사용조건g
Weller 납댐 연진 추출 시스템에는 진공 생성을 위한 유지 보수가 필요 없는 압축 공기 변환기가 장착되어 있어 지속적인 산업 작동에 이상적입니다. 압축 공기 변환기는 2개의 Weller Fumex-Extraction 납댐 인두에서 납댐 연진을 추출할 수 있도록 충분히 설계되었습니다.
FT12 - 납댐 연진 추출(FT12)은 가연성 가스 추출에 적합하지 않습니다.
이 필터 시스템은 미립자와 가스 흡인 및 필터링 작업에 적합합니다(해당 필터 매체에 따라 달라짐).
본 장치는 직접 흡입 용도로 설계되었으며 납댐인두에서 표면 흡입하는 것은 적합하지 않습니다.
본 장치는 실내 공간에서 실온에서만 사용할 수 있습니다.
▲ 경고!
질식 위험,중독 위험
부적절하게 사용할 경우 호흡 곤란, 질식, 중독 또는 암을 유발할 수 있습니다.
사용하는 필터 매체에 맞지 않는 미립자 및 가스를 흡인해서는 안됩니다.
액체 및 가연성 가스를 흡인해서는 안됩니다.
▲ 경고!
화재와 폭발에 조심하여 주세요!
기기를 가연성 가스 흡인 용도로 사용해서는 안 됩니다.
본 장치는 50°C 이상의 온도, 개방된 불꽃 또는 응축된 용해제에 노출되어서는 안 됩니다.
시스템 사용자는 법으로 규정된 유해물질 한계값을 준수해야 할 책임이 있습니다.
본 필터 시스템은 기술적 결함이 전혀 없는 상태에서만 작동될 수 있습니다.
납댐 스테이션/납댐 제거 스테이션은 당신이 원하는 작업을 가능하도록 합니다.
-지시에 따를것,
-모든 첨부파일을 준수
-모든 첨부파일을 준수
사용 장소에 적용 할 수있는 국가 사고 예방 지침을 준수합니다.
장비 제조 업체는 장치의 무단 변경에 대해 책임지지 않습니다.
작동
WFE
FE 납peech 인두의 진공 호스는 WFE 납peech 연진 추출 시스템에 직접 연결됩니다.
WFE를 작동하려면 깨끗하고 건조한 압축 공기(3.5bar - 6bar)가 필요합니다. 압축 공기는 장치의 압축 공기 연결부에 있는 차단 밸브를 통해 끝 수 있습니다.
장치의 압축 공기 연결부에 차단 밸브를 설치할 수 있습니다.
필터 교체를 위한 리프트가 내장되어 있어 도구 없이 필터 카트리지와 프리 필터를 쉽게 교체할 수 있습니다.
설치된 3 단계 필터 미세 먼지 필터 F7, E12 등급 미립자 필터 및 광대역 가스 필터 (50% 활성탄, 50% Puratex)는 납댐 연진 추출에 적합한 구성입니다. 미립자 필터와 가스 필터는 메인 필터 카트리지에 포함되어 있습니다. 두 필터 부품은 모두 일회용 필터이므로 메인 필터 카트리지를 교체하기 전에 미세 먼지 필터(프리 필터)를 여러 번 교체할 수 있습니다.
압축 공기로 인한 냄새를 흡수하는 배기 필터(활성탄)와 함께 WFE는 재순환 장치로 사용됩니다. 배기 공기를 배출 할 필요는 없습니다.
FT12
압축 공기 호스를 제거하기 위해 킹 커플링의 해제 링을 누르고 호스를 당겨 빼냅니다.
설치된 3 단계 필터 미세 먼지 필터 F7, 미립자 필터 및 광대역 가스 필터 (50 % 활성탄, 50 % Puratex)는 납댐 연진 추출에 적합한 구성입니다. 미립자 필터와 가스 필터는 메인 필터 카트리지에 포함되어 있습니다. 두 필터 부품은 모두 일회용 필터이므로 미세 먼지 필터(프리 필터)를 여러 번 교체할 수 있습니다. 메인 필터 카트리지는 최대 12개월 후에 교체해야 합니다.
압축 공기로 인한 냄새를 흡수하는 배기 필터(활성탄)와 함께 FT12는 재순환 장치로 사용됩니다. 배기 공기를 배출 할 필요는 없습니다.
⚠️ WARNING
추출 시스템을 사용하는 경우에도 작업장의 법적 오염 물질한도를 준수해야 하며, 추출 시스템 운영자가 정기적으로 점검해야 합니다.
관리 및 유지 보수
▲ 경고!
유지 보수를 수행하기 전에 압력 없이 장치를 종료해야 합니다.
장치가 이상없이 작동되도록 FE 납岁的 인두의 진공 파이프와 흡입 호스를 정기적으로 청소해야 합니다. 심한 얼록이 발생한 경우, 흡입관을 세척용 알코올이 들어있는 밀폐된 용기에 넣은 후 잔여 물질이 녹아 없어질 때까지 두십시오.
▲ 경고!
세척제를 사용하는 경우, 법률상의 취급 안전 규정을 준수해야 합니다. 세척제는 특수 폐기물로 취급해야 합니다.
청소된 FE 납댐 인두의 흡입력이 더 이상 충분하지 않으면 필터를 점검해야 합니다.
메인 필터를 교체하기 전에 프리 필터를 여러 번 교체할 수 있습니다.
정품 Weller 필터와 함께 올바르게 사용하면 미립자 필터와 광대역 가스 필터의 수명이 일치합니다.
새 메인 필터 카트리지를 설치하기 전에 설치 날짜를 지정해야 합니다. 장치는 반대 순서로 설치됩니다.
경고: 필터를 삽입할 때 올바른 순서와 설치 위치에 주의하십시오. 오염된 필터는 유해 폐기물로 처리해야 합니다.
반드시 Weller사의 트레이닝을 받은 전문수리 인원이 수리를 진행 하여야 합니다.
교환용 부품은 정품만을 사용할 것
필터 교환
MIN 1x
부유물질 필터 및 광대역 가스 필터는 서로 맞춰져 있어 컴팩트 필터 형태로 함께 교환됩니다. 미세 분진 필터(필터 매트)는 컴팩트 필터의 프리필터 단계이며, 자주 교체해줘야 합니다. 최소 미세 분진 필터를 10번 교체할 때마다 반드시 컴팩트 필터를 교환할 것을 권장합니다.
필터 시스템이 제대로 작동할 수 있게
하려면 필터를 다음과 같이 교환해야 합니다.:
- 매년 최소 1회 이상 또는
- 허용되는 최대 농도를 초과한 경우 또는
- 유지보수 계획에 따라
오염된 필터는 특수 폐기물로 취급해야 합니다. 적절한 보호장비를 착용하십시오.
지침
다양한 플럭스, 흡인된 공기의 플럭스 비율 및 분진 비율이
서로 다르면 필터의 수명이 현저하게 줄어들 수 있습니다.접착 증기 흡인 시 (부유물질이 없는) 광대역 가스 필터를 사용 하십시오.
보증
장치가 인도 된 후 일년 이상이되는 경우 구매자는 장비의 물리적 결함으로 손해 배상을 청구 하여서는 아니된다.. 해당 규정은 구매측에서 §§ 478, 479 BGB (독일연방법률공보)에 따라 제출한 배상은 적용하지 않습니다.
사용하기 전에 용어 „보증“을 사용하여 서면으로 품질이나 내구성 보증을 제공하는 것을 제외하고, 우리는 우리가 제공 한 보증으로 인한 손해에 대해 책임을 지지 않습니다.
불타당한 사용 혹은 위임권을 부여하지 않은 사람들이 함부로 설비를 개조하여 초래한 손상에 대하여, 보증효력이 없습니다.
기술적 변경 및 수정
더 상세한 정보는 연락 주세요.
www.weller-tools.com
기술 데이터
| 납댐 연기 흡인 WFE FT12 | |||
| 작동 압력(오일프리 건식 압축공기) | barpsi | 3,5 - 650 - 87 | 3,5 - 750 - 100 |
| 압축공기 연결부(압축공기 호스 외경) | mmInch | 60,24 | 60,24 |
| 직경 mm | Inch | 1405,51 | 1204,78 |
| 높이 mm | Inch | 2007,9 | 2007,9 |
| 종량 kg | lb | 2,75,9 | 1,53,3 |
| 최대 공급량 / 1 납댐인두 I / minSCFH | 30 13 | 27 | |
| 1미터 거리에서 소음 수준 dB(A) 39 37 | |||
| 최대 사용가능 공간 작업장 1~2곳 | |||
| 컴팩트 필터:미립자 필터 등급 E12(이전 등급 H13)광대역 가스 필터 ((50 % 활성탄 50 % Puratex)) | |||
| 프리필터:미세 먼지 필터 등급 F7 | |||
기호
주의!
사용 설명서를 확인하십시오.
정전기 방지 디자인 및 정전기 방지 작업 장소
압착 위험
폐기
전기 및 전자 폐기 MOS은 분리하여 수거하고 처분해야 합니다. 폐기하기 전에 장치에서 발광체를 제거하십시오. 지역 당국이나 전문 판매 업체에서 재활용 시설과 수거 장소에 대해 문의하십시오. 지역 규정에 따라 전자 제품을 무료로 인수하도록 의무화된 소매 업체도 있을 수 있습니다. 전기 및 전자 폐기물의 재사용과 재활용을 통해 원자재 수요를 감소시키십시오. 전기 및 전자 폐기물에는 가치 있는 재활용 가능한 재료가 포함되어 있으며, 환경에 부정적인 영향과 건강에 약영향을 미칠 수 있으므로 환경에 맞지 않게 처분하지 마십시오. 처분 전에 기기에 저장된 개인 정보를 삭제하십시오. 교환된 부품, 필터 또는 폐장치는 해당 국가의 규정 에 따라 폐기되어야 합니다.
오염된 필터는 특수 폐기물로 취급해야 합니다.
CE 인증
艙措 瞳'葆鰻
우리는 본 설명서에 설명 된 제품은 다음과 같은 지침을 준수 함을 선언
