Producttype	Lasrookafzuigsysteem
Merk	Weller
Model	FT 12
Afmetingen (hoogte × diameter)	200 mm × 140 mm
Gewicht	2,7 kg
Werkdruk (droge, olievrije perslucht)	3,5 - 6 bar (50 - 87 psi)
Max. verplaatst volume (per soldeerbout)	30 l/min
Geluidsniveau op 1 m	39 dB(A)
Max. capaciteit	1 tot 2 werkplekken
Compact filter (deeltjes + gas)	Deeltjesfilter klasse E12, breedband gasfilter (50% actieve kool, 50% Puratex)
Voorfilter	Fijnstof filter klasse F7
Werkingswijze	Recirculatie met uitlaatluchtfilter (actieve kool)
Voeding	Perslucht 3,5 - 6 bar, geen elektrische voeding
Onderhoud	Regelmatig reinigen van de vakuumslang en zuigbuis; vervangen van voorfilter en compact filter
Vervanging compact filter	Minstens 1 keer per jaar of na 10 vervangingen van het voorfilter
Veiligheid	Geen brandbare gassen of vloeistoffen opzuigen; houd rekening met grenswaarden voor verontreinigende stoffen
Onderdelen en repareerbaarheid	Originele Weller filters; reparaties alleen door getraind personeel
Garantie	12 maanden tegen fabricagefouten

Veelgestelde vragen - FT 12 Weller

Hoe installeer ik de Weller FT 12?

Sluit het systeem aan op een schone, droge persluchttoevoer (3,5 tot 6 bar). Sluit de vakuumslangen van de soldeerbouten FE direct aan. Er kan een afsluitklep worden geïnstalleerd. Raadpleeg de handleiding voor aansluitschema's.

Welke soorten filters worden gebruikt in de FT 12?

De FT 12 maakt gebruik van een compact filter bestaande uit een deeltjesfilter klasse E12 en een breedband gasfilter (50% actieve kool, 50% Puratex). Ook is een voorfilter klasse F7 voor fijnstof geïnstalleerd.

Hoe vaak moeten de filters worden vervangen?

Het voorfilter kan meerdere keren worden vervangen voordat het compact filter aan de beurt is. Het compact filter moet minstens een keer per jaar worden vervangen of na 10 vervangingen van het voorfilter, of als de grenswaarden voor concentratie worden overschreden.

Kan ik ook andere dampen dan lasrook opzuigen?

Nee, de FT 12 is uitsluitend ontworpen voor lasrook. Het kan geen brandbare gassen, vloeistoffen of deeltjes opzuigen die niet geschikt zijn voor het filtermedium.

Wat is het geluidsniveau van de FT 12?

Het geluidsniveau op 1 meter afstand is 39 dB(A), wat het stil maakt tijdens normaal gebruik.

Heeft de FT 12 een elektrische voeding nodig?

Nee, hij werkt uitsluitend op perslucht (3,5 tot 6 bar). Er is geen elektrische aansluiting nodig.

Hoe reinig ik het afzuigsysteem?

Reinig regelmatig de vakuumslang en de zuigbuis van de soldeerbout. Bij ernstige vervuiling de buis in een gesloten bak met reinigingsalcohol weken. Houd u aan de veiligheidsvoorschriften voor alcoholen.

Kan ik de FT 12 in recirculatiemodus gebruiken?

Ja, dankzij het uitlaatluchtfilter met actieve kool wordt de lucht gefilterd en terug de ruimte in geblazen, zonder dat externe afvoer nodig is.

Wat te doen als de zuigkracht afneemt?

Controleer eerst de staat van het voorfilter. Vervang het indien nodig. Als het probleem aanhoudt, controleer dan het compact filter en de persluchtaansluitingen.

Waar kan ik reserveonderdelen voor de FT 12 vinden?

Gebruik uitsluitend originele Weller onderdelen. Raadpleeg de website www.weller-tools.com of neem contact op met een erkende distributeur.

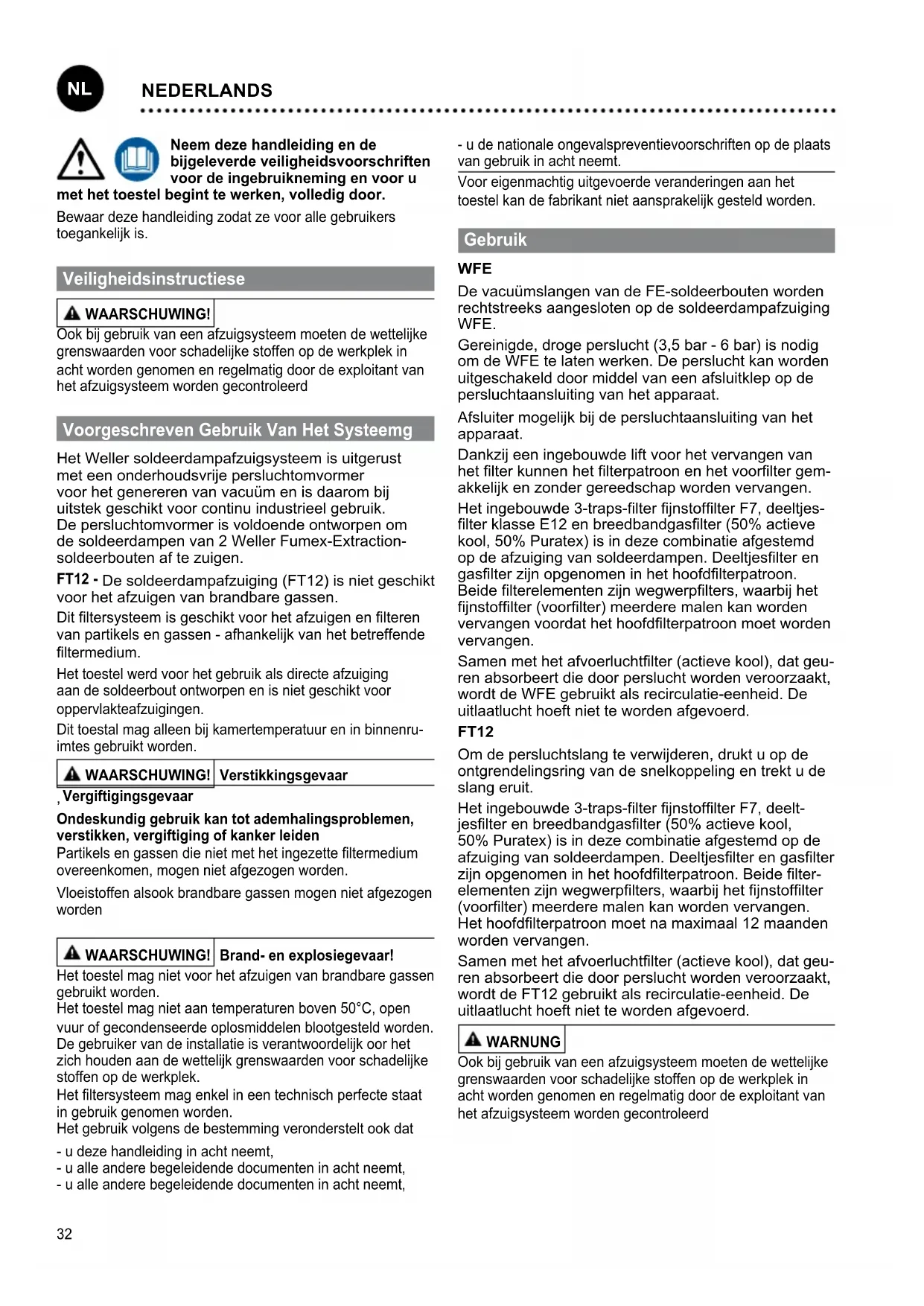

GEBRUIKSAANWIJZING FT 12 Weller

NL Vertaling van de oorspronkelijke gebruiksaanwijzing

Neem deze handleiding en de bijgeleverde veiligheidsvoorschriften voor de ingebruikneming en voor u

met het toestel begint te werken, volledig door.

Bewaar deze handleiding zodat ze voor alle gebruikers toegankelijk is.

Veiligheidsinstructiese

WAARSCHUWING!

Ook bij gebruik van een afzuigsysteem moeten de wettelijke grenswaarden voor schadelijke stoffen op de werkplek in acht worden genomen en regelmatig door de exploitant van het afzuigsysteem worden gecontroleerd

Voorgeschreven Gebruik Van Het Systeemg

Het Weller soldeerdampafzuigsysteem is uitgerust met een onderhoudsvrije persluchtomvormer voor het genereren van vacuum en is daarom bij uitstek geschikt voor continu industrieel gebruik. De persluchtomvormer is voldoende ontworpen om de soldeerdampen van 2 Weller Fumex-Extraction-soldeerbouten af te zuigen.

FT12 - De soldeerdampafzuiging (FT12) is niet geschikt voor het afzuigen van brandbare gassen.

Dit filtersysteem is geschikt voor het afzuigen en filteren van partikels en gassen - afhankelijk van het betreffende filtermedium.

Het toestel werd voor het gebruik als directe afzuiging aan de soldeerbout ontworpen en is niet geschikt voor oppervlakteafzuigingen.

Dit toestal mag alleen bij kamertemperatuur en in binnenruimtes gebruikt worden.

WAARSCHUWING!

Verstikkingsgevaar

, Vergiftigingsgevaar

Ondeskundig gebruik kan tot ademhalingsproblemen, verstikken, vergiftiging of kanker leiden

Partikels en gassen die niet met het ingezette filtermedium overeenkomen, mogen niet afgezogen worden.

Vloeistoffen alsook brandbare gassen mogen niet afgezogen worden

WAARSCHUWING!

Brand- en explosiegevaar!

Het toestel mag niet voor het afzuigen van brandbare gassen gebruikt worden.

Het toestel mag niet aan temperaturen boven 50°C, open vuur of gecondenseerde oplosmiddelen blootgesteld worden. De gebruiker van de installatie is verantwoordelijk oor het zich houden aan de wettelijk grenswaarden voor schadelijke stoffen op de werkplek.

Het filtersysteem mag enkel in een technisch perfecte staat in gebruik genomen worden.

Het gebruik volgens de bestemming veronderstelt ook dat

• u deze handleiding in acht neemt,
• u alle andere begeleidende documenten in acht neemt,
• u alle andere begeleidende documenten in acht neemt,

- u de nationale ongevalspreventievoorschriften op de plaats van gebruik in acht neemt.

Voor eigenmachtig uitgevoerde veranderingen aan het toestel kan de fabrikant niet aansprakelijk gesteld worden.

Gebruik

WFE

De vacuümslangen van de FE-soldeerbouten worden rechtstreeks aangesloten op de soldeerdampafzuiging WFE.

Gereinigde, droge perslucht (3,5 bar - 6 bar) is nodig om de WFE te laten werken. De perslucht kan worden uitgeschakeld door middel van een afsluitklep op de persluchtaansluiting van het apparaat.

Afsluiter mogelijk bij de persluchtaansluiting van het apparaat.

Dankzij een ingebouwde lift voor het vervangen van het filter kunnen het filterpatroon en het voorfilter gemakkelijk en zonder gereedschap worden vervangen.

Het ingebouwde 3-traps-filter fijnstofffilter F7, deeltjesfilter klasse E12 en breedbandgasfilter (50% actieve kool, 50% Puratex) is in deze combinatie afgestemd op de afzuiging van soldeerdampen. Deeltjesfilter en gasfilter zijn opgenomen in het hoofdfilterpatroon. Beide filterelementen zijn wegwerpfilters, waarbij het fijnstofffilter (voorfilter) meerdere malen kan worden vervangen voordat het hoofdfilterpatroon moet worden vervangen.

Samen met het afvoerluchtfilter (actieve kool), dat geuren absorbeert die door perslucht worden veroorzaakt, wordt de WFE gebruikt als recirculatie-eenheid. De uitlaatlucht hoeft niet te worden afgevoerd.

FT12

Om de persluchtslang te verwijderen, drukt u op de ontgrendelingsring van de snelkoppeling en trekt u de slang eruit.

Het ingebouwde 3-traps-filter fijnstofffilter F7, deeltjesfilter en breedbandgasfilter (50% actieve kool, 50% Puratex) is in deze combinatie afgestemd op de afzuiging van soldeerdampen. Deeltjesfilter en gasfilter zijn opgenomen in het hoofdfilterpatroon. Beide filter-elementen zijn wegwerpfilters, waarbij het fijnstofffilter (voorfilter) meerdere malen kan worden vervangen. Het hoofdfilterpatroon moet na maximaal 12 maanden worden vervangen.

Samen met het afvoerluchtfilter (actieve kool), dat geuren absorbeert die door perslucht worden veroorzaakt, wordt de FT12 gebruikt als recirculatie-eenheid. De uitlaatlucht hoeft niet te worden afgevoerd.

WARNUNG

Ook bij gebruik van een afzuigsysteem moeten de wettelijke grenswaarden voor schadelijke stoffen op de werkplek in acht worden genomen en regelmatig door de exploitant van het afzuigsysteem worden gecontroleerd

Onderhouden

WAARSCHUWING!

Vóór onderhoudswerkzaamheden moet het apparaat druk- loos worden geschakeld.

Om een perfecte werking van het toestel te garanderen, moeten vacuümbuis en afzuigslang van de FE-soldeerbout regelmatig worden gereinigd. Bij sterke verontreiniging kan de afzuigbuis in een gasdicht gesloten reservoir in reinigingsalcohol (spiritus) worden gelegd tot de vloeimiddelresten losgekomen zijn.

WAARSCHUWING!

Bij het gebruik van reinigingsmiddelen moeten de wettelijke veiligheidsvoorschriften m.b.t. het gebruik in acht worden genomen. Het reinigingsmiddel moet als speciaal afval worden behandeld.

Als de afzuigcapaciteit niet meer voldoende is bij gereinigde FE-soldeerbouten, moeten de filters worden gecontroleerd.

Het voorfilter kan verschillende keren worden vervangen voordat het hoofdfilter moet worden vervangen.

Bij correct gebruik van originele Weller-filters is de levensduur van het deeltjesfilter en het breedbandgasfilter op elkaar afgestemd.

Voordat het nieuwe hoofdfilterpatroon wordt geplaatst, moet het worden voorzien van de installatiedatum. De montage van het apparaat gebeurt in omgekeerde volgorde.

Waarschuwing: Let bij het plaatsen van de filters op de juiste volgorde en de installatiepositie. De vuile filters moeten als gevaarlijk afval worden behandeld.

Reparaties moeten door personen uitgevoerd worden die door Weller zijn opgeleid.

Gebruik alléén origineel toebehoren en originele onderdelen.

Wissel van de filter

MIN 1x

De zweefstofffilter en de breedbandgasfilter zijn op elkaar afgestemd zodat ze als compacte filter samen vervangen worden. De fijnstofffilter (filtermat) is de voorfiltertrap van de compacte filter en moet daarom vaker vervangen worden. Uiterlijk na de 10e keer verwisselen van het fijstofffilter, wordt het vervangen van

het compacte filter dringend aanbevolen.

Voor de correcte werking van het filtersysteem moet de filter als volgt vervangen worden:

• Minstens 1 keer per jaar of
- bij overschrijden van de toegestane gemiddelde werkplekconcentratie of

• volgen onderhoudsschema

Vervuilde filters moeten als gevaarlijk afval worden behandeld. Draag geschikte veiligheidsuitrusting.

Aanwijzing

Verschillende vloeimiddelen, vloeimiddelaandelen en diverse stofdelen in de afgezuigde lucht kunnen de levensduur van de filters aanzienlijk reduceren. Bij het afzuigen van lijmdampen is een breedbandgasfilter zonder zweefstofffilter.

Garantie

Aanspraak op garantie van de koper verjaart een jaar na levering van het product. Dit geldt niet voor regresrecht van de koper volgens §§ 478, 479 BGB.

Voor een door ons verleende garantie zijn we alleen aansprakelijk als de kwaliteits- of houdbaarheidsgarantie door ons schriftelijk en met vermelding van het begrip „Garantie“ afgegeven werd.

De garantie vervalt bij ondeskundig gebruik en als door ongekwalificeerde personen ingrepen uitgevoerd werden.

Technische wijzigingen voorbehouden!

Gelieve u te informeren op www.weller-tools.com

Technische Gegevens

Soldeerrookafzuiging WFE FT12
Bedrijfsdruk (olievrije, droge perslucht)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Persluchtaansluiting (Persluchtslang buitendiameter)	mmInch	60,24	60,24
Diameter mm	Inch	1405,51	1204,78
Hoogte mm	Inch	2007,9	2007,9
Gewicht kg	lb	2,75,9	1,53,3
Max. afvoerhoeveelheid / 1 Soldeerbout	l / min SCFH	30 13	27
Geluidsniveau op 1 m afstand	dB(A)	39 37
Max. capaciteit 1 - 2 werkplekken
Compactfilter:Deeltjesfilter Klasse E12 (vroeger H13)Breedbandgasfilter ((50 % AKF, 50% Puratex))
Voorfilter:Fijnstofffilter klasse F7

Symbolen

Attentie!

Bedieningshandleiding lezen!

ESD-conform design en ESD-conforme werkplek

Beknellingsgevaar

Afvoer

Afgedankte elektrische en elektronische apparatuur moeten gescheiden ingezameld en afgevoerd worden. Verwijder de verlichtingsmiddelen uit de apparatuur voordat u deze afvoert. Informeer bij uw gemeente of bij uw vakhandelaar naar recyclingbedrijven en inzamelpunten. Al naargelang de lokaal van toepassing zijnde voorschriften kunnen detailhandelaren verplicht zijn om afgedankte elektrische en elektronische apparatuur kosteloos terug te nemen. Geef uw afgedankte elektrische en elektronische apparatuur af voor recycling en help zo mee om de behoefte aan grondstoffen te verminderen. Afgedankte elektrische en elektronische apparatuur bevatten waardevolle, recyclebare materialen die, mits ze niet milieuvriendelijk worden afgevoerd, negatieve gevolgen kunnen hebben voor het milieu en uw gezondheid. Verwijder persoonlijke gegevens van uw afgedankte apparatuur voordat u deze afvoert. Voer vervangen toestelonderdelen, filters of oude toestel conform de voorschriften van uw land af.

Vervuilde filters moeten als gevaarlijk afval worden behandeld.

CE-teken

Brits symbool van overeenstemming

NL EU-conformiteitsverklaring

We verklaren dat de beschreven producten de bepalingen van volgende richtlijnen vervullen:

Gevolmachtigd om de technische documenten samen te stellen.

Phileas Foggstraat 16

7821 AK Emmen

Tel: [phone]

GREAT BRITAIN
