| Tip de produs | Sistem de extracție a fumurilor de lipit |
| Marcă | Weller |
| Model | FT 12 |
| Dimensiuni (înălțime × diametru) | 200 mm × 140 mm |
| Greutate | 2,7 kg |
| Presiune de serviciu (aer comprimat uscat fără ulei) | 3,5 - 6 bar (50 - 87 psi) |
| Volum refulat max (per ciocan de lipit) | 30 l/min |
| Nivel sonor la 1 m | 39 dB(A) |
| Capacitate max. | 1 până la 2 posturi de lucru |
| Filtru compact (particule + gaze) | Filtru de particule clasa E12, filtru de gaze cu bandă largă (50% cărbune activ, 50% Puratex) |
| Prefiltru | Filtru pentru praf fin clasa F7 |
| Tip de funcționare | Recirculare cu filtru de aer de evacuare (cărbune activ) |
| Alimentare | Aer comprimat 3,5 - 6 bar, fără alimentare electrică |
| Întreținere | Curățare regulată a furtunului de vid și a tubului de aspirație; înlocuirea prefiltrului și a filtrului compact |
| Înlocuirea filtrului compact | Cel puțin o dată pe an sau după 10 înlocuiri ale prefiltrului |
| Siguranță | Nu aspirați gaze sau lichide combustibile; respectați valorile limită de poluanți |
| Piese de schimb și reparabilitate | Filtre originale Weller; reparații rezervate personalului instruit |
| Garanție | 12 luni împotriva defectelor de fabricație |
Întrebări frecvente - FT 12 Weller
Întrebările utilizatorilor despre FT 12 Weller
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Mașină de sudură în format PDF gratuit! Găsiți manualul dvs. FT 12 - Weller și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. FT 12 mărcii Weller.

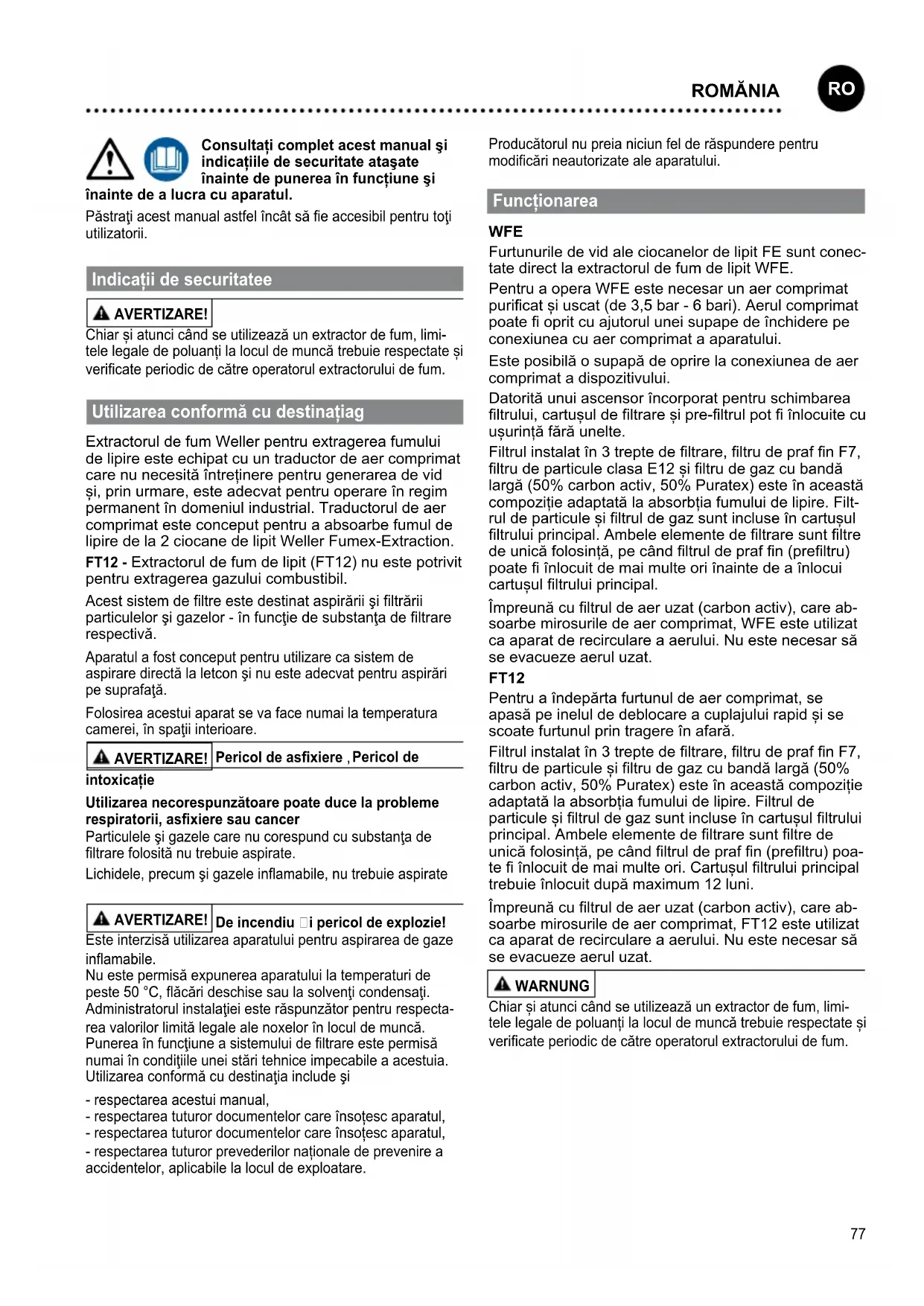

MANUAL DE UTILIZARE FT 12 Weller
Consultați complet acest manual și indicatiile de securitate atașate înainte de punerea în funcțiune și
înainte de a lucra cu aparatul.
Păstrați acest manual astfel încât să fie accesibil pentru toți utilizatorii.
Indicatii de securitatee
AVERTIZARE!
Chiar și atunci când se utilizează un extractor de fum, limi-tele legale de poluanți la locul de muncă trebuie respectate și verificate periodic de către operatorul extractorului de fum.
Utilizarea conformă cu destinațiag
Extractorul de fum Weller pentru extragerea fumului de lipire este echipat cu un traductor de aer comprimat care nu necesità întreținere pentru generarea de vid și, prin urmare, este adecvat pentru operare în regim permanent în domeniul industrial. Traductorul de aer comprimat este conceput pentru a absoarbe fumul de lipire de la 2 ciocane de lipit Weller Fumex-Extraction.
FT12 - Extractorul de fum de lipit (FT12) nu este potrivit pentru extragerea gazului combustibil.
Acest sistem de filtre este destinat aspirării și filtrării particulelor și gazelor - în funcție de substanța de filtrare respectivă.
Aparatul a fost conceput pentru utilizare ca sistem de aspirare directă la letcon și nu este adecvat pentru aspirări pe suprafață.
Folosirea acestui aparat se va face numai la temperatura camerei, în spații interioare.
AVERTIZARE!
Pericol de asfixiere, Pericol de
intoxicatie
Utilizarea necorespunzătoare poate duce la probleme respiratorii, asfixiere sau cancer
Particulele și gazele care nu corespund cu substanța de filtrare folosită nu trebuie aspirate.
Lichidele, precum și gazele inflamabile, nu trebuie aspirate
AVERTIZARE!
De incendiu □i pericol de explozie!
Este interzisă utilizarea aparatului pentru aspirarea de gaze inflamabile.
Nu este permisă expunerea aparatului la temperaturi de peste 50 °C, flăcări deschise sau la solventi condensati.
Administratorul instalatiei este răspunzător pentru respectarea valorilor limită legale ale noxelor în locul de muncă.
Punerea în funcțiune a sistemului de filtrare este permisă numai în condițiile unei stări tehnice impecabile a acestuia. Utilizarea conformă cu destinația include și
- respectarea acestui manual,
- respectarea tuturor documentelor care însoțesc aparatul,
- respectarea tuturor documentelor care însoțesc aparatul,
- respectarea tuturor prevederilor naționale de prevenire a accidentelor, aplicabile la locul de exploatare.
Producătorul nu preia niciun fel de răspundere pentru modificări neautorizate ale aparatului.
Functionarea
WFE
Furtunurile de vid ale ciocanelor de lipit FE sunt conectate direct la extractorul de fum de lipit WFE.
Pentru a opera WFE este necesar un aer comprimat purificat și uscat (de 3,5 bar - 6 bari). Aerul comprimat poate fi oprit cu ajutorul unei supape de închidere pe conexiunea cu aer comprimat a aparatului.
Este posibilă o supapă de oprire la conexiunea de aer comprimat a dispozitivului.
Datorită unui ascensor încorporat pentru schimbarea filtrului, cartușul de filtrare și pre-filtrul pot fi înlocuite cu ușurință fără unelte.
Filtrul instalat în 3 trepte de filtrare, filtru de praf fin F7, filtru de particule clasa E12 și filtru de gaz cu bandă largă (50% carbon activ, 50% Puratex) este în această compoziție adaptată la absorbția fumului de lipire. Filtrul de particule și filtrul de gaz sunt incluse în cartușul filtrului principal. Ambele elemente de filtrare sunt filtre de unică folosință, pe când filtrul de praf fin (prefiltru) poate fi înlocuit de mai multe ori înainte de a înlocui cartușul filtrului principal.
Împreună cu filtrul de aer uzat (carbon activ), care absoarbe mirosurile de aer comprimat, WFE este utilizat ca aparat de recirculare a aerului. Nu este necesar să se evacueze aerul uzat.
FT12
Pentru a îndepărta furtunul de aer comprimat, se apasă pe inelul de deblocare a cuplajului rapid și se scoate furtunul prin tragere în afară.
Filtrul instalat în 3 trepte de filtrare, filtru de praf fin F7, filtru de particule și filtru de gaz cu bandă largă (50% carbon activ, 50% Puratex) este în această compoziție adaptată la absorbția fumului de lipire. Filtrul de particule și filtrul de gaz sunt incluse în cartușul filtrului principal. Ambele elemente de filtrare sunt filtre de unică folosință, pe când filtrul de praf fin (prefiltru) poate fi înlocuit de mai multe ori. Cartușul filtrului principal trebuie înlocuit după maximum 12 luni.
Împreună cu filtrul de aer uzat (carbon activ), care absoarbe mirosurile de aer comprimat, FT12 este utilizat ca aparat de recirculare a aerului. Nu este necesar să se evacueze aerul uzat.
WARNUNG
Chiar și atunci când se utilizează un extractor de fum, limi-tele legale de poluanți la locul de muncă trebuie respectate și verificate periodic de către operatorul extractorului de fum.
Îngrijirea și întreținerea curentă
AVERTIZARE!
Înainte de lucrările de service, aparatul trebuie să fie depresurizat.
Pentru asigurarea unei funcționări impecabile, tubul de vidare și furtunul de aspirare al ciocanului de lipire FE trebuie curățate cu regularitate. În cazul unor depuneri consistente, furtunul de aspirare poate fi pus într-un recipient închis, etanș la gaz, în alcool de curățare (spirt) până la dizolvarea reziduurilor de fondant.
AVERTIZARE!
La utilizarea de agenti de curățare, se vor respecta normele de siguranță la manipularea acestora. Agentul de curățare trebuie tratat ca deșeu special.
Dacă puterea de aspiratie nu mai este suficientă atunci când ciocanul de lipit FE este curat, filtrele trebuie verificate.
Prefiltrul poate fi înlocuit de mai multe ori înainte ca filtrul principal să fie înlocuit.
Atunci când este utilizat în mod corespunzător cu filtrele originale Weller, durata de viață a filtrului de particule este armonizată cu cea a filtrului de gaz cu bandă largă.
Înainte de a instala un nou cartuș al filtrului principal ar trebui ca acesta să fie prevăzut cu data instalării. Asamblarea aparatului se efectuează în ordine inversă.
Avertisment: Când introduceți filtrele, acordati atenție secvenței și a poziției corecte de instalare. Filtrele murdare trebuie tratate ca deșeuri periculoase.
Reparațiile trebuie executate de către persoane instruite de firma Weller.
Utilizați numai piese de schimb WELLER.
Schimbarea filtrului
MIN 1x
Filtrul de aerosoli și filtrul de gaze cu bandă largă sunt adaptate reciproc, astfel încât ele pot fi schimbate împreună ca filtru compact. Filtrul de praf fin (stratul de filtrare) este treapta preliminară de filtrare a filtrului compact și, de aceea, se va schimba mai frecvent.
filtrului compact cel târziu odată cu a 10-a schimbare a filtrului de praf fin.
Pentru o functionare corespunzătoare a sistemului de filtrare, filtrul trebuie înlocuit după cum urmează:
• cel puțin 1 dată pe an sau
- la depășirea concentrației medii permise la locul de muncă sau
- conform planului de întreținere
Filtrele murdărite trebuie să fie tratate ca deșeuri speciale.
Purtați echipament de protectie adecvat.
Indica\_ie
Diversi fondanti, componente de fondanti, precum și diferite componente de praf în aerul aspirat pot reduce esențial durata de serviciu a filtrului. La aspirarea vaporilor de adeziv se va utiliza un filtru de gaz cu bandă largă (fără filtru de aerosoli).
Garan□ia pentru produs
Drepturile de remediere a deficiențelor își pierd valabilitatea pentru cumpărător într-un an de la data livrării. Acest lucru nu se aplică în cazul drepturilor cumpărătorului la o cale de atac conform paragrafelor 478, 479 din Codul Civil (Germania).
În cadrul unei garanții pentru produs oferite de noi, ne asumăm răspunderea numai dacă garanția pentru structură sau pentru durata de valabilitate a fost emisă de noi în scris și utilizându-se noțiunea „Garantie“.
Garantia pentru produs își pierde valabilitatea în caz de folosire improprie și dacă s-au întreprins intervenții de către persoane necalificate.
Ne rezervăm dreptul asupra modificărilor tehnice!
Vă rugăm să vă informați la
www.weller-tools.com
Date tehnice
| Aspirarea fumului rezultat din operația de lipire | WFE FT12 | ||
| Presiunea de operare (Aer comprimat fără ulei, uscat) | bar psi | 3,5 - 650 - 87 | 3,5 - 750 - 100 |
| Racord pentru aer comprimat (Furtun pentru aer comprimat Diametru exterior) | mmInch | 60,24 | 60,24 |
| Diametru mm | Inch | 1405,51 | 1204,78 |
| Înălțime mm | Inch | 2007,9 | 2007,9 |
| Greutate kg | lb | 2,75,9 | 1,53,3 |
| Debit max. / 1 Letconul I / min SCFH | 30 13 | 27 | |
| Nivel de zgomot la distanța de 1 | dB(A) 39 37 | ||
| Capacitate maximă 1 - 2 posturi de lucru | |||
| Filtru compact: Filtru de particule Clasa E12 (anterioară H13) Filtru de gaz - bandă largă ((50 % AKF, 50 % Puratex)) | |||
| Prefiltru: Filtru pentru praf fin clasa F7 | |||
Simboluri
Atentie!
Citiți manualul de operare!
Design compatibil ESD (Electro Static Discharge) și post de lucru compatibil ESD
Pericol de strivire
Eliminarea ca de leu
Deşeurile de materiale de iluminat trebuie îndepărtate din echipament. Informati-vă de la autoritățile locale sau de la comercianții acreditați în legătură cu centrele de reciclare și de colectare. În conformitate cu reglementările locale retailerii pot fi obligați să colecteze gratuit deşeurile de echipamente electrice și electronice. Contribuția dumneavoastră la reutilizarea și reciclarea deşeurilor de echipamente electrice și electronice contribuie la reducerea cererii de materii prime. Deşeurile de echipamente electrice și electronice conțin materiale reciclabile valoroase, care pot avea un impact negativ asupra mediului și sănătăți umane, în cazul în care nu sunt eliminate în mod ecologic. În cazul în care pe echipamente au fost înregistrate date cu caracter personal, acestea trebuie șterse înainte de eliminarea echipamentelor ca deşeurii.
Eliminați ca deșeu piesele schimbate de aparate, filtrele sau aparatele vechi conform prescripțiilor din țara dumneavoastră.
Filtrele murdărite trebuie să fie tratate ca deșeuri speciale.
Marcaj CE
Marcă de conformitate britanică
Prije puštanja uređaja u pogon pažljivo pročitajte upute za rukovanje i priložena sigurnosna upozorenja.
Declarăm că produsele nominalizate îndeplinesc prevederile următoarelor directive:
HR EU izjava o sukladnosti
Izjavljujemo da navedeni proizvodi ispunjavaju odredbe sljedećih smjernica:
Împuternicit cu redactarea documentației tehnice.
