Typ produktu	Systém na odsávanie spájkovacích výparov
Značka	Weller
Model	FT 12
Rozmery (výška × priemer)	200 mm × 140 mm
Hmotnosť	2,7 kg
Prevádzkový tlak (suchý stlačený vzduch bez oleja)	3,5 - 6 bar (50 - 87 psi)
Maximálny výtlak (na spájkovačku)	30 l/min
Hladina hluku vo vzdialenosti 1 m	39 dB(A)
Maximálna kapacita	1 až 2 pracovné stanice
Kompaktný filter (častice + plyny)	Filter častíc triedy E12, širokopásmový plynový filter (50 % aktívne uhlie, 50 % Puratex)
Predfilter	Filter na jemný prach triedy F7
Typ prevádzky	Recirkulácia s filtrom výfukového vzduchu (aktívne uhlie)
Napájanie	Stlačený vzduch 3,5 - 6 bar, bez elektrického napájania
Údržba	Pravidelné čistenie vákuovej hadice a odsávacej trubice; výmena predfiltra a kompaktného filtra
Výmena kompaktného filtra	Aspoň 1-krát ročne alebo po 10 výmenách predfiltra
Bezpečnosť	Neodsávajte horľavé plyny ani kvapaliny; dodržiavajte limitné hodnoty škodlivín
Náhradné diely a opravovateľnosť	Originálne filtre Weller; opravy vyhradené preškolenému personálu
Záruka	12 mesiacov na výrobné chyby

Často kladené otázky - FT 12 Weller

Ako nainštalovať Weller FT 12?

Pripojte systém k prívodu čistého a suchého stlačeného vzduchu (3,5 až 6 bar). Priamo pripojte vákuové hadice spájkovačiek FE. Je možné nainštalovať uzatvárací ventil. Schémy zapojenia nájdete v návode.

Aké typy filtrov sa používajú v FT 12?

FT 12 používa kompaktný filter pozostávajúci z filtra častíc triedy E12 a širokopásmového plynového filtra (50 % aktívne uhlie, 50 % Puratex). Je nainštalovaný aj predfilter triedy F7 na jemný prach.

Ako často sa majú vymieňať filtre?

Predfilter je možné vymeniť niekoľkokrát pred výmenou kompaktného filtra. Kompaktný filter sa musí meniť aspoň raz ročne alebo po 10 výmenách predfiltra, prípadne ak sú prekročené limitné hodnoty koncentrácie.

Môžem odsávať aj iné výpary ako spájkovacie?

Nie, FT 12 je určený výhradne na spájkovacie výpary. Nesmie sa používať na odsávanie horľavých plynov, kvapalín ani častíc, ktoré nie sú vhodné pre filtračné médium.

Aká je hladina hluku FT 12?

Hladina hluku vo vzdialenosti 1 meter je 39 dB(A), čo je pri bežnom používaní tiché.

Potrebuje FT 12 elektrické napájanie?

Nie, funguje výhradne na stlačený vzduch (3,5 až 6 bar). Nie je potrebné žiadne elektrické pripojenie.

Ako čistiť odsávací systém?

Pravidelne čistite vákuovú hadicu a odsávaciu trubicu spájkovačky. Pri silnom znečistení ponorte trubicu do čistiaceho alkoholu v uzavretej nádobe. Dodržiavajte bezpečnostné pokyny pre alkohol.

Môžem používať FT 12 v režime recirkulácie?

Áno, vďaka filtru výfukového vzduchu s aktívnym uhlím je vzduch filtrovaný a vrátený do miestnosti bez potreby vonkajšieho odvodu.

Čo robiť, ak odsávacia sila klesne?

Najprv skontrolujte stav predfiltra. V prípade potreby ho vymeňte. Ak problém pretrváva, skontrolujte kompaktný filter a pripojenia stlačeného vzduchu.

Kde nájdem náhradné diely pre FT 12?

Používajte iba originálne diely Weller. Navštívte stránku www.weller-tools.com alebo kontaktujte autorizovaného distribútora.

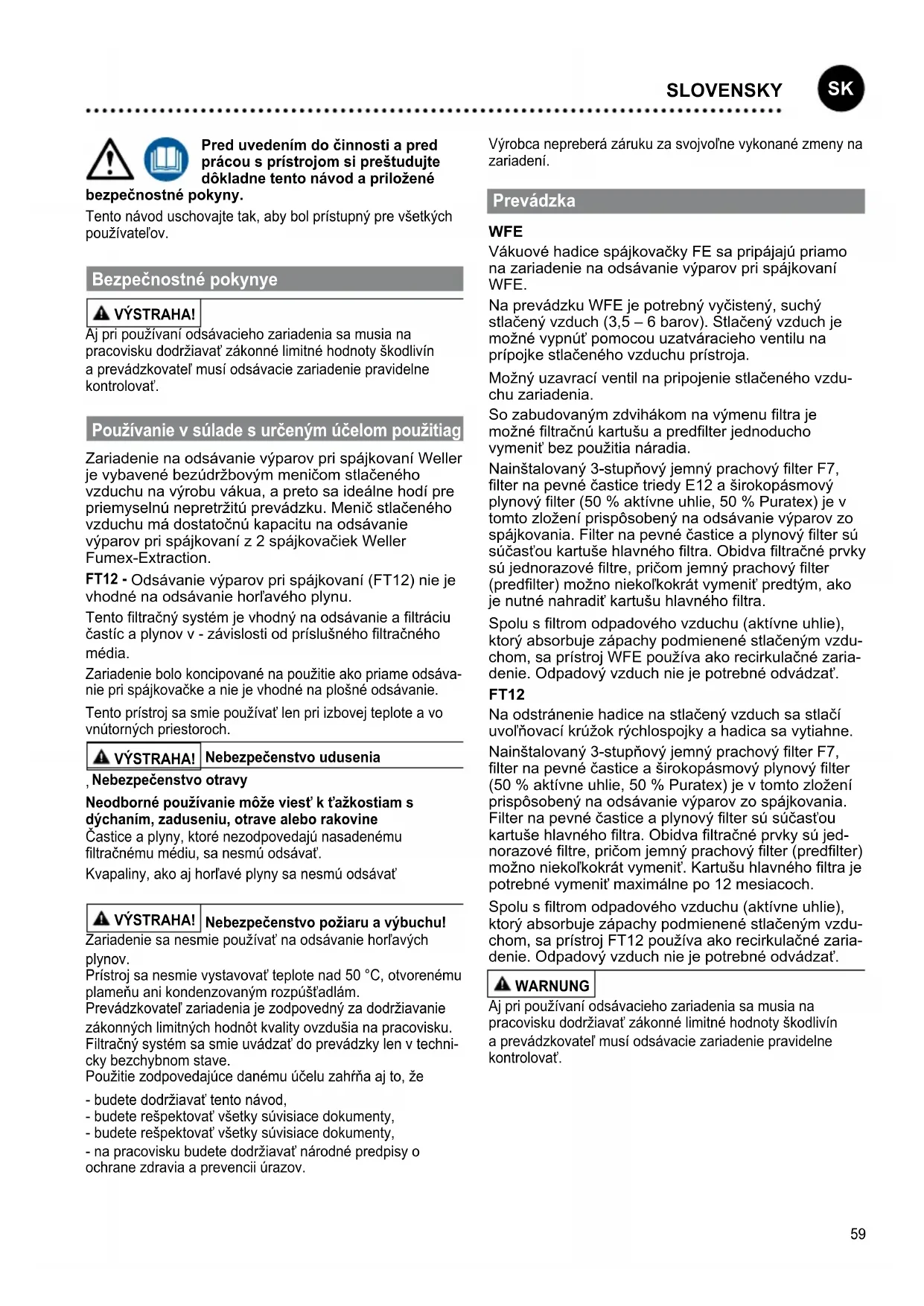

NÁVOD NA OBSLUHU FT 12 Weller

SK Preklad pôvodného návodu na použitie

Se znečištěnými filtry nakládejte jako s nebezpečným odpadem.

Značka CE

Značka shody v Británii

Tento návod uschovajte tak, aby bol prístupný pre všetkých používatelov.

Aj pri používaní odsávacieho zariadenia sa musia na pracovisku dodržiavat' zákonné limitné hodnoty škodlivín a prevádzkovatel' musí odsávacie zariadenie pravidelne kontrolovat'.

Používanie v súlade s určeným účelom použitiag

Zariadenie na odsávanie výparov pri spájkovaní Weller je vybavené bezúdržbovým meničom stlačeného vzduchu na výrobu vákua, a preto sa ideálne hodí pre priemyselnú nepretržitú prevádzku. Menič stlačeného vzduchu má dostatočnú kapacitu na odsávanie výparov pri spájkovaní z 2 spájkovačiek Weller Fumex-Extraction.

FT12 - Odsávanie výparov pri spájkovaní (FT12) nie je vhodné na odsávanie horľavého plynu.

Tento filtračný systém je vhodný na odsávanie a filtráciu častíc a plynov v - závislosti od príslušného filtračného média.

Zariadenie bolo koncipované na použitie ako priame odsávanie pri spájkovačke a nie je vhodné na plošné odsávanie.

Tento prístroj sa smie používať len pri izbovej teplote a vo vnútorných priestoroch.

VÝSTRAHA!

Nebezpečenstvo udusenia

Neodborné používanie môže viest' k t'ažkostiam s dýchaním, zaduseniu, otrave alebo rakovine

Častice a plyny, ktoré nezodpovedajú nasadenému filtračnému médiu, sa nesmú odsávať.

Kvapaliny, ako aj horľavé plyny sa nesmú odsávat'

VÝSTRAHA!

Nebezpečenstvo požiaru a výbuchu!

Zariadenie sa nesmie používať na odsávanie horľavých plynov.

Prístroj sa nesmie vystavovat' teplote nad 50 °C, otvorenému plameňu ani kondenzovaným rozpúšťadlám.

Prevádzkovatel' zariadenia je zodpovedný za dodržiavanie zákonných limitných hodnôt kvality ovzdušia na pracovisku. Filtračný systém sa smie uvádzat' do prevádzky len v technicky bezchybnom stave.

Použitie zodpovedajúce danému účelu zahrňa aj to, že

• budete dodržiavat' tento návod,
• budete rešpektovat' všetky súvisiace dokumenty,
• budete rešpektovat' všetky súvisiace dokumenty,
• na pracovisku budete dodržiavať národné predpisy o ochrane zdravia a prevencii úrazov.

Výrobca nepreberá záruku za svojvolne vykonané zmeny na zariadení.

Prevádzka

WFE

Vákuové hadice spájkovačky FE sa pripájajú priamo na zariadenie na odsávanie výparov pri spájkovaní WFE.

Na prevádzku WFE je potrebný vyčistený, suchý stlačený vzduch (3,5 – 6 barov). Stlačený vzduch je možné vypnút pomocou uzatváracieho ventilu na prípojke stlačeného vzduchu prístroja.

Možný uzavrací ventil na pripojenie stlačeného vzduchu zariadenia.

So zabudovaným zdvihákom na výmenu filtra je možné filtračnú kartušu a predfilter jednoducho vymenit' bez použitia náradia.

Nainštalovaný 3-stupňový jemný prachový filter F7, filter na pevné častice triedy E12 a širokopásmový plynový filter (50 % aktívne uhlie, 50 % Puratex) je v tomto zložení prispôsobený na odsávanie výparov zo spájkovania. Filter na pevné častice a plynový filter sú súčasťou kartuše hlavného filtra. Obidva filtračné prvky sú jednorazové filtre, pričom jemný prachový filter (predfilter) možno niekol'kokrát vymenit' predtým, ako je nutné nahradit' kartušu hlavného filtra.

Spolu s filtrom odpadového vzduchu (aktívne uhlie), ktorý absorbuje zápachy podmienené stlačeným vzduchom, sa prístroj WFE používa ako recirkulačné zariadenie. Odpadový vzduch nie je potrebné odvádzat.

FT12

Na odstránenie hadice na stlačený vzduch sa stlačí uvolňovací krúžok rýchlospojky a hadica sa vytiahne.

Nainštalovaný 3-stupňový jemný prachový filter F7, filter na pevné častice a širokopásmový plynový filter (50 % aktivne uhlie, 50 % Puratex) je v tomto zložení prispôsobený na odsávanie výparov zo spájkovania. Filter na pevné častice a plynový filter sú súčasťou kartuše hlavného filtra. Obidva filtračné prvky sú jednorazové filtre, pričom jemný prachový filter (predfilter) možno niekoľkokrát vymenit'. Kartušu hlavného filtra je potrebné vymenit' maximálne po 12 mesiacoch.

Spolu s filtrom odpadového vzduchu (aktívne uhlie), ktorý absorbuje zápachy podmienené stlačeným vzduchom, sa prístroj FT12 používa ako recirkulačné zariadenie. Odpadový vzduch nie je potrebné odvádzat'.

WARNUNG

Aj pri používaní odsávacieho zariadenia sa musia na pracovisku dodržiavať zákonné limitné hodnoty škodlivín a prevádzkovatel’ musí odsávacie zariadenie pravidelne kontrolovat’.

Pred údržbovými prácami musí byť prístroj odtlakovaný. Aby sa zaručila bezchybná funkcia prístroja, musia sa pravidelne čistiť vákuová trubica a odsávacia hadica FE spájkovačky. Pri silnom znečistení sa môže odsávacia rúra položit’ do plynotesne uzatvorenej nádoby do čistiaceho alkoholu (lieh), kým sa neuvoľnia zvyšky tavidla.

⚠️ VÝSTRAHA!

Pri použití čistiacích prostriedkov je potrebné dodržiavať zákonné bezpečnostné predpisy k manipulácii s týmito čistiacimi prostriedkami. S čistiacim prostriedkom sa musí zaobchádzat’ ako so zvláštnym odpadom.

Ak odsávací výkon vyčistenej spájkovačky FE už nepostačuje, musia sa skontrolovať filtre.

Predfilter možno niekol'kokrát vymenit' predtým, ako je nutné nahradiť hlavný filter.

Pri správnom používaní originálnych filtrov Weller je životnosť filtra na pevné častice a širokopásmového plynového filtra vzájomne zladená.

Predtým, ako novú kartušu namontujete, označte ju dátumom montáže. Prístroj sa montuje v opačnom poradí.

Výstraha: Pri vkladaní filtrov dbajte na správne poradie a montážnu polohu. So znečistenými filtrami zaobchádzajte ako s nebezpečným odpadom.

Používajte len originálne náhradné diely firmy WELLER.

Výmena filtra

MIN 1x

Filter na suspendované látky a širokopásmový plynový filter sú navzájom zosúladené, także sa vymieňajú spolu ako kompaktný filter. Filter na jemný prach (filtračná rohož) je predfiltračným stupňom kompaktného filtra a musí sa preto vymieňat' častejšie.

Najneskôr s každou 10. výmenou

jemného prachového filtra sa dôrazne odporúča výmena kompaktného filtra.

Na zabezpečenie riadnej funkcie filtračného systému sa musí filter vymenit' nasledovne:

• minimálne 1-krát za rok
• pri prekročení dovolenej priemernej koncentrácie na pracovisku, alebo
  • podľa plánu údržby

So znečistenými filtrami je potrebné zaobchádzať ako so špeciálnym odpadom. Noste vhodné ochranné prostriedky.

Upozornenie

Rôzne taviace prísady, podiely taviacich prísad ako aj podiely prachu v odsávanom vzduchu môžu značne redukovat' životnosť filtra. Pri odsávaní výparov lepidiel je potrebné použit' širokopásmový plynový filter (bez filtra na suspendované látky).

Záruka

Nároky kupujúceho na odstránenie chýb tovaru sú premlčané jeden rok po jeho dodaní kupujúcemu. Neplatí to pre regresné nároky kupujúceho v zmysle §§ 478, 479 BGB (nemecký občiansky zákonník).

Nami poskytovanú záruku poskytujeme iba v prípade, ak sme záruku spoľahlivosti alebo trvanlivosti písomne vystavili a označili pojmom „Záruka“.

Záruka prepadá pri neodbornom používaní a ak boli vykonané zásahy nekvalifikovanými osobami.

Technické zmeny vyhradené!

Informujte sa prosím na internetovej stránke www.weller-tools.com

Technické údaje

Odsávanie výparov pri spájkovaní		WFE FT12
Prevádzkový tlak (suchý stlačený vzduch bez oleja)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Prípojka stlačeného vzduchu: (Hadica na stlačený vzduch Vonkajší priemer)	mmInch	60,24	60,24
Priemer mm	Inch	1405,51	1204,78
Výška mm	Inch	2007,9	2007,9
Hmotnosť kg	lb	2,75,9	1,53,3
Max. prečerpávané množstvo / 1 Spájkovacia rúčka	I / min SCFH	30 13	27
Hladina hluku vo vzdiale- nosti 1 m	dB(A) 39 37
Max. kapacita 1 - 2 pracoviská
Kompaktný filter:Časticový filter Trieda E12 (predtým H13)Širokopásmový plynový filter ((50 % AKF, 50 % Puratex))
Predfilter:Filter na jemný prach triedy F7

Symboly

Pozor!

Odpad z elektrických a elektronických zariadení treba zbierat' a likvidovat' oddelene. Pred likvidáciou odstráňte zo zariadení osvetlovacie prostriedky. Informujte sa pri miestnych úradoch alebo u vášho odborného predajcu ohľadom recyklačných dvorov a zberných miest. Podľa miestnych ustanovení môžu maloobchodní predajcovia byť povinní bezplatne zobrat' spät' odpad z elektrických a elektronických zariadení.

Opätovným použitím a recykláciou vášho odpadu z elektrických a elektronických zariadení prispievate k znižovaniu potreby surovín. Odpad z elektrických a elektronických zariadení obsahuje cenné, opätovne použitelné materiály, ktoré pri ekologickej likvidácii nemôžu mat' negativne účinky na životné prostredie a vaše zdravie. Pred likvidáciou podľa možnosti vymažte na vašom použitom prístroji existujúce osobné údaje.

Vymenené časti filtra, samotný filter alebo staré zariadenie likvidujte v súlade s predpismi vašej krajiny.

So znečistenými filtrami je potrebné zaobchádzat' ako so špeciálnym odpadom.

Značka CE

SK EÚ vyhlásenie o zhode

Vyhlasujeme, že uvedené výrobky spíňajú ustanovenia nasledujúcich nariadení:

SL Izjava EU o skladnost

Splnomocňuje zostavit' technické podklady.
