Produkttype	Lodderøgudsugningssystem
Mærke	Weller
Model	FT 12
Dimensioner (højde × diameter)	200 mm × 140 mm
Vægt	2,7 kg
Driftstryk (tør, oliefri trykluft)	3,5 - 6 bar (50 - 87 psi)
Maks. volumenstrøm (pr. loddekolbe)	30 l/min
Lydniveau i 1 m	39 dB(A)
Maks. kapacitet	1 til 2 arbejdspladser
Kompaktfilter (partikler + gas)	Partikelfilter klasse E12, bredbåndsgazfilter (50 % aktivt kul, 50 % Puratex)
Forfilter	Fintstøvfilter klasse F7
Driftstype	Recirkulation med udblæsningsluftfilter (aktivt kul)
Strømforsyning	Trykluft 3,5 - 6 bar, ingen elektrisk strømforsyning
Vedligeholdelse	Regelmæssig rengøring af vakuumslange og sugeslange; udskiftning af forfilter og kompaktfilter
Udskiftning af kompaktfilter	Mindst én gang om året eller efter 10 udskiftninger af forfilter
Sikkerhed	Sug ikke brændbare gasser eller væsker; overhold grænseværdier for forurenende stoffer
Reservedele og reparationsmuligheder	Originale Weller-filtre; reparationer forbeholdt uddannet personale
Garanti	12 måneder mod fabrikationsfejl

Ofte stillede spørgsmål - FT 12 Weller

Hvordan installeres Weller FT 12?

Tilslut systemet til en ren og tør trykluftforsyning (3,5 til 6 bar). Tilslut vakuumslangerne fra loddekolberne FE direkte. Der kan installeres en afspærringsventil. Se manualen for tilslutningsdiagrammer.

Hvilke typer filtre bruges i FT 12?

FT 12 bruger et kompaktfilter bestående af et partikelfilter klasse E12 og et bredbåndsgazfilter (50 % aktivt kul, 50 % Puratex). Et forfilter klasse F7 til fint støv er også installeret.

Hvor ofte skal filtrene udskiftes?

Forfilteret kan udskiftes flere gange før kompaktfilteret. Kompaktfilteret skal skiftes mindst én gang om året eller efter 10 udskiftninger af forfilteret, eller hvis grænseværdierne for koncentration overskrides.

Kan jeg suge andre røgtyper end lodderøg?

Nej, FT 12 er kun designet til lodderøg. Det kan ikke suge brændbare gasser, væsker eller partikler, der ikke er egnede til filtermediet.

Hvad er lydniveauet for FT 12?

Lydniveauet i 1 meters afstand er 39 dB(A), hvilket gør det støjsvagt under normal brug.

Kræver FT 12 en elektrisk strømforsyning?

Nej, det fungerer kun med trykluft (3,5 til 6 bar). Ingen elektrisk tilslutning er nødvendig.

Hvordan rengøres udsugningssystemet?

Rengør regelmæssigt vakuumslangen og sugeslangen på loddekolben. Ved kraftig tilsmudsning nedsænk slangen i rengøringsalcohol i en lukket beholder. Overhold sikkerhedsanvisningerne for alkoholer.

Kan jeg bruge FT 12 i recirkulationstilstand?

Ja, takket være udblæsningsluftfilteret med aktivt kul filtreres luften og returneres til rummet uden behov for ekstern udledning.

Hvad gør jeg, hvis sugekraften aftager?

Kontroller først forfilterets tilstand. Udskift det om nødvendigt. Hvis problemet fortsætter, kontroller kompaktfilteret og trykluftforbindelserne.

Hvor kan jeg finde reservedele til FT 12?

Brug kun originale Weller-dele. Besøg www.weller-tools.com eller kontakt en autoriseret distributør.

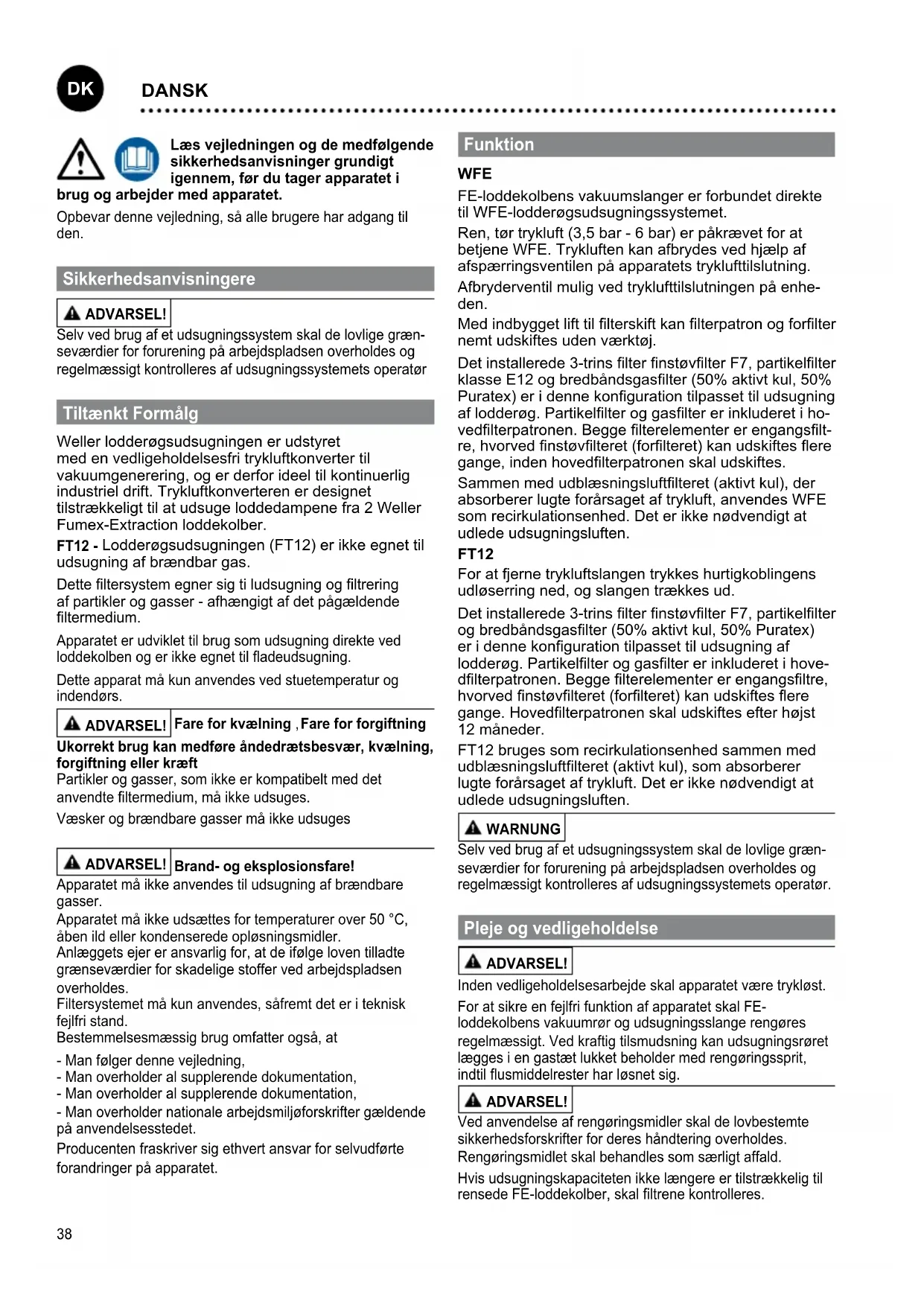

BRUGSANVISNING FT 12 Weller

DK Oversættelse af den originale brugsanvisning

Säkerhetsanvisningare

WARNING!

Læs vejledningen og de medfølgende sikkerhedsanvisninger grundigt igennem, før du tager apparatet i

brug og arbejder med apparatet.

Opbevar denne vejledning, så alle brugere har adgang til den.

Sikkerhedsanvisningere

ADVARSEL!

Selv ved brug af et udsugningssystem skal de lovlige græn-seværdier for forurening på arbejdspladsen overholdes og regelmæssigt kontrolleres af udsugningssystemets operatør

Tiltænkt Formålg

Weller lodderøgsudsugningen er udstyret med en vedligeholdelsesfri trykluftkonverter til vakuumgenerering, og er derfor ideel til kontinuerlig industriel drift. Trykluftkonverteren er designet tilstrækkeligt til at udsuge loddedampene fra 2 Weller Fumex-Extraction loddekolber.

FT12 - Lodderøgsudsugningen (FT12) er ikke egnet til udsugning af brændbar gas.

Dette filtersystem egner sig ti ludsugning og filtrering af partikler og gasser - afhængigt af det pågældende filtermedium.

Apparatet er udviklet til brug som udsugning direkte ved loddekolben og er ikke egnet til fladeudsugning.

Dette apparat må kun anvendes ved stuetemperatur og indendørs.

ADVARSEL!

Fare for kvælning, Fare for forgiftning

Ukorrekt brug kan medføre åndedrætsbesvær, kvælning, forgiftning eller kræft

Partikler og gasser, som ikke er kompatibelt med det anvendte filtermedium, må ikke udsuges.

Væsker og brændbare gasser må ikke udsuges

▲ ADVARSEL!

Apparatet må ikke anvendes til udsugning af brændbare gasser.

Apparatet må ikke udsættes for temperaturer over 50 °C, åben ild eller kondenserede opløsningsmidler.

Anlæggets ejer er ansvarlig for, at de ifølge loven tilladte grænseværdier for skadelige stoffer ved arbejdspladsen overholdes.

Filtersystemet må kun anvendes, såfremt det er i teknisk fejlfri stand.

Bestemmelsesmæssig brug omfatter også, at

• Man følger denne vejledning,
• Man overholder al supplerende dokumentation,
• Man overholder al supplerende dokumentation,
• Man overholder nationale arbejdsmiljøforskrifter gældende på anvendelsesstedet.

Producenten fraskriver sig ethvert ansvar for selvudførte forandringer på apparatet.

Funktion

WFE

FE-loddekolbens vakuumslanger er forbundet direkte til WFE-lodderøgsudsugningssystemet.

Ren, tør trykluft (3,5 bar - 6 bar) er påkrævet for at betjene WFE. Trykluften kan afbrydes ved hjælp af afspærringsventilen på apparatets tryklufttilslutning.

Afbryderventil mulig ved tryklufttilslutningen på enheden.

Med indbygget lift til filterskift kan filterpatron og forfilter nemt udskiftes uden værktøj.

Det installerede 3-trins filter finstøvfilter F7, partikelfilter klasse E12 og bredbåndsgasfilter (50% aktivt kul, 50% Puratex) er i denne konfiguration tilpasset til udsugning af lodderøg. Partikelfilter og gasfilter er inkluderet i hovedfilterpatronen. Begge filterelementer er engangsfiltre, hvorved finstøvfilteret (forfilteret) kan udskiftes flere gange, inden hovedfilterpatronen skal udskiftes.

Sammen med udblæsningsluftfilteret (aktivt kul), der absorberer lugte forårsaget af trykluft, anvendes WFE som recirkulationsenhed. Det er ikke nødvendigt at udlede udsugningsluften.

FT12

For at fjerne trykluftslangen trykkes hurtigkoblingens udløserring ned, og slangen trækkes ud.

Det installerede 3-trins filter finstøvfilter F7, partikelfilter og bredbändsgasfilter (50% aktivt kul, 50% Puratex) er i denne konfiguration tilpasset til udsugning af lodderøg. Partikelfilter og gasfilter er inkluderet i hovedfilterpatronen. Begge filterelementer er engangsfiltre, hvorved finstøvfilteret (forfilteret) kan udskiftes flere gange. Hovedfilterpatronen skal udskiftes efter højst 12 måneder.

FT12 bruges som recirkulationsenhed sammen med udblæsningsluftfilteret (aktivt kul), som absorberer lugte forårsaget af trykluft. Det er ikke nødvendigt at udlede udsugningsluften.

WARNING

Selv ved brug af et udsugningssystem skal de lovlige græn-seværdier for forurening på arbejdspladsen overholdes og regelmæssigt kontrolleres af udsugningssystemets operatør.

Inden vedligeholdelsesarbejde skal apparatet være trykløst.

For at sikre en fejlfri funktion af apparatet skal FE- loddekolbens vakuumrør og udsugningsslange rengøres regelmæssigt. Ved kraftig tilsmudsning kan udsugningsrøret lægges i en gastæt lukket beholder med rengøringssprit, indtil flusmiddelrester har løsnet sig.

ADVARSEL!

Ved anvendelse af rengøringsmidler skal de lovbestemte sikkerhedsforskrifter for deres håndtering overholdes. Rengøringsmidlet skal behandles som særligt affald.

Hvis udsugningskapaciteten ikke længere er tilstrækkelig til rensede FE-loddekolber, skal filtrene kontrolleres.

Forfilteret kan udskiftes flere gange, før hovedfilteret skal udskiftes.

Hvis originale Weller-filtre bruges korrekt, er levetiden for partikelfilteret og bredbåndsgasfilteret afstemt med hinanden. Inden du installerer den nye hovedfilterpatron, skal den forsynes med installationsdatoen. Enheden installeres i omvendt rækkefølge.

Advarsel: Når du sætter filtrene i, skal du være opmærksom på den korrekte rækkefølge og monteringsposition. De snavsede filtre skal behandles som farligt affald.

Reparationer skal udføres af personer, som er uddannet af Weller.

Anvend kun originale reservedele.

Filterskift

Svævepartikelfilteret og bredbåndsgasfilteret er indbyrdes afstemt, således at det er muligt at udskifte dem samlet som kompaktfilter. Finstøvfilteret (filtermåtte) virker som forfilter til kompaktfilteret og skal derfor udskiftes oftere.

Senest ved hver tiende udskiftning af finstøvfiltret anbefales det på det

kraftigste at udskifte kompaktfiltret.

Af hensyn til en korrekt funktion af filtersystem skal filteret udskiftes som følger:

• mindst 1 gang om året eller
• ved overskridelse af den tilladte moderate arbejdspladskoncentration eller
• ifølge serviceplan

Tilsmudsede filtre skal behandles som specialaffald. Brug egnede værnemidler.

Bemærk

Forskellige flusmidler, flusmiddelandele såvel forskellige støvandele i den udsugede luft kan reducere levetiden for filteret væsentligt. Ved udsugning af klæbemiddeldampe skal et bredbåndsgasfilter uden svævepartikelfilter

Garanti

Købers reklamationsret forældes et år efter, at varen er kommet i dennes besiddelse. Dette gælder ikke for købers regreskrav i henhold til §§ 478, 479 BGB (tysk ret).

Vi hæfter kun for garantier afgivet af os, såfremt beskaffenheds- og holdbarhedsgarantien er tildelt skriftligt af os under anvendelse af begrebet „Garanti“.

Garantien bortfalder ved forkert brug eller indgreb udført af ukvalificerede personer.

Forbehold for tekniske ændringer!

Lodderøgsudsugningen WFE FT12
Driftstryk (oliefri, tør trykluft)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Tryklufttilslutning (Trykluftslange diameter)	mmInch	60,24	60,24
Diameter mm		1405,51	1204,78
Højde mm		2007,9	2007,9
Vægt kg		2,75,9	1,53,3
Max. Ydelse / 1 Loddekolbe	l / min SCFH	30 13	27
Støjniveau på 1 meters afstand	dB(A)	39 37
Maks. kapacitret 1 - 2 arbejdspladser
Kompaktfilter: Partikelfilter Klasse E12 (tidligere H13) Bredbåndsgasfilter ((50 % AKF, 50 % Puratex))
Forfilter: Finstøvfilter klasse F7

Symboler

Bemærk!

Læs betjeningsvejledningen!

ESD-korrekt design og ESD-korrekt arbejdsplads

Klemningsfare

Bortskaffelse

Affald af elektrisk og elektronisk udstyr skal indsamles og bortskaffes særskilt. Fjern lysmidler fra udstyret, inden det bortskaffes. Spørg efter genbrugsstationer og indsamlingssteder hos de lokale myndigheder eller din fagforhandler. Alt efter de lokale bestemmelser kan detailhandlende være forpligtede til gratis at tage affald af elektrisk og elektronisk udstyr tilbage. Bidrag til at nedbringe behovet for råmaterialer ved at genbruge og genanvende dit affald af elektrisk og elektronisk udstyr. Affald af elektrisk og elektronisk udstyr indeholder værdifulde, genanvendelige materialer, som kan have en negativ effekt på miljøet og dit helbred ved ikke miljørigtig bortskaffelse. Slet inden bortskaffelsen personrelaterede data, som måtte befinde sig på dit affald af udstyret. Bortskaffelse af udskiftede dele, filtre eller ældre apparater skal ske i henhold til reglerne om affaldshåndtering i det pågældende land.

Tilsmudsede filtre skal behandles som specialaffald.

CE-mærke

Britisk konformitetsmærke

Vi erklærer, at de nævnte produkter opfylder bestemmelserne i følgende direktiver:

Bemyndiger udarbejdelse af den tekniske dokumentation.
