| 製品タイプ | はんだ煙抽出システム |
| ブランド | Weller |
| モデル | FT 12 |
| 寸法 (高さ × 直径) | 200 mm × 140 mm |
| 重量 | 2.7 kg |
| 使用圧力 (乾燥・無油の圧縮空気) | 3.5 - 6 bar (50 - 87 psi) |
| 最大吐出量 (はんだごて1台あたり) | 30 L/min |
| 騒音レベル (1 m) | 39 dB(A) |
| 最大対応人数 | 1～2作業台 |
| コンパクトフィルター (粒子 + ガス) | 粒子フィルタークラスE12、広帯域ガスフィルター (活性炭50%、Puratex50%) |
| プレフィルター | 微粉塵用フィルタークラスF7 |
| 動作方式 | 排気フィルター（活性炭）による再循環 |
| 電源 | 圧縮空気 3.5 - 6 bar、電源不要 |
| メンテナンス | バキュームホースと吸引チューブの定期的な清掃；プレフィルターとコンパクトフィルターの交換 |
| コンパクトフィルター交換 | 少なくとも年に1回、またはプレフィルター交換10回後 |
| 安全 | 可燃性ガスや液体を吸引しないこと；汚染物質の限界値を遵守すること |
| 交換部品と修理 | 純正ウェラーフィルター；修理は訓練を受けた担当者のみ |
| 保証 | 製造不良に対する12か月 |
よくある質問 - FT 12 Weller
ユーザーの質問 FT 12 Weller
0 質問 この機器について。知っているものに答えるか、ご自身の質問をしてください。
この機器について新しい質問をする
デバイスの取扱説明書をダウンロード 溶接機 無料でPDF形式で！マニュアルを見つける FT 12 - Weller 電子デバイスをもとに戻しましょう。このページにはデバイスの使用に必要なすべての書類が掲載されています。 FT 12 ブランド Weller.

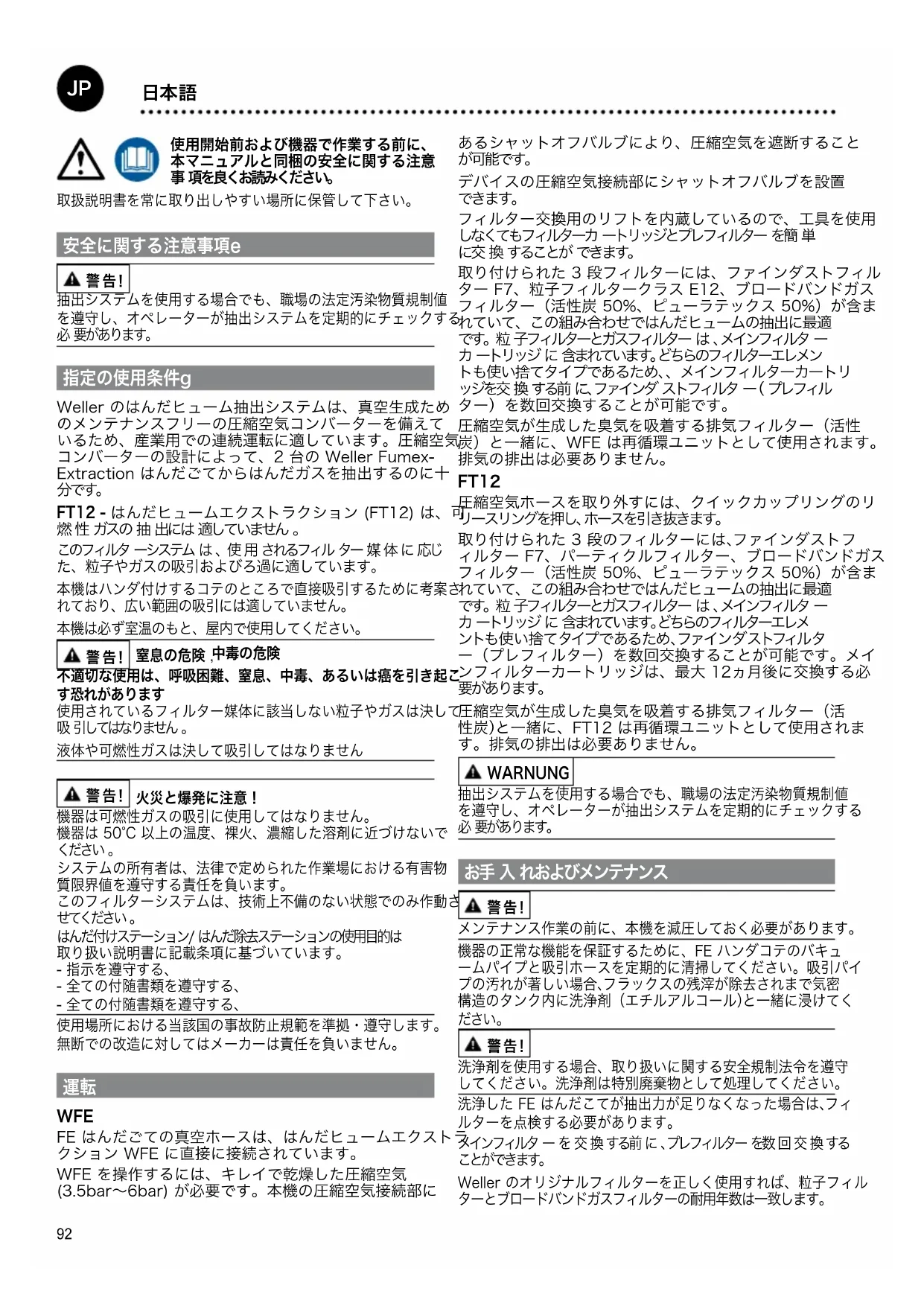

使用説明書 FT 12 Weller
使用開始前および機器で作業する前に、本マニュアルと同梱の安全に関する注意事項を良くお読みください。
取扱説明書を常に取り出しやすい場所に保管して下さい。
安全に関する注意事項e
警告！
抽出システムを使用する場合でも、職場の法定汚染物質規制値を遵守し、オペレーターが抽出システムを定期的にチェックす必要があります。
指定の使用条件g
Weller のはんだヒューム抽出システムは、真空生成ためのメンテナンスフリーの圧縮空気コンバーターを備えているため、産業用での連続運転に適しています。圧縮空気コンバーターの設計によって、2 台の Weller Fumex-Extraction はんだごてからはんだガスを抽出するのに十分です。
FT12 - はんだヒュームエクストラクション (FT12) は、 燃性ガスの抽出には適していません。
このフィルターシステムは、使用されるフィルター媒体に応じた、粒子やガスの吸引およびろ過に適しています。
本機はハンダ付けするコテのところで直接吸引するために考案れており、広い範囲の吸引には適していません。
本機は必ず室温のもと、屋内で使用してください。
警告！窒息の危険，中毒の危険
不適切な使用は、呼吸困難、窒息、中毒、あるいは癌を引き起こ す恐れがあります
使用されているフィルター媒体に該当しない粒子やガスは決し吸引してはなりません。
液体や可燃性ガスは決して吸引してはなりません
警告！火災と爆発に注意！
機器は可燃性ガスの吸引に使用してはなりません。
機器は 50℃ 以上の温度、裸火、濃縮した溶剤に近づけないでください。
システムの所有者は、法律で定められた作業場における有害物質限界値を遵守する責任を負います。
このフィルターシステムは、技術上不備のない状態でのみ作動せてください。
はんだ付けステーション/はんだ除去ステーションの使用目的は取り扱い説明書に記載条項に基づいています。
指示を遵守する、
- 全ての付随書類を遵守する、
- 全ての付随書類を遵守する、
使用場所における当該国の事故防止規範を準拠・遵守します。無断での改造に対してはメーカーは責任を負いません。
運転
WFE
FE はんだごての真空ホースは、はんだヒュームエクストクション WFE に直接に接続されています。
WFE を操作するには、キレイで乾燥した圧縮空気 (3.5bar～6bar) が必要です。本機の圧縮空気接続部に
あるシャットオフバルブにより、圧縮空気を遮断することが可能です。
デバイスの圧縮空気接続部にシャットオフバルブを設置できます。
フィルター交換用のリフトを内蔵しているので、工具を使用しなくてもフィルターカートリッジとプレフィルターを簡単に交換することができます。
取り付けられた3段フィルターには、ファインダストフィルターF7、粒子フィルタークラスE12、ブロードバンドガスフィルター（活性炭50%、ピューラテックス50%）が含まれていて、この組み合わせではんだヒュームの抽出に最適です。粒子フィルターとガスフィルターは、メインフィルターカートリッジに含まれています。どちらのフィルターエレメントも使い捨てタイプであるため、メインフィルターカートリッジを交換する前に、ファインダストフィルター（プレフィルター）を数回交換することが可能です。
圧縮空気が生成した臭気を吸着する排気フィルター（活性炭）と一緒に、WFEは再循環ユニットとして使用されます。排気の排出は必要ありません。
FT12
圧縮空気ホースを取り外すには、クイックカップリングのリコリースリングを押し、ホースを引き抜きます。
取り付けられた 3 段のフィルターには、ファインダストフィルター F7、パーティクルフィルター、ブロードバンドガスフィルター（活性炭 50%、ピューラテックス 50%）が含まれていて、この組み合わせではんだヒュームの抽出に最適です。粒子フィルターとガスフィルターは、メインフィルターカートリッジに含まれています。どちらのフィルターエレメントも使い捨てタイプであるため、ファインダストフィルター（プレフィルター）を数回交換することが可能です。メインフィルターカートリッジは、最大 12ヵ月後に交換する必要があります。
圧縮空気が生成した臭気を吸着する排気フィルター（活性炭）と一緒に、FT12は再循環ユニットとして使用されます。排気の排出は必要ありません。
⚠️ WARNING
抽出システムを使用する場合でも、職場の法定汚染物質規制値を遵守し、オペレーターが抽出システムを定期的にチェックする必要があります。
お手 入 れおよびメンテナンス
警告！
メンテナンス作業の前に、本機を減圧しておく必要があります。 機器の正常な機能を保証するために、FEハンダコテのバキュームパイプと吸引ホースを定期的に清掃してください。吸引パイプの汚れが著しい場合、フラックスの残滓が除去されまで気密構造のタンク内に洗浄剤（エチルアルコール）と一緒に浸けてください。
警告！
洗浄剤を使用する場合、取り扱いに関する安全規制法令を遵守してください。洗浄剤は特別廃棄物として処理してください。 洗浄した FE はんだこてが抽出力が足りなくなった場合は、フィルターを点検する必要があります。
タインフィルターを交換する前に、プレフィルターを数回交換することができます。
Weller のオリジナルフィルターを正しく使用すれば、粒子フィルターとブロードバンドガスフィルターの耐用年数は一致します。
新しいメインフィルターカートリッジを取り付ける前に、インストール日を記入しておく必要があります。本機の組み立ては、逆の順序で行います。
警告: フィルターを挿入するときは、正しい順序と取り付ける位置に注意してください。汚れたフィルターは有害廃棄物として処理する必要があります。
修理はWeller製品のトレーニングを受けた専門員によって行わなければなりません。
オリジナル交換部品だけを使用してください。
使用される前に、用語「保証」を使用して書面で品質又は耐久性保証を提供することを除き、我々は我々が提供した保証によって引き起こされる損害賠償に対しての一切の責任を負いません。不適切な使用又は許認かない者の装置改造によって引き起こされる装置の破損については、一切の保証は全て無効になります。記載の技術、仕様情報は予告なく変更になることがございます。
更に多くの情報が必要な場合は弊社ホームページをご覧ください
www.weller-tools.com

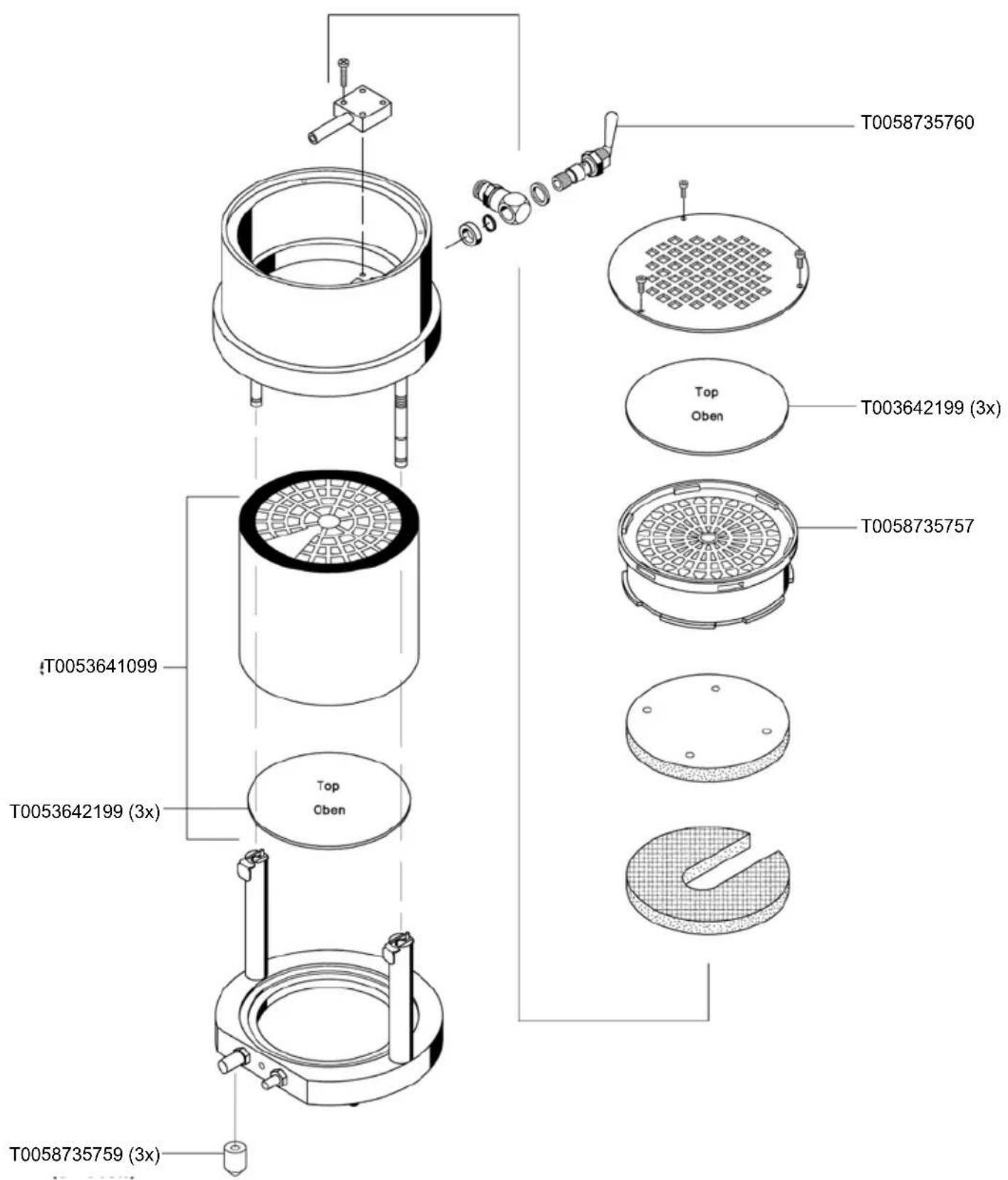

フィルター交換
MIN 1x
浮遊物質フィルターと広帯域ガスフィルターは相互調整が行われているため、コンパクトフィルターとして一緒に交換します。アインダストフィルター（フィルターマット）はコンパクトフィルターのプレフィルター段階にあたるため、さらに頻繁に交換します。少なくとも、ファインダストフィルターを10回交換するごとに、コンパクトフィルターを至急交換されることをおすすめし
ます。
フィルターシステムを正常に機能させるには、以下の場合にフィルターを交換する必要があります:
1年に1回以上、または
作業エリアにおける平均的な濃度が許容範囲を上回った場合、または
メンテナンススケジュール通り
汚れたフィルターは必ず特別廃棄物として処理されなければなりません。適切な保護服を着用してください。
注意事項
さまざまな種類のフラックス、フラックスの構成成分ならびに吸引された空気中の多様な塵埃の粒子は、フィルターの耐用年数を著しく縮める可能性があります。接着剤の蒸気を吸引するに際は、広帯域ガスフィルター（浮遊物質フィルターなし）を使用してください。
保証規定証
装置が引き渡されてから一年以上となる場合、購入者はツールの物理的欠陥で損害賠償を請求してはならない。この規定は購入者の§§ 478, 479 BGB (ドイツ連邦法律広報)による損害賠償請求に適用しません。
テクニカルデータ
| ハンダヒューム吸煙機 | WFE | FT12 | |
| 運転圧力ス圧縮空気(オイルフリー、psiドライ)) | bar | 3,5 - 650 - 87 | 3,5 - 750- 100 |
| 圧縮空気接続(圧縮空気ホース 外径) | mmInch | 60,24 | 60,24 |
| 直径 | mmInch | 1405,51 | 1204,78 |
| 高さ | mmInch | 2007,9 | 2007,9 |
| 重量 | kglb | 2,75,9 | 1,53,3 |
| 最大流量 / 1 ハンダゴテ | l/minSCFH | 30 | 1327 |
| 1m離れたところでの騒音レベル | dB(A) | 39 | 37 |
| 最大処理能力 | 1 ~ 2 台の作業台 | ||
| コンバインフィルター:粒子フィルターがクラス E12 (以前は H13)広帯域ガスフィルター ((50 % 活性炭 50 % プラテックス)) | |||
| プレフィルター:ファインダストフィルター クラス F7 | |||
シンボルマーク
注意！
取扱説明書をお読みください!
ESD に配慮した設計および ESD に配慮した作業場所
挟まれる危険
廃棄
電気製品および電子機器の廃棄物は、別々に収集し、処分する必要があります。処分前に、機器から光源を取り外してください。地元の自治体や専門店に、リサイクルセンターや収集場所について問い合わせてください。地域の規定によっては、小売業者が電気製品や電子機器を無料で回収する義務を負う場合があります。あなたの電気製品や電子機器の再利用とリサイクルにより、原材料需要を減らすことができます。電気製品および電子機器には、再利用可能な貴重な材料が含まれており、適切でない処分方法により、環境および健康に悪影響を及ぼす可能性があります。廃棄物に含まれる個人情報を削除してから、処分してください。 交換した機器部品、フィルター、あるいは古い機器は、各国の規定に従って廃棄してください。
汚れたフィルターは必ず特別廃棄物として処理されなければなりません。
CE 適合マーク
英国の適合マーク
WFE
我々はここに以下のとおり宣言する：本明細書に記載された製品は、次のガイドラインに準拠している：
符合标准说明原件
我方特此声明：所述产品符合以下规范：
2014/30/EU, 2011/65/EU, 2006/42/EG
Besigheim, 2023-09-06
