FT 12 - Hegesztőgép Weller - Ingyenes használati útmutató

Terméktípus	Forrasztási füstelszívó rendszer
Márka	Weller
Modell	FT 12
Méretek (magasság × átmérő)	200 mm × 140 mm
Súly	2,7 kg
Üzemi nyomás (száraz, olajmentes sűrített levegő)	3,5 - 6 bar (50 - 87 psi)
Maximális visszaszívott térfogat (forrasztópákánként)	30 l/min
Zajszint 1 m távolságban	39 dB(A)
Maximális kapacitás	1-2 munkaállomás
Kompakt szűrő (részecske + gáz)	E12 osztályú részecskeszűrő, szélessávú gázszűrő (50% aktív szén, 50% Puratex)
Előszűrő	F7 osztályú finompor szűrő
Működési típus	Keringtetés kipufogó levegőszűrővel (aktív szén)
Tápellátás	Sűrített levegő 3,5-6 bar, nincs elektromos tápellátás
Karbantartás	Vákuumtömlő és szívócső rendszeres tisztítása; előszűrő és kompakt szűrő cseréje
Kompakt szűrő cseréje	Évente legalább egyszer, vagy 10 előszűrőcsere után
Biztonság	Ne szívjon be éghető gázokat vagy folyadékokat; tartsa be a szennyezőanyag-határértékeket
Alkatrészek és javíthatóság	Eredeti Weller szűrők; javítás csak képzett személyzet számára
Garancia	12 hónap gyártási hibákra

Gyakran ismételt kérdések - FT 12 Weller

Hogyan kell telepíteni a Weller FT 12-t?

Csatlakoztassa a rendszert tiszta, száraz sűrített levegőhöz (3,5-6 bar). Csatlakoztassa a FE forrasztópákák vákuumtömlőit közvetlenül. Elzáró szelep is beépíthető. A csatlakozási rajzokat lásd a kézikönyvben.

Milyen szűrőket használ az FT 12?

Az FT 12 egy kompakt szűrőt használ, amely E12 osztályú részecskeszűrőből és szélessávú gázszűrőből (50% aktív szén, 50% Puratex) áll. Egy előszűrő (F7 osztályú finompor szűrő) is be van építve.

Milyen gyakran kell cserélni a szűrőket?

Az előszűrő többször cserélhető a kompakt szűrő előtt. A kompakt szűrőt évente legalább egyszer vagy 10 előszűrőcsere után kell cserélni, illetve ha a koncentráció határértékeket túllépik.

Szívhatok más füstöket, mint a forrasztási füst?

Nem, az FT 12 kizárólag forrasztási füstökre készült. Nem szívhat be éghető gázokat, folyadékokat vagy a szűrőközeghez nem illő részecskéket.

Mi az FT 12 zajszintje?

A zajszint 1 méter távolságban 39 dB(A), ami csendes működést biztosít normál használat során.

Az FT 12-hez szükséges elektromos tápellátás?

Nem, kizárólag sűrített levegővel működik (3,5-6 bar). Nincs szükség elektromos csatlakozásra.

Hogyan tisztítsam az elszívó rendszert?

Rendszeresen tisztítsa a vákuumtömlőt és a szívócsövet a forrasztópákán. Erős szennyeződés esetén áztassa a csövet tisztító alkoholba egy zárt edényben. Tartsa be az alkoholokra vonatkozó biztonsági előírásokat.

Használhatom az FT 12-t keringtető üzemmódban?

Igen, a kipufogó levegőszűrőnek (aktív szén) köszönhetően a levegőt megszűri és visszavezeti a helyiségbe, nincs szükség külső kivezetésre.

Mit tegyek, ha csökken a szívóteljesítmény?

Először ellenőrizze az előszűrő állapotát. Szükség esetén cserélje ki. Ha a probléma továbbra is fennáll, ellenőrizze a kompakt szűrőt és a sűrítettlevegő-csatlakozásokat.

Hol találok pótalkatrészeket az FT 12-hez?

Csak eredeti Weller alkatrészeket használjon. Látogasson el a www.weller-tools.com oldalra, vagy lépjen kapcsolatba egy hivatalos forgalmazóval.

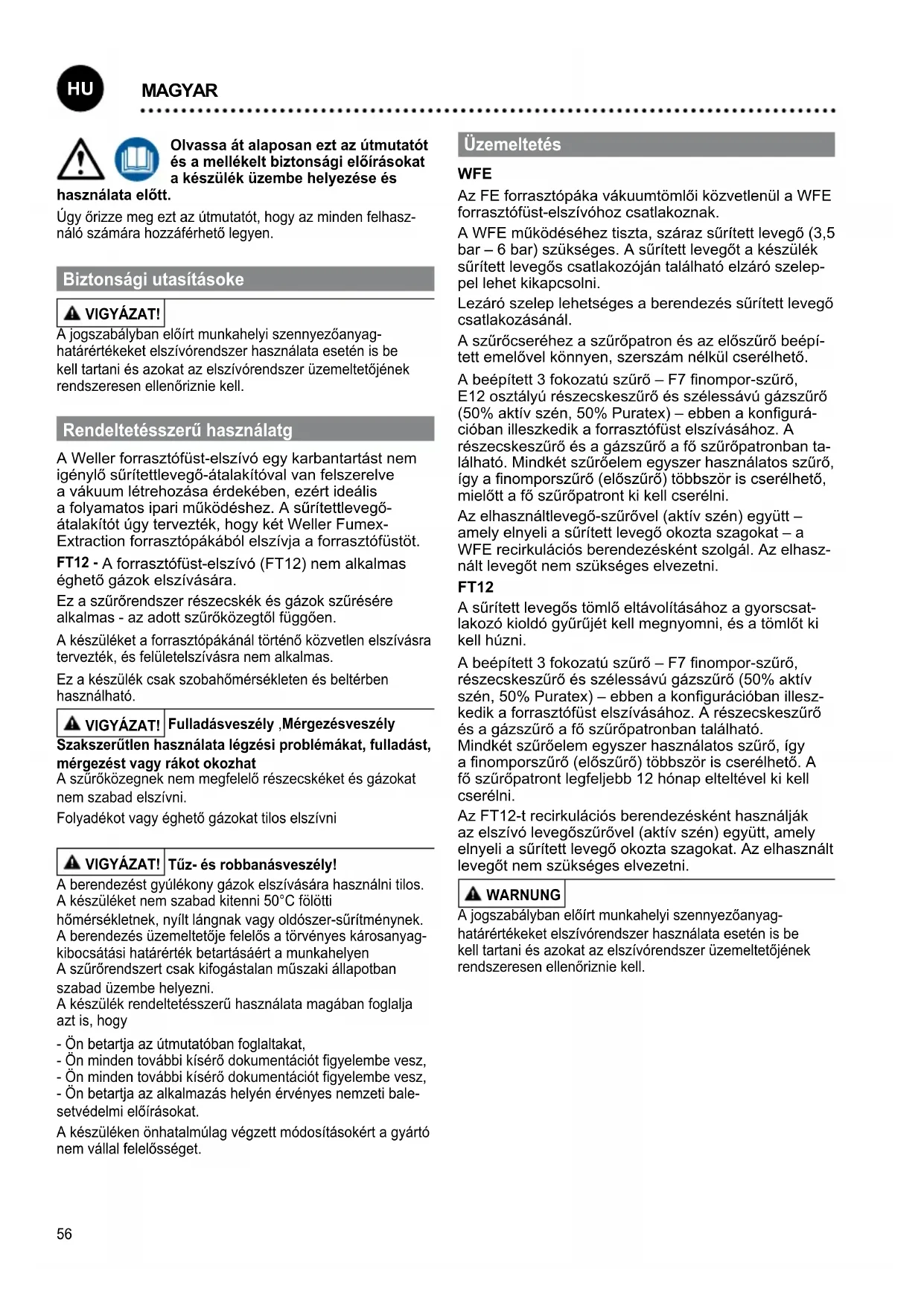

HASZNÁLATI ÚTMUTATÓ FT 12 Weller

HU Eredeti használati utasítás fordítása

Olvassa át alaposan ezt az útmutatót és a mellékelt biztonsági előírásokat a készülék üzembe helyezése és

használata előtt.

Úgy őrizze meg ezt az útmutatót, hogy az minden felhasználó számára hozzáférhető legyen.

Biztonsági utasításoke

VIGYÁZAT!

A jogszabályban előírt munkahelyi szennyezőanyaghatárértékeket elszívórendszer használata esetén is be kell tartani és azokat az elszívórendszer üzemeltetőjének rendszeresen ellenőriznie kell.

Rendeltetésszerű használatg

A Weller forrasztófüst-elszívó egy karbantartást nem igénylő sürítettlevegő-átalakítóval van felszerelve a vákuum létrehozása érdekében, ezért ideális a folyamatos ipari működéshez. A sürítettlevegő- átalakítót úgy tervezték, hogy két Weller Fumex- Extraction forrasztópákából elszívja a forrasztófüstöt.

FT12 - A forrasztófüst-elszívó (FT12) nem alkalmas éghető gázok elszívására.

Ez a szürörendszer részecskék és gázok szürésére alkalmas - az adott szüröközegtöl függően.

A készüléket a forrasztópákánál történő közvetlen elszívásra tervezték, és felületelszívásra nem alkalmas.

Ez a készülék csak szobahömérsékleten és beltérben használható.

VIGYÁZAT!

Fulladásveszély, Mérgezésveszély

Szakszerütlen használata légzési problémákat, fulladást, mérgezést vagy rákot okozhat

A szűrőközegnek nem megfelelő részecskéket és gázokat nem szabad elszívni.

Folyadékot vagy éghető gázokat tilos elszívni

VIGYÁZAT!

Tüz- és robbanásveszély!

A berendezést gyúlékony gázok elszívására használni tilos.

A készüléket nem szabad kitenni 50°C fölötti

hőmérsékletnek, nyílt lángnak vagy oldószer-sűrítménynek. A berendezés üzemeltetője felelős a törvényes károsanyagkibocsátási határérték betartásáért a munkahelyen A szűrőrendszert csak kifogástalan műszaki állapotban szabad üzembe helyezni.

A készülék rendeltetésszerű használata magában foglalja azt is, hogy

• Ön betartja az útmutatóban foglaltakat,
• Ön minden további kísérő dokumentációt figyelembe vesz,
• Ön minden további kísérő dokumentációt figyelembe vesz,
• Ön betartja az alkalmazás helyén érvényes nemzeti bale-setvédelmi előírásokat.

A készüléken önhatalmúlag végzett módosításokért a gyártó nem vállal felelősséget.

Üzemeltetés

WFE

Az FE forrasztópáka vákuumtömlői közvetlenül a WFE forrasztófüst-elszívóhoz csatlakoznak.

A WFE működéséhez tiszta, száraz sürített levegő (3,5 bar – 6 bar) szükséges. A sürített levegőt a készülék sürített levegős csatlakozóján található elzáró szeleppel lehet kikapcsolni.

Lezáró szelep lehetséges a berendezés sűrített levegő csatlakozásánál.

A szűrőcseréhez a szűrőpatron és az előszűrő beépített emelővel könnyen, szerszám nélkül cserélhető.

A beépített 3 fokozatú szűrő – F7 finompor-szűrő, E12 osztályú részecskeszűrő és szélessávú gázszűrő (50% aktív szén, 50% Puratex) – ebben a konfigurációban illeszkedik a forrasztófüst elszívásához. A részecskeszűrő és a gázszűrő a fő szűrőpatronban található. Mindkét szűrőelem egyszer használatos szűrő, így a finomporszűrő (előszűrő) többször is cserélhető, mielőtt a fő szűrőpatront ki kell cserélni.

Az elhasználtlevegő-szűrővel (aktív szén) együtt – amely elnyeli a sürített levegő okozta szagokat – a WFE recirkulációs berendezésként szolgál. Az elhasznált levegőt nem szükséges elvezetni.

FT12

A sürített levegős tömlő eltávolításához a gyorscsatlakozó kioldó gyűrűjét kell megnyomni, és a tömlőt ki kell húzni.

A beépített 3 fokozatú szűrő – F7 finompor-szűrő, részecskeszűrő és szélessávú gázszűrő (50% aktív szén, 50% Puratex) – ebben a konfigurációban illeszkedik a forrasztófüst elszívásához. A részecskeszűrő és a gázszűrő a fő szűrőpatronban található. Mindkét szűrőelem egyszer használatos szűrő, így a finomporszűrő (előszűrő) többször is cserélhető. A fő szűrőpatront legfeljebb 12 hónap elteltével ki kell cserélni.

Az FT12-t recirkulációs berendezésként használják az elszívó levegőszűrővel (aktív szén) együtt, amely elnyeli a sürített levegő okozta szagokat. Az elhasznált levegőt nem szükséges elvezetni.

WARNING

A jogszabályban előírt munkahelyi szennyezőanyaghatárértékeket elszívórendszer használata esetén is be kell tartani és azokat az elszívórendszer üzemeltetőjének rendszeresen ellenőriznie kell.

Ápolás és karbantartás

VIGYÁZAT!

A karbantartási munkák előtt a készüléket nyomásmentesí- teni kell.

A készülék kifogástalan működése érdekében az FE forrasztópáka vákuumcsövét és elszívótömlőjét rendszeresen tisztítani kell. Erős szennyeződés esetén tegye az elszívócsövet egy tisztító-alkohollal (spiritusszal) töltött gáztömören lezárt tartályba, amíg a folyasztószer maradványai fel nem oldódnak.

VIGYÁZAT!

Tisztítószer használata esetén tartsa be a szer kezelésére vonatkozó törvényi biztonsági előírásokat. A tisztítószert veszélyes hulladékként kell kezelni.

Ha az elszívó kapacitás megtisztított FE forrasztópákák esetén már nem elegendő, akkor ellenőrizni kell a szűrőket.

Az előszűrő több alkalommal is cserélhető, mielőtt a főszűrőt ki kell cserélni.

Az eredeti Weller szürök rendeltetésszerű használata esetén a részecskeszűrő és a szélessávú gázszűrő élettartama megegyezik.

Az új fő szűrőpatron beszerelése előtt a patronra rá kell vezetni a beszerelés dátumát. A készülék összeszerelése fordított sorrendben történik.

Figyelmeztetés: A szűrők behelyezésekor ügyeljen a helyes sorrendre és beépítési helyzetre. A szennyezett szűrőket veszélyes hulladékként kell kezelni.

Csak a Weller által kiképzett személyzet végezhet javításokat a készüléken.

Csak eredeti WELLER alkatrészeket használjon.

Szüröcsere

A lebegő részecskék szűrője és az univerzális gázszűrő egymáshoz van illesztve, így kompakt szűrőként együtt cserélhetők. A finom-porszűrő (szűrőszövet), a kompakt szűrő előszűrője, és ezért gyakrabban kell cserélni.

A finompor-szürő legalább minden tizedik cseréje esetén erösen ajánlott a

kompakt szűrő cseréje is.

A szűrőrendszer szabályos működéséhez a következőképpen kell cserélni a szűrőt:

• legalább évente egyszer
• a megengedett átlagos munkahelyi koncentráció túllépésekor, vagy
  • a karbantartási terv szerint

A szennyezett szűrőket veszélyes hulladékként kell kezelni. Viseljen megfelelő védőfelszerelést.

Figyelmeztetés

Különböző folyasztószerek, folyasztószer-összetevők valamint a beszívott levegő különböző porai lényegesen csökkenthetik a szűrő élettartamát. Ragasztógőzök elszívása esetén (lebegő részecskék szűrője nélküli) univerzális gázszűrót kell használni.

Garancia

A vevő szavatossági igényei a készülék vevőhöz történt kiszállításától számított egy év után elévülnek. Ez nem vonatkozik a vevő BGB (Német Szövetségi PTK) §§ 478, 479 szerinti viszontkereseti igényére.

Az általunk rendelkezésre bocsátott garancia értelmében csak akkor állunk jót, ha a készülék tulajdonságaira és tartósságára vonatkozó garanciát írásba foglaltuk és a „Garancia“ fogalma alatt bocsátottuk ki.

A garancia érvényét veszíti szakszerűtlen használat esetén, illetve ha szakképzetlen személyek végeznek rajta módosításokat.

A müszaki változtatások jogát fenntartjuk! További információkért kérjük, látogasson el a weboldalra www.weller-tools.com

Műszaki Adatok

Forrasztásifüst-elszívó WFE FT12
Üzemi nyomás (olajmentes, száraz sűrített levegő)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Sűrítettlevegő-csatlakozó (sűrített levegő-tömlő külső átmérőjű)	mmInch	60,24	60,24
Átmérő mm	Inch	1405,51	1204,78
Magasság mm	Inch	2007,9	2007,9
Tömeg kg	lb	2,75,9	1,53,3
Max. szállítási mennyiség / 1 Forrasztópáka	I / min SCFH	30 13	27
Zajszint 1 m távolságban dB(A) 39 37
Max. kapacitás 1 - 2 munkahely
Kompakt szűrő:Részecskeszűrő E12 (korábban H13) osztály Széles sávú gázszűrő ((50 % AKF, 50 % Puratex))
Előszűrő:F7 osztályú finomporszűrő

Szimbólumok

Figyelem!

Olvassa el a kezelési útmutatót!

Elektrosztatikusan veszélyeztetett alkatrészekhez alkalmas dizájn és munkahely

Zúzódásveszély

Ártalmatlanítás

Az elektromos és elektronikus berendezések hulladékait elkülönítve kell gyűjteni és ártalmatlanítani. Az ártalmatlanítás előtt távolítsa el az izzókat a berendezésekből. A helyi hatóságoknál vagy szakkereskedőjénél tájékozódjon a hulladékudvarokról és gyűjtőhelyekről. A helyi rendelkezésektől függően a kiskereskedők kötelesek lehetnek az elektromos és elektronikus berendezések hulladékait ingyenesen visszavenni. Az elektromos és elektronikus berendezések hulladékainak újrahasználatával és újrahasznosításával járuljon hozzá a nyersanyagszükséglet csökkentéséhez. Az elektromos és elektronikus berendezések hulladékai értékes újrahasznosítható anyagokat tartalmaznak, melyek környezetvédelmi szempontból nem megfelelő ártalmatlanítás esetén negatív hatással lehetnek a környezetre és az Ön egészségére. Ártalmatlanítás előtt törölje a használt készüléken lévő lehetséges személyes adatokat. A kicserélt készülékalkatrészeket, szűrőt vagy a használt készüléket az Ön országának előírásai szerint ártalmatlanítsa.

A szennyezett szűrőket veszélyes hulladékként kell kezelni.

CE-jelölés

Egyesült királyságbeli megfelelőségi jelölés

Pred uvedením do činnosti a pred prácou s prístrojom si preštuđujte dôkladne tento návod a priložené

HU EU-megfelelőségi nyilatkozat

Kijelentjük, hogy a megnevezett termékek teljesítik a következő irányelvek előírásait:

A műszaki dokumentáció összeállítására jogosult személy.
