Produkta veids	Lodēšanas dūmu nosūkšanas sistēma
Zīmols	Weller
Modelis	FT 12
Izmēri (augstums × diametrs)	200 mm × 140 mm
Svars	2,7 kg
Darba spiediens (sauss, bez eļļas saspiests gaiss)	3,5 - 6 bar (50 - 87 psi)
Maksimālais izvadītais tilpums (uz lodāmuru)	30 l/min
Trokšņa līmenis 1 m attālumā	39 dB(A)
Maksimālā jauda	1 līdz 2 darba vietas
Kompaktais filtrs (daļiņas + gāzes)	E12 klases daļiņu filtrs, platjoslas gāzes filtrs (50 % aktīvā ogle, 50 % Puratex)
Priekšfiltrs	F7 klases smalko putekļu filtrs
Darbības veids	Cirkulācija ar izplūdes gaisa filtru (aktīvā ogle)
Barošana	Saspiests gaiss 3,5 - 6 bar, nav nepieciešams elektriskais pieslēgums
Apkope	Regulāra vakuuma šļūtenes un sūkšanas caurules tīrīšana; priekšfiltra un kompaktā filtra nomaiņa
Kompaktā filtra nomaiņa	Vismaz reizi gadā vai pēc 10 priekšfiltra nomaiņām
Drošība	Neiesūkt degošas gāzes vai šķidrumus; ievērot piesārņotāju robežvērtības
Rezerves daļas un remontspēja	Weller oriģinālie filtri; remonts tikai apmācītam personālam
Garantija	12 mēneši pret ražošanas defektiem

Bieži uzdotie jautājumi - FT 12 Weller

Kā uzstādīt Weller FT 12?

Pievienojiet sistēmu tīram un sausam saspiestā gaisa padevei (3,5 līdz 6 bar). Pievienojiet lodāmuru FE vakuuma šļūtenes tieši. Var uzstādīt noslēgšanas vārstu. Skatiet rokasgrāmatu par savienojuma shēmām.

Kādi filtru veidi tiek izmantoti FT 12?

FT 12 izmanto kompakto filtru, kas ietver E12 klases daļiņu filtru un platjoslas gāzes filtru (50 % aktīvā ogle, 50 % Puratex). Ir uzstādīts arī priekšfiltrs F7 klase smalkajiem putekļiem.

Cik bieži jāmaina filtri?

Priekšfiltrs var tikt nomainīts vairākas reizes pirms kompaktā filtra. Kompaktais filtrs jāmaina vismaz reizi gadā vai pēc 10 priekšfiltra nomaiņām, vai ja tiek pārsniegtas koncentrācijas robežvērtības.

Vai es varu iesūkt citus dūmus, ne tikai lodēšanas?

Nē, FT 12 ir paredzēts tikai lodēšanas dūmiem. Tas nevar iesūkt degošas gāzes, šķidrumus vai daļiņas, kas nav piemērotas filtru videi.

Kāds ir FT 12 trokšņa līmenis?

Trokšņa līmenis 1 metra attālumā ir 39 dB(A), kas padara to klusu normālā lietošanā.

Vai FT 12 nepieciešama elektriskā barošana?

Nē, tas darbojas tikai ar saspiestu gaisu (3,5 līdz 6 bar). Nav nepieciešams elektriskais pieslēgums.

Kā tīrīt nosūkšanas sistēmu?

Regulāri tīriet lodāmura vakuuma šļūteni un sūkšanas cauruli. Ja piesārņojums ir liels, iegremdējiet cauruli tīrīšanas spirtā slēgtā traukā. Ievērojiet drošības norādījumus par spirtiem.

Vai es varu izmantot FT 12 cirkulācijas režīmā?

Jā, pateicoties izplūdes gaisa filtram ar aktīvo ogli, gaiss tiek filtrēts un atgriezts telpā bez nepieciešamības izvadīt to ārā.

Ko darīt, ja samazinās sūkšanas jauda?

Vispirms pārbaudiet priekšfiltra stāvokli. Ja nepieciešams, nomainiet to. Ja problēma turpinās, pārbaudiet kompakto filtru un saspiestā gaisa savienojumus.

Kur es varu atrast rezerves daļas FT 12?

Izmantojiet tikai Weller oriģinālās daļas. Apmeklējiet vietni www.weller-tools.com vai sazinieties ar pilnvarotu izplatītāju.

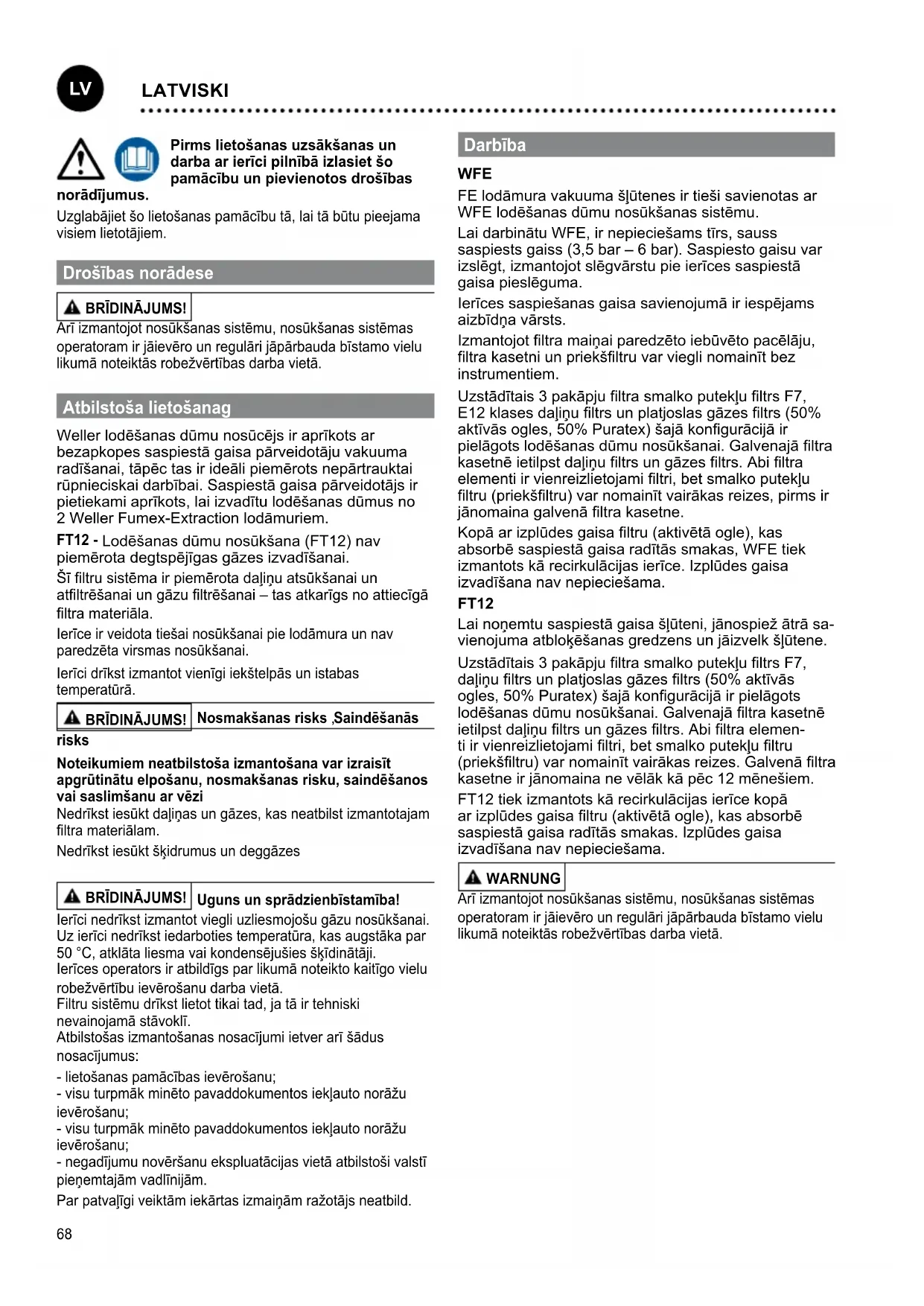

LIETOŠANAS INSTRUKCIJA FT 12 Weller

Pirms lietošanas uzsākšanas un darba ar ierīci pilnībā izlasiet šo pamācību un pievienotos drošības

norādījumus.

Uzglabājiet šo lietošanas pamācību tā, lai tā būtu pieejama visiem lietotājiem.

Drošības norādese

BRĪDINĀJUMS!

Arī izmantojot nosūkšanas sistēmu, nosūkšanas sistēmas operatoram ir jāievēro un regulāri jāpārbauda bīstamo vielu likumā noteiktās robežvērtības darba vietā.

Atbilstoša lietošanag

Weller lodēšanas dūmu nosūcējs ir aprīkots ar bezapkopes saspiestā gaisa pārveidotāju vakuuma radīšanai, tāpēc tas ir ideāli piemērots nepārtrauktai rūpnieciskai darbībai. Saspiestā gaisa pārveidotājs ir pietiekami aprīkots, lai izvadītu lodēšanas dūmus no 2 Weller Fumex-Extraction lodāmuriem.

FT12 - Lodēšanas dūmu nosūkšana (FT12) nav piemērota degtspējīgas gāzes izvadīšanai.

Šī filtru sistēma ir piemērota dalīņu atsūkšanai un atfiltrēšanai un gāzu filtrēšanai – tas atkarīgs no attiecīgā filtra materiāla.

Ierīce ir veidota tiešai nosūkšanai pie lodāmura un nav paredzēta virsmas nosūkšanai.

Ierīci drīkst izmantot vienīgi iekštelpās un istabas temperatūrā.

BRĪDINĀJUMS!

Nosmakšanas risks, Saindēšanās

risks

Noteikumiem neatbilstoša izmantošana var izraisīt apgrūtinātu elpošanu, nosmakšanas risku, saindēšanos vai saslimšanu ar vēzi

Nedrikst iesükt dalinas un gāzes, kas neatbilst izmantotajam filtra materiālam.

Nedrikst iesūkt škidrumus un deggāzes

BRĪDINĀJUMS!

Uguns un sprādzienbīstamība!

Ierīci nedrīkst izmantot viegli uzliesmojošu gāzu nosūkšanai. Uz ierīci nedrīkst iedarboties temperatūra, kas augstāka par 50 °C, atklāta liesma vai kondensējušies šķīdinātāji. Ierīces operators ir atbildīgs par likumā noteikto kaitīgo vielu robežvērtību ievērošanu darba vietā.

Filtru sistēmu drīkst lietot tikai tad, ja tā ir tehniski nevainojamā stāvoklī.

Atbilstošas izmantošanas nosacijumi ietver arī šādus nosacijumus:

• lietošanas pamācības ievērošanu;
• visu turpmāk minēto pavaddokumentos iekļauto norāžu ievērošanu;
• visu turpmāk minēto pavaddokumentos iekļauto norāžu ievērošanu;
• negadījumu novēršanu ekspluatācijas vietā atbilstoši valstī pienemtajām vadlīnijām.

Par patvalīgi veiktām iekārtas izmaiņām ražotājs neatbild.

Darbība

WFE

FE lodāmura vakuuma šljūtenes ir tieši savienotas ar WFE lodēšanas dūmu nosūkšanas sistēmu.

Lai darbinātu WFE, ir nepieciešams tīrs, sauss saspiests gaiss (3,5 bar – 6 bar). Saspiesto gaisu var izslēgt, izmantojot slēgvārstu pie ierīces saspiestā gaisa pieslēguma.

lerīces saspiešanas gaisa savienojumā ir iespējams aizbīdņa vārsts.

Izmantojot filtra maiņai paredzēto iebūvēto pacēlāju, filtra kasetni un priekšfiltru var viegli nomainīt bez instrumentiem.

Uzstādītais 3 pakāpju filtra smalko putekļu filtrs F7, E12 klases dāļņu filtrs un platjoslas gāzes filtrs (50% aktīvās ogles, 50% Puratex) šajā konfigurācijā ir pielāgots lodēšanas dūmu nosūkšanai. Galvenajā filtra kasetnē ietilpst dāļņu filtrs un gāzes filtrs. Abi filtra elementi ir vienreizlietojami filtri, bet smalko putekļu filtru (priekšfiltru) var nomainīt vairākas reizes, pirms ir jānomaina galvenā filtra kasetne.

Kopā ar izplūdes gaisa filtru (aktivētā ogle), kas absorbē saspiestā gaisa radītās smakas, WFE tiek izmantots kā recirkulācijas ierīce. Izplūdes gaisa izvadīšana nav nepieciešama.

FT12

Lai nonemtu saspiestā gaisa šlūteni, jānospiež ātrā savienojuma atblokēšanas gredzens un jāizvelk šljutene.

Uzstādītais 3 pakāpju filtra smalko putekļu filtrs F7, daļiņu filtrs un platjoslas gāzes filtrs (50% aktīvās ogles, 50% Puratex) šajā konfigurācijā ir pielāgots lodēšanas dūmu nosūkšanai. Galvenajā filtra kasetnē ietilpst daļiņu filtrs un gāzes filtrs. Abi filtra elementi ir vienreizlietojami filtri, bet smalko putekļu filtru (priekšfiltru) var nomainīt vairākas reizes. Galvenā filtra kasetne ir jānomaina ne vēlāk kā pēc 12 mēnešiem.

FT12 tiek izmantots kā recirkulācijas ierīce kopā ar izplūdes gaisa filtru (aktivētā ogle), kas absorbē saspiestā gaisa radītās smakas. Izplūdes gaisa izvadīšana nav nepieciešama.

WARNUNG

Arī izmantojot nosūkšanas sistēmu, nosūkšanas sistēmas operatoram ir jäievēro un regulāri jāpārbauda bīstamo vielu likumā noteiktās robežvērtības darba vietā.

Apkope un kopšana

⚠ BRĪDINĀJUMS!

Pirms apkopes darbiem ierīce jāatbrīvo no spiediena.

Lai nodrošinātu iekārtas nevainojamu darbību, regulāri jātīra FE lodāmura vakuuma caurule un atsūces caurule. Stipra piesārņojuma gadījumā atsūces cauruli var ievietot noslēgtā tvertnē ar alkoholu saturošu attīrīšanas škīdumu (spirtā) līdz lodēšanas sārņu pilnīgai izškīdināšanai.

⚠ BRĪDINĀJUMS!

Izveloties attīrīšanas škīdumu, stingri jāievēro obligātie lietošanas drošības noteikumi. Tīrīšanas līdzeklis jāuzskata par bīstamiem atkritumiem.

Ja notīrītiem FE lodāmuriem nosūkšanas jauda vairs nav pietiekama, ir jāpārbauda filtri.

Priekšfiltru var nomainīt vairākas reizes, pirms ir jāmaina galvenais filtrs.

Ja originālie Weller filtri tiek izmantoti pareizi, daļinų filtra un platjoslas gāzes filtra kalpošanas laiks ir vienāds.

Pirms jaunas galvenā filtra kasetnes uzstādīšanas uz tās ir jānorāda uzstādīšanas datums. lerīces montāža tiek veikta pretējā secībā.

Bridinājums. levietojot filtrus, pievērsiet uzmanību pareizai secībai un iebūvēšanas pozīcijai. Ar netīrajiem filtriem ir jārīkojas kā ar bīstamiem atkritumiem.

Remontu uzticiet „Weller” speciālistiem.

Izmantojiet tikai originālās „WELLER” rezerves daļas.

Filtranomaina

MIN 1x

Sīko dājīņu filtrs un platjoslas gāzes filtrs ir savstarpēji saskaņoti, un tie jānomaina reizē ar kompakto filtru.

Smalko putekļu filtrs (filtra ieliktnis) ir kompaktā filtra priekšfiltra pakāpe, un tas ir jāmaina biežāk.

Vēlākais pēc katras desmitās smalko putekļu filtra nomaiņas noteikti jānomaina arī kompaktais filtrs.

Lai filtru sistēma funkcionētu nevainojami, filtrs jāmaina::

• vismaz 1 reizi gadā vai
- tad, kad darbavietā ir pārsniegta vidējā pieļaujamā koncentrācija, vai
• saskaṇā ar apkopes plānu

Netīri filtri ir jāutilizē kā īpašie atkritumi. Izmantojiet piemērotu aizsargaprīkojumu.

Norāde

Dažādas plūstamības piedevas, plūstamības līdzekļu sastāvdaļas vai dažāds putekļu daudzums atsūknētajā gaisā var būtiski samazināt filtra darbmūža ilgumu. Atsūknējot līmes tvaikus, ir jāizmanto platjoslas gāzes filtrs (bez sīko daļiņu filtra).

Garantija

Pircēja prasības kompensēt iekārtas nepilnības ir spēkā gadu pēc iekārtas piegādes. Tas neattiecas uz pircēja pretprasībām atbilstoši Vācijas Civilkodeksa 478.- 479. § nosacījumiem.

Saskaņā ar sniegto garantiju mēs esam atbildīgi tikai tad, ja lietošanas vai glabāšanas garantija ir norādīta rakstiski un tekstā lietots jēdziens „Garantija”.

Garantija zaudē spēku, ja ierīce tiek izmantota neatbilstoši norādījumiem un nekvalificētas personas veic ierīces izmaiņas.

Paturam tiesības veikt tehniskās izmaiņas!

Informāciju skatiet vietnē

www.weller-tools.com

Tehniskie dati

Lodēšanas dūmuatsūknēšana		WFE FT12
Darba spiediens (sauss gaiss bez eljas daljinām)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Saspiestā gaisa pieslēgums (Saspiestā gaisa šļūtenes Ārējais diametrs ir)	mmInch	60,24	60,24
Diametrs mm	Inch	1405,51	1204,78
Augstums mm	Inch	2007,9	2007,9
Svars kg	lb	2,75,9	1,53,3
Maksimālais piegādātais daudzums / 1 Lodāmurs	I / min SCFH	30 13	27
Trokšņa līmenis 1 m attālumā	dB(A) 3	9 37
Maks. kapacitāte 1 - 2 darba vietas
Kompaktais filtrs: Dalīņu filtrs Klase E12 (iepriekš H13) Platjoslas gāzes filtrs ((50 % aktīvās ogles, 50 % „Puratex”))
Priekšfiltrs: F7 klases smalkais filtrs

Simboli

Uzmanību!

Izlasiet lietošanas rokasgrāmatu!

ESD atbilstīga konstrukcija un ESD atbilstīga darba vieta.

Saspiešanas bīstamība

Utilizacija

Elektrisko un elektronisko iekārtu atkritumi ir jāsavāc atseviški. Gaismas avotu atkritumi ir jānoņem no iekārtas. Sazinieties ar vietējo iestādi vai mazumtirgotāju, lai iegūtu padomus par otreizējo pārstrādi un savākšanas punktu. Atkarībā no vietējiem noteikumiem, mazumtirgotājiem var būt pienākums bez maksas pieņemt atpakal elektriskās, elektroniskās vai vecās iekārtas. Jūsu ieguldījums elektrisko un elektronisko iekārtu atkritumu atkārtotā izmantošanā un otreizējā pārstrādē palīdz samazināt pieprasījumu pēc izejvielām. Elektrisko un elektronisko iekārtu atkritumos ir vērtīgi, otreiz pārstrādājami materiāli, kas var negatīvi ietekmēt vidi un cilvēku veselību, ja tie netiek utilizēti videi draudzīgā veidā. No iekārtu atkritumiem izdzēsiet personāla datus, ja tādi ir. Nomainītas ierīces daļas, filtrus vai nolietotas ierīces utilizējiet saskaņā ar jūsu valstī spēkā esošajiem nosacījumiem.

Netīri filtri ir jāutilizē kā īpašie atkritumi.

CE markējums

Lielbritānijas atbilstības zīme

LV ES atbilstības deklarācija

Mēs deklarējam, ka norāditie produkti atbilst tālāk uzskaitīto regulu noteikumiem:
