FT 12 - Hitsauskone Weller - Ilmainen käyttöohje ja opas

Tuotetyyppi	Hitsaussavunpoistojärjestelmä
Merkki	Weller
Malli	FT 12
Mitat (korkeus × halkaisija)	200 mm × 140 mm
Paino	2,7 kg
Käyttöpaine (kuiva, öljytön paineilma)	3,5 - 6 bar (50 - 87 psi)
Enimmäistilavuusvirta (per juotoskolvi)	30 l/min
Äänitaso 1 m etäisyydellä	39 dB(A)
Enimmäiskapasiteetti	1-2 työasemaa
Kompaktisuodatin (hiukkaset + kaasut)	Hiukkassuodatin luokka E12, laajakaistakaasusuodatin (50 % aktiivihiiltä, 50 % Puratexia)
Esisuodatin	Hienopölysuodatin luokka F7
Toimintatyyppi	Kierrätys poistoilmasuodattimella (aktiivihiili)
Syöttö	Paineilma 3,5 - 6 bar, ei sähköliitäntää
Huolto	Imuletkun ja imuputken säännöllinen puhdistus; esisuodattimen ja kompaktisuodattimen vaihto
Kompaktisuodattimen vaihto	Vähintään kerran vuodessa tai 10 esisuodattimen vaihdon jälkeen
Turvallisuus	Älä ime palavia kaasuja tai nesteitä; noudata epäpuhtauksien raja-arvoja
Varaosat ja korjattavuus	Weller-alkuperäissuodattimet; korjaukset vain koulutetulle henkilöstölle
Takuu	12 kuukautta valmistusvirheitä vastaan

Usein kysytyt kysymykset - FT 12 Weller

Kuinka asennan Weller FT 12:n?

Liitä järjestelmä puhtaaseen ja kuivaan paineilmasyöttöön (3,5 - 6 bar). Liitä juotoskolvien FE imuletkut suoraan. Pysäytysventtiili voidaan asentaa. Katso kytkentäkaaviot käyttöohjeesta.

Minkä tyyppisiä suodattimia FT 12 käyttää?

FT 12 käyttää kompaktisuodatinta, joka sisältää hiukkassuodattimen luokka E12 ja laajakaistakaasusuodattimen (50 % aktiivihiiltä, 50 % Puratexia). Lisäksi on asennettu esisuodatin luokka F7 hienopölylle.

Kuinka usein suodattimet on vaihdettava?

Esisuodatin voidaan vaihtaa useita kertoja ennen kompaktisuodatinta. Kompaktisuodatin on vaihdettava vähintään kerran vuodessa tai 10 esisuodattimen vaihdon jälkeen, tai jos pitoisuusrajat ylittyvät.

Voinko imeä muita savuja kuin hitsaussavua?

Ei, FT 12 on suunniteltu vain hitsaussavulle. Sillä ei voi imeä palavia kaasuja, nesteitä tai suodatinmateriaaliin sopimattomia hiukkasia.

Mikä on FT 12:n äänitaso?

Äänitaso 1 metrin etäisyydellä on 39 dB(A), mikä tekee siitä hiljaisen normaalikäytössä.

Tarvitseeko FT 12 sähköliitännän?

Ei, se toimii vain paineilmalla (3,5 - 6 bar). Sähköliitäntää ei tarvita.

Miten puhdistan poistojärjestelmän?

Puhdista säännöllisesti imuletku ja juotoskolvin imuputki. Jos lika on runsasta, upota putki puhdistusalkoholiin suljetussa astiassa. Noudata alkoholien turvallisuusohjeita.

Voinko käyttää FT 12:ta kierrätystilassa?

Kyllä, poistoilmasuodattimen ansiosta ilma suodatetaan ja palautetaan huoneeseen ilman ulospuhallusta.

Mitä teen, jos imuteho heikkenee?

Tarkista ensin esisuodattimen kunto. Vaihda se tarvittaessa. Jos ongelma jatkuu, tarkista kompaktisuodatin ja paineilmayhteydet.

Mistä löydän varaosia FT 12:lle?

Käytä vain Weller-alkuperäisosia. Katso www.weller-tools.com tai ota yhteyttä valtuutettuun jakelijaan.

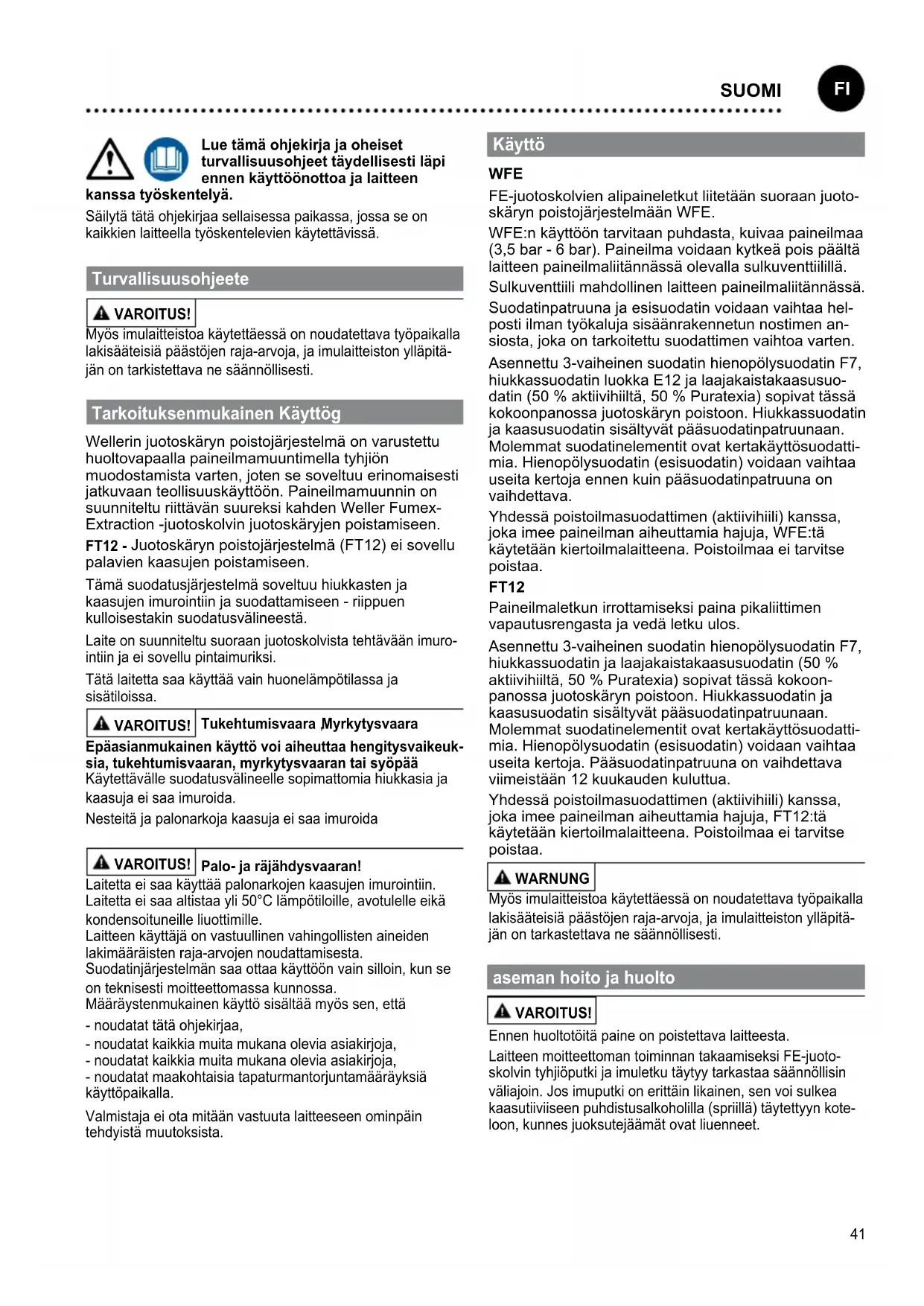

KÄYTTÖOHJE FT 12 Weller

FI Alkuperäisten ohjeiden käännös

Lue tämä ohjekirja ja oheiset turvallisuusohjeet täydellisesti läpi ennen käyttöönottoa ja laitteen

kanssa työskentelyä.

Säilytä tätä ohjekirjaa sellaisessa paikassa, jossa se on kaikkien laitteella työskentelevien käytettävissä.

Turvallisuusohjeete

VAROITUS!

Myös imulaitteistoa käytettäessä on noudatettava työpaikalla lakisääteisiä päästöjen raja-arvoja, ja imulaitteiston ylläpitäjän on tarkistettava ne säännöllisesti.

Tarkoituksenmukainen Käyttög

Wellerin juotoskäryn poistojärjestelmä on varustettu huoltovapaalla paineilmamuuntimella tyhjiön muodostamista varten, joten se soveltuu erinomaisesti jatkuvaan teollisuuskäyttöön. Paineilmamuunnin on suunniteltu riittävän suureksi kahden Weller Fumex-Extraction -juotoskolvin juotoskäryjen poistamiseen.

FT12 - Juotoskäryn poistojärjestelmä (FT12) ei sovellu palavien kaasujen poistamiseen.

Tämä suodatusjärjestelmä soveltuu hiukkasten ja kaasujen imurointiin ja suodattamiseen - riippuen kulloisestakin suodatusvälineestä.

Laite on suunniteltu suoraan juotoskolvista tehtävään imurointiin ja ei sovellu pintaimuriksi.

Tätä laitetta saa käyttää vain huonelämpötilassa ja sisätiloissa.

▲ VAROITUS! Tukehtumisvaara Myrkytysvaara

Epäasianmukainen käyttö voi aiheuttaa hengitysvaikeuksia, tukehtumisvaaran, myrkytysvaaran tai syöpää Käytettävälle suodatusvälineelle sopimattomia hiukkasia ja kaasuja ei saa imuroida.

Nesteitä ja palonarkoja kaasuja ei saa imuroida

⚠️ VAROITUS! Palo- ja räjähdysvaaran!

Laitetta ei saa käyttää palonarkojen kaasujen imurointiin. Laitetta ei saa altistaa yli 50°C lämpötiloille, avotulelle eikä kondensoituneille liuottimille. Laitteen käyttäjä on vastuullinen vahingollisten aineiden lakimääräisten raja-arvojen noudattamisesta. Suodatinjärjestelmän saa ottaa käyttöön vain silloin, kun se on teknisesti moitteettomassa kunnossa. Määräystenmukainen käyttö sisältää myös sen, että

• noudatat tätä ohjekirjaa,
• noudatat kaikkia muita mukana olevia asiakirjoja,
• noudatat kaikkia muita mukana olevia asiakirjoja,
• noudatat maakohtaisia tapaturmantorjuntamääräyksiä käyttöpaikalla.

Valmistaja ei ota mitään vastuuta laitteeseen ominpäin tehdyistä muutoksista.

Käyttö

WFE

FE-juotoskolvien alipaineletkut liitetään suoraan juotoskäryn poistojärjestelmään WFE.

WFE:n käyttöön tarvitaan puhdasta, kuivaa paineilmaa (3,5 bar - 6 bar). Paineilma voidaan kytkeä pois päältä laitteen paineilmaliitännässä olevalla sulkuventtiilillä.

Sulkuventtiili mahdollinen laitteen paineilmaliitännässä.

Suodatinpatruuna ja esisuodatin voidaan vaihtaa helposti ilman työkaluja sisäänrakennetun nostimen ansiosta, joka on tarkoitettu suodattimen vaihtoa varten.

Asennettu 3-vaiheinen suodatin hienopölysuodatin F7, hiukkassuodatin luokka E12 ja laajakaistakaasusuodatin (50 % aktiivihiltä, 50 % Puratexia) sopivat tässä kokoonpanossa juotoskäryn poistoon. Hiukkassuodatin ja kaasusuodatin sisältyvät pääsuodatinpatruunaan. Molemmat suodatinelementit ovat kertakäyttösuodattimia. Hienopölysuodatin (esisuodatin) voidaan vaihtaa useita kertoja ennen kuin pääsuodatinpatruuna on vaihdettava.

Yhdessä poistoilmasuodattimen (aktiivihili) kanssa, joka imee paineilman aiheuttamia hajuja, WFE:tä käytetään kiertoilmalaitteena. Poistoilmaa ei tarvitse poistaa.

FT12

Paineilmaletkun irrottamiseksi paina pikaliittimen vapautusrengasta ja vedä letku ulos.

Asennettu 3-vaiheinen suodatin hienopölysuodatin F7, hiukkassuodatin ja laajakaistakaasusuodatin (50 % aktiivihiiitä, 50 % Puratexia) sopivat tässä kokoonpanossa juotoskäryn poistoon. Hiukkassuodatin ja kaasusuodatin sisältyvät pääsuodatinpatruunaan. Molemmat suodatinelementit ovat kertakäyttösuodattimia. Hienopölysuodatin (esisuodatin) voidaan vaihtaa useita kertoja. Pääsuodatinpatruuna on vaihdettava viimeistään 12 kuukauden kuluttua.

Yhdessä poistoilmasuodattimen (aktiivihili) kanssa, joka imee paineilman aiheuttamia hajuja, FT12:tä käytetään kiertoilmalaitteena. Poistoilmaa ei tarvitse poistaa.

WARNING

Myös imulaitteistoa käytettäessä on noudatettava työpaikalla lakisääteisiä päästöjen raja-arvoja, ja imulaitteiston ylläpitäjän on tarkastettava ne säännöllisesti.

aseman hoito ja huolto

VAROITUS!

Ennen huoltotöitä paine on poistettava laitteesta.

Laitteen moitteettoman toiminnan takaamiseksi FE-juoto-skolvin tyhjiöputki ja imuletku täytyy tarkastaa säännöllisin väliajoin. Jos imuputki on erittäin likainen, sen voi sulkea kaasutiiviiseen puhdistusalkoholilla (spriillä) täytettyyn koteloon, kunnes juoksutejäämät ovat liuenneet.

VAROITUS!

Puhdistusaineiden käsittelyssä on noudatettava laissa annettuja turvallisuusmääräyksiä. Puhdistusaine on hävitettävä ongelmajätteenä.

Jos imuteho ei enää riitä puhdistettujen FE-juotinkolvien kohdalla, suodattimet on tarkistettava.

Esisuodatin voidaan vaihtaa useita kertoja ennen kuin pää-suodatin on vaihdettava.

Jos alkuperäisiä Weller-suodattimia käytetään oikein, hiuk-kassuodattimen ja laajakaistakaasusuodattimen käyttöikä on sama.

Ennen uuden pääsuodatinpatruunan asentamista siihen on merkittävä asennuspäivämäärä. Laiteen kokoaminen tehdään käänteisessä järjestyksessä.

Varoitus: Kun asennat suodattimia, varmista, että asennat ne oikeassa järjestyksessä ja oikeaan asentoon. Likaiset suodattimet on käsiteltävä ongelmajätteenä.

Korjaustöitä saavat tehdä vain Wellerin kouluttamat henkilöt.

Käyttäkää ainoastaan alkuperäisiä varaosia.

Suodattimen vaihto

MIN 1x

Leijuainesuodatin ja laajakaista- kaasusuodatin on mukautettu toisilleen sopiviksi, niin että ne vaihdetaan kompaktisuodattimena yhdessä. Hienosuodatin (suodatinmatto) on kompaktisuodattimen esisuodatusvaihe ja siksi se tulee vaihtaa useammin. Suosittelemme vaihtamaan kompaktisuodattimen viimeistään

hienopölysuodattimen joka 10. vaihtokerran yhteydessä.

Suodatusjärjestelmän asianmukaisen toiminnan takaamiseksi suodatin täytyy vaihtaa seuraavasti:

• vähintään kerran vuodessa tai
- kun työpisteen suurin sallittu keskimääräinen kaasupitoisuus ylitetään tai
• huoltokaavion mukaan

Likaantuneet suodattimet on käsiteltävä erikoisjätteenä. Käytä sopivaa suojavaatetusta.

HUOMIO

Poisimetyn ilman eri juoksutusaineet, juoksutusaineosuudet sekä erilaiset pölyosuudet saattavat vähentää suodattimen kestoa olennaisesti. Liimahöyryjä pois imettäessä on käytettävä monitoimi-kaasusuodatin (ilman leijusuodatinta).

Takuu

Ostajan on esitettävä mahdollisia puutteita koskevat vaatimukset vuoden sisällä laitteen toimitusajankohdasta lukien. Tämä ei päde §§ 478, 479 BGB (Saksa) mukaisiin ostajan regressioikeuksiin.

Vastaamme antamastamme takuusta vain silloin, kun olemme antaneet laatu- tai kestävyystakuun kirjallisesti ja „takuu“-sanaa käyttämällä.

Takuu raukeaa, jos laitetta käytetään epäasianmukaisesti tai epäpätevät henkilöt tekevät siihen liittyviä tehtäviä.

Oikeus teknisiin muutoksiin pidätetään!

Lisätietoja saat osoitteesta www.weller-tools.com

Tekniset Arvot

Juotossavuimuri WFE FT12
Käyttöpaine (öljytön, kuva paineilma)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Paineilmaliitäntä (Paineilmaletkun ulkohalkaisija)	mmInch	60,24	60,24
Halkaisija mm	Inch	1405,51	1204,78
Korkeus mm	Inch	2007,9	2007,9
Paino kg	lb	2,75,9	1,53,3
Max. syöttöteho / 1 Juotoskolvi	I / min SCFH	30 13	27
Melutaso 1 m etäisyydellä dB(A) 39 37
Maks. kapasiteetti 1-2 työpistettä
Yhdistelmäsuodatin:Hiukkassuodatin Luokka E12 (aiemmin H13)Laajakaista-kaasusuodatin ((50 % AKF, 50 % Puratex))
Esisuodatin:Hienopölysuodatin, luokka F7

Symbolit

Huomio!

Lue käyttöopas!

ESD-turvallinen muotoilu ja ESD-turvallinen työpiste

Puristumisvaara

Hävittäminen

Käytetyt valonlähteet on irrotettava laitteista. Kysy paikallisilta viranomaisilta tai jälleenmyyjiltä neuvoa kierrättämiseen ja tietoa keräyspisteestä. Paikalliset säännökset saattavat velvoittaa vähittäiskauppiaat ottamaan sähkö- ja elektroniikkaromun takaisin maksutta. Panoksesi sähkö- ja elektroniikkalaiteromun uudelleenkäytössä ja kierrätyksessä auttaa vähentämään raaka-aineiden kysyntää. Sähkö- ja elektroniikkaromu sisältää arvokkaita, kierrätettäviä materiaaleja, jotka saattavat vaikuttaa haitallisesti ympäristöön ja ihmisten terveyteen, jos niitä ei hävitetä ympäristöstävällisesti. Poista mahdolliset henkilökohtaiset tiedot hävitettävästä laitteesta. Hävitä vaihdetut laiteosat, suodattimet ja käytöstä poistetut laitteet omassa maassasi voimassa olevien määräysten mukaisesti.

Likaantuneet suodattimet on käsiteltävä erikoisjätteenä.

CE-merkki

Britannian säännönmukaisuusmerkki

Lämbumisoht ,Mürgitusoht

FI EU-vaatimustenmukaisuusvakuutus

Täten vakuutamme, että kuvatut tuotteet täyttävät seuraavien direktiivien määräykset:

Teknisten asiakirjojen laadintaan valtuutettu.
