FT 12 - Svetsmaskin Weller - Gratis bruksanvisning och manual

Produkttyp	Lötsugsanläggning
Märke	Weller
Modell	FT 12
Mått (höjd × diameter)	200 mm × 140 mm
Vikt	2,7 kg
Arbetstryck (torr, oljefri tryckluft)	3,5 - 6 bar (50 - 87 psi)
Maximalt utskjuten volym (per lödkolv)	30 l/min
Ljudnivå på 1 m	39 dB(A)
Maximal kapacitet	1 till 2 arbetsplatser
Kompaktfilter (partiklar + gas)	Partikelfilter klass E12, bredbandigt gasfilter (50 % aktivt kol, 50 % Puratex)
Förfilter	Fint dammfilter klass F7
Driftstyp	Recirkulation med avluftningsfilter (aktivt kol)
Strömförsörjning	Tryckluft 3,5 - 6 bar, ingen elektrisk anslutning
Underhåll	Regelbunden rengöring av vakuumslang och sugslang; byte av förfilter och kompaktfilter
Byte av kompaktfilter	Minst en gång per år eller efter 10 byten av förfilter
Säkerhet	Sug inte upp brännbara gaser eller vätskor; följ gränsvärden för föroreningar
Reservdelar och reparerbarhet	Originalfilter från Weller; reparationer endast av utbildad personal
Garanti	12 månader mot tillverkningsfel

Vanliga frågor - FT 12 Weller

Hur installerar jag Weller FT 12?

Anslut systemet till en ren, torr tryckluftskälla (3,5 till 6 bar). Anslut vakuumslangarna från lödkolvarna FE direkt. En avstängningsventil kan installeras. Se manualen för anslutningsscheman.

Vilka typer av filter används i FT 12?

FT 12 använder ett kompaktfilter som består av ett partikelfilter klass E12 och ett bredbandigt gasfilter (50 % aktivt kol, 50 % Puratex). Ett förfilter klass F7 för fint damm är också installerat.

Hur ofta måste filtren bytas?

Förfiltret kan bytas flera gånger innan kompaktfiltret. Kompaktfiltret måste bytas minst en gång per år eller efter 10 byten av förfiltret, eller om koncentrationsgränsvärdena överskrids.

Kan jag suga upp andra röker än lödning?

Nej, FT 12 är endast avsedd för lötrök. Den kan inte suga upp brännbara gaser, vätskor eller partiklar som inte är lämpliga för filtermaterialet.

Vilken ljudnivå har FT 12?

Ljudnivån på 1 meters avstånd är 39 dB(A), vilket gör den tyst vid normal användning.

Behöver FT 12 elektrisk strömförsörjning?

Nej, den fungerar endast med tryckluft (3,5 till 6 bar). Ingen elektrisk anslutning krävs.

Hur rengör jag utsugssystemet?

Rengör regelbundet vakuumslangen och sugslangen på lödkolven. Vid kraftig nedsmutsning, doppa slangen i rengöringsalcohol i en sluten behållare. Följ säkerhetsföreskrifterna för alkoholer.

Kan jag använda FT 12 i recirkulationsläge?

Ja, tack vare avluftningsfiltret med aktivt kol filtreras luften och återförs till rummet utan behov av extern avluftning.

Vad gör jag om sugkraften minskar?

Kontrollera först förfiltrets skick. Byt ut det vid behov. Om problemet kvarstår, kontrollera kompaktfiltret och tryckluftsanslutningarna.

Var kan jag hitta reservdelar till FT 12?

Använd endast originaldelar från Weller. Besök webbplatsen www.weller-tools.com eller kontakta en auktoriserad återförsäljare.

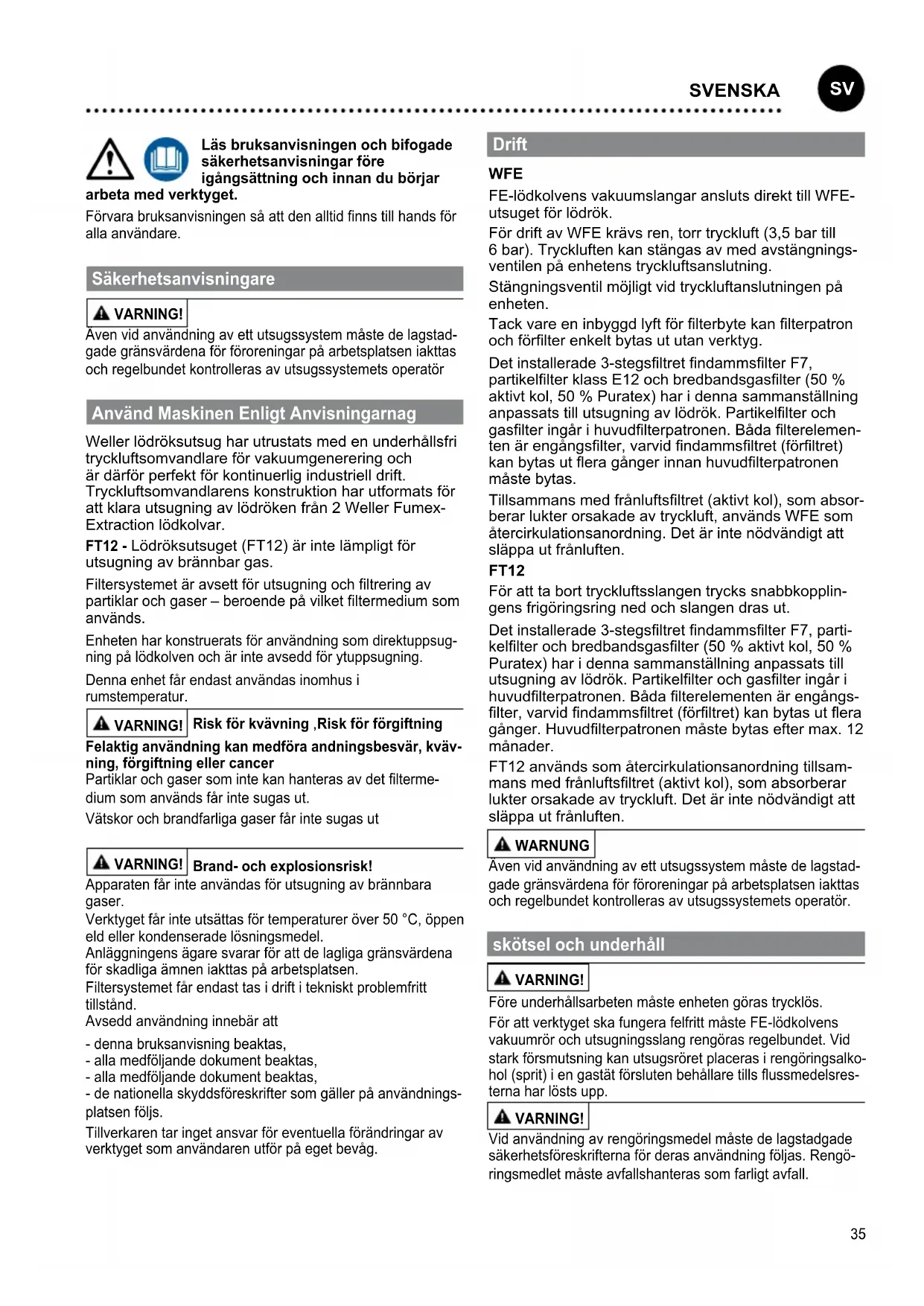

BRUKSANVISNING FT 12 Weller

SV Översättning av bruksanvisning i original

Läs bruksanvisningen och bifogade säkerhetsanvisningar före igångsättning och innan du börjar

arbeta med verktyget.

Förvara bruksanvisningen så att den alltid finns till hands för alla användare.

Även vid användning av ett utsugssystem måste de lagstadgade gränsvärdena för föroreningar på arbetsplatsen iakttas och regelbundet kontrolleras av utsugssystemets operatör

Använd Maskinen Enligt Anvisningarnag

Weller lödröksutsug har utrustats med en underhållsfri tryckluftsomvandlare för vakuumgenerering och är därför perfekt för kontinuerlig industriell drift. Tryckluftsomvandlarens konstruktion har utformats för att klara utsugning av lödröken från 2 Weller Fumex-Extraction lödkolvar.

FT12 - Lödröksutsuget (FT12) är inte lämpligt för utsugning av brännbar gas.

Filtersystemet är avsett för utsugning och filtrering av partiklar och gaser – beroende på vilket filtermedium som används.

Enheten har konstruerats för användning som direktuppsugning på lödkolven och är inte avsedd för ytuppsugning.

Denna enhet får endast användas inomhus i rumstemperatur.

WARNING!

Risk för kvävning, Risk för förgiftning

Felaktig användning kan medföra andningsbesvär, kvävning, förgiftning eller cancer

Partiklar och gaser som inte kan hanteras av det filtermedium som används får inte sugas ut.

Vätskor och brandfarliga gaser får inte sugas ut

WARNING!

Brand- och explosionsrisk!

Apparaten får inte användas för utsugning av brännbara gaser.

Verktyget får inte utsättas för temperaturer över 50 °C, öppen eld eller kondenserade lösningsmedel.

Anläggningens ägare svarar för att de lagliga gränsvärdena för skadliga ämnen iakttas på arbetsplatsen.

Filtersystemet får endast tas i drift i tekniskt problemfritt tillstånd.

Avsedd användning innebär att

- denna bruksanvisning beaktas,

- alla medföljande dokument beaktas,

- alla medföljande dokument beaktas,

- de nationella skyddsföreskrifter som gäller på användningsplatsen följs.

Tillverkaren tar inget ansvar för eventuella förändringar av verktyget som användaren utför på eget bevåg.

Drift

WFE

FE-lödkolvens vakuumslangar ansluts direkt till WFE-utsuget för lödrök.

För drift av WFE krävs ren, torr tryckluft (3,5 bar till 6 bar). Tryckluften kan stängas av med avstängningsventilen på enhetens tryckluftsanslutning.

Stängningsventil möjligt vid tryckluftanslutningen på enheten.

Tack vare en inbyggd lyft för filterbyte kan filterpatron och förfilter enkelt bytas ut utan verktyg.

Det installerade 3-stegsfiltret findammsfilter F7, partikelfilter klass E12 och bredbandsgasfilter (50 % aktivt kol, 50 % Puratex) har i denna sammanställning anpassats till utsugning av lödrök. Partikelfilter och gasfilter ingår i huvudfilterpatronen. Båda filterelementen är engångsfilter, varvid findammsfiltret (förfiltret) kan bytas ut flera gånger innan huvudfilterpatronen måste bytas.

Tillsammans med frånluftsfiltret (aktivt kol), som absorberar lukter orsakade av tryckluft, används WFE som återcirkulationsanordning. Det är inte nödvändigt att släppa ut frånluften.

FT12

För att ta bort tryckluftsslangen trycks snabbkopplingens frigöringsring ned och slangen dras ut.

Det installerade 3-stegsfiltret findammsfilter F7, partikelfilter och bredbandsgasfilter (50 % aktivt kol, 50 % Puratex) har i denna sammanställning anpassats till utsugning av lödrök. Partikelfilter och gasfilter ingår i huvudfilterpatronen. Båda filterelementen är engångsfilter, varvid findammsfiltret (förfiltret) kan bytas ut flera gånger. Huvudfilterpatronen måste bytas efter max. 12 månader.

FT12 används som återcirkulationsanordning tillsammans med frånluftsfiltret (aktivt kol), som absorberar lukter orsakade av tryckluft. Det är inte nödvändigt att släppa ut frånluften.

WARNUNG

Även vid användning av ett utsugssystem måste de lagstadgade gränsvärdena för föroreningar på arbetsplatsen iakttas och regelbundet kontrolleras av utsugssystemets operatör.

skötsel och underhåll

WARNING!

Före underhållsarbeten måste enheten göras trycklös.

För att verktyget ska fungera felfritt måste FE-lödkolvens vakuumrör och utsugningsslang rengöras regelbundet. Vid stark försmutsning kan utsugsröret placeras i rengöringsalkohol (sprit) i en gastät försluten behållare tills flussmedelsresterna har lösts upp.

WARNING!

Vid användning av rengöringsmedel måste de lagstadgade säkerhetsföreskrifterna för deras användning följas. Rengöringsmedlet måste avfallshanteras som farligt avfall.

Om utsugskapaciteten inte längre räcker till för rengjorda FE-lödkolvar måste filtren kontrolleras.

Förfiltret kan bytas ut flera gånger innan huvudfiltret måste bytas.

Om original Weller-filter används på ett vederbörligt sätt, matchas livslängden för partikelfiltret och bredband gasfiltret.

Innan du installerar den nya huvudfilterpatronen bör den förses med respektive installationsdatum. Enheten installeras i omvänd ordning.

Varning: När du sätter i filtren, var uppmärksam på rätt ordningsföljd och monteringsläget. De förorenade filtren ska behandlas som farligt avfall.

Reparationer måste utföras av personer som har utbildats av Weller.

Använd endast originalreservdelar.

Byte av filter

Partikelfiltret och bredbandsgasfiltret är avstämda mot varandra så att de kan bytas ut tillsammans som ett kompaktfilter. Finfiltret (filtermatta) är kompaktfiltrets förfiltersteg och ska därför bytas ut oftare.

Kompaktfiltret måste bytas minst var tionde gång du byter finfilter.

För att filtersystemet ska fungera

problemfritt måste filtret bytas ut enligt följande:

• minst en gång per år eller
• om den tillåtna koncentrationen på arbetsplatsen överskrids
• enligt underhållsplan

Smutsiga filter måste behandlas som riskavfall. Använd lämplig skyddsutrustning.

Varning

Olika flussmedel, flussmedelsrester liksom vissa dammpartiklar från den utsugna luften kan väsentligt reducera filtrets livslängd. När man suger ut limångor ska ett kompaktfiltret fyllt med Bredbands-gasfilter (utan dammfilter).

Garanti

Köparen kan reklamera produkten upp till ett år efter det att den har levererats. Detta gäller inte köparens ångerrätt enligt §§ 478, 479 BGB.

Vi tar enbart ansvar för den av oss utfärdade garantin om kvalitets- och hållbarhetsgaranti skriftligen har angivits av oss under begreppet "garanti".

Om verktyget har använts felaktigt eller om okvalificerade personer har gjort ingrepp i det, upphör garantin att gälla.

Med reservation för tekniska ändringar.

Mer information hittar du på

www.weller-tools.com

Tekniska Data

Lödröksutsug WFE FT12
Arbetstryck (oljefri, torr tryckluft)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Tryckluftsanslutning (Tryckluftsslang ytterdiameter 6 mm)	mmInch	60,24	60,24
Diameter mm	Inch	1405,51	1204,78
Höjd mm	Inch	2007,9	2007,9
Vikt kg	lb	2,75,9	1,53,3
Max sugkapacitet / 1 Lödkolvar	I / min SCFH	30 13	27
Ljudnivå på 1 m avstånd dB(A) 39 37
Max. kapacitet 1–2 arbetsplatser
Kompaktfilter: Partikelfilter Klass E12 (tidigare H13) Bredbandsgasfilter ((50 % AKF, 50 % Puratex))
Förfilter: Finfilter klass F7

Symboler

Varning!

Läs bruksanvisningen!

ESD-korrekt design och ESD-korrekt arbetsplats

Klämrisk

Avfallshantering

WEEE ska samlas och avfallshanteras separat. Ta ut ljuskällor ur produkterna innan de avfallshanteras. Kontakta den lokala myndigheten respektive kommunen eller fråga återförsäljare var det finns speciella avfallsstationer för elskrot. Beroende på de lokala bestämmelserna kan återförsäljare vara skyldiga att ta tillbaka WEEE gratis. Bidra till att minska behovet av räämnen genom återanvändning och återvinning av ditt WEEE. WEEE innehåller värdefulla återvinningsbara material som kan skada miljön och din hälsa om de inte avfallshanteras på korrekt sätt. Tänk på att radera eventuella personuppgifter som kan finnas på din utrustning innan du lämnar den till avfallshanteringen. Lämna utbytta apparatdelar, filter och gamla appa- rater till återvinning enligt gällande regler.

Smutsiga filter måste behandlas som riskavfall.

CE-märket

Britiskt konformitetsmärke

Mere information fås på

www.weller-tools.com

Tekniske Data

SV EU-försäkran om överensstämmelse

Vi deklarerar att de betecknade produkterna uppfyller bestämmelserna i följande riktlinjer:

Bemyndigar sammanställning av tekniskt underlag.
