Toote tüüp	Keevitusauru eemaldussüsteem
Bränd	Weller
Mudel	FT 12
Mõõtmed (kõrgus × läbimõõt)	200 mm × 140 mm
Kaal	2,7 kg
Töörõhk (kuiv õlivaba suruõhk)	3,5 - 6 bar (50 - 87 psi)
Maksimaalne väljapumbatav kogus (jootekolvi kohta)	30 l/min
Müratase 1 m kaugusel	39 dB(A)
Maksimaalne võimsus	1 kuni 2 töökohta
Kompaktfilter (osakesed + gaasid)	Osakestefilter klass E12, laiariba gaasifilter (50% aktiivsüsi, 50% Puratex)
Eelfilter	Peentolmu filter klass F7
Töörežiim	Retsirkulatsioon väljalaskeõhu filtriga (aktiivsüsi)
Toide	Suruõhk 3,5 - 6 bar, elektrivarustus puudub
Hooldus	Vaakumvooliku ja imitoru regulaarne puhastamine; eelfiltri ja kompaktfiltri vahetamine
Kompaktfiltri vahetus	Vähemalt kord aastas või pärast 10 eelfiltri vahetust
Ohutus	Ärge imege põlevaid gaase ega vedelikke; järgige saasteainete piirväärtusi
Varuosad ja remonditavus	Welleri originaalfiltrid; remont ainult koolitatud personalile
Garantii	12 kuud tootmisvigade vastu

Korduma kippuvad küsimused - FT 12 Weller

Kuidas paigaldada Weller FT 12 ?

Ühendage süsteem puhta ja kuiva suruõhuvarustusega (3,5–6 bar). Ühendage jootekolbide FE vaakumtorud otse. Paigaldada võib sulgeventiili. Ühendusskeemide saamiseks vaadake kasutusjuhendit.

Milliseid filtreid kasutatakse FT 12-s ?

FT 12 kasutab kompaktfiltrit, mis koosneb E12 klassi osakestefiltrist ja laiariba gaasifiltrist (50% aktiivsüsi, 50% Puratex). Samuti on paigaldatud F7 klassi eelfilter peentolmu jaoks.

Kui tihti tuleks filtreid vahetada?

Eelfiltrit saab vahetada mitu korda enne kompaktfiltri vahetust. Kompaktfilter tuleb vahetada vähemalt kord aastas või pärast 10 eelfiltri vahetust või kui kontsentratsiooni piirväärtused on ületatud.

Kas ma saan imeda muid aure peale keevitusauru?

Ei, FT 12 on ette nähtud ainult keevitusauru jaoks. See ei saa imeda põlevaid gaase, vedelikke ega osakesi, mis ei sobi filtrimeediumiga.

Milline on FT 12 müratase?

Müratase 1 meetri kaugusel on 39 dB(A), muutes selle tavakasutuses vaikseks.

Kas FT 12 vajab elektrivarustust?

Ei, see töötab ainult suruõhuga (3,5–6 bar). Elektrilist ühendust pole vaja.

Kuidas puhastada väljatõmbesüsteemi?

Puhastage regulaarselt jootekolvi vaakumvoolikut ja imitoru. Tugeva mustuse korral leotage toru puhastusalcoholis suletud anumas. Järgige alkoholide ohutusjuhiseid.

Kas ma saan kasutada FT 12 retsirkulatsioonirežiimis?

Jah, tänu väljalaskeõhu filtrile aktiivsöega filtreeritakse õhk ja suunatakse tagasi ruumi ilma väljalaskevajaduseta.

Mida teha, kui imemisvõimsus väheneb?

Kontrollige esmalt eelfiltri seisukorda. Vajadusel vahetage see välja. Kui probleem püsib, kontrollige kompaktfiltrit ja suruõhuühendusi.

Kust leida FT 12 varuosi?

Kasutage ainult Welleri originaalvaruosi. Külastage veebisaiti www.weller-tools.com või võtke ühendust volitatud edasimüüjaga.

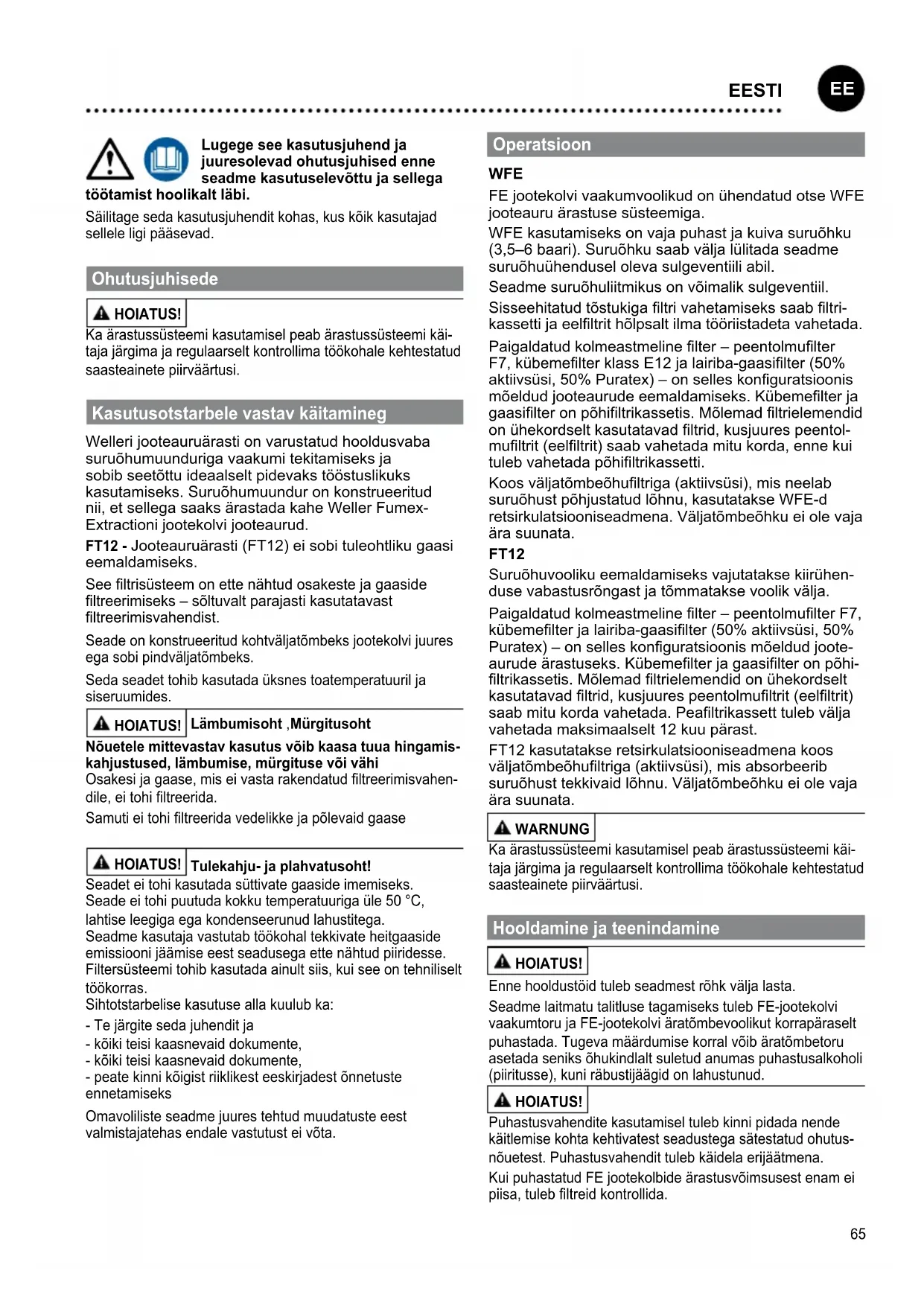

KASUTUSJUHEND FT 12 Weller

EE Algupärase kasutusjuhendi tõlge

LV Instrukciju tulkojumam no oriğinālvalodas

Lugege see kasutusjuhend ja juuresolevad ohutusjuhised enne seadme kasutuselevõttu ja sellega

töötamist hoolikalt läbi.

Säilitage seda kasutusjuhendit kohas, kus köik kasutajad sellele ligi pääsevad.

Ohutusjuhisede

HOIATUS!

Ka ärastussüsteemi kasutamisel peab ärastussüsteemi käitaja järgima ja regulaarselt kontrollima töökohale kehtestatud saasteainete piirväärtusi.

Kasutusotstarbele vastav käitamineg

Welleri jooteauruärasti on varustatud hooldusvaba suruõhumuunduriga vaakumi tekitamiseks ja sobib seetõttu ideaalselt pidevaks tööstuslikuks kasutamiseks. Suruõhumuundur on konstrueeritud nii, et sellega saaks ärastada kahe Weller Fumex-Extractioni jootekolvi jooteaurud.

FT12 - Jooteauruärasti (FT12) ei sobi tuleohtliku gaasi eemaldamiseks.

See filtrisüsteem on ette nähtud osakeste ja gaaside filtreerimiseks – söltuvalt parajasti kasutatavast filtreerimisvahendist.

Seade on konstrueeritud kohtväljatömbeks jootekolvi juures ega sobi pindväljatömbeks.

Seda seadet tohib kasutada üksnes toatemperatuuril ja siseruumides.

HOIATUS

Nõuetele mittevastav kasutus võib kaasa tuua hingamiskahjustused, lämbumise, mürgituse või vähi

Osakesi ja gaase, mis ei vasta rakendatud filtreerimisvahendile, ei tohi filtreerida.

Samuti ei tohi filtreerida vedelikke ja põlevaid gaase

HOIATUS!

Tulekahju- ja plahvatusoht!

Seadet ei tohi kasutada süttivate gaaside imemiseks. Seade ei tohi puutuda kokku temperatuuriga üle 50 °C, lahtise leegiga ega kondenseerunud lahustitega.

Seadme kasutaja vastutab töökohal tekkivate heitgaaside emissiooni jäämise eest seadusega ette nähtud piiridesse. Filtersüsteemi tohib kasutada ainult siis, kui see on tehniliselt töökorras.

Sihtotstarbelise kasutuse alla kuulub ka:

• Te järgite seda juhendit ja
• kõiki teisi kaasnevaid dokumente,
• kõiki teisi kaasnevaid dokumente,
• peate kinni köigist riiklikest eeskirjadest önnetuste ennetamiseks

Omayoliliste seadme juures tehtud muudatuste eest valmistajatehas endale vastutust ei võta.

Operatsioon

WFE

FE jootekolvi vaakumvoolikud on ühendatud otse WFE jooteauru ärastuse süsteemiga.

WFE kasutamiseks on vaja puhast ja kuiva suruõhku (3,5–6 baari). Suruõhku saab välja lülitada seadme suruõhuühendusel oleva sulgeventiili abil.

Seadme suruõhuliitmikus on võimalik sulgeventiil.

Sisseehitatud tõstukiga filtri vahetamiseks saab filtri-kassetti ja eelfiltrit hölpsalt ilma tööriistadeta vahetada.

Paigaldatud kolmeastmeline filter – peentolmufilter F7, kübemefilter klass E12 ja lairiba-gaasifilter (50% aktiivsüsi, 50% Puratex) – on selles konfiguratsioonis möeldud jooteaurude eemaldamiseks. Kübemefilter ja gaasifilter on põhifiltrikassetis. Mölemad filtrielemendid on ühekordselt kasutatavad filtrid, kusjuures peentol- mufiltrit (eelfiltrit) saab vahetada mitu korda, enne kui tuleb vahetada põhifiltrikassetti.

Koos väljatõmbeõhufiltriga (aktiivsüsi), mis neelab suruõhust põhjustatud lõhnu, kasutatakse WFE-d retsirkulatsiooniseadmena. Väljatõmbeõhku ei ole vaja ära suunata.

FT12

Suruõhuvooliku eemaldamiseks vajutatakse kiirühenduse vabastusrõngast ja tömmatakse voolik välja.

Paigaldatud kolmeastmeline filter – peentolmufilter F7, kübemefilter ja lairiba-gaasifilter (50% aktiivsüsi, 50% Puratex) – on selles konfiguratsioonis möeldud jooteaurude ärastuseks. Kübemefilter ja gaasifilter on põhifiltrikassetis. Mölemad filtrielemendid on ühekordselt kasutatavad filtrid, kusjuures peentolmufiltrit (eelfiltrit) saab mitu korda vahetada. Peafiltrikassett tuleb välja vahetada maksimaalselt 12 kuu pärast.

FT12 kasutatakse retsirkulatsiooniseadmena koos väljatõmbeõhufiltriga (aktiivsüsi), mis absorbeerib suruõhust tekkivaid lõhnu. Väljatõmbeõhku ei ole vaja ära suunata.

WARNUNG

Ka ärastussüsteemi kasutamisel peab ärastussüsteemi käitaja järgima ja regulaarselt kontrollima töökohale kehtestatud saasteainete piirväärtusi.

Hoodamine ja teenindamine

HOIATUS!

Enne hooldustöid tuleb seadmest rõhk välja lasta.

Seadme laitmatu talitluse tagamiseks tuleb FE-jootekolvi vaakumtoru ja FE-jootekolvi äratömbevoolikut korrapäraselt puhastada. Tugeva määrdumise korral võib äratõmbetoru asetada seniks õhukindlalt suletud anumas puhastusalkoholi (piiritusse), kuni räbustijäägid on lahustunud.

HOIATUS!

Puhastusvahendite kasutamisel tuleb kinni pidada nende käitlemise kohta kehtivatest seadustega sätestatud ohutusnõuetest. Puhastusvahendit tuleb käidela erijäätmena.

Kui puhastatud FE jootekolbide ärastusvõimsusest enam ei piisa, tuleb filtreid kontrollida.

Eelfiltrit saab enne peafiltri vahetamist mitu korda vahetada.

Kui Welleri originaalfiltreid kasutatakse õigesti, on kübemefiltri ja lairiba gaasifiltri kasutusiga ühesugune.

Enne uue peamise filtrikasseti paigaldamist tuleb sellele märkida paigalduskuupäev. Seade paigaldatakse vastupidises järjekorras.

Hoiatus! Filtrite sisestamisel pöörake tähelepanu öigele järjekorrale ja paigaldusasendile. Määrdunud filtreid tuleb käsitleda erijäätmetena.

Remonditöid peavad tegema Welleri poolt koolitatud inimesed.

Kasutage ainult WELLERi originaalvaruosi.

Filtri vahetamine

Höljumifilter ja lairiba-gaasifilter on omavahel ühendatud ja vahetatakse koos kompaktfiltrina. Peentolmufilter (filtrimatt), on kompaktfilträ eelaste ja seda tuleb seetõttu sagedamini vahetada. Hiljemalt peentolmufilträ iga kümnenda vahetamise järel soovitame tingimata ka kompaktfilträ välja vahetada.

Et filtrisüsteem töötaks nõuetekohaselt, tuleb filtrit vahetada:

• vähemalt kord aastas või
- lubatud keskmise mürgiste ainete kontsentratsiooni ületamise puhul töökohal või
• vastavalt hooldusplaanile

Mustunud filtreid tuleb käidelda eriprügina. Kandke sobivat kaitsevarustust.

Juhis

Eri räbustid, räbusti osad ja äratömmatavas öhus sisalduvad tolmuosakesed vöivad filtri tööiga tunduvalt vähendada.Kleepuva suitsu äratömbamiseks tuleb kasutada lairiba-gaasifiltrit (ilma höljumfiltrita).

Garantii

Ostja pretensioonid puuduste kohta aeguvad ühe aasta jooksul kauba tarnimisest. See ei kehti ostja nõuetele vastavalt §§ 478, 479 BGB.

Meie antud garantii osas vastutame me ainult siis, kui oleme andnud kirjalikus vormis omaduste ja säilivuse garantii ning garantii on antud, kasutades mõistet „Garantii“.

Garantii kaotab kehtivuse mittesihtotstarbelise kasutuse korral ja juhul, kui kvalifitseerimata isikud teevad seadme juures muudatusi.

Tootjapoolsed tehnilised muudatused on võimalikud!

Lisainfot leiate veebilehel

www.weller-tools.com

Tehnilised Andmed

Jootegaasideäratömbesüsteem		WFE FT12
Töörõhk(kuiv ölivaba suruõhk)	barpsi	3,5 - 650 - 87	3,5 - 750 - 100
Suruõhu ühendus(Suruõhuvooliku välimineläbimõõt)	mmInch	60,24	60,24
Läbimõõt mm	Inch	1405,51	1204,78
Kõrgus mm	Inch	2007,9	2007,9
Kaal kg	lb	2,75,9	1,53,3
Max väljund / 1 Jootekolvid l / min SCFH		30 13	27
Müratase 1 m kaugusel dB(A) 39 37
Maksimaalne maht 1 - 2 töökohta
Kompaktfilter:Kübemefilter Klass E12 (varem H13)Lairiba-gaasifilter ((50 % aktiivsüsi, 50 % Puratex))
Eelfilter:Peentolmu filtri klass F7

Sümbol

Tähelepanu!

Lugege kasutusjuhendit!

ESD-nõuetele vastav disain ja ESD-nõuetele vastav töökoht

Lömastusoht

Jäätmekäitlus

Elektri- ja elektroonikaseadmete jäätmed tuleb koguda eraldi. Valgusallikate jäätmed tuleb seadmetest eemaldada. Küsige oma kohalikust omavalitsusest või jaemüüjalt nõuandeid ringlussevõtu ja kogumispunkti kohta. Olenevalt kohalikest määrustest võib jaemüüjal lasuda kohustus võtta elektri- ja elektroonikaseadmeid vastu tasuta. Teie panus elektri- ja elektroonikaseadmete jäätmete korduskasutusse ja ringlussevõttu aitab vähendada nõudlust toorainete järele. Elektri- ja elektroonikaseadmete jäätmed sisaldavad väärtuslikke taaskasutatavaid materjale, mis võivad kahjustada keskkonda ja inimeste tervist, kui neid ei kõrvaldata keskkonnasõbralikul viisil. Kustutage kõrvaldatavatest seadmetest isiklikud andmed, kui neid seal on. Käidelge vahetatud seadmeosad, filtrid või vanad seadmed jäätmetena vastavalt Teie riigis kehtivatele eeskirjadele.

Mustunud filtreid tuleb käidelda eriprügina.

CE-märgis

Ühendkuningriigi vastavusmärk

EE ELi vastavusdeklaratsioon

Kinnitame, et nimetatud toode vastab järgmiste direktiivide sätetele:

Volitatud koostama tehnilisi andmeid.
