Vrsta izdelka	Sistem za odvod dima pri spajkanju
Znamka	Weller
Model	FT 12
Mere (višina × premer)	200 mm × 140 mm
Teža	2,7 kg
Delovni tlak (suh, brezoljni stisnjen zrak)	3,5 - 6 bar (50 - 87 psi)
Maksimalni izpihani volumen (na spajkalnik)	30 l/min
Raven hrupa na 1 m	39 dB(A)
Maksimalna zmogljivost	1 do 2 delovnih mest
Kompaktni filter (delci + plini)	Filter za delce razreda E12, širokopasovni plinski filter (50 % aktivnega oglja, 50 % Puratex)
Predfilter	Filter za fine prašne delce razreda F7
Način delovanja	Kroženje z izpušnim zračnim filtrom (aktivno oglje)
Napajanje	Stisnjen zrak 3,5 - 6 bar, brez električnega napajanja
Vzdrževanje	Redno čiščenje sesalne cevi in sesalne tuljave; menjava predfiltra in kompaktnega filtra
Menjava kompaktnega filtra	Vsaj enkrat letno ali po 10 menjavah predfiltra
Varnost	Ne sesajte vnetljivih plinov ali tekočin; upoštevajte mejne vrednosti onesnaževal
Nadomestni deli in popravila	Originalni filtri Weller; popravila samo s strani usposobljenega osebja
Garancija	12 mesecev proti napakam v izdelavi

Pogosto zastavljena vprašanja - FT 12 Weller

Kako namestiti Weller FT 12 ?

Sistem priključite na čist in suh dovod stisnjenega zraka (3,5 do 6 bar). Sesalne cevi spajkalnikov FE priključite neposredno. Lahko namestite zaporni ventil. Za sheme povezav si oglejte priročnik.

Katere vrste filtrov se uporabljajo v FT 12 ?

FT 12 uporablja kompaktni filter s filtrom za delce razreda E12 in širokopasovnim plinskim filtrom (50 % aktivnega oglja, 50 % Puratex). Nameščen je tudi predfilter razreda F7 za fine prašne delce.

Kako pogosto je treba zamenjati filtre ?

Predfilter lahko zamenjate večkrat pred kompaktnim filtrom. Kompaktni filter je treba zamenjati vsaj enkrat letno ali po 10 menjavah predfiltra oziroma če so presežene mejne vrednosti koncentracije.

Ali lahko sesam druge hlape razen tistih pri spajkanju ?

Ne, FT 12 je namenjen samo za hlape pri spajkanju. Ne more sesati vnetljivih plinov, tekočin ali delcev, ki niso primerni za filtrirni medij.

Kakšna je raven hrupa FT 12 ?

Raven hrupa na razdalji 1 metra je 39 dB(A), zaradi česar je pri normalni uporabi tih.

Ali FT 12 potrebuje električno napajanje ?

Ne, deluje samo s stisnjenim zrakom (3,5 do 6 bar). Električna povezava ni potrebna.

Kako očistiti sistem za odvod ?

Redno čistite sesalno cev in sesalno tuljavo spajkalnika. V primeru večje umazanije potopite tuljavo v čistilni alkohol v zaprti posodi. Upoštevajte varnostna navodila za alkohole.

Ali lahko FT 12 uporabljam v načinu kroženja ?

Da, zahvaljujoč izpušnemu zračnemu filtru z aktivnim ogljem se zrak filtrira in vrača v prostor brez potrebe po zunanjem odvodu.

Kaj storiti, če sesalna moč upade ?

Najprej preverite stanje predfiltra. Po potrebi ga zamenjajte. Če težava vztraja, preverite kompaktni filter in priključke stisnjenega zraka.

Kje lahko najdem nadomestne dele za FT 12 ?

Uporabljajte samo originalne dele Weller. Obiščite spletno stran www.weller-tools.com ali kontaktirajte pooblaščenega distributerja.

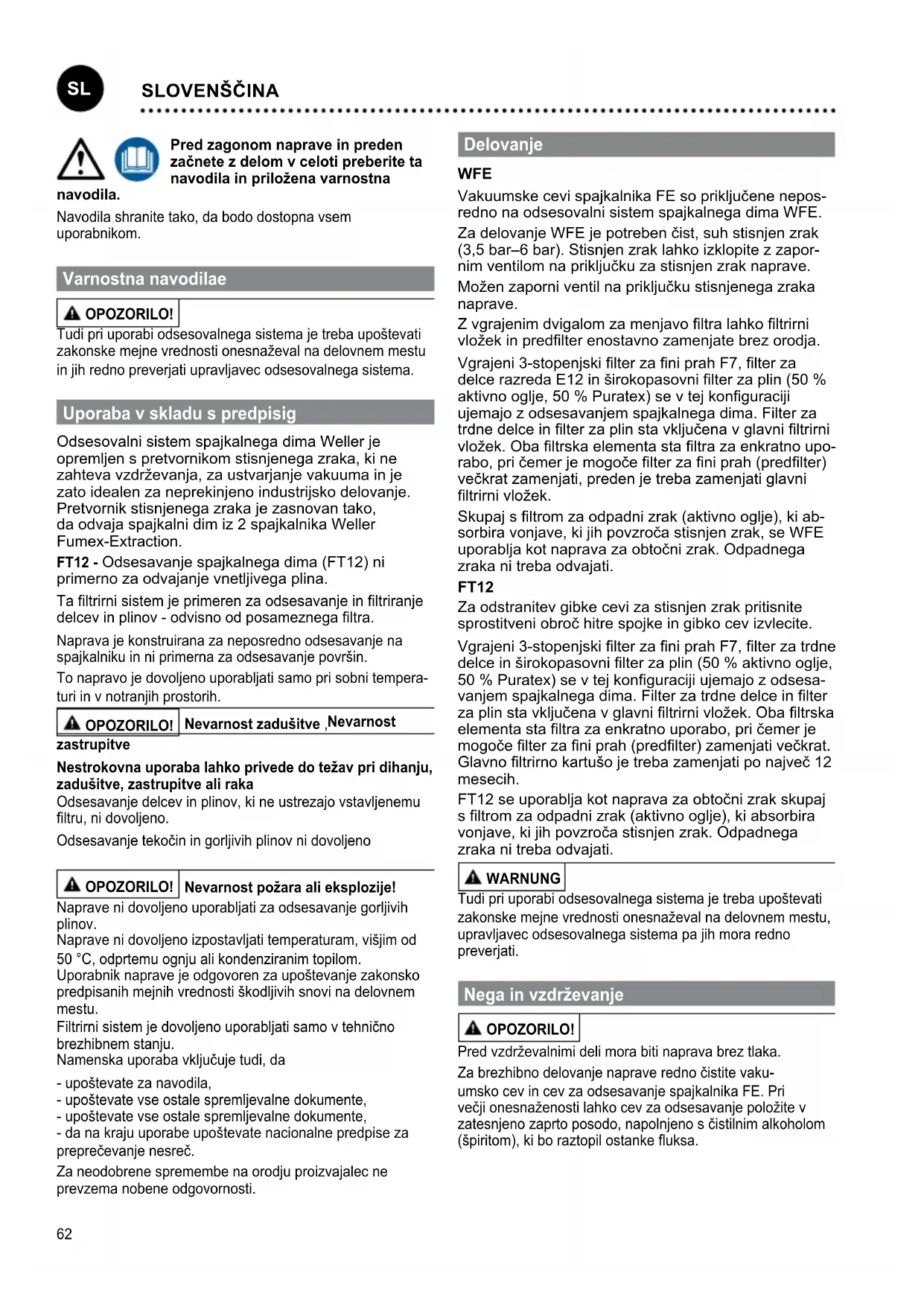

NAVODILA ZA UPORABO FT 12 Weller

SL Prevod izvirnih navodil

, Nebezpečenstvo otravy

Navodila shranite tako, da bodo dostopna vsem uporabnikom.

Varnostna navodilae

OPOZORILO!

Tudi pri uporabi odsesovalnega sistema je treba upoštevati zakonske mejne vrednosti onesnaževal na delovnem mestu in jih redno preverjati upravljavec odsesovalnega sistema.

Odsesovalni sistem spajkalnega dima Weller je opremljen s pretvornikom stisnjenega zraka, ki ne zahteva vzdrževanja, za ustvarjanje vakuuma in je zato idealen za neprekinjeno industrijsko delovanje. Pretvornik stisnjenega zraka je zasnovan tako, da odvaja spajkalni dim iz 2 spajkalnika Weller Fumex-Extraction.

FT12 - Odsesavanje spajkalnega dima (FT12) ni primerno za odvajanje vnetljivega plina.

Ta filtrirni sistem je primeren za odsesavanje in filtriranje delcev in plinov - odvisno od posameznega filtra.

Naprava je konstruirana za neposredno odsesavanje na spajkalniku in ni primerna za odsesavanje površin.

To napravo je dovoljeno uporabljati samo pri sobni temperaturi in v notranjih prostorih.

OPOZORILO!

Nevarnost zadušitve Nevarnost

zastrupitve

Nestrokovna uporaba lahko privede do težav pri dihanju, zadušitve, zastrupitve ali raka

Odsesavanje delcev in plinov, ki ne ustrezajo vstavljenemu filtru, ni dovoljeno.

Odsesavanje tekočin in gorljivih plinov ni dovoljeno

OPOZORILO!

Nevarnost požara ali eksplozije!

Naprave ni dovoljeno uporabljati za odsesavanje gorljivih plinov.

Naprave ni dovoljeno izpostavljati temperaturam, višjim od 50 °C, odprtemu ognju ali kondenziranim topilom.

Uporabnik naprave je odgovoren za upoštevanje zakonsko predpisanih mejnih vrednosti škodljivih snovi na delovnem mestu.

Filtrirni sistem je dovoljeno uporabljati samo v tehnično brezhibnem stanju.

Namenska uporaba vključuje tudi, da

• upoštevate za navodila,
• upoštevate vse ostale spremljevalne dokumente,
• upoštevate vse ostale spremljevalne dokumente,
• da na kraju uporabe upoštevate nacionalne predpise za preprečevanje nesreč.

Za neodobrene spremembe na orodju proizvajalec ne prevzema nobene odgovornosti.

Delovanje

WFE

Vakuumske cevi spajkalnika FE so priključene neposredno na odsesovalni sistem spajkalnega dima WFE. Za delovanje WFE je potreben čist, suh stisnjen zrak (3,5 bar–6 bar). Stisnjen zrak lahko izklopite z zapornim ventilom na priključku za stisnjen zrak naprave. Možen zaporni ventil na priključku stisnjenega zraka naprave.

Z vgrajenim dvigalom za menjavo filtra lahko filtrirni vložek in predfilter enostavno zamenjate brez orodja.

Vgrajeni 3-stopenjski filter za fini prah F7, filter za delce razreda E12 in širokopasovni filter za plin (50 % aktivno oglje, 50 % Puratex) se v tej konfiguraciji ujemajo z odsesavanjem spajkalnega dima. Filter za trdne delce in filter za plin sta vključena v glavni filtrirni vložek. Oba filtrska elementa sta filtra za enkratno uporabo, pri čemer je mogoče filter za fini prah (predfilter) večkrat zamenjati, preden je treba zamenjati glavni filtrirni vložek.

Skupaj s filtrom za odpadni zrak (aktivno oglje), ki absorbira vonjave, ki jih povzroča stisnjen zrak, se WFE uporablja kot naprava za obtočni zrak. Odpadnega zraka ni treba odvajati.

FT12

Za odstranitev gibke cevi za stisnjen zrak pritisnite sprostitveni obroč hitre spojke in gibko cev izvlecite.

Vgrajeni 3-stopenski filter za fini prah F7, filter za trdne delce in širokopasovni filter za plin (50 % aktivno oglje, 50 % Puratex) se v tej konfiguraciji ujemajo z odsesavanjem spajkalnega dima. Filter za trdne delce in filter za plin sta vključena v glavni filtrirni vložek. Oba filtrska elementa sta filtra za enkratno uporabo, pri čemer je mogoče filter za fini prah (predfilter) zamenjati večkrat. Glavno filtrirno kartušo je treba zamenjati po največ 12 mesecih.

FT12 se uporablja kot naprava za obtočni zrak skupaj s filtrom za odpadni zrak (aktivno oglje), ki absorbira vonjave, ki jih povzroča stisnjen zrak. Odpadnega zraka ni treba odvajati.

WARNING

Tudi pri uporabi odsesovalnega sistema je treba upoštevati zakonske mejne vrednosti onesnaževal na delovnem mestu, upravljavec odsesovalnega sistema pa jih mora redno preverjati.

Nega in vzdrževanje

OPOZORILO!

Pred vzdrževalnimi deli mora biti naprava brez tlaka.

Za brezhibno delovanje naprave redno čistite vaku- umsko cev in cev za odsesavanje spajkalnika FE. Pri večji onesnaženosti lahko cev za odsesavanje položite v zatesnjeno zaprto posodo, napolnjeno s čistilnim alkoholom (špiritom), ki bo raztopil ostanke fluksa.

OPOZORILO!

Pri uporabi čistilnih sredstev upoštevajte vse zakonske varnostne predpise. S čistilnim sredstvom morate ravnati kot z nevarnimi odpadki.

Če odsesovalna zmogljivost pri očiščenih spajkalnikih FE ne zadostuje več, je treba preveriti filtre.

Če se originalni filtri Weller uporabljajo pravilno, se življenjska doba filtra za trdne delce in širokopasovnega filtra za plin ujema.

Pred namestitvijo novega glavnega filtrirnega vložka ga je treba opremiti z datumom namestitve. Namestitev naprave se izvede v obratnem vrstnem redu.

Opozorilo: pri vstavljanju filtrov bodite pozorni na pravilen vrstni red in položaj namestitve. Umazane filtre je treba obravnavati kot nevarne odpadke.

Popravila lahko izvaja le osebje, ki ga izšola družba Weller.

Uporabljajte samo originalne rezervne dele WELLER.

Menjava filtra

Filter za primesi in širokopasovni plinski filter sta prilagojena drug drugemu, tako da ju je mogoče zamenjati kot kompaktni filter. Filter za fin prah (filtrski vložek) je predfiltrkska stopnja kompaktnega filtra in ga je zato treba menjati pogosteje.

Priporočamo, da kompaktni filter obvezno zamenjate najpozneje ob vsaki

Za pravilno delovanje filtrirnega sistema morate filter menjati, kot je opisano v nadaljevanju:

• najmanj enkrat letno ali
• pri prekoračitvi dovoljene srednje koncentracije škodljivih snovi na delovnem mestu ali
  • v skladu z vzdrževalnim načrtom

Z umazanimi filtri morate ravnate kot z nevarnimi odpadki. Uporabljajte primerno zaščitno opremo.

Napotek

Različne vrste fluksa, različna sestava fluksa in različni deleži prahu v vsesanem zraku lahko bistveno skrajšajo življenjsko dobo filtra. Pri odsesavanju par lepila uporabite širokopasovni plinski filter (brez filtra lebdečih delcev).

Garancija

Zahtevki kupca zaradi napak, zastarajo v enem letu od dobave. To ne velja za regresne zahtevke kupca po §§ 478, 479 BGB.

Podrobnejše informacije najdete na spletni strani www.weller-tools.com

Tehnični Podatki

Dima pri spajkanju WFE FT12
Delovni tlak (suh komprimiran zrak brez olja)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Priključek za komprimirani zrak: (Pnevmatska cev zunan-jega premera)	mmInch	60,24	60,24
Premer mm		1405,51	1204,78
Višina mm		2007,9	2007,9
Teža pribl. kg	lb	2,75,9	1,53,3
Maks. količina črpanja / 1 Spajkalnik	I / min SCFH	30 13	27
Raven hrupa na razdalji 1 m	dB(A)	39 37
Največja zmogljivost 1 do 2 delovni mesti
Kompaktni filter:Filter za trdne delce Razred E12 (prej H13)Širokopasovni plinski filter ((50 % AKF, 50 % Puratex))
Predfilter:Filter za fin prah razreda F7

Simboli

Pozor!

Preberite navodila za uporabo!

Zasnova in delovno mesto ustrezata zahtevam elektrostaticnega praznjenja

Nevarnost zmečkanin

Odstranjevanje

Odpadno električno in elektronsko opremo je treba zbirati ločeno. Odpadne svetlobne vire je treba odstraniti iz opreme. Za nasvet glede recikliranja in zbirnih mest se obrnite na lokalno oblast ali trgovca.V skladu z lokalnimi predpisi so lahko trgovci na drobno obvezani, da morajo brezplačno vzeti nazaj odpadno električno in elektronsko opremo. Vaš prispevek k ponovni uporabi in recikliranju odpadne električne in elektronske opreme pomaga pri zmanjševanju povpraševanja po surovinah. Odpadna električna in elektronska oprema vsebuje dragocene materiale, primerne za recikliranje, ki imajo lahko, če niso odstranjeni na okolju prijazen način, škodljive posledica za okolje in zdravje ljudi. Z odpadne opreme izbrišite osebne podatke, če obstajajo. Zamenjane dele naprave, filtre in stare naprave odstranite v skladu z nacionalnimi predpisi.

Z umazanimi filtri morate ravnate kot z nevarnimi odpadki.

Znak CE

Britanska oznaka za združljivost

Vakuumska crijeva FE lemilice spojena su izravno na sustav za odvod dima od lemljenja WFE.

Za rad sustava WFE potreban je čisti, suhi komprimirani zrak (3,5 bara – 6 bara). Komprimirani zrak može se isključiti pomoću zapornog ventila na priključku za komprimirani zrak uređaja.

Moguć je zatvarač ventila na priključku za stlačeni zrak uređaja.

Pročitati upute za upotrebu!

Izjavljamo, da imenovani izdelki izpolnjujejo določila naslednjih direktiv:

Pooblaščeni za sestavljanje tehnične dokumentacije.
