Ürün Tipi	Kaynak Dumanı Emme Sistemi
Marka	Weller
Model	FT 12
Boyutlar (yükseklik × çap)	200 mm × 140 mm
Ağırlık	2,7 kg
Çalışma Basıncı (kuru, yağsız basınçlı hava)	3,5 - 6 bar (50 - 87 psi)
Maksimum Tahliye Hacmi (havya başına)	30 l/min
1 m'deki Ses Seviyesi	39 dB(A)
Maks. Kapasite	1 ila 2 iş istasyonu
Kompakt Filtre (partikül + gaz)	E12 sınıfı partikül filtresi, geniş bant gaz filtresi (%50 aktif karbon, %50 Puratex)
Ön Filtre	F7 sınıfı ince toz filtresi
Çalışma Türü	Egzoz hava filtreli devridaim (aktif karbon)
Besleme	Basınçlı hava 3,5 - 6 bar, elektrik beslemesi yok
Bakım	Vakum hortumu ve aspirasyon tüpünün düzenli temizliği; ön filtre ve kompakt filtrenin değiştirilmesi
Kompakt Filtre Değişimi	Yılda en az 1 kez veya 10 ön filtre değişiminden sonra
Güvenlik	Yanıcı gaz veya sıvıları emmeyin; kirletici sınır değerlerine uyun
Yedek Parçalar ve Onarılabilirlik	Orijinal Weller filtreleri; onarımlar eğitimli personel tarafından yapılır
Garanti	Üretim hatalarına karşı 12 ay

Sık sorulan sorular - FT 12 Weller

Weller FT 12 nasıl kurulur?

Sistemi temiz ve kuru bir basınçlı hava beslemesine (3,5 - 6 bar) bağlayın. FE havya vakum hortumlarını doğrudan bağlayın. Bir kapatma vanası takılabilir. Bağlantı şemaları için kılavuza bakın.

FT 12'de hangi filtre türleri kullanılır?

FT 12, E12 sınıfı partikül filtresi ve geniş bant gaz filtresi (%50 aktif karbon, %50 Puratex) içeren bir kompakt filtre kullanır. Ayrıca F7 sınıfı ince toz ön filtresi takılıdır.

Filtreler ne sıklıkta değiştirilmelidir?

Ön filtre, kompakt filtreden önce birkaç kez değiştirilebilir. Kompakt filtre yılda en az bir kez veya 10 ön filtre değişiminden sonra veya konsantrasyon sınır değerleri aşılırsa değiştirilmelidir.

Kaynak dumanı dışındaki dumanları emebilir miyim?

Hayır, FT 12 yalnızca kaynak dumanı için tasarlanmıştır. Yanıcı gazları, sıvıları veya filtre ortamına uygun olmayan partikülleri ememez.

FT 12'nin ses seviyesi nedir?

1 metre mesafedeki ses seviyesi 39 dB(A)'dır ve bu da normal kullanımda sessiz olmasını sağlar.

FT 12 elektrik beslemesi gerektirir mi?

Hayır, yalnızca basınçlı hava (3,5 - 6 bar) ile çalışır. Herhangi bir elektrik bağlantısı gerekmez.

Emme sistemi nasıl temizlenir?

Havyanın vakum hortumunu ve aspirasyon tüpünü düzenli olarak temizleyin. Ciddi kirlenme durumunda, tüpü kapalı bir kapta temizlik alkolüne batırın. Alkoller için güvenlik talimatlarına uyun.

FT 12'yi devridaim modunda kullanabilir miyim?

Evet, aktif karbonlu egzoz hava filtresi sayesinde hava filtrelenir ve dışarıya atılmasına gerek kalmadan odaya geri gönderilir.

Emiş gücü azalırsa ne yapılmalı?

Önce ön filtrenin durumunu kontrol edin. Gerekirse değiştirin. Sorun devam ederse, kompakt filtreyi ve basınçlı hava bağlantılarını kontrol edin.

FT 12 için yedek parçaları nerede bulabilirim?

Yalnızca orijinal Weller parçaları kullanın. www.weller-tools.com sitesini ziyaret edin veya yetkili bir distribütörle iletişime geçin.

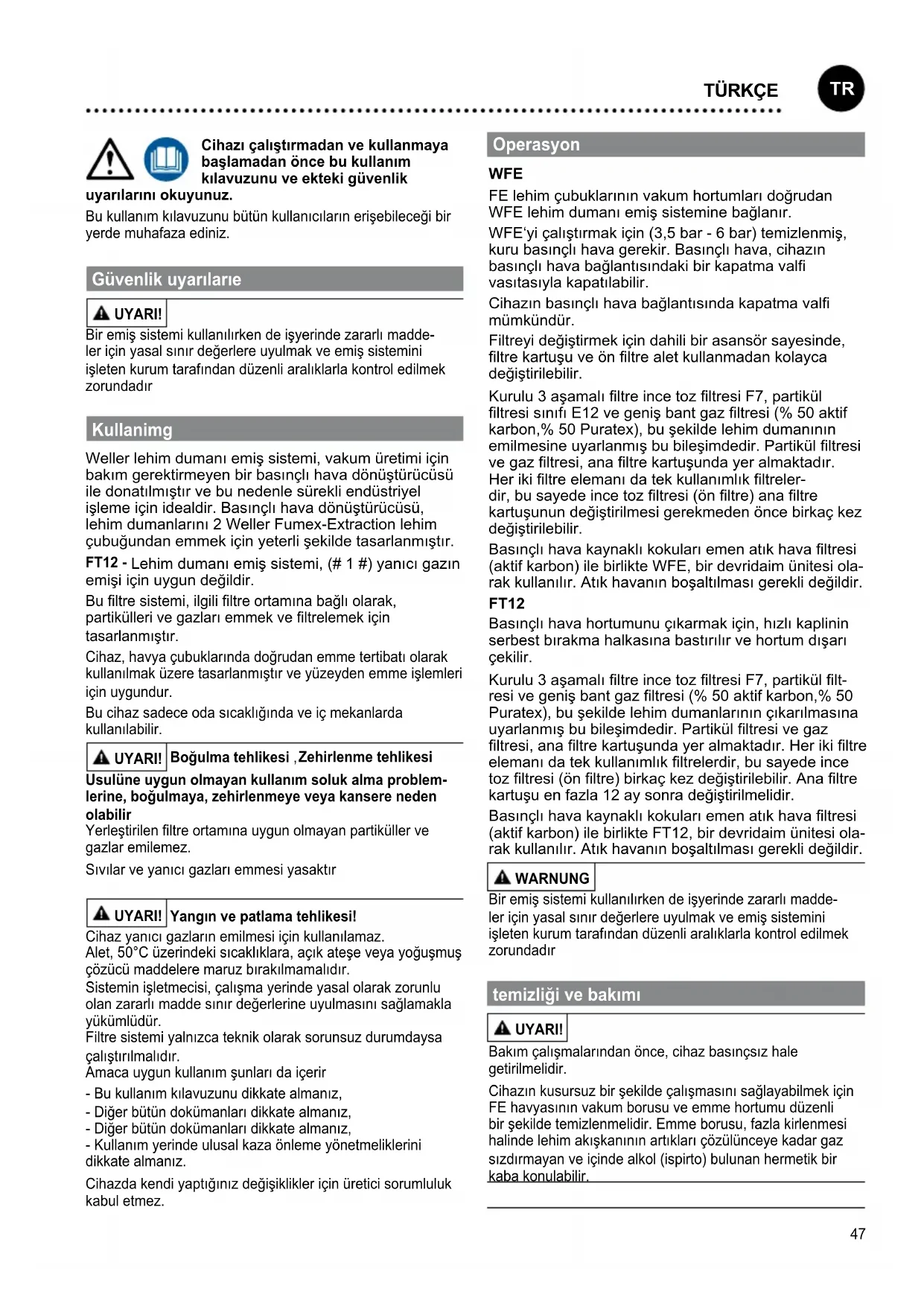

KULLANIM KILAVUZU FT 12 Weller

TR Orijinal işletme talimatı çevirisi

Cihazı çalıştırmadan ve kullanmaya başlamadan önce bu kullanım kılavuzunu ve ekteki güvenlik

uyarılarını okuyunuz.

Bu kullanım kılavuzunu bütün kullanıcıların erişebileceği bir yerde muhafaza ediniz.

Güvenlik uyarılarie

▲ UYARI!

Bir emiş sistemi kullanılırken de işyerinde zararlı madde- ler için yasal sınır değerlere uyulmak ve emiş sistemini işleten kurum tarafından düzenli aralıklarla kontrol edilmek zorundadır

Kullanimg

Weller lehim dumanı emiş sistemi, vakum üretimi için bakım gerektirmeyen bir basınçlı hava dönüştürücüsü ile donatılmıştır ve bu nedenle sürekli endüstriyel işleme için idealdir. Basınçlı hava dönüştürücüsü, lehim dumanlarını 2 Weller Fumex-Extraction lehim çubuğundan emmek için yeterli şekilde tasarlanmıştır.

FT12 - Lehim dumanı emiş sistemi, (# 1 #) yanıcı gazın emişi için uygun değildir.

Bu filtre sistemi, ilgili filtre ortamına bağlı olarak, partikülleri ve gazları emmek ve filtrelemek için tasarlanmıştır.

Cihaz, havya çubuklarında doğrudan emme tertibatı olarak kullanılmak üzere tasarlanmıştır ve yüzeyden emme işlemleri için uygundur.

Bu cihaz sadece oda sıcaklığında ve iç mekanlarda kullanılabilir.

▲ UYARI!

Boğulma tehlikesi, Zehirlenme tehlikesi

Usulüne uygun olmayan kullanım soluk alma problemlerine, bogulmaya, zehirlenmeye veya kansere neden olabilir

Yerleştirilen filtre ortamına uygun olmayan partiküller ve gazlar emilemez.

Sıvılar ve yanıcı gazları emmesi yasaktır

⚠ UYARI!

Yangın ve patlama tehlikesi!

Cihaz yanıcı gazların emilmesi için kullanılamaz.

Alet, 50°C üzerindeki sıcaklıklar, açık ateşe veya yoğuşmuş çözücü maddelere maruz bırakılmamalıdır.

Sistemin işletmecisi, çalışma yerinde yasal olarak zorunlu olan zararlı madde sınır değerlerine uyulmasını sağlamakla yükümlüdür.

Filtre sistemi yalnızca teknik olarak sorunsuz durumdaysa çalıştırılmalıdır.

Amaca uygun kullanım şunları da içerir

• Bu kullanım kılavuzunu dikkate almanız,
• Diğer bütün dokümanları dikkate almanız,
• Diğer bütün dokümanları dikkate almanız,
• Kullanım yerinde ulusal kaza önleme yönetmeliklerini dikkate almanız.

Cihazda kendi yaptığınız değişiklikler için üretici sorumluluk kabul etmez.

Operasyon

WFE

FE lehim çubuklarının vakum hortumları doğrudan WFE lehim dumanı emiş sistemine bağlanır.

WFE'yi çalıştırmak için (3,5 bar - 6 bar) temizlenmiş, kuru basınçlı hava gerekir. Basınçlı hava, cihazın basınçlı hava bağlantısındaki bir kapatma valfi vasıtasıyla kapatılabilir.

Cihazın basınçlı hava bağlantısında kapatma valfi mümkündür.

Filtreyi değiştirmek için dahili bir asansör sayesinde, filtre kartuşu ve ön filtre alet kullanmadan kolayca değiştirilebilir.

Kurulu 3 aşamalı filtre ince toz filtresi F7, partikül filtresi sınıfı E12 ve geniş bant gaz filtresi (% 50 aktif karbon,% 50 Puratex), bu şekilde lehim dumanının emilmesine uyarlanmış bu bileşimdedir. Partikül filtresi ve gaz filtresi, ana filtre kartuşunda yer almaktadır. Her iki filtre elemanı da tek kullanımlık filtrelerdir, bu sayede ince toz filtresi (ön filtre) ana filtre kartuşunun değiştirilmesi gerekmeden önce birkaç kez değiştirilebilir.

Basınçlı hava kaynaklı kokuları emen atık hava filtresi (aktif karbon) ile birlikte WFE, bir devridaim ünitesi olarak kullanılır. Atık havanın boşaltılması gerekli değildir.

FT12

Basınçlı hava hortumunu çıkarmak için, hızlı kaplinin serbest bırakma halkasına bastırılır ve hortum dışarı çekilir.

Kurulu 3 aşamalı filtre ince toz filtresi F7, partikül filtresi ve geniş bant gaz filtresi (% 50 aktif karbon, % 50 Puratex), bu şekilde lehim dumanlarının çıkarılmasına uyarlanmış bu bileşimdedir. Partikül filtresi ve gaz filtresi, ana filtre kartuşunda yer almaktadır. Her iki filtre elemanı da tek kullanımlık filtrelerdir, bu sayede ince toz filtresi (ön filtre) birkaç kez değiştirilebilir. Ana filtre kartuşu en fazla 12 ay sonra değiştirilmelidir.

Basınçlı hava kaynaklı kokuları emen atık hava filtresi (aktif karbon) ile birlikte FT12, bir devridaim ünitesi olarak kullanılır. Atık havanın boşaltılması gerekli değildir.

WARNING

Bir emiş sistemi kullanılırken de işyerinde zararlı madde- ler için yasal sınır değerlere uyulmak ve emiş sistemini işleten kurum tarafından düzenli aralıklarla kontrol edilmek zorundadır

temizliği ve bakımı

▲ UYARI!

Bakım çalışmalarından önce, cihaz basınçsız hale getirilmelidir.

Cihazın kusursuz bir şekilde çalışmasını sağlayabilmek için FE havyasının vakum borusu ve emme hortumu düzenli bir şekilde temizlenmelidir. Emme borusu, fazla kirlenmesi halinde lehim akışkanının artıkları çözülünceye kadar gaz sızdırmayan ve içinde alkol (ispirto) bulunan hermetik bir kaba konulabilir.

▲ UYARI!

Temizleme maddelerinin kullanımında, ilgili yasal emniyet talimatlarına uyulmalıdır. Temizleme maddesi, zehirli atık muamelesi görmelidir.

FE lehim çubuğunun temizlenmesiyle de emiş gücü artık yeterli değilse, filtreler kontrol edilmelidir.

Ön filtre, ana filtrenin değiştirilmesi gerekmeden önce birkaç kez değiştirilebilir.

Orijinal Weller filtreleri usule uygun şekilde kullanıldığında, partikül filtresinin ve geniş bant gaz filtresinin kullanım ömrü denkleştirilmiş olur.

Yeni ana filtre kartuşunu takmadan önce, üzerine monte edildiği tarih belirtilmelidir. Cihazın montajı ters sırada gerçekleştirilir.

Uyarı: Filtreleri takarken, doğru sıraya ve montaj konumuna dikkat edin. Kirli filtreler zehirli atık olarak değerlendirilmelidir.

Onarım çalışmaları Weller tarafından eğitilmiş personelce gerçekleştirilmelidir.

Sadece orijinal WELLER yedek parçaları kullanılmalıdır.

Filtre değişimi

MIN 1x

HEPA filtresi ve geni bant cam filtre e le tirilmi tir ve böylece kompak filtre olarak birlikte de i tirilmelidir. Partikül filtresi (Filtre yata 1), kompak filtrenin ön filtreleme kademesidir ve bu yüzden daha sık de i tirilmelidir. İnce toz filtresinin en geç her 10. değişiminde kompakt filtrenin de değiştirilmesini özellikle tavsiye ederiz.

Filtre sisteminin düzgün çalışması için filtre aşağıdaki gibi değiştirilmelidir:

• Yılda en az 1 defa veya
• İzin verilen ortalama işyeri yoğunluğunun aşılması durumunda veya
• bakım planına göre

Kirlenmiş filtreler özel atık olarak işlem görmelidir. Uygun koruyucu donanım giyilmelidir.

Dikkat

Emilen havadaki değişik toz parçacıkları, farklı eritken mad- deler ve eritken madde içerikleri filtrenin kullanım ömrünü kısaltabilir.Yapışkan buharlarının emilmesi sırasında bir geniş bantlı gaz filtresi (asılı parçacık filtre olmadan) kullanılmalıdır.

Garanti

Saticının garanti talepleri teslimattan sonra bir yıl içinde zaman aşımına uğrar. Bu durum §§ 478, 479 BGB'ye göre saticının müracaat hakkı için geçerli değildir.

Verdiğimiz garanti, sadece yapı veya dayanıklılık garantisi, „Garanti“ terimi altında tarafımızdan yazılı olarak belirtilmişse geçerlidir.

Garanti, yanlış kullanım sonucu ve yetkisi olmayan kişiler tarafından müdahaleler gerçekleştirildiği taktirde iptal olur.

Teknik değişiklik yapma hakkı saklıdır!

Lütfen adresinden bilgi alınız www.weller-tools.com

Teknik Veriler

Lehim dumanı emicisi WFE FT12
Çalışma basıncı (yağsız, kuru basınçlı hava)	bar psi	3,5 - 650 - 87	3,5 - 750 - 100
Basınçlı hava bağlantısı (Basınçlı hava bağlantısı dış çapı)	mmInch	60,24	60,24
Çap mm	Inch	1405,51	1204,78
Yükseklik mm	Inch	2007,9	2007,9
Ağırlık kg	lb	2,75,9	1,53,3
Maks. sevk miktarı / 1 Havya çubuğu	I / min SCFH	30 13	27
1 m mesafeden ses düzeyi dB(A) 39		37
Maks. kapasite 1 - 2 çalışma alanı
Kompakt filtre:Parçacık filtresi Sınıf E12 (önceden H13)Geniş bantlı gaz filtresi ( (%50 aktif karbon, %50 Puratex))
Ön filtre:Sınıf F7 ince toz filtresi

Semboller

Dikkat!

Kullanım kılavuzu mutlaka okunmalıdır!

ESD uyumlu tasarım ve ESD uyumlu çalışma alanı

Ezilme tehlikesi

imha etme

Atık elektrikli ve elektronik eşyalar ayrılarak biriktirilmeli ve bertaraf edilmelidirler. Bertaraf etmeden önce cihazların içindeki lambaları çıkartınız. Yerel makamlara veya satıcınıza geri dönüşüm tesisleri ve atık toplama merkezlerinin yerlerini danışınız. Yerel yönetmeliklere göre perakende satıcılar atık elektrikli ve elektronik eşyaları ücret talep etmeden geri almak zorunda olabilirler. Atık elektrikli ve elektronik eşyalarınızı tekrar kullanarak ve geri dönüşüme vererek ham madde gereksiniminin az tutulmasına katkıda bulununuz. Atık elektrikli ve elektronik eşyalar, çevreye uygun şekilde bertaraf edilmediklerinde çevre ve sağlığınız üzerinde olumsuz etkilere neden olabilen değerli, tekrar kullanılabilir malzemeler içerirler. Bertaraf etmeden önce atık eşyanız içinde mevcut olabilen şahsınızla ilgili bilgileri siliniz. Değiştirdiğiniz cihaz parçaları, filtre veya eski cihazları ülkenizdeki yönetmeliklere göre imha ediniz.

Kirlenmiş filtreler özel atık olarak işlem görmelidir.

CE işareti

Britanya uyumluluk işareti
