WT 2023M - 용접기 Weller - 무료 사용 설명서

브랜드	Weller
모델	WT 2023M
유형	납땜기(납땜 스테이션)
전원	전력망(미지정, 추정 230 V AC)
크기(약)	150 x 100 x 80 mm(추정)
무게(약)	1.5 kg(추정)
온도 범위	100-450°C(200-850°F) 설정에 따름
디스플레이	조절 가능한 백라이트 LCD(0-100%)
대기 기능	조절 가능(OFF 또는 1-99분) 대기 온도(100-300°C/200-600°F)
자동 꺼짐(OFF 시간)	1~999분으로 설정 가능(또는 OFF)
창 기능	잠금 온도 주변 ±1-99°C/±1-180°F 설정
잠금(LOCK)	3자리 코드(001-999)로 설정 잠금
오프셋(보정)	보정용 ±40°C/±72°F
고정 온도	설정 가능한 2개의 온도(활성화/비활성화 가능)
무전위 출력	선택 가능: Zero Smog(ES FE) 또는 로봇(ES rob)
감도(움직임)	5단계 조절 가능(1=둔감, 5=매우 민감)
도구 감지	자동, 호환되는 Weller 도구만 호환
전위 보정 모드	3.5mm 잭을 통한 4가지 모드(직접 접지, 보정 접지, 무전위, 저항을 통한 간접 접지)
공장 초기화	전원 켤 때 Exit + UP + DOWN을 3초간 누름
잔열 표시	예, 50°C 이상일 때 깜박임
유지보수 및 관리	정기적으로 팁에 땜납 도포, 강한 플럭스 사용 금지, 적합한 팁 사용
예비 부품	다양한 모양과 크기의 팁, 발열체(Weller 카탈로그 참조)
수리 가능성	전문가에 의해 가능; 잠금 코드 분실 시 Weller 고객 서비스 문의

자주 묻는 질문 - WT 2023M Weller

디스플레이에 '- - -'가 표시되면 어떻게 해야 하나요?

이는 도구가 감지되지 않았거나 결함이 있음을 의미합니다. 장치의 도구 연결 상태, 도구 상태 및 호환성을 확인하십시오. 필요한 경우 도구를 교체하십시오.

코드를 잊어버린 경우 스테이션을 어떻게 잠금 해제하나요?

메뉴 버튼을 눌러 'ON'이 표시될 때까지 누른 다음, 잊어버린 3자리 코드를 입력하십시오. 코드를 잊은 경우 Weller 고객 서비스([e-mail])에 문의하십시오.

대기 온도(스탠바이)를 어떻게 설정하나요?

메뉴 1에서 'Temp. Stand-by'를 선택하십시오. OFF로 비활성화하거나 100~300°C(200~600°F) 사이에서 1°C 단위로 온도를 선택할 수 있습니다.

디스플레이에 온도가 표시되는데 도구가 차가운 경우 어떻게 해야 하나요?

스테이션이 대기 상태(OFF) 또는 정지 모드(Temps OFF)가 아닌지 확인하십시오. UP 또는 DOWN 버튼을 눌러 재활성화하십시오. 문제가 지속되면 발열체에 결함이 있을 수 있으므로 도구를 교체하십시오.

스테이션을 공장 설정으로 초기화하려면 어떻게 하나요?

전원을 켤 때 Exit, UP, DOWN 버튼을 동시에 3초간 누르십시오.

온도 오프셋(보정)을 어떻게 설정하나요?

메뉴 1에서 'Offset'을 선택하십시오. 팁의 실제 온도 편차를 보정하기 위해 ±40°C(또는 ±72°F)의 오프셋을 입력할 수 있습니다.

고정 온도를 활성화하려면 어떻게 하나요?

메뉴 2에서 'Températures fixes'를 ON으로 설정하십시오. 그런 다음 UP 및 DOWN 버튼을 사용하여 두 개의 사전 설정 온도를 선택하고 수정하십시오.

깜박이는 'AUTO-OFF' 메시지는 무엇을 의미하나요?

Temps OFF 기능이 활성화되었음을 나타냅니다: 비활성 시간 후 가열이 꺼집니다. 실제 온도가 깜박여 잔열을 알립니다. 재활성화하려면 UP 또는 DOWN을 누르십시오.

작업에 적합한 팁을 어떻게 선택하나요?

가능한 큰 팁을 사용하고, 작업 온도는 가능한 낮게 설정하십시오. 모양은 납땜에 맞아야 합니다. 적절한 열 전달을 위해 올바르게 주석 도금하십시오.

Zero Smog 또는 로봇 출력을 어떻게 설정하나요?

메뉴 2에서 'Sortie de commutation libre de potentiel'로 이동하십시오. Zero Smog의 경우 'ES FE', 로봇의 경우 'ES rob'를 선택하십시오. 배선 및 전원을 확인하십시오.

사용 설명서 WT 2023M Weller

울선 썸명
OFF-Stretchedba이	모드enza이 (원지 썸명 180°C (360°F)
100-300 °C	Stretchedba이 옷고, 템증형 썸명 capability
200-600 °F

Santanbiisikang(运豆）

上

汉在上，

울선 썸명
OFF-Stunami,bai	모드 겨심 (초기 썸명 2 min)
1-99 min Stunami	baii随着时间, 기재형 썸명可能会

Off

목선①②	SELMSG
ON 고정운ervo	체류

OFFgo定运动（

上

奉趙莊王國通

울선 죽명
1——伦理자 – (오래지수들고) 기재운목원일에 backs
2——[ ]
3——고ocracy(조기SEA
4——[ ]
5——단지자 – (지수 사료이 퍼은) 기재운목원일에 backs

：

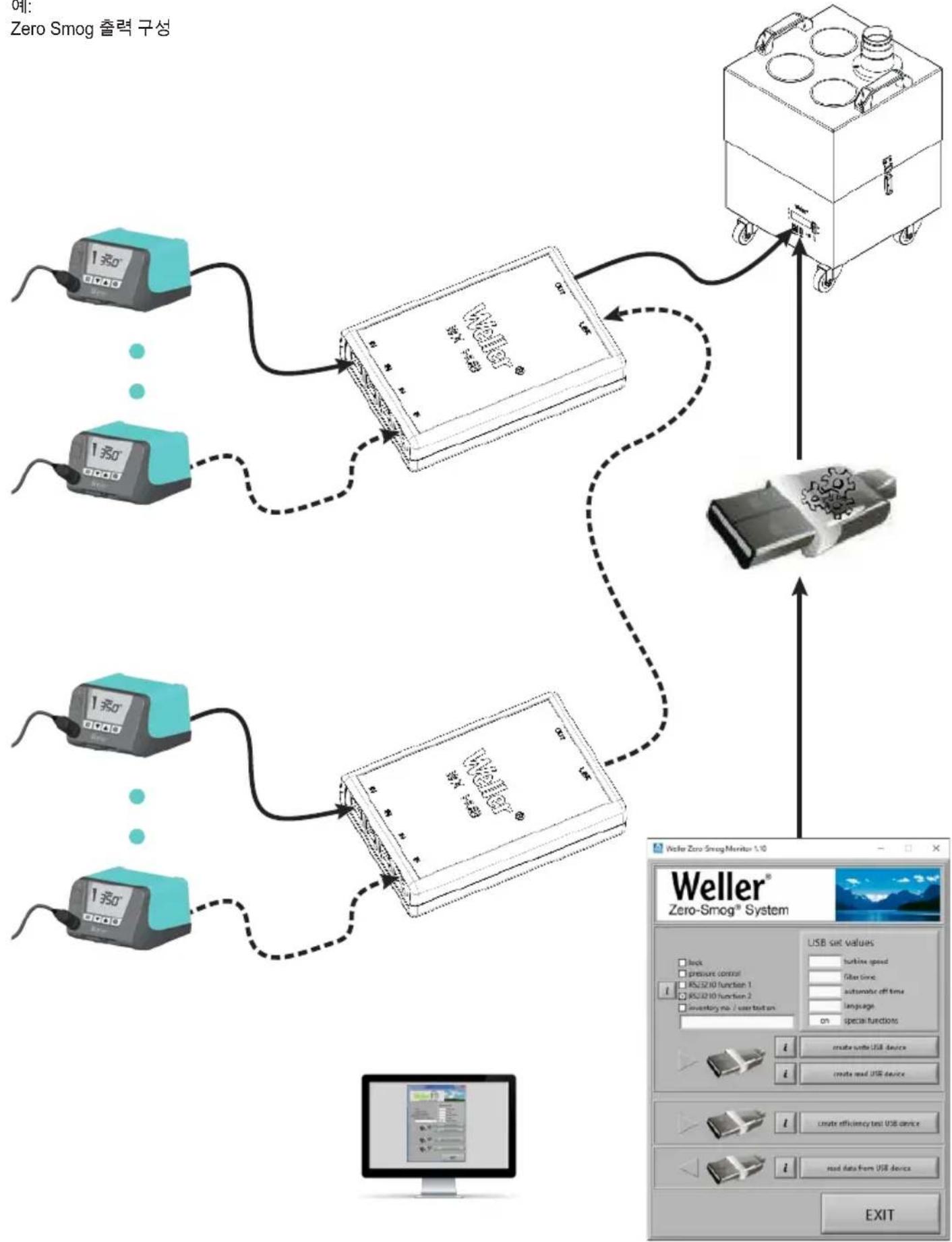

Zero Smog 增强的

• 내용일주에 툰을 기다 하이 썼무 툰일주와 툰목부 사의

Subset =
·-

• 썼명일류를 기재고보고 하이 전에 썼명일류에 썼명로 키트목을 썼성화내다.
• 甲：甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲、甲
  ·甲田中工
• 甲田电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电电

T
