(excepto en WMRP, WMRT, que se controlan a工程技术 de un contacto magnétique).

Vouspouvez acceder au menu 1 en actionnant la touche de menu

Une pressiion sur la touche de menu yous permet d'acceder au menu du canal selectionne auparavant.

Lorsque vous effectuez des réglages dans le menu, assurez-vous toujours de savoir quel canal a été sélectionné précédement. Le canal sélectionné précédement s'affiche sur l'écran.

Sieldom can ne s'affiche, les changements se referent a l'ensemble de I'appareil.

Temp. Stand-by

La température de veille est une valeur prédéterminable sur laquelle un outil de soudage est régé en cas de non-utilisation.

Option Description

OFF État de	veille désactivé (réglage usine 180°C (360°F)
100-300 °C	Temp. Stand-by, Régiable individuellement
200-600 °F

Temps Standby (Arrêt de la température)

Les outils de soudage dont la poignée est poursue d'un capteur d'utilisation sont régles sur la température de veille en cas de non-utilisation après écoulement du temps de veille prédéfini. Le capteur intégré dans l'outil déetecte le changement d'etat et désactive l'etat de veille sitôt que l'outil est déplace.

Les outils de soudage dépourvus de capteur d'utilisation sont régés sur la température de veille en cas de non-utilisation après écoulement du temps de veille prédéfini.

Une pression sur les touches UP et DOWN permet d'arreter I'etat de voir.

(excepté WMRP, WMRT, ceux-ci sont régulés par un contact magnétique.)

Option Description

OFF État de veille désactivé (réglage usine 2 min)

1-99 min Temps Standby, Régable individuellement

Temps OFF

En cas de non-utilisation de l'outil de soudage, son chauffage est désacté après écoulement du temps OFF. La désactivation de la température s'effectue indépendamment de la fonction de veille réglée. La température réelle est affichée de façon clignotante et sort d'affichage de chaleur résiduelle. "AUTO-OFF" apparait à l'affichage.

La chaleur résiduelle est affichée tant que l'outil de soudage se refroidit.

En outre, l'affichage « Cooling » (« Refroidissement ») clignote sur l'écran.

Dés que la température descend au-dessous de 50^ (122 °F), l'écran affiche OFF et le rétroéclairage est désactisé.

Une pression simultanee des touches UP et DOWN permet d'arreter I'etat OFF.

Option ①②	Description
OFF Temps	OFF désactifé (réglage usine 10 min)
1-999 min Temps OFF, Régiable individuellement

Fonction Window

Option 1 (réglage usine):

Régler la sortie de commutation libre de potentiel sur ES FE.

Limitation de la plage de réglage à ± 1-99 °C (±1-180 °F) en partir d'une température verrouillée grâce à la fonction « LOCK ».

La température verrouillée se situe ainsi au milieu de la fenêtre de température réglabre.

Option 2:

Régler la sortie de commutation libre de potentiel sur ES rob.

En partant d'une température régée et verrouillée, la fonction WINDOW permet de régler une fenêtre de température de ± 1 - 99^ ( ± 1 - 180^ ). Si la température réelle se situe dans ladite fenêtre, le contact libre de potentiel (sortie sur opto-coupleur) est commuté.

Option ①②	Description
OFF Fonction	Window désactifé (réglage usine OFF)
1-99 °C	Fonction Window, Régiable individuellement
1-180 °F

LOCK

Verrouillage de la station. Aucune modification de réglage n'est possible sur l'outil après verrouillage.

Exception 1: Boutons de température fixe actifs.

Exception 2: Fonction Window Option 1.

Tous les autres réglages ne peuvent plus être modifiés jusqu'àu déverrouillage.

Régler le code de verrouillage à trois chiffres souhaité (entre 001-999) et le valider à l'aide de la touche de menu.

Le verrouillage est actif (un cadenas est visible à l'affichage).

Déverrouiller la station

Appuyer sur la touche de menu. L'affichage ON apparait sur I'ecran

Régler le code de verrouillage à trois chiffres.

Valider le code à l'aide de la touche de menu.

Code oublie?

Veuillez vous adresser à notre service client : technical-service@ weller-tools.com

Offset

La température réelle de la panne à souder peut être adaptée en entrant un décalage de température (offset) de ± 40^ ( ± 72^ ).

^ C F

Commutation de l'unité de température.

Option Description
°C Celsius
°F Fahrenheit

Menu 2

Selectionnez le canal souhaité.

Une pressi prolongee (3 secondes) sur la touche de menu yous permit d'acceder au menu 2 du canal souhaite.

Lorsque vous effectuez des réglages dans le menu, assurez-vous toujours de savoir quel canal a été sélectionné précédement. Le canal sélectionné précédement s'affiche sur l'écran.

Si aucun canal ne s'affiche, les changements se refereient à l'ensemble de l'appareil.

Temperatures fixes

Activation des 2 températures fixes régibles individuellement.

Option ①②	Description
ON Températures fixes activé
OFF Températures fixes désactifé (réglage usine)

Lorsqu'elles sont activées, les températures fixes peuvent être sélectionnées et modifiées à l'aide des touches UP et DOWN.

Retroéclairage

Option Description

0-100% Luminosité LCD (réglage usine 80%)

Sortie de commutation libre de potentiel

Sélection de la sortie Zero Smog ou sortie robot

Option ①②	Description
ES FE Sortie	Zero Smog aktivée (réglage usine)
ES rob Sortie	robot aktivée

Sensibilité

Option Description
1	Insensible - réagit à un mouvement fort (long)
2	:
3	-Standard (Réglage usine)
4	:
5	-Sensible - réagit à tout mouvement léger (et rapide)

Example

Configuration de la sortie Zero Smog

Réinitialisation aux réglages d'usine

Lors de la mise sous tension : Appuyer sur les touches Exit, UP et DOWN pendant 3 secondes

Detection d'outil et limite de surcharge

WT 2M dispose d'une détction d'util automatique qui affecte à l'util respectif connecté les paramétres de régulation correspondants. Seuls les outils compatibles sont pris en charge pour éviter toute surcharge de la station :

Les différencs modes de commutation de la douille jack de 3,5 mm offrent 4 variantes possibles :

a Mise à la terre directe sans connecteur (étéat au moment de la livraison).
b Co	compensation de potentiel
c Sans potentiel avec connecteur
d Mise à la terre indirecte	avec connecteur et résistance soudée. Mise à la terre via la résistance sélectionnée.

Soudage et dessoudage

Effectuer les travaux de soudage conformément au mode d'emploi de votre outil de soudage raccordé.

Traitement des pannes

• Lors de la première mise en température, étamer la panne pour supprimer les couches d'oxyde et les impuretés dues au stockage.
• Au cours des pauses de soudage et avant de reposer le fer à souder, toujours s'assurer que la panne est bien étamée.
• Ne pas utiliser de flux trop agressif.
• Toujours s'assurer que la panne est bien fixée.
• Choisir une température de travail aussi basse que possible.
• Choisir la forme de panne la plus grande possible pour l'application
  Règle de base : env. aussi grande que la soudure à réaliser.
• Garantir un transfert de chaleur à grande surface entre la panne et le point de soudage en étamant correctement la

panne.

• Éteindre le système de soudage en cas de longues pauses de travail ou utiliser la fonction Weller de réduction de température en cas de non'utilisation.
• Enduire la panne de matériel d'apport de soudage avant de déposer le fer à souder pendant une période prolongée.
• Déposer directement la soudure sur le point de soudage et non sur la panne.
• Changer de panne à l'aide de l'outil prévu à cet effet.
• Ne pas user de force mécanique sur la panne.

Remarque

Les blocs d'alimentation ont ete regles pour une taille de panne moyenne. Des differences sont donc possibles en cas de changement de panne ou d'utilisation de pannes de forme differentes.

Messages d'erreur et élimination des défauts

Message / symptôme Cause possible Remède
• Affichage „- - - “ • L'outil n'a pas été détecté • Outil défectueux • Outil non compatible	• Contrôler le raccordement de l'outil au niveau de l'appareil • Contrôler l'outil raccordé	• Enclencher l'interrupteur d'alimentation • Contrôler la tension de réseau • Contrôler la protection de l'appareil
• Pas de fonctionnement de l'affichage (Afficheur éteint)	• Pas de tension de réseau	• Réactiver l'outil de soudage à l'aide des touches UP ou DOWN
• OFF	• Station en état de veille ou en mode OFF	• Déplacer les fers • Réactiver l'outil de soudage à l'aide des touches UP ou DOWN
• L'outil reste froid	• Station en état de veille ou en mode OFF	• Contrôler / replacer l'outil de soudage
• Affichage de température sur l'écran • L'outil reste froid	• Chauffage défectueux	• Réinitialisation de la station aux réglages d'usine
• La station ne fonctionne pas comme d'habitude	• Paramètres déréglés	• Contrôler / remplaçer l'outil de soudage
• Modifications de réglage impossibles	• Station verrouillée • Déverrouiller la station
• Zero Smog ne démarre pas	• Pas de tension de réseau • Aucun signalprésent	• Contrôler l'alimentation de réseau • Contrôler le câblage d'interface • Contrôler le réglage d'interface

Menu 1

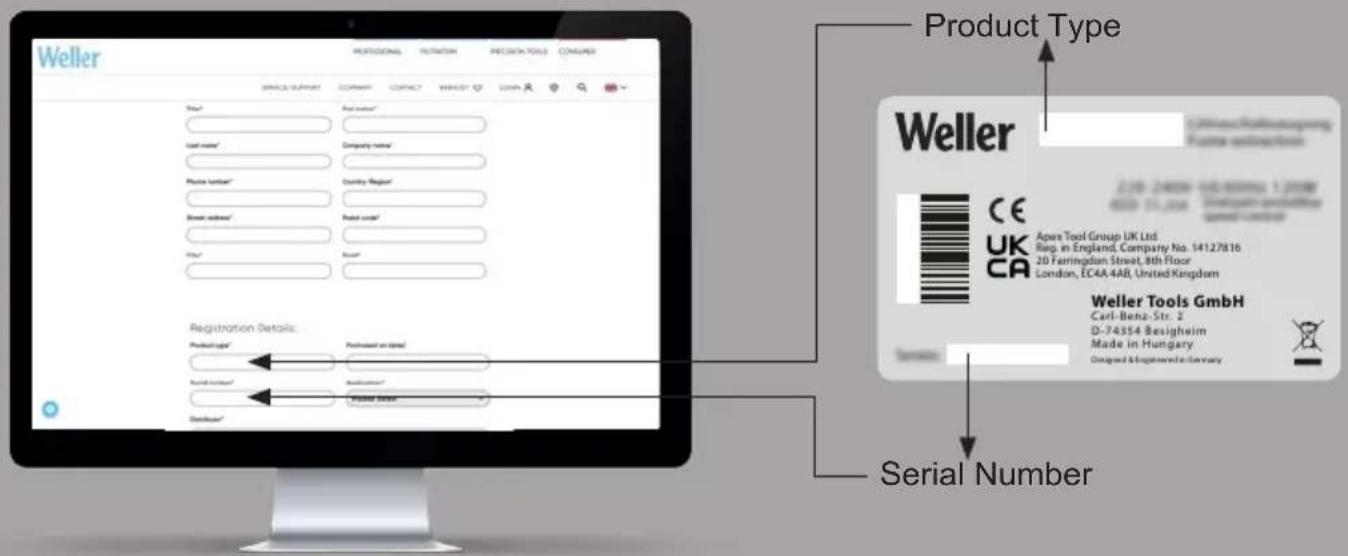

Produkt-Registrierung - Enregistrement produit - Registro de produits - 尊敬的客户您好
