SPI 27 - заваръчна машина Weller - Безплатно ръководство за потребителя

Марка	Weller
Модел	SPI 27
Тип продукт	Поялна станция
Напрежение на захранване	230 V ~ 50 Hz
Мощност	50 W
Температурен диапазон	150 °C до 450 °C
Регулиране на температурата	Електронно, LED дисплей
Размери (Д x Ш x В)	180 x 120 x 95 mm
Тегло	1,2 kg
Тип на накрайника	Стандартен резервен накрайник (серия ET)
Температура в режим на готовност	Автоматично намаляема
Функция за автоматично изключване	Да, след 30 минути бездействие
Държач за поялник	Вграден с почистваща гъба
Консумация в режим на готовност	< 5 W
Поддръжка и почистване	Почиствайте редовно накрайника с влажна гъба
Безопасност	Термичен предпазител, защита от прегряване
Резервни части	Накрайници, нагревателни елементи, предпазители налични
Ремонтируемост	Индекс на ремонтируемост 8/10
Гаранция	2 години (части и труд)

Често задавани въпроси - SPI 27 Weller

Какъв е температурният диапазон на Weller SPI 27?

Станцията Weller SPI 27 позволява регулиране на температурата от 150 °C до 450 °C за адаптиране към различни видове запояване.

Как да сменя накрайника на Weller SPI 27?

Изключете устройството и го оставете да изстине. Развийте фиксиращата гайка, извадете стария накрайник и поставете новия. Затегнете гайката умерено.

Има ли Weller SPI 27 автоматично изключване?

Да, станцията преминава в режим на готовност след 30 минути бездействие и се изключва автоматично след 60 минути за пестене на енергия и удължаване живота на накрайника.

Каква мощност консумира Weller SPI 27?

Станцията има мощност от 50 W, достатъчна за повечето електронни запоявания.

Какви типове накрайници са съвместими с Weller SPI 27?

Накрайниците от серия ET (напр. ET A, ET B, ET K) са съвместими. Използвайте оригинални накрайници за оптимална производителност.

Как да почистя накрайника на поялника?

Използвайте влажната гъба, предоставена в държача. Избършете внимателно горещия накрайник, за да отстраните остатъците от спойка. Избягвайте абразивни почистващи препарати.

Подходящ ли е Weller SPI 27 за начинаещи?

Да, той е лесен за използване благодарение на прецизното регулиране на температурата и LED дисплея. Идеален за обучение и обичайни ремонти.

Какво е захранващото напрежение на Weller SPI 27?

Weller SPI 27 работи на мрежово напрежение от 230 V ~ 50 Hz. Уверете се, че контактът съответства.

Как да получа резервни части за Weller SPI 27?

Резервните части (накрайници, нагревателни елементи, предпазители) са налични при оторизирани дистрибутори на Weller или онлайн. Проверете съвместимостта с модела SPI 27.

Какво да направя, ако температурата на станцията ми не се покачва?

Първо проверете термичния предпазител. Ако проблемът продължава, нагревателният елемент може да е дефектен. Свържете се с отдела за следпродажбено обслужване на Weller.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SPI 27 Weller

BG превод на оригиналната инструкция

RO Traducere a instructiunilor originale

Преди пускане в действие и започване на работа с прибора прочетете докрай това ръководство и инструкциите за безопасна работа.

Спазвайте съответните ръководства за работа на присъединения уред. Монтаж и пускане в действие на доставяните от нас машини може да се извършва само авторизиран специализиран персонал.

При неспазване на правилата за безопасност има опасност за Вашето здраве и живот.

Съхранявайте това ръководство така, че то да е достъпно за всички потребители.

Инструкции за безопасна работа

Работете с поялния инструмент само, ако той е в безупречно техническо състояние. Предпазните приспособления не трябва да са деактивирани.

Отстранявайте незабавно всички неизправности и дефекти. Преди всяко използване на прибора / инструмента проверете грижливо дали предпазните приспособления работят правилно и в съответствие с предназначението си. Проверете дали подвижните части работят изправно и не се заклещват или дали има повредени части. Всички части трябва да са монтирани правилно и да са изпълнени всички условия, за да се осигури изправната работа на прибора.

От съображения за безопасност, деца и младежи под 16-годишна възраст, както и лица, които не са запознати с тези инструкции за работа, не може да използвате устройството. Децата не трябва да играят с уреда.

Това устройство не е предназначен за ползване от хора (включително деца) с ограничени физически, сетивни или умствени способности, или от лица, които нямат познания или опит в работа с устройството.

Дръжте други хора далече от Вашето работно място.

Забранено е деца и външни лица да се намират в работната зона. Не оставяйте други хора да се докосват до поялния инструмент или кабела.

ПРЕДУПРЕЖДЕНИЕ

Има опасност от нараняване

При транспорт уредът или части от него могат да паднат долу.

ПРЕДУПРЕЖДЕНИЕ

Има опасност от нараняване

Опасност от премазване / Опасност от порязване

Опасност от нараняване след отваряне на капака, тъй като не е гарантирана защита от подвижните машинни части.

- Ключовият превключвател може да бъде използван само от специализирани и инструктирани лица, които въз основа на своята специална квалификация и опит са на ясно, какви опасности възникват при работа без защита.

• Съхранявайте ключа на сигурно място.

- При нормална работа не оставяйте ключа пъхнат в машината!

Опасност от нараняване по сменяемите касети

- Никога не хвашайте с ръце през отворена касета в уреда

Опасност от сгъстения въздух.

- Внимавайте при присъединяване на съединителя за сгъстен въздух. Изпуснете налягането от маркуча. При разединяване дръжте здраво съединителя, тъй като контакт на съединителя може да падне от ръката.

ПРЕДУПРЕЖДЕНИЕ

Електрически удар

Пазете се от електрически удар.

- Не използвайте поялния инструмент във влажна или мокра околна среда.

- Пред започване на работи по уреда извадете щекера от контакта. Оставете уреда да изстине.

При неправилно присъединяване на апарата за управление има опасност от нараняване поради електрически удар и уредът може да се повреди.

- Преди започване на работа прочетете докрай приложените инструкциите за безопасна работа в това ръководство за работа, а също така и ръководството на Вашия апарат за управление и спазвайте дадените там мерки за безопасност.

- Свържете само инструменти WELLER.

При дефектен уред е възможно активни проводници да са оголени или защитният проводник да не работи.

- Ремонтите трябва да се извършват от обучени от Weller лица.

- Ако е повреден съединителния проводник на електрическия инструмент, то той трябва да се смени със специално подготовен съединителен проводник, който може да се получи от сервисната организация.

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от пожар

Върхът на запояване става много гореща по време на запояване работа. Съществува опасност от изгаряния от докосване на върховете. Инструментите могат все още да бъдат горещи дълго след като те не са били изключени.

- Не се докосвайте до горещи инструменти и детайли.

- Само замени съвети спойка, когато е студен

- Винаги се докосвайте до корпуса след като той се охлади.

След приключване на процеса на запояване поялният инструмент и държачът на обработваната част са още горещи.

- Профилите за запояване трябва да се конфигурират така, че платините да се изваждат студени.

- Изваждайте печатните платки с ръкавици. Внимавайте след изваждане на горещите печатни платки трети лица да нямат достъп до тях.

⚠ ПРЕДУПРЕЖДЕНИЕ

Опасност от отравяне

- Има опасност от парите, които се образуват в процеса на запояване. Има опасност от пари и други аерозоли, възникащи при нагряване и евентуално прегряване на печатните платки. Използвайте при спояване устройство за изсмукване на дима.

- При обработване на лепило внимавайте за специалните предупредителни указания на производителя на лепилото.

- По принцип избягвайте контакт на кожата с лепилото, респ. с пастата за запояване. Контакт на кожата с тези вещества може да е вреден за здравето.

Мрежовият кабел може да бъде включван само в разрешените за тази цел мрежови контакти или адаптери. Проверете дали мрежовото напрежение съвпада с данните на фирмената табелка. Включвайте уредът в контакта само в изключено състояние.

Не използвайте кабела за цели, за които той не е предвиден. Никога не носете прибора за кабела. Не използвайте кабела за изтегляне на щекера от контакта. Пазете кабела от горещина, масло и остри ръбове..

Бъдете внимателни. Внимавайте, какво правите. Работете разумно. Не работете с поялния инструмент, ако не можете да се концентрирате.

Избягвайте ненормално положение на тялото. Оформете ергономично правилно Вашето работно място, Внимавайте да стоите удобно при работа, неправилно положение на тялото причинява вреди на здравето.

Използвайте правилния инструмент. Използвайте само принадлежности или допълнителни прибори, които са указани в спецификацията на принадлежностите на ръководството за работа или са разрешени от производителя. Използвайте принадлежности или допълнителни прибори на WELLER само заедно с оригинални прибори на WELLER. Използване на други инструменти и други принадлежности може да стане причина да получите нараняване.

Съхранявайте Вашия появлен инструмент на сигурно място. Когато приборите и инструментите не се използват, те трябва да се съхраняват на сухо, високо или заключено място извън да досега на деца. Когато не използвате поялните инструменти, изключете напрежението и налягането.

При транспорт фиксирайте осите с връзки за кабели.

Използване по предназначение

Поялната уредба може да бъде използвана изключително само за спояване на конструктивни групи.

Използвайте този уред само при стайна температура и във вътрешни помещения. Да се пази от влага и пряка слънчева светлина.

Потребителски групи

Поради различни големите рискове и потенциални опасности някои работни операции могат да бъдат извършвани само от квалифициран и обучен персонал.

Работна операция Потребителски групи

РаботаОбслужване на машината,Отстраняване, Оборудване	Любители (научен, опитен)Ученици в процес на техническопроизводствено обучение под ръководствои надзор на обучен квалифициранспециалист
Монтаж, Включване на уреда,Почистване, Поддържане,Поддържане, Работи попневматичните устройства	Обучен специализиран техническиперсонал
Работи по електрическотооборудване	ЕлектротехникУченици в процес на техническопроизводствено обучение под ръководствои надзор на обучен квалифициранспециалист
Интервалите за поддръжкаDefault	Специалист по безопасност

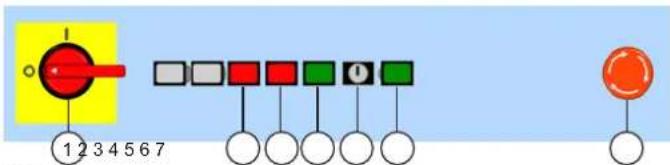

Елементи за управление

① ON / OFF
② Fault
③ Stop
④ Start

Стартира процеса на актуално заредената Wincontrol- програма. След едно спиране машината стартира отново спряното движение точно на мястото, където е станало прекъсването, освен ако обработването не е прекъснато от потребителския интерфейс.

⑤ Ключов превключвател
С ключовия превключвател при настройка Вие можете са шунтирате защитните прекъсвачи за врата
⑥ Power Включване на крайното стъпало на управлението на осите и управляващото напрежение.
⑦ Аварийно изключване Прекъсване на всички функции; състоянието на неизправност може да се провери със софтуера.

Обслужване и поддържане

▲ПРЕДУПРЕЖДЕНИЕ

Пред започване на работи по уреда извадете щекера от контакта. Оставете уреда да изстине.

Ежедневно

Накрайник за поялник проверка за износванепри нужда смяна
Станция Почистване Изтупване на четкитеИзпразване на колектора
Тръба за направляванена припоя	проверка за износванепри нужда смяна
Ежеседмично
Тръба за направляванена припоя	почистванепри нужда смяна
На всеки 3 месеца
Накрайник за поялник Проверка на температурата
Нагревателен елемент при нужда смяна
Система за подаване нажицата за запояване	Визуален контрол за износване на задвижващитеколела от натиск или задвижващия вал
Задвижване Проверка напревключвателя за края на спояване

Оси

На всеки 500 - 1000работни часове	Смазване на осите (фабрично със смазка наосновата на натриев сапун GP00/000F-20 по DIN5105022)
На всеки 100 - 200работни часове	Ако се използва масло, досмазване.
Работните часове могат да бъдат показвани в индикацията на WinControl.

Проверявайте редовно всички присъединени кабели и маркучи. Погрижете се незабавно да не се работи с повредени електрически инструменти.

Ремонти и работи, които не са описани в това упътване, може да извършва само квалифициран оторизиран персонал.

Използвайте само оригинални резервни части на WELLER.

Гаранция

Претенциите към качеството на купувача имат давност една година след датата на доставка при купувача. Това не важи за регресни претенции на купувача по §§ 478, 479 ГК.

Ние носим отговорност по дадената от нас гаранция само, когато гаранцията за свойствата или за срока на годност е дадена от нас в писмен вид и като при това е използвано понятието „гаранция“.

Гаранцията губи сила при неправилно използване и когато неквалифицирани лица са направили манипулации.

Моля информирайте се на адрес www.weller-tools.com.

Технически данни
Поялен робот WTBR-1000

Размери д х ш х в(mm)(inch)	1100 x 900 x 950
тегло (kg) 205
Мрежово напрежение (V / Hz) 200-230 / 50-60	100-120 / 50-60
Консумирана мощност (W) макс. 1500
Съединителен елемент за сгъстен bar 5,5 - 3въздухобезмаслен, сух сгъстения въздух
Работна зона (mm)(inch)	390(2 x 195) x 205 x 100
Зона на преместване (mm) Оси:
	x: 400
	y: 300
	z: 100
	t: 270°

поялник HER 120

Консумирана мощност (W) 120
Температурен диапазон (°C) 50 - 450
Ход Пневматичен модул (mm) 50
Ъгъл на наклон	-30° - +30°

Система за подаване на жицата за запояване

Диаметър на припоя	(mm) 0,5	- 1,5
Скорост	(mm /s) 0	- 24
Консумирана мощност (W) 1,7
Понижаване зъбна планетна предавка		1:166
Ход Пневматичен модул	(mm) 30
Ъгъл на наклон		-30° - +30°

Правото за правене на технически изменения остава запазено!

Символи

Предупреждение за опасност от нараняване на ръцете

Предупреждение за опасност от порязване

Прочетете ръководство за експлоатация!

→ Пред извършване на каквито и да било работи по уреда винаги → изваждайте щекера от контакта.

Дизайнът и оформлението на работното място отговарята на ESD

СЕ-знаци

Отстраняване като отпадък

Не изхвърляйте електрически инструменти в домакинските отпадцы! В съответствие с европейската Директива 2012/19/EU за стари електрически и електронни уреди и нейното внедряване в националното право изхабените електрически инструменти трябва да се събират отделно и да се предават за екологично рециклиране.

Оригинална Декларация за съответствие

Поялен робот

WTBR-1000

Ние декларираме, че назованите продукти изпълняват изискванията на следните Директиви:

2006/42/EG, 2014/30/EU

Приложени хармонизирани норми:

Упълномощен за съставяне на техническата документация.

Weller Tools GmbH
