ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Cubus G 210 S Laserliner

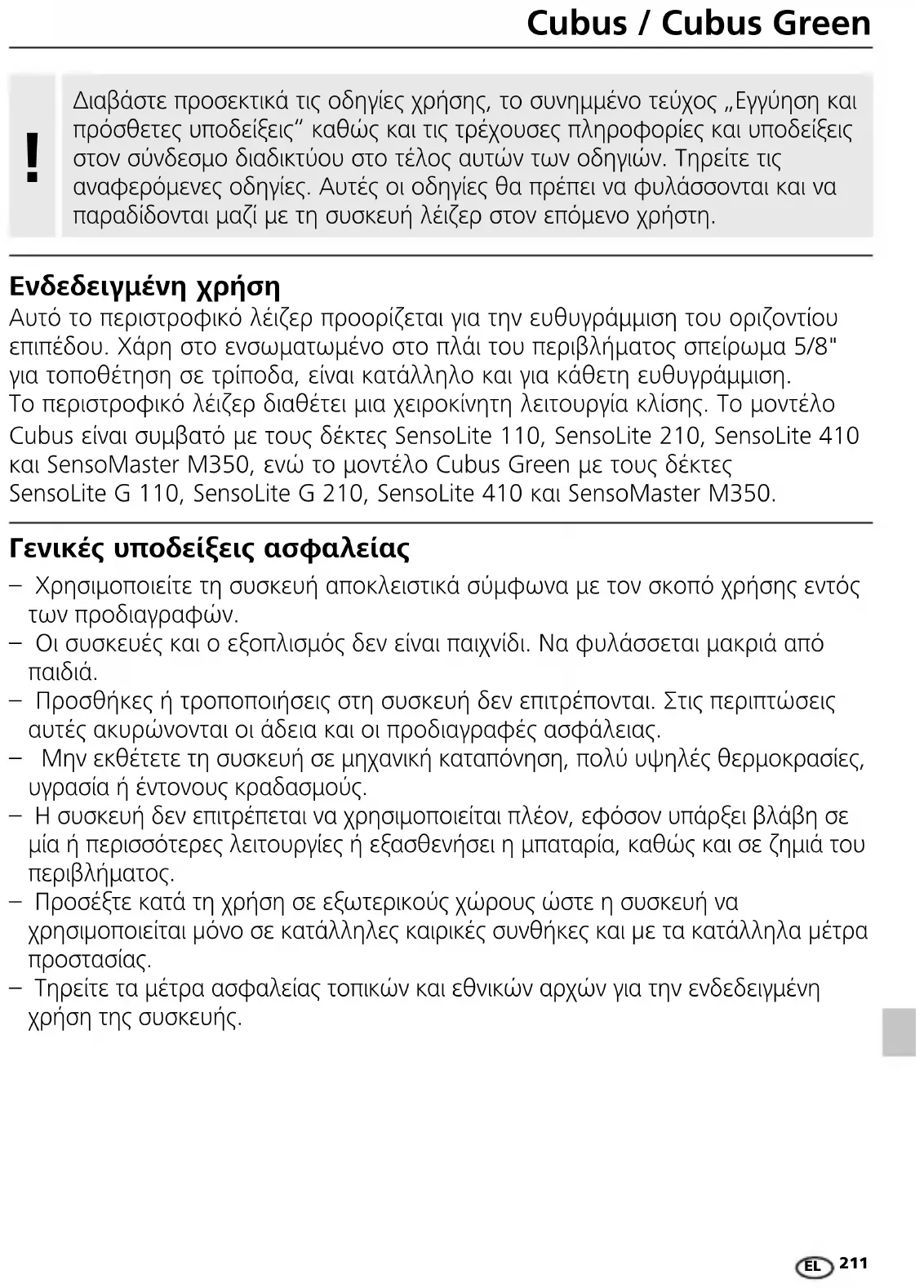

Γενικές υποδείξεις ασφαλείας – Χρησιμοποιείτε τη συσκευή αποκλειστικά σύμφωνα με τον σκοπό χρήσης εντός των προδιαγραφών. – Οι συσκευές και ο εξοπλισμός δεν είναι παιχνίδι. Να φυλάσσεται μακριά από

– Προσθήκες ή τροποποιήσεις στη συσκευή δεν επιτρέπονται. Στις περιπτώσεις αυτές ακυρώνονται οι άδεια και οι προδιαγραφές ασφάλειας. – Μην εκθέτετε τη συσκευή σε μηχανική καταπόνηση, πολύ υψηλές θερμοκρασίες, υγρασία ή έντονους κραδασμούς. – Η συσκευή δεν επιτρέπεται να χρησιμοποιείται πλέον, εφόσον υπάρξει βλάβη σε μία ή περισσότερες λειτουργίες ή εξασθενήσει η μπαταρία, καθώς και σε ζημιά του περιβλήματος. – Προσέξτε κατά τη χρήση σε εξωτερικούς χώρους ώστε η συσκευή να χρησιµοποιείται µόνο σε κατάλληλες καιρικές συνθήκες και µε τα κατάλληλα µέτρα προστασίας. – Τηρείτε τα μέτρα ασφαλείας τοπικών και εθνικών αρχών για την ενδεδειγμένη χρήση της συσκευής. Διαβάστε προσεκτικά τις οδηγίες χρήσης, το συνημμένο τεύχος „Εγγύηση και πρόσθετες υποδείξεις“ καθώς και τις τρέχουσες πληροφορίες και υποδείξεις στον σύνδεσμο διαδικτύου στο τέλος αυτών των οδηγιών. Τηρείτε τις αναφερόμενες οδηγίες. Αυτές οι οδηγίες θα πρέπει να φυλάσσονται και να παραδίδονται μαζί με τη συσκευή λέιζερ στον επόμενο χρήστη.

Ενδεδειγμένη χρήση Αυτό το περιστροφικό λέιζερ προορίζεται για την ευθυγράμμιση του οριζοντίου επιπέδου. Χάρη στο ενσωματωμένο στο πλάι του περιβλήματος σπείρωμα 5/8" για τοποθέτηση σε τρίποδα, είναι κατάλληλο και για κάθετη ευθυγράμμιση. Το περιστροφικό λέιζερ διαθέτει μια χειροκίνητη λειτουργία κλίσης. Το μοντέλο Cubus είναι συμβατό με τους δέκτες SensoLite 110, SensoLite 210, SensoLite 410 και SensoMaster M350, ενώ το μοντέλο Cubus Green με τους δέκτες SensoLite G 110, SensoLite G 210, SensoLite 410 και SensoMaster M350. EL212

– Η συσκευή μέτρησης τηρεί τις προδιαγραφές και οριακές τιμές περί ηλεκτρομαγνητικής συμβατότητας σύμφωνα με την Οδηγία EMC-2014/30/EΕ. – Θα πρέπει να δίνεται προσοχή στους κατά τόπους περιορισμούς της λειτουργίας των συσκευών π.χ. σε νοσοκομεία ή αεροπλάνα., σε πρατήρια καυσίμων, ή κοντά σε άτομα με βηματοδότη. Υπάρχει πιθανότητα εμφάνισης βλαβών ή αρνητικής επίδρασης από και μέσω ηλεκτρονικών συσκευών. – Αν υπάρχουν κοντά υψηλές τάσεις ή υψηλά ηλεκτρομαγνητικά εναλλασσόμενα πεδία μπορεί να επηρεαστεί η ακρίβεια μέτρησης. – Προσοχή: Μην κοιτάτε κατευθείαν στην ακτίνα ή στην αντανάκλασή της. – Μην στρέφετε την ακτίνα του λέιζερ σε άτομα. – Σε περίπτωση πρόσπτωσης ακτίνας λέιζερ κατηγορίας 2 στο μάτι, κλείστε τα μάτια σας και μετακινήστε το κεφάλι αμέσως μακριά από την ακτίνα. – Ποτέ μην κοιτάτε την ακτίνα λέιζερ ή τις αντανακλάσεις με οπτικές συσκευές (φακός, μικροσκόπιο, κιάλια, …). – Μη χρησιμοποιείτε το λέιζερ στο ύψος των ματιών (1,40 ... 1,90 m). – Επιφάνειες που καθρεφτίζουν και είναι γυαλιστερές πρέπει να καλύπτονται κατά τη διάρκεια της λειτουργίας διατάξεων λέιζερ. – Περιορίζετε σε δημόσιους χώρους κυκλοφορίας τις ακτίνες λέιζερ με φράκτες και τοίχους και τοποθετείτε προειδοποιητικές πινακίδες. EN 60825-1:2014/A11:2021 / EN 50689:2021 Ακτινοβολια λειζερ, Μην κοιτατε απευθειασ στην ακτινα! Κατηγορια Λειζερ 2 < 1 mW | 635 / 515 nm Υποδείξεις ασφαλείας Αντιμετώπιση της ηλεκτρομαγνητικής ακτινοβολίας Υποδείξεις ασφαλείας Χρήση λέιζερ της κλάσης 2Cubus / Cubus Green

Ιδιαίτερες ιδιότητες προϊόντος και λειτουργίες Το περιστροφικό λέιζερ ευθυγραμμίζεται αυτόνομα. Τοποθετείται στην αναγκαία βασική θέση - εντός της γωνίας εργασίας ± 4°. Το αυτόματο σύστημα αναλαμβάνει αμέσως τη ρύθμιση ακριβείας: Τρεις ηλεκτρονικοί αισθητήρες μέτρησης καταγράφουν τον άξονα Χ, Υ και Ζ. Το σύστημα Anti-Drift (ADS) αποτρέπει εσφαλμένες μετρήσεις. Η αρχή λειτουργίας: 30 δευτερόλεπτα μετά την ενεργοποίηση του ADS το λέιζερ ελέγχεται διαρκώς ως προς τη σωστή ευθυγράμμισή του. Εάν η συσκευή κουνηθεί λόγω εξωτερικών επιδράσεων ή εάν το λέιζερ χάσει την αναφορά ύψους του, το λέιζερ παραμένει. Επιπρόσθετα αναβοσβήνει το λέιζερ και η LED Tilt ανάβει διαρκώς. Για να είναι δυνατή η περαιτέρω επεξεργασία, πιέστε ξανά το πλήκτρο Tilt ή απενεργοποιήστε και ενεργοποιήστε τη συσκευή. Το ADS δεν είναι ενεργό μετά την ενεργοποίηση. Για την προστασία της συσκευής από μεταβολές θέσης λόγω εξωτερικών επιδράσεων, πρέπει να ενεργοποιηθεί το ADS πιέζοντας το πλήκτρο Tilt. Η λειτουργία ADS εμφανίζεται με το αναβόσβημα της LED Tilt, βλέπε εικόνα κάτω.

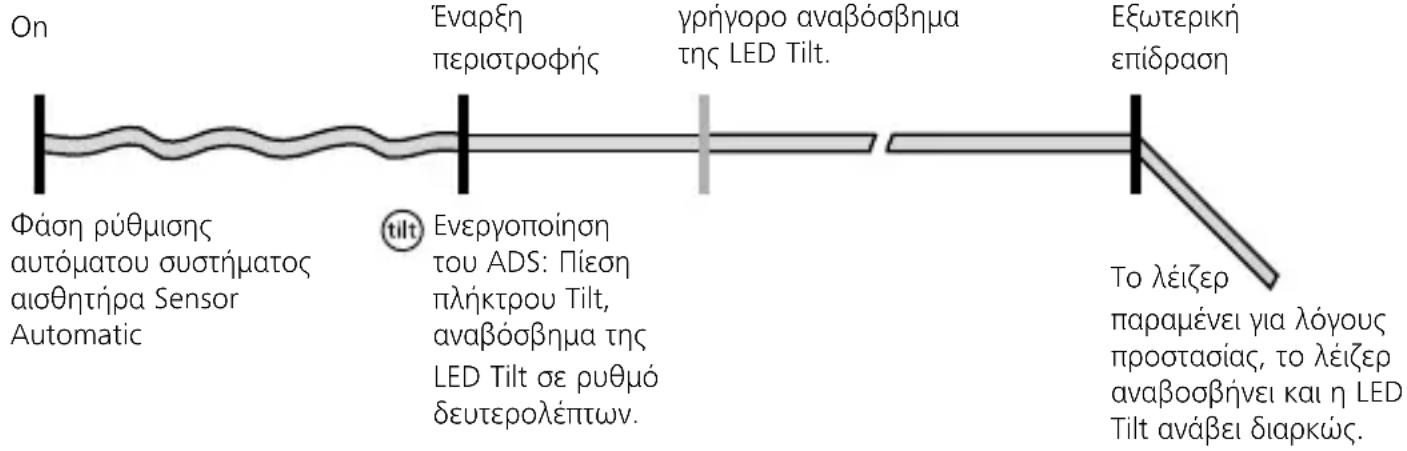

Φάση ρύθμισης αυτόματου συστήματος αισθητήρα Sensor Automatic Ενεργοποίηση του ADS: Πίεση πλήκτρου Tilt, αναβόσβημα της LED Tilt σε ρυθμό δευτερολέπτων.

παραμένει για λόγους προστασίας, το λέιζερ αναβοσβήνει και η LED Tilt ανάβει διαρκώς. ADS διαπεραστικό μετά από 30 δευτερόλεπτα, γρήγορο αναβόσβημα της LED Tilt.

περιστροφής Τρόπος λειτουργίας του ADS Προσοχή: Το ADS ενεργοποιεί την επιτήρηση μόνο 30 δευτ. μετά την πλήρη χωροστάθμιση του λέιζερ (φάση ρύθμισης). Αναβόσβημα της LED Tilt σε ρυθμό δευτερολέπτων κατά τη διάρκεια της φάσης ρύθμισης, γρήγορο αναβόσβημα εάν το ADS είναι ενεργό. !214 Χειρισμός τροφοδοτικού / επαναφορτιζόμενη μπαταρία ιόντων λιθίου – Η επαναφορτιζόμενη μπαταρία μπορεί να φορτιστεί στη συσκευή με το συνοδευτικό τροφοδοτικό 9V ή εξωτερικά μέσω της υποδοχής USB-C που είναι ενσωματωμένη στην επαναφορτιζόμενη μπαταρία με ένα στάνταρ τροφοδοτικό USB-C. – Το τροφοδοτικό/Ο φορτιστής επιτρέπεται να χρησιμοποιείται μόνο μέσα σε κλειστούς χώρους και δεν πρέπει να εκτίθεται σε υγρασία ή σε βροχή, επειδή υπάρχει κίνδυνος ηλεκτροπληξίας. – Πριν από τη χρήση της συσκευής φορτίστε πλήρως την επαναφορτιζόμενη μπαταρία της συσκευής. – Συνδέστε το τροφοδοτικό/φορτιστή στο δίκτυο ρεύματος και την υποδοχή σύνδεσης της επαναφορτιζόμενης μπαταρίας της συσκευής. Χρησιμοποιείτε μόνο το τροφοδοτικό/φορτιστή που εσωκλείεται. Σε περίπτωση χρήσης λάθος τροφοδοτικού/φορτιστή, η εγγύηση παύει να ισχύει. – Καθώς η μπαταρία φορτίζεται στην εγκατεστημένη κατάσταση, η ένδειξη λειτουργίας LED ανάβει με κόκκινο χρώμα. Η διαδικασία φόρτισης ολοκληρώνεται μόλις η λυχνία LED ανάψει με πράσινο χρώμα. – Όσο φορτίζεται η συσκευή, αναβοσβήνουν τα LED από δεξιά προς τα αριστερά ανοδικά. Η διαδικασία φόρτισης έχει ολοκληρωθεί, όταν και τα τρία LED ανάβουν μόνιμα. – Όταν το επίπεδο φόρτισης της μπαταρίας είναι πολύ χαμηλό, αναβοσβήνει πρώτα η μεσαία ένδειξη λειτουργίας LED και στη συνέχεια αναβοσβήνουν συγχρονισμένα και οι τρεις ενδείξεις LED πριν η συσκευή απενεργοποιηθεί. – Λειτουργία χωρίς μπαταρία: Η συσκευή μπορεί να χρησιμοποιηθεί χωρίς μπαταρία όταν συνδέεται στο ηλεκτρικό δίκτυο μέσω της πρίζας φόρτισης και του παρεχόμενου προσαρμογέα δικτύου. Σε αυτή την περίπτωση αναβοσβήνει η μεσαία ένδειξη λειτουργίας LED. USB-C

Μεταφορική ΑΣΦΑΛΕΙΑ: Η συσκευή προστατεύεται κατά τη μεταφορά με ένα ειδικό φρένο μοτέρ. IP 66 Προστασία από σκόνη και νερό - Για τη συσκευή πρέπει να προβλέπεται ιδιαίτερη προστασία από σκόνη και βροχή.Cubus / Cubus Green

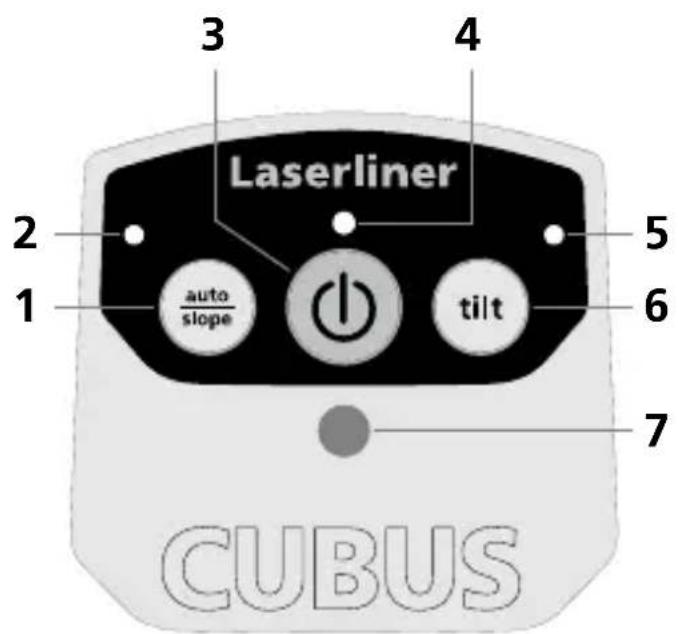

auto/slope λειτουργία

LED auto/slope λειτουργίας LED Off: Αυτόματη ευθυγράμμιση LED On: Χειροκίνητη ευθυγράμμιση

Ένδειξη λειτουργίας (LowBat: LED αναβοσβήνει)

LED λειτουργίας Tilt

Σημείο λήψης υπέρυθρου σήματος

Έξοδος λέιζερ αναφοράς

Κεφαλή πρίσματος / έξοδος ακτίνας λέιζερ

Υποδοχή σύνδεσης τροφοδοτικού/

Θήκη επαναφορτιζόμενης

Έξοδος σήματος υπερύθρων

Επιλογή ταχύτητας περιστροφής 600 / 330 / 30 / 0 U/min

Λειτουργία σάρωσης 10° / 45° / 90° / 180°

Πλήκτρο προσδιορισμού θέσης (περιστροφή δεξιά)

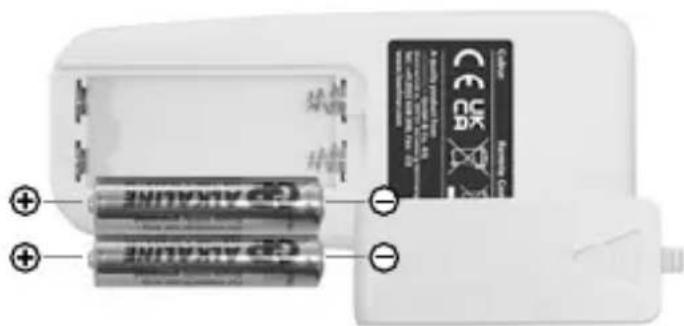

Πλήκτρο προσδιορισμού θέσης (περιστροφή αριστερά) Τοποθέτηση των μπαταριών στο τηλεχειριστήριο Ανοίξτε τη θήκη μπαταρίας και τοποθετήστε τις μπαταρίες (2 x 1,5V LR03 (AAA)) σύμφωνα με τα σύμβολα εγκατάστασης. Προσέξτε τη σωστή πολικότητα.

Γωνία 90° 90° λειτουργία

Πλέγμα χώρου: Τα παρακάτω δείχνουν τα επίπεδα λέιζερ και τις λειτουργίες. auto: Αυτόματη ευθυγράμμιση / man: Χειροκίνητη ευθυγράμμισηCubus / Cubus Green

auto auto Εάν η συσκευή έχει τοποθετηθεί υπερβολικά λοξά (εκτός του ορίου των 4°), η κεφαλή πρίσματος ακινητοποιείται και το λέιζερ και η LED auto/slope αναβοσβήνουν. Σε αυτή την περίπτωση η συσκευή πρέπει να τοποθετηθεί σε μία επίπεδη επιφάνεια.

LED auto/slope λειτουργίας Off: Αυτόματη ευθυγράμμιση

– Πραγματοποιείται αυτόματα χωροστάθμιση της συσκευής σε μια περιοχή ± 4°. Στη φάση ρύθμισης το λέιζερ αναβοσβήνει και η κεφαλή πρίσματος παραμένει σε ηρεμία. Όταν πραγματοποιηθεί η χωροστάθμιση, το λέιζερ ανάβει διαρκώς και περιστρέφεται με το μέγ. αριθμό στριφών. Βλέπε ως προς αυτό το κεφάλαιο „Sensor Automatic“ και „ADS-Tilt“ Οριζόντια χωροστάθμιση και κατακόρυφη χωροστάθμιση – Οριζόντια: Τοποθετήστε τη συσκευή κατά το δυνατό σε επίπεδη επιφάνεια ή στερεώστε τη σε έναν τρίποδα. – Κατακόρυφα: Τοποθετήστε τη συσκευή πλευρικά με συναρμολογημένη τη βάση τρίποδα και τοίχου. Το πεδίο χειρισμού δείχνει προς τα πάνω. Με τη βάση τρίποδα και τοίχου είναι δυνατή η συναρμολόγηση της συσκευής σε έναν τρίποδα για κατακόρυφη χρήση. – Πιέστε το πλήκτρο ΟΝ/ΟFF. LED auto/slope λειτουργίας On: Χειροκίνητη ευθυγράμμιση

Λειτουργία κλίσης Η ρύθμιση μεγαλύτερων κλίσεων είναι δυνατή με την προαιρετική γωνιακή πλάκα. ΣΥΜΒΟΥΛΗ: Πρώτα επιτρέψτε την αυτόνομη ευθυγράμμιση της συσκευής και ρυθμίστε τη γωνιακή πλάκα στο μηδέν. Στη συνέχεια απενεργοποιήστε το αυτόματο σύστημα αισθητήρα με το πλήκτρο αυτόματης/χειροκίνητης λειτουργίας. Στη συνέχεια κλίνετε τη συσκευή στην επιθυμητή γωνία.218

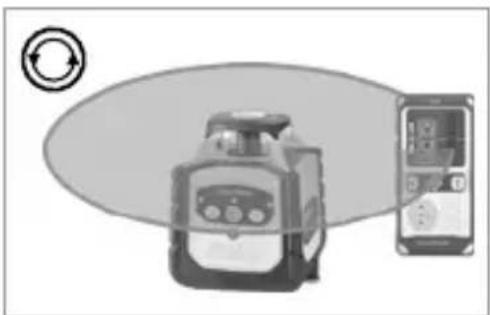

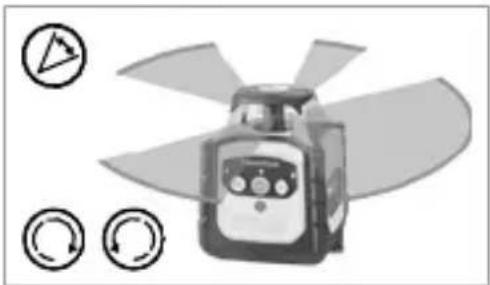

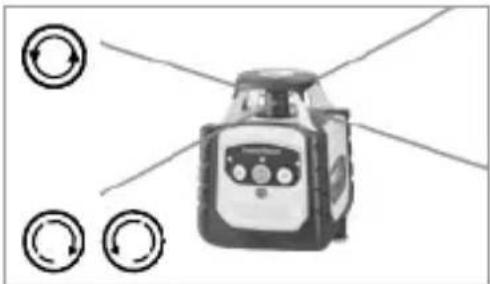

Λειτουργίες λέιζερ Λειτουργία περιστροφής Με το πλήκτρο περιστροφής ρυθμίζονται οι αριθμοί στροφών: 0, 30, 330, 600 U/min Λειτουργία σήμανσης σημείου Για την επίτευξη της λειτουργίας σήμανσης σημείου, πιέστε το πλήκτρο περιστροφής μέχρι να μην περιστρέφεται πλέον το λέιζερ. Το λέιζερ μπορεί να περιστραφεί με τα πλήκτρα προσδιορισμού θέσης στην επιθυμητή θέση. Λειτουργία σάρωσης Με το πλήκτρο σάρωσης είναι δυνατή η ενεργοποίηση και η ρύθμιση ενός έντονα φωτεινού τμήματος σε τέσσερις διαφορετικούς συνδυασμούς πλάτους. Το τμήμα περιστρέφεται με τα πλήκτρα προσδιορισμού θέσης στην επιθυμητή θέση. Λειτουργία χειροκίνητης λήψης Εργασίες με τον προαιρετικό δέκτη λέιζερ: Εργασίες με τον προαιρετικό δέκτη λέιζερ: Ρυθμίστε το λέιζερ περιστροφής στο μέγιστο αριθμό στροφών και ενεργοποιήστε το δέκτη λέιζερ. Ως προς αυτό βλέπε τις οδηγίες χειρισμού του αντίστοιχου δέκτη

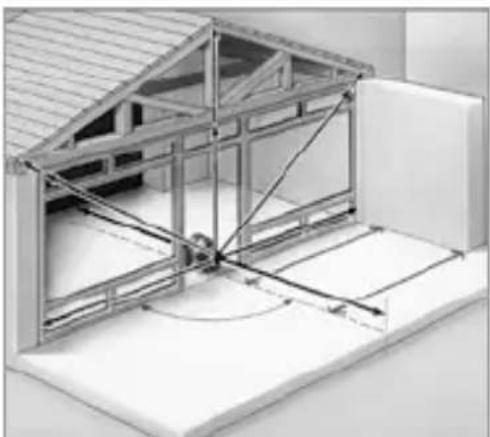

Εργασία με το λέιζερ αναφοράς Η συσκευή διαθέτει ένα λέιζερ αναφοράς. Στην κατακόρυφη λειτουργία το λέιζερ αναφοράς χρησιμεύει για την ευθυγράμμιση της συσκευής. Προς τούτο ρυθμίστε το λέιζερ αναφοράς παράλληλα με

Το κατακόρυφο επίπεδο λέιζερ ευθυγραμμίζεται σε ορθή γωνία προς τον τοίχο, βλέπε εικόνα.Cubus / Cubus Green

Κανονισμοί ΕΕ και ΗΒ και απόρριψη Η συσκευή πληροί όλα τα αναγκαία πρότυπα για την ελεύθερη κυκλοφορία προϊόντων εντός της ΕΕ και του ΗΒ. Αυτό το προϊόν, μαζί με τα αξεσουάρ και τη συσκευασία, είναι μια ηλεκτρική συσκευή που πρέπει, σύμφωνα με τις ευρωπαϊκές οδηγίες και τις οδηγίες του ΗΒ για ηλεκτρικές και ηλεκτρονικές συσκευές στο τέλος του κύκλου ζωής τους, για τις μπαταρίες και τις συσκευές, να προσάγονται σε ανακύκλωση, για να ανακτώνται πολύτιμες πρώτες ύλες. Οι ηλεκτρικές συσκευές, οι μπαταρίες και η συσκευασία δεν αποτελούν συνήθη οικιακά απορρίμματα. Οι καταναλωτές υποχρεούνται από τον νόμο να παραδίδουν τις μεταχειρισμένες μπαταρίες και επαναφορτιζόμενες μπαταρίες σε ένα δημόσιο σημείο συλλογής, σε ένα σημείο πώλησης ή στην τεχνική υπηρεσία εξυπηρέτησης πελατών δωρεάν. Η μπαταρία πρέπει να αφαιρείται από τη συσκευή με συνηθισμένο στο εμπόριο εργαλείο χωρίς να προκαλείται ζημιά και να προσάγεται σε ξεχωριστή συλλογή, πριν επιστρέψετε τη συσκευή για απόρριψη. Αν έχετε ερωτήσεις για την επιστροφή της μπαταρίας, απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER. Παρακαλούμε ενημερωθείτε για τις κατάλληλες εγκαταστάσεις απόρριψης στην τοπική σας κοινότητα και προσέξτε τις οδηγίες απόρριψης και ασφαλείας στους τόπους διάθεσης. Περαιτέρω υποδείξεις ασφαλείας και πρόσθετες υποδείξεις στην ιστοσελίδα: Cubus: https://packd.li/ll/ANM/in Cubus Green: https://packd.li/ll/APV/in

Οδηγίες σχετικά με τη συντήρηση και φροντίδα Καθαρίζετε όλα τα στοιχεία με ένα ελαφρώς υγρό πανί και αποφεύγετε τη χρήση δραστικών καθαριστικών και διαλυτικών μέσων. Αφαιρείτε την επαναφορτιζόμενη μπαταρία πριν από μία αποθήκευση μεγάλης διάρκειας. Αποθηκεύετε τη συσκευή σε έναν καθαρό, ξηρό χώρο. Βαθμονόμηση Η συσκευή μέτρησης πρέπει να βαθμονομείται και να ελέγχεται τακτικά, για να διασφαλίζεται η ακρίβεια και η λειτουργία μέτρησης. Συνιστούμε ένα διάστημα βαθμονόμησης ενός έτους. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.220

Τεχνικά χαρακτηριστικά (Με επιφύλαξη τεχνικών αλλαγών. 24W43) Περιοχή αυτοχωροστάθμισης ± 4° Ακρίβεια ± 0,15 mm / m Χωροστάθμηση οριζόντια / κάθετα αυτόματα με ηλεκτρονικές αεροστάθμες και

Ταχύτητα ρύθμισης περ. 30 δευτ. πάνω από τη συνολική γωνία λειτουργίας Αριθμός στροφών περιστροφής 0, 30, 330, 600 U/min Μήκος κύματος λέιζερ ακτίνα αναφοράς κόκκινο χρώμα / πράσινο χρώμα 635 / 515 nm Κατηγορία λέιζερ 2 / < 1 mW (EN 60825-1:2014/ A11:2021 / EN 50689:2021) Τροφοδοσία ρεύματος Επαναφορτιζόμενη μπαταρία ιόντων - λιθίου 7,4V / 2,6Ah / 19,24Wh Διάρκεια λειτουργίας κόκκινο χρώμα / πράσινο χρώμα περ. 25 ώρες Χρόνος φόρτισης περ. 4 ώρες Συνθήκες εργασίας -10°C … 50°C, uγρασία αέρα μέγ. 80% rH, χωρίς συμπύκνωση, ύψος εργασίας μέγ. 4000 m πάνω από το μέσο επίπεδο της θάλασσας Συνθήκες αποθήκευσης -10°C … 70°C, uγρασία αέρα μέγ. 80% rH Κατηγορία προστασίας IP 66 Διαστάσεις (Π x Υ x Β) 130 x 160 x 145 mm (με βάση τρίποδα και τοίχου) Βάρος 1300 g (με βάση τρίποδα και τοίχου) Τηλεχειριστήριο Τροφοδοσία ρεύματος 2 x 1,5V LR03 (AAA) Εμβέλεια τηλεχειριστηρίου μέγ. 30 m (τηλεχειριστήριο υπερύθρων IR-Control) Βάρος 70 g (με μπαταρίες)Cubus / Cubus Green

< 0,15 mm / m = OK Αν τα σημεία Α2 και Α3 επί των αξόνων Χ, Υ, Ζ απέχουν μεταξύ τους πάνω από 0,15 mm / m, τότε απαιτείται να διεξαχθεί εκ νέου ρύθμιση. Επικοινωνήστε με το τοπικό ειδικό κατάστημα ή απευθυνθείτε στο τμήμα σέρβις της UMAREX-LASERLINER.

Έλεγχος βαθμονόμησης

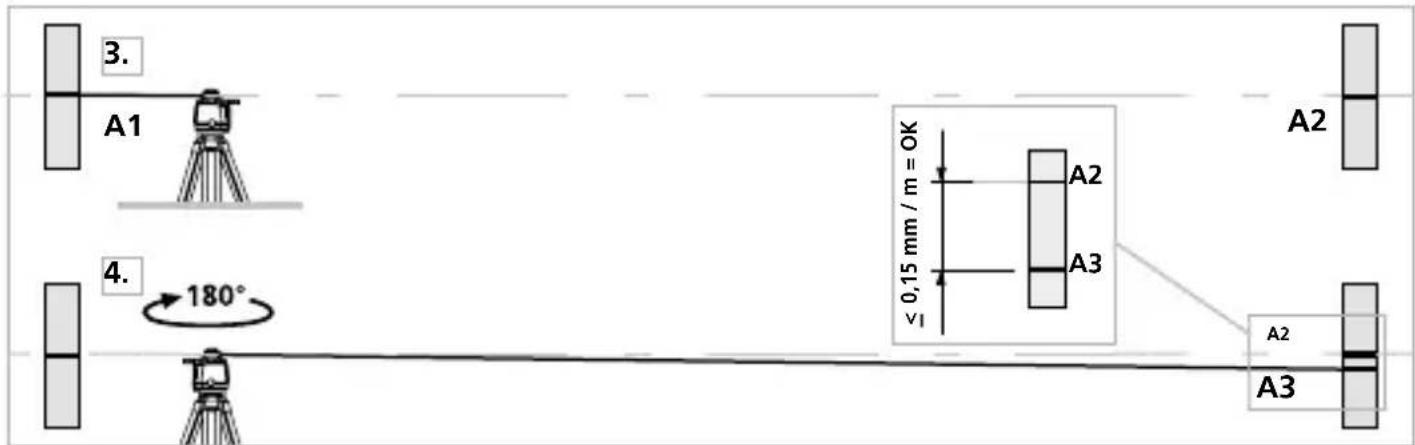

3. Βάλτε τη συσκευή όσο πιο κοντά γίνεται στον τοίχο στο ύψος του σημειωμένου

4. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α3. Η διαφορά

μεταξύ Α2 και Α3 είναι η ανοχή.

5. Επαναλάβετε το 5.3. και 4. για τον έλεγχο του άξονα Y και Z.

Προετοιμασία ελέγχου βαθμονόμησης Μπορείτε να ελέγχετε τη βαθμονόμηση του λέιζερ. Βάλτε τη συσκευή στο μέσον μεταξύ 2 τοίχων, που έχουν απόσταση τουλ. 5 m μεταξύ τους. Ενεργοποιήστε τη συσκευή. Για τον τέλειο έλεγχο, χρησιμοποιήστε ένα τρίποδα. ΣΗΜΑΝΤΙΚΟ: Το αυτόματο σύστημα αισθητήρα πρέπει να είναι ενεργό (η LED auto/slope λειτουργίας είναι Off).

1. Σημειώστε το σημείο Α1 στον τοίχο.

2. Γυρίστε τη συσκευή κατά 180° και σημειώστε το σημείο Α2. Μεταξύ του Α1

και του Α2 έχετε τώρα μία οριζόντια αναφορά.222
