Toote tüüp	Pöörlev lasernivoo
Mark ja mudel	Laserliner Cubus G 210 S
Mõõtmed (l x k x s)	130 x 160 x 145 mm (koos statiivi- ja seinakinnitusega)
Kaal	1300 g (koos statiivi- ja seinakinnitusega)
Toide	Laetav Li-ion aku 7,4V / 2,6Ah / 19,24Wh ; laadimine 9V adapteri või USB-C kaudu ; tööaeg umbes 25 h (punane/roheline) ; laadimisaeg umbes 4 h
Pulti toide	2 patareid 1,5V LR03 (AAA)
Automaatse nivelleerimise ulatus	± 4°
Täpsus	± 0,15 mm/m
Pöörlemiskiirused	0, 30, 330, 600 p/min
Töörežiimid	Pöörlemine, Skaneerimine (10°/45°/90°/180°), Punkt (fikseeritud laser)
Triivivastane süsteem	ADS (Anti-Drift System) : laseri seiskumine välise liikumise korral
Manuaalse kalde funktsioon	Jah, aktiveerimine auto/slope nupuga ja nurgaplaadi kasutamine
Referentslaser	Jah, vertikaalrežiimis joondamiseks
Vastuvõtjate ühilduvus	SensoLite 110, 210, 410, SensoMaster M350 (punane) ; SensoLite G 110, G 210, 410, SensoMaster M350 (roheline)
Pult	Infrapuna, ulatus kuni 30 m
Laseri lainepikkus	Punane : 635 nm ; Roheline : 515 nm
Laseriklass	2 (< 1 mW) vastavalt standardile EN 60825-1:2014/A11:2021 / EN 50689:2021
Kaitseaste	IP66 (tolm ja vihm)
Töötingimused	-10 °C kuni 50 °C, õhuniiskus max 80% RH, kõrgus max 4000 m
Hoiutingimused	-10 °C kuni 70 °C, õhuniiskus max 80% RH
Statiivi keerme	5/8" külgmine
Hooldus ja puhastus	Puhastada kergelt niiske lapiga ; mitte kasutada lahusteid ; enne pikaajalist hoiustamist eemaldada aku ; soovitatav iga-aastane kalibreerimine
Ohutus	Ärge vaadake laserkiire sisse ; vältige peegeldavaid pindu ; ärge kasutage silmade kõrgusel (1,40-1,90 m) ; järgige ohutuskaugusi
Müügijärgne teenindus	Kalibreerimiseks, remondiks või varuosadeks võtke ühendust UMAREX-LASERLINERiga
Üldteave	Täielik juhend saadaval saidil notice-facile.com ; ringlussevõtt vastavalt ELi ja Ühendkuningriigi direktiividele

Korduma kippuvad küsimused - Cubus G 210 S Laserliner

Kuidas sisse lülitada ja kasutada Cubus G 210 S automaatset nivelleerimist?

Vajutage nuppu SEES/VÄLJAS. Auto-nivelleerimiseks peab auto/slope LED olema kustunud. Seade nivelleerub automaatselt ±4° ulatuses. Kui reguleerimisfaas on lõppenud (umbes 30 sekundit), süttib laser püsivalt ja prismapea pöörleb maksimaalsel kiirusel.

Mida teha, kui laser vilgub ja pea ei pöörle?

See tähendab, et seade on kallutatud rohkem kui 4° (automaatne nivelleerimine ei suuda kompenseerida). Asetage seade tasasemale pinnale või vähendage kallet. Kui vilkumine jätkub pärast nivelleerimist, kontrollige, kas ADS-süsteem on aktiveeritud (vt järgmist küsimust).

Kuidas töötab triivivastane süsteem (ADS)?

ADS aktiveerub automaatselt 30 sekundit pärast sisselülitamist. tilt LED vilgub iga sekundi järel. Kui seade saab löögi või liigub, peatub laser ja hakkab kiiresti vilkuma, tilt LED jääb püsivalt põlema. Töö jätkamiseks vajutage uuesti tilt nuppu või lülitage seade välja ja uuesti sisse.

Kuidas laadida Li-ion akut?

Akut saab laadida seadmes kaasasoleva 9 V toiteadapteriga või väliselt aku USB-C pordi kaudu. Laadimise ajal vilguvad kolm LED-i paremalt vasakule. Kui laadimine on lõppenud (umbes 4 tundi), jäävad nad püsivalt põlema. Seade võib töötada ka võrgutoitel ilma akuta (keskmine LED vilgub).

Kuidas kasutada manuaalse kalde funktsiooni?

Laske seadmel kõigepealt automaatselt nivelleeruda. Seadke nurgaplaat nulli. Vajutage auto/slope nuppu, et automaatandur välja lülitada (LED süttib). Seejärel kallutage seadet soovitud nurga alla. Suuremate kallutuste jaoks kasutage nurgaplaati.

Kuidas kontrollida seadme kalibreerimist?

Asetage seade kahe vähemalt 5 m kaugusel asuva seina vahele. Lülitage sisse automaatne nivelleerimine. Märkige seinale punkt A1. Pöörake seadet 180 kraadi ja märkige A2. Viige seade A1 kõrgusele seinale lähemale, seejärel pöörake uuesti 180 kraadi ja märkige A3. Kui vahemaa A2 ja A3 vahel ületab 0,15 mm/m, on kalibreerimine vajalik. Võtke ühendust müügijärgse teenindusega.

Mis on pulti ulatus ja kuidas seda kasutada?

Infrapunapult ulatub kuni 30 m. Sellega saate valida pöörlemiskiiruse (600/330/30/0 p/min), skaneerimisrežiimi (10°/45°/90°/180°) ja suunata laserit (positsioneerimisnupud). Sisestage 2 AAA patareid, järgides polaarsust.

Kuidas puhastada ja hooldada Cubus G 210 S?

Puhastage kõiki pindu kergelt niiske lapiga. Ärge kasutage puhastusvahendeid, abrasiive ega lahusteid. Enne pikaajalist hoiustamist eemaldage aku. Hoidke seadet kuivas ja puhtas kohas. Soovitatav on iga-aastane kalibreerimine.

Kust leida täielik juhend ja ohutusjuhised?

Kasutusjuhend on tasuta saadaval PDF-vormingus saidil notice-facile.com. Sealt leiate ka lisateavet ja ohutusjuhiseid lingilt: https://packd.li/II/ANM/in. Hoidke need dokumendid alles ja edastage need kõigile järgnevatele kasutajatele.

Kuidas seda seadet ringlusse võtta?

Ärge visake seadet, selle tarvikuid ega pakendit olmejäätmete hulka. Vastavalt ELi ja Ühendkuningriigi direktiividele viige elektriseadmed ja kasutatud patareid avalikku kogumispunkti, edasimüüjale või tehnilisele müügijärgsele teenindusele. Aku eemaldamiseks kasutage kaubanduslikult saadavat tööriista ja raskuste korral võtke ühendust müügijärgse teenindusega.

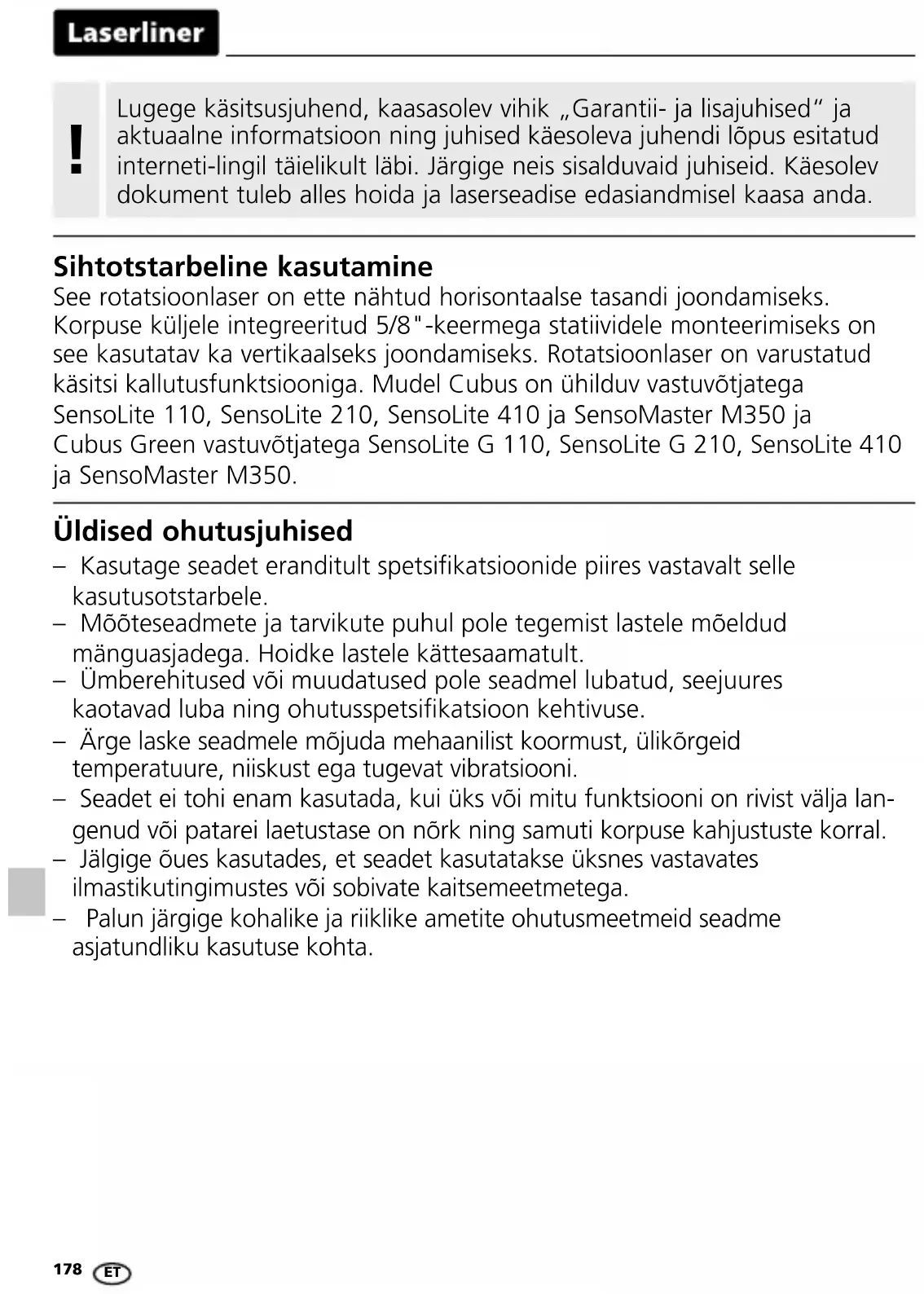

KASUTUSJUHEND Cubus G 210 S Laserliner

Lugege käsitsusjuhend, kaasasolev vihik „Garantii- ja lisajuhised“ ja aktuaalne informatsioon ning juhised käesoleva juhendi lõpus esitatud interneti-lingil täielikult läbi. Järgige neis sisalduvaid juhiseid. Käesolev dokument tuleb alles hoida ja laserseadise edasiandmisel kaasa anda.

Sihtotstarbeline kasutamine

See rotatsioonlaser on ette nähtud horisontaalse tasandi joondamiseks. Korpuse küljele integreeritud 5/8"-keermega statiividele monteerimiseks on see kasutatav ka vertikaalseks joondamiseks. Rotatsioonlaser on varustatud käsitsi kallutusfunktsiooniga. Mudel Cubus on ühilduv vastuvõtjatega SensoLite 110, SensoLite 210, SensoLite 410 ja SensoMaster M350 ja Cubus Green vastuvõtjatega SensoLite G 110, SensoLite G 210, SensoLite 410 ja SensoMaster M350.

Üldised ohutusjuhised

• Kasutage seadet eranditult spetsifikatsioonide piires vastavalt selle kasutusotstarbele.
• Möõteseadmete ja tarvikute puhul pole tegemist lastele mõeldud mänguasjadega. Hoidke lastele kättesaamatult.
• Ümberehitused või muudatused pole seadmel lubatud, seejuures kaotavad luba ning ohutusspetsifikatsioon kehtivuse.
• Ärge laske seadmele mõjuda mehaanilist koormust, ülikõrgeid temperatuure, niiskust ega tugevat vibratsiooni.
• Seadet ei tohi enam kasutada, kui üks või mitu funktsiooni on rivist välja langenud või patarei laetustase on nõrk ning samuti korpuse kahjustuste korral.
• Jälgige öues kasutades, et seadet kasutatakse üksnes vastavates ilmastikutingimustes või sobivate kaitsemeetmetega.
• Palun järgige kohalike ja riiklike ametite ohutusmeetmeid seadme asjatundliku kasutuse kohta.

Ohutusjuhised

Ümberkäimine klassi 2 laseritega

• Tähelepanu: Ärge vaadake otsesesse või peegelduvasse kiirde.
  – Ärge suunake laserkiirt inimeste peale.
• Kui klassi 2 laserkiirgus satub silma, siis tuleb silmad teadlikult sulgeda ja pea kohe kiire eest ära liigutada.
• Ärge vaadelge laserkiirt ega reflektsioone kunagi optiliste seadmetega (luup, mikroskoop, pikksilm, ...).
  – Ärge kasutage laserit silmade körgusel (1,40 ... 1,90 m).
• Hästi reflekteerivad, peegeldavad või läikivad pinnad tuleb laserseadiste käitamise ajal kinni katta.
• Piirake avalikes liikluspiirkondades kiirte teekonda võimaluse korral tõkete ja seadistavate seintega ning tähistage laseri piirkond hoiatussiltidega.

Ohutusjuhised

Elektromagnetilise kiirgusega ümber käimine

• Möõteseade vastab elektromagnetilise ühilduvuse eeskirjadele ja piirväärtustele vastavalt EMC-määrusele 2014/30/EL.
• Järgida tuleb kohalikke käituspiiranguid, näiteks haiglates, lennujaamades, tanklates või südamerütmuritega inimeste läheduses. Valitseb ohtliku mõjutamise või häirimise võimalus elektrooniliste seadmete poolt ja kaudu.
• Mõõtetäpsust võivad mõjutada kasutamine suure pinge või tugevate elektromagnetiliste vahelduvväljade läheduses.

Toote eriomadused ja funktsioonid

SENSOR

AUTOMATIC

Rotatsioonlaser joondub iseseisvalt välja. Ta pannakse nõutavas põhiasendis üles – ± 4° töönurga piires. Automaatika võtab kohe peenseadistamise üle: Kolm elektroonilist mõõtesensorit tuvastavad seejuures X-, Y- ja Z-telje.

ADS

Anti Drift System (ADS) takistab väärmõõtmisi. Talitluspõhimõte: Laserit kontrollitakse 30 sekundit pärast ADSi aktiveerimist püsivalt korrektse väljajoonduse suhtes. Kui seade liigub välismõju tõttu paigast või kaotab laser oma kõrgusereferentsi, siis jääb laser seisma. Lisaks sellele vilguvad laser ja Tilt-LED pidevalt. Edasitöötamise võimaldamiseks vajutage uuesti Tilt-klahvi või lülitage seade välja ja sisse.

ADS pole pärast sisselülitamist aktiivne. Kaitsmaks etteseadistatud seadet võõrmõjudest tingitud asendimuutuste eest, tuleb ADS Tilt-klahvi vajutamisega aktiveerida. ADSi talitlust näidatakse Tilt-LEDi vilkumisega, vt allpool joonist.

ADS lülitab järelevalve sisse alles 30 sek pärast laseri täielikku nivelleerumist (etteseadistusfaas). Kui ADS on aktiivne, siis vilgub Tilt-LED etteseadistusfaasis kiiresti, sekunditaktis.

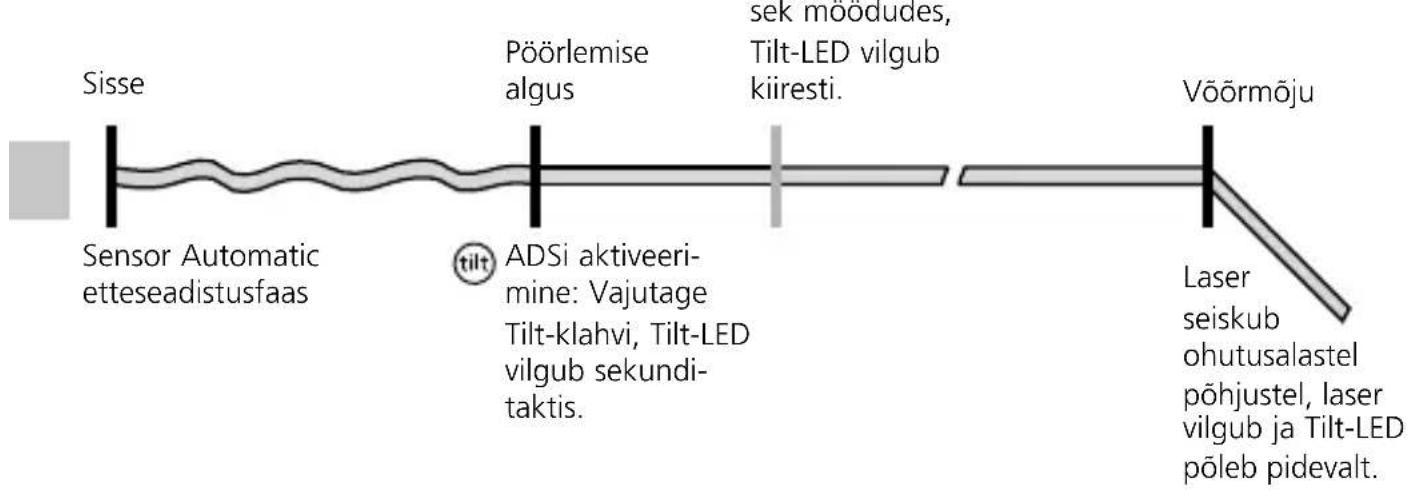

ADSi talitlusviis

Sisse Sensor Automatic etteseadistusfaas Pöörlemise algus ADSi aktiveeri- mine: Vajutage Tilt-klahvi, Tilt-LED vilgub sekundi- taktis. sek moodudes, Tilt-LED vilgub kiiresti. Võõrmõju Laser seiskub ohutusalastel põhjustel, laser vilgub ja Tilt-LED põleb pidevalt.

Transpordilukk (LOCK): Seadet kaitstakse transportimisel spetsiaalse mootoripiduriga.

Kaitse tolmu ja vee eest – seadet iseloomustab eriline kaitstus tolmu ning vihma eest.

Võrguploki / liitiumioonaku käsitsemine

• Akut saab laadida tarnekomplekti kuuluva 9V võrguplokiga või aga väljastpoolt akusse integreeritud USB-C pesa kaudu standardse USB-C võrguplokiga
• Kasutage võrgu-/laadimisseadet ainult suletud ruumis, sellesse ei või sattuda niiskust ega vihma, kuna vastasel korral võib tekkida elektrilöögioht.
• Enne seadme kasutamist laadige seadme aku täielikult täis.
• Seadme laadimise ajal vilguvad LEDid vasakult paremale tõusvalt. Laadimisprotseduur on lõppenud, kui kõik kolm LEDi põlevad pidevalt.

- Ühendage võrgu-/laadimisseade vooluvõrguga ja seadme akupaki ühenduspesaga. Palun kasutage ainult kaasasolevat võrguseadet/laadijat. Vale võrguseadme/laadija kasutamisel kaotab garantii kehtivuse.

- Sel ajal kui akut laetakse paigaldatud olekus, põleb LED-käitusnäidik punaselt. Laadimistoiming on lõppenud, kui LED põleb roheliselt.

- Väga madala aku laetustaseme korral vilgub enne seadme väljalülitumist esmalt keskmine LED-käitusnäidik ja siis köik kolm LED-näidikut sünkroonselt.

- Akuvaba käitamine: Seadet saab kasutada ilma akuta, kui see on laadimispesa ja tarnekomplekti kuuluva võrguplokiga vooluvõrguga ühendatud. Sel juhul vilgub keskmine LED-käitusnäidik.

b Prismapea / laserkiire väljund

c Juhtpaneel

d Võrguseadme/laadija ühenduspesa

e 5/8" keere

f Akulaegas

3 4 Laserliner 2 1 auto slope 5 6 tilt 7 CUBUS

1 auto/slope-funktsioon

2 auto/slope-funktsiooni LED LED väljas: automaatne väljajoondus LED sees: manuaalne väljajoondus

3 SISSE/VÄLJA-klahv

4 Töönäidik (LowBat: LED vilgub)

5 Tilt-funktsiooni LED

6 Tilt-funktsioon

7 Infrapunasignaali vastuvõtuväli

Patareide sisestamine kaugjuhtimispulti

Avage patareide kast ja asetage patareid (2 x 1,5V LR03 (AAA)) sisse nii, nagu sümbolil näidatud. Jälgige öiget polaarsust.

8 Infrapunasignaali väljund
9 Töönäidik
10 Pöörlemiskiiruse valimine 600 / 330 / 30 / 0 p/min
11 Skaneerimismoodus 10° / 45° / 90° / 180°
12 Positsioneerimisklahv (keerake paremale)
13 Positsioneerimisklahv (keerake vasakule)

Ruumivõre: Näitab laseritasandeid ja funktsioone.

auto: Automaatne väljajoondus / man: Manuaalne väljajoondus

auto auto man

Horisontaalne nivelleerimine

Vertikaalne nivelleerimine

Kaldtasapind 90° nurk 90° referents-

funktsioon

Horisontaalne nivelleerimine ja vertikaalne nivelleerimine

• Horisontaalne: Pange seade võimalikult tasasele pinnale üles või kinnitage statiivile.
• Vertikaalne: Asetage seade koos monteeritud statiivi- ja seinahoidikuga küljele. Juhtpaneel on ülespoole suunatud. Statiivi- ja seinahoidikuga saab seadme vertikaalkasutuseks statiivile monteerida.
• Vajutage SISSE/VÄLJA-klahvi.

auto auto

(1)

(1)

! Auto/slope-funktsiooni LED väljas: automaatne väljajoondus

- Seade nivelleerub ± 4° piirkonnas automaatselt välja. Etteseadistusfaasis laser vilgub ja prismapea seisab paigal. Kui nivelleerumine on lõppenud, siis põleb laser püsivalt ja pöörleb max pööretearvuga. Vt siia juurde ka lõiku „Sensor Automatic“ ja „ADS Tilt“.

! Kui seade pandi üles kaidu (vaijaspool 4°), siis seisab prismapea paigaining laser ja LED auto/slope vilguvad. Siis tuleb seade tasasemale pinnale üles panna.

Kaldefunktsioon

Suuremaid kaldeid on võimalik kasutada lisavarustusse kuuluva nurgaplaadiga.

VIHJE: Laske seadmel esmalt iseseisvalt välja joonduda ja seadke nurgaplaat nulli. Siis lülitage Sensor-Automatic auto/slope-klahviga välja. Seejärel kallutage seadet soovitud suunas.

Auto/slope-funktsiooni LED sees: manuaalne väljajoondus

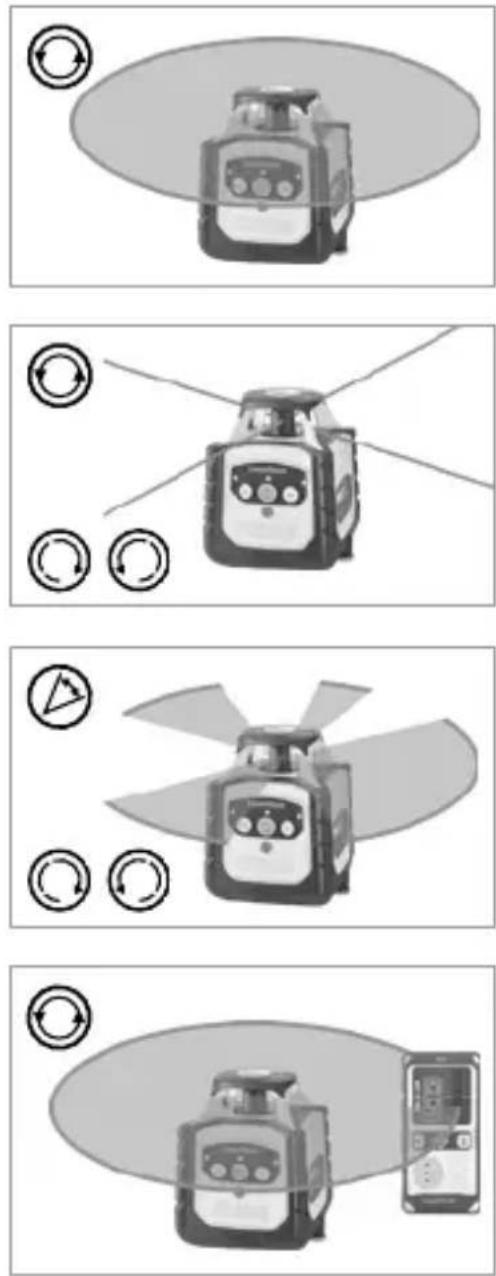

Laserimoodused

Rotatsioonimoodus

Rotatsiooniklahviga seadistatakse pööretearvu: 0, 30, 330, 600 p/min

Punktimoodus

Punktimoodusesse pääsemiseks vajutage niimitu korda rotatsiooniklahvi, kuni laser enam ei pöörle. Laserit on võimalik positsioneerimisklahvidega keerata soovitud asendisse.

Skaneerimismoodus

Skaneerimisklahviga saab valgusintensiivset segmenti 4-s erinevas laiuses aktiveerida ning seadistada. Segment pööratakse positsioneerimisklahvidega soovitud positsiooni.

Käsivastuvõtumoodus

Lisavarustusse kuuluva laservastuvõtjaga töötamine: Seadke rotatsioonlaser maksimaalsele pööretearvule ja lülitage laservastuvõtja sisse. Vt selle kohta vastava laservastuvõtja kasutusjuhendit.

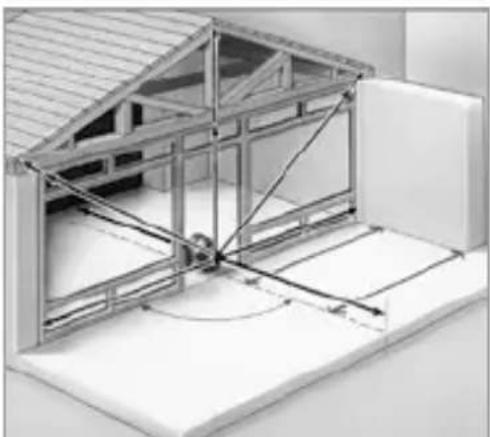

Referentslaseriga töötamine

Seade on varustatud ühe referentslaseriga. Vertikaalrežiimis on referentslaser möeldud seadme joondamiseks. Selleks häälestage referentslaser seinaga paralleelseks. Så er det lodrette laserplan indstillet i en ret vinkel til væggen. Vaata joonist.

Juhised hoolduse ja hoolitsuse kohta

Puhastage kõik komponendid kergelt niisutatud lapiga ja vältige puhastus-, küürimisvahendite ning lahustite kasutamist. Võtke aku enne pikemat ladustamist välja. Ladustage seadet puhtas, kuivas kohas.

Kalibreerimine

Mõõteseadet tuleks mõõtmistulemuste täpsuse tagamiseks regulaarselt kalibreerida ja kontrollida. Soovitame, et kalibreerimisintervall oleks üks aasta. Vajadusel võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

ELi ja UK nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks ELi ja UK piires. See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Elektriseadmed, patareid ja pakend ei kuulu olmeprügi hulka. Tarbijad on kohustatud andma kasutatud patareid ja akud tasuta avalikku kogumiskohta, müügipunkti või tehnilisse klienditeenindusse. Patarei tuleb kaubanduses saadaval olevate tööriistadega seadmest eemaldada ning suuna- ta enne seadme jäätmekäitlusse andmist eraldi kogumisse. Kui teil on patarei eemaldamise kohta küsimusi, siis pöörduge UMAREX-LASERLINERi kliendi- teeninduse poole. Palun võtke ühendust oma asukohajärgse omavalitsusega, et saada teavet sobivate jäätmejaamade kohta ning järgige vastavaid jäätmekäitlus- ja ohutusjuhiseid kogumispunktides.

Edasised ohutus- ja lisajuhised aadressil:

Cubus: https://packd.li/II/ANM/in

Tehnilised andmed(Jätame endale öiguse tehnilisteks muudatusteks. 24W43)
Iseloodimisvahemik ± 4°
Täpsus ± 0,15 mm / m
Nivelleerimine	automaatne horisontaalne / vertikaalne elektrooniliste libellide ja servomootoritega
Seadistuskiirus u 30 sek kogu töönurga ulatuses
Rotatsiooni pöörete arv 0, 30, 330, 600 p/min
Laserkiire lainepikkusLähtekoha kiir punane / roheline	635 nm / 515 nm
Joonlaseri laseriklass	2 / < 1 mW (EN 60825-1:2014/A11:2021 / EN 50689:2021)
Toitepinge Li-lon akupakk 7,4V / 2,6Ah / 19,24Wh
Käituskestus punane / roheline u 25 tundi
Laadimisaeg u 4 tundi
Töötingimused	-10°C ... 50°C, öhuniiskus max 80% rH, mittekondenseeruv, töökõrgus max 4000 m üle NN (normaalnull)
Ladustamistingimused	-10°C ... 70°C, öhuniiskus max 80% rH
Kaitseliik IP 66
Mõõtmed (L x K x S)	130 x 160 x 145 mm(koos statiivi- ja seinahoidikuga)
Kaal 1300 g (koos statiivi- ja seinahoidikuga)
Kaugjuhtimispult
Toitepinge 2 x 1,5V LR03 (AAA)
Kaugjuhtimispuldi tegevusulatus max 30 m (IR-control)
Kaal 70 g (koos patareiga)

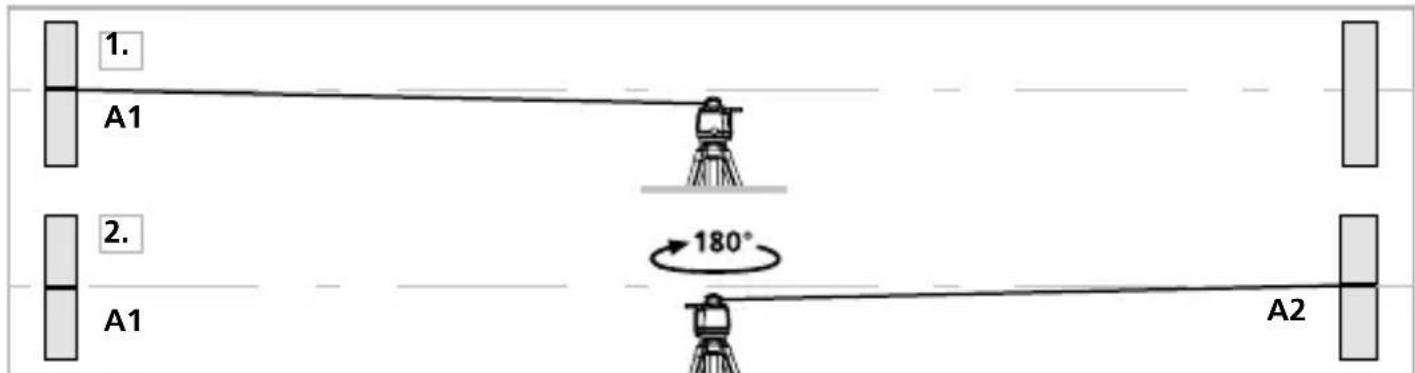

Kalibreerimise kontrollimiseks valmistumine

Te saate laseri kalibreerimist kontrollida. Pange laser 2 seina vahel keskkohta üles, mis on teineteisest vähemalt 5 m kaugusel. Lülitage seade sisse. Palun kasutage optimaalseks kontrollimiseks statiivi. TÄHTIS: Sensoriautomaatika peab olema aktiivne (auto/slope-LED on väljas).

1. Märgistage punkt A1 seinal.
2. Pöörake seadet 180° vörra ja märgistage punkt A2. Punktide A1 ja A2 vahel on nüüd horisontaalne lähteväärtus.

1. A1 2. A1 180° A2

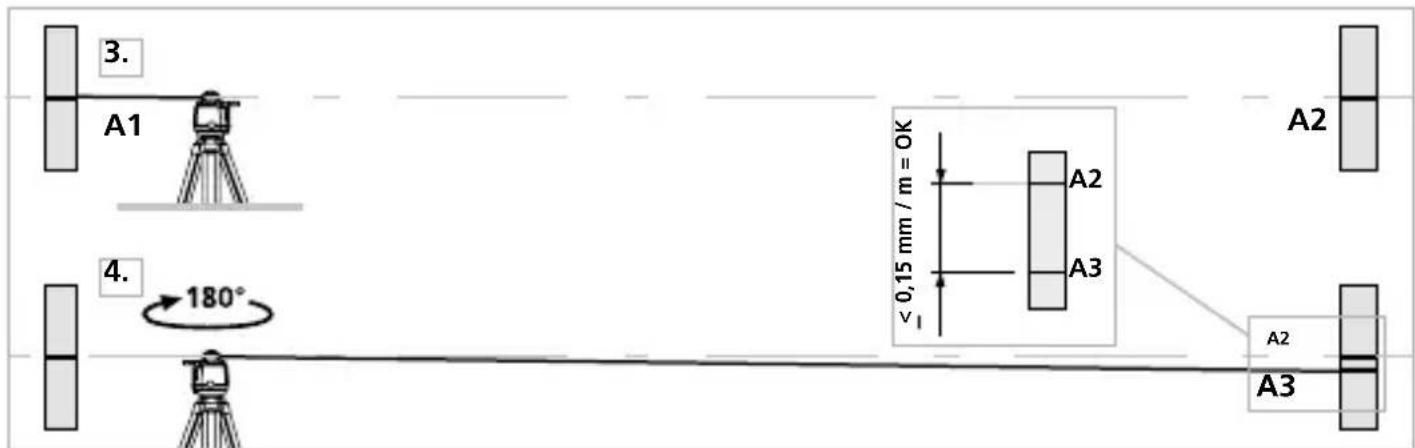

Kalibreerimise kontrollimine

1. Asetage seade seinale võimalikult lähedale punkti A1 märgistatud kõrgusele.
2. Pöörake seadet 180° vörra ja märgistage punkt A3. Vahe punktide A2 ja A3 vahel on tolerants.
3. Korrake Y- või Z- telje ülekontrollimiseks 3. ja 4.

3. A1 4. 180° A2 A3 A2 A2 A3

Kui X-, Y- või Z-telje puhul paiknevad punktid A2 ja A3 rohkem kui 0,15 mm / m teineteisest eemal, siis on tarvis uuesti häälestada. Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

!

- Seadme laadimise ajal vilguvad LEDid vasakult paremale tõusvalt. Laadimisprotseduur on lõppenud, kui kõik kolm LEDi põlevad pidevalt.
