Toote tüüp	3D lasertase
Bränd	Laserliner
Mudel	AutoLineLaser 3D Plus
Mõõtmed (l x k x s)	85 x 130 x 160 mm
Kaal (patareidega)	820 g
Toiteallikas	4 AA leelispatareid 1,5 V (LR6)
Tööaeg (3 kiirt)	u. 6 h
Tööaeg (2 kiirt)	u. 10 h
Tööaeg (1 kiir)	u. 25 h
Laserklass	2M
Laserivõimsus	< 5 mW
Laseri lainepikkus	640 nm
Automaatse nivelleerimise ulatus	± 2,5°
Täpsus	± 0,2 mm/m
Tööulatus (siseruumides)	20 m
Tööulatus vastuvõtjaga	50 m
Töötemperatuur	0°C kuni +50°C
Ladustamistemperatuur	-10°C kuni +70°C
Peamised funktsioonid	360° horisontaaljoon, kaks 360° vertikaaljoont, kallutusrežiim, manuaalne vastuvõtja režiim, automaatne nivelleerimine
Statiivikeere	5/8" (tagakülg)
Hooldus ja puhastamine	Kontrollige regulaarselt kalibreerimist; puhastage pehme lapiga; hoidke ümbrises
Ohutus	Ärge vaadake otse kiire sisse; hoidke lastele kättesaamatus kohas; lülitage välja ja lukustage transportimiseks
Varuosad ja remonditavus	Kalibreerimiseks ja remondiks võtke ühendust Umarex-Laserliner klienditeenindusega
Garantii ja vastavus	Vastab EL normidele; WEEE eraldi kogumine

Korduma kippuvad küsimused - AutoLineLaser 3D Plus Laserliner

Kuidas patareisid sisestada?

Avage patareipesa seadme tagaküljel ja sisestage 4 AA leelispatareid (LR6), järgides näidatud polaarsust.

Mida teha, kui laserjooned vilguvad?

Vilgumine koos helisignaaliga näitab, et seade on väljaspool automaatse nivelleerimise ulatust (±2,5°). Asetage see tasasemale pinnale.

Kuidas kasutada kallutusrežiimi?

Ärge vabastage transpordilukku. Seadke lüliti keskmisesse asendisse, seejärel valige laserid. Punane LED (7) süttib. Jooned ei nivelleeru enam automaatselt.

Kas selle seadmega saab kasutada laservastuvõtjat?

Jah, manuaalses vastuvõtjarežiimis (nupp 6). Jooned muutuvad pulseerivaks ja tumedamaks. Kasutage RX-vastuvõtjat (valikuline) kuni 50 m ulatuses.

Kuidas kalibreerimist kontrollida?

Asetage seade kahe vähemalt 5 m kaugusel asuva seina vahele. Märkige A1, pöörake 180° A2 jaoks, seejärel liigutage seinale lähemale ja märkige A3. Vahe A2 ja A3 vahel ei tohi ületada 0,2 mm/m.

Mis on patareide tööiga?

Umbes 6 h kolme lasertasandiga, 10 h kahe tasandiga ja 25 h ühe tasandiga. Kasutage kvaliteetseid leelispatareisid.

Mida tähendab transpordilukk?

See on pendli mehaaniline lukustus. Automaatseks nivelleerimiseks vabastage see, keerates lüliti asendisse ON. Transportimiseks keerake see tagasi OFF-i, et seadet kaitsta.

Kuidas seadet puhastada?

Kasutage pehmet ja kuiva lappi. Ärge kasutage abrasiivseid aineid. Hoidke seadet toatemperatuuril oma ümbrises.

Millised on laseririskid?

Seade on klass 2M (< 5 mW). Ärge vaadake otse kiire sisse ega optiliste instrumentidega. Hoidke lastele kättesaamatus kohas.

Kust leida klienditeenindust?

Kalibreerimise või remondi jaoks võtke ühendust oma edasimüüja või UMAREX-LASERLINERi klienditeenindusega. Rohkem infot saidil www.laserliner.com/info.

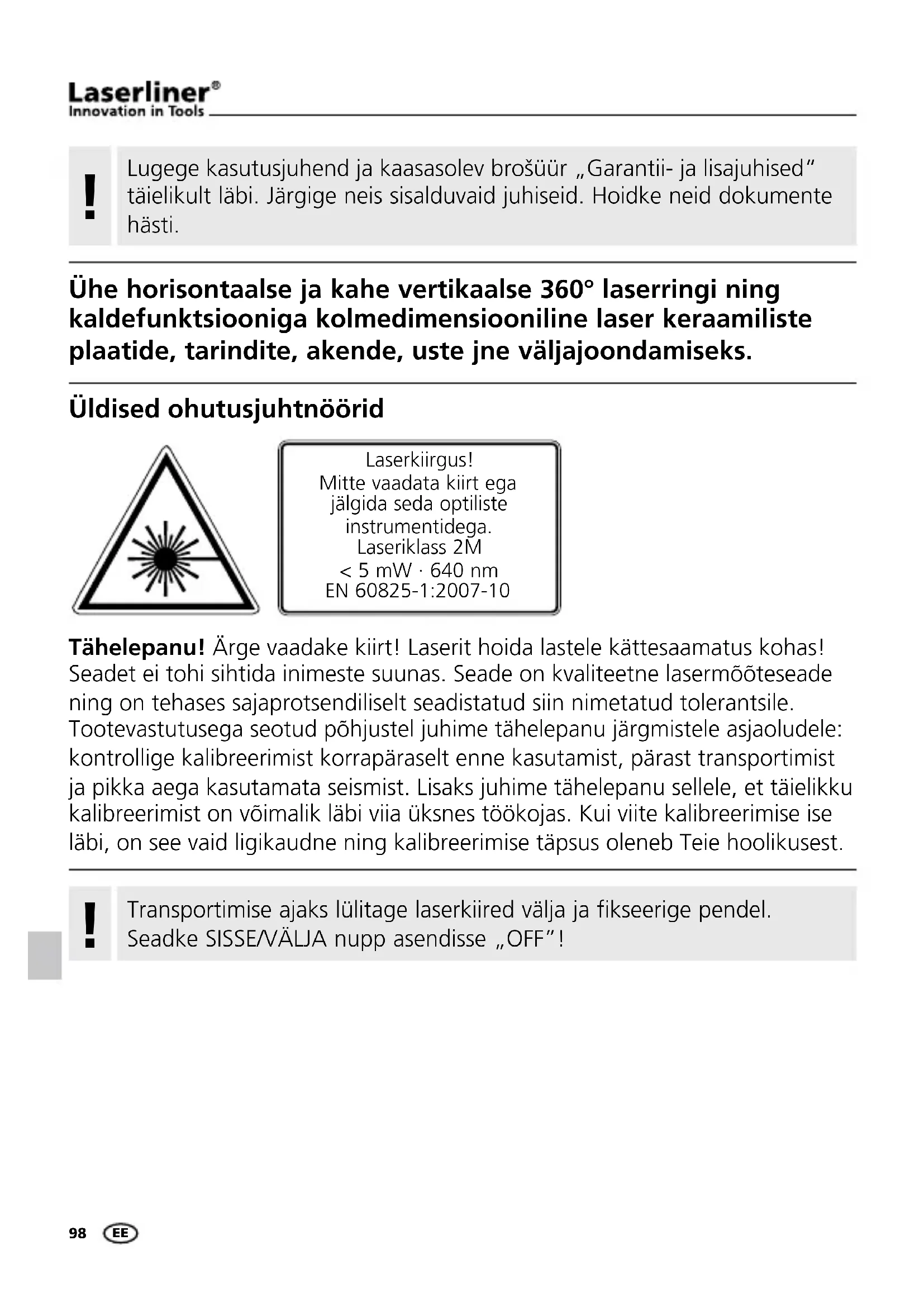

KASUTUSJUHEND AutoLineLaser 3D Plus Laserliner

Lugege kasutusjuhend ja kaasasolev brošüür „Garantii- ja lisajuhised“ täielikult läbi. Järgige neis sisalduvaid juhiseid. Hoidke neid dokumente hästi.

Ühe horisontaalse ja kahe vertikaalse 360° laserringi ning kaldefunktsiooniga kolmedimensiooniline laser keraamiliste plaatide, tarindite, akende, uste jne väljajoondamiseks.

Üldised ohutusjuhtnöörid

Tähelepanu! Ärge vaadake kiirt! Laserit hoida lastele kättesaamatus kohas! Seadet ei tohi sihtida inimeste suunas. Seade on kvaliteetne lasermööteseade ning on tehases sajaprotsendiliselt seadistatud siin nimetatud tolerantsile. Tootevastutusega seotud põhjustel juhime tähelepanu järgmistele asjaoludele: kontrollige kalibreerimist korrapäraselt enne kasutamist, pärast transportimist ja pikka aega kasutamata seismist. Lisaks juhime tähelepanu sellele, et täielikku kalibreerimist on võimalik läbi viia üksnes töökojas. Kui viite kalibreerimise ise läbi, on see vaid ligikaudne ning kalibreerimise täpsus oleneb Teie hoolikusest.

!

Transportimise ajaks lülitage laserkiired välja ja fikseerige pendel. Seadke SISSE/VÄLJA nupp asendisse „OFF“!

1 Patareide sisestamine

Avage patareide kast ja asetage patareid (4 x tüüp AA) sisse nii, nagu sümbolil näidatud. Pöörake sealjuures tähelepanu öigele polaarsusele.

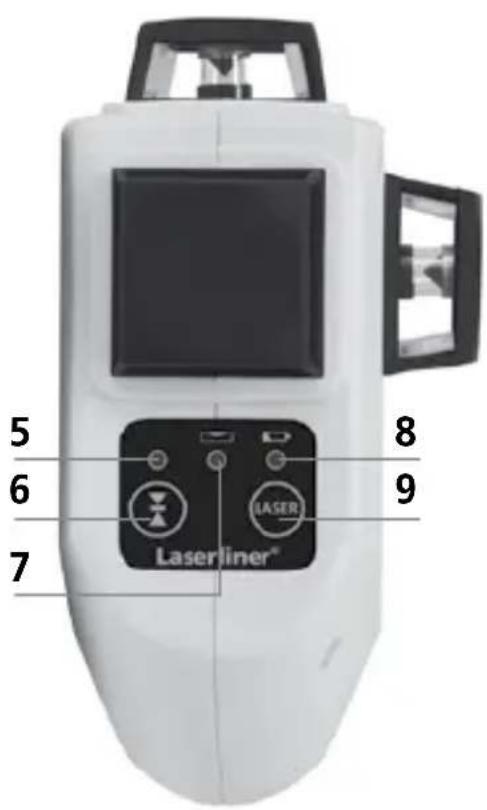

4 Statiivi keere 5/8" (alakülg)
5 Käsivastuvõtu- mooduse LED
6 Käsivastuvõtu- moodus SISSE/VÄLJA

7 Kalderežiim LED LED sees:
moodus sees LED väljas: moodus välja

8 Patarei laetus

9 Laserkiirte valikunupp

2 Horisontaalne ja vertikaalne nivelleerimine

Vabastage transpordikaitse, seadke SISSE/VÄLJA-lüliti "ON" peale. Ilmub horisontaalne laserjoon. Valikuklahviga saab laserjooni üksikult juurde lülitada.

!

Horisontaalseks ja vertikaalseks nivelleerimiseks peab olema transpordikaitse vabastatud. Kui seade paikneb väljaspool auto-maatset nivelleerimisvahemikku 2,5°, siis laserjooned vilguvad ja kõlab signaal. Positsioneerige seade nii, et ta paikneks nivelleerimisvahemiku piires.

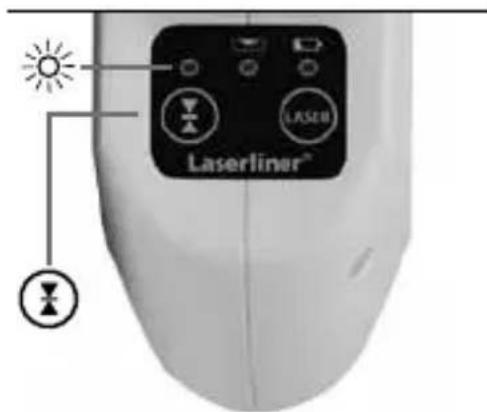

3 Käsivastuvõtumoodus Lisavarustus: Töötamine laservastuvõtjaga RX

Kasutage nivelleerimiseks suurtel kaugustel või mitte enam nähtavate laserjoonte puhul laservastuvõtjat RX (lisavarustus). Laservastuvõtjaga töötamiseks lülitage joonlaser klahvi 6 (käsivastuvõtumoodus sisse / välja ) vajutades käsivastuvõtumoodusesse. Nüüd pulseerivad laserjooned kõrge sagedusega ning muutuvad tumedamaks. Laservastuvõtja tuvastab laser-jooni eelmainitud pulseerimise kaudu.

!

Järgige joonlaseri vastuvõtja kasutusjuhendit.

!

Kuna läbiva 360° laserjoone tekitamiseks kasutatakse spetsiaalset optikat, siis võib esineda joone erinevates piirkondades tehniliselt tingitud heleduseerinevusi. See võib põhjustada käsivastuvõtu-mooduses erinevaid tööraadiusi.

4 Kalderežiim

Ärge vabastage trans- pordikaitset, seadke SISSE/VÄLJA-lüliti keskmisse asendisse ja valige laser valikuklah- viga välja. Nüüd saab kaldtasapindu või kaldeid moodustada. Selles

mooduses laserjooned enam automaatselt välja ei joondu. Viimasest antakse märku laserjoonte vilkumisega. Täiendavalt põleb LED (7) konstantselt punaselt.

Tehnilised andmed

Iseloodimisvahemik ± 2,5°
Täpsus ± 0,2 mm / m
Tööulatus (sõltub ruumi valgustatusest) 20 m
Tööpiirkond käsivastuvõtjaga (sõltub tehniliselt tingitud heleduseerinevusest)	50 m
Laserkiire lainepikkus 640 nm
Joonlaseri laseriklass / väljundvõimsus 2M / < 5 mW
Toitepinge	4 x 1,5V leelispatareid (tüüp AA, LR6)
Tööiga3 laseritasandiga2 laseritasandiga1 laseritasandiga	u 6 tundiu 10 tundiu 25 tundi
Töötemperatuur 0°C ... +50°C
Hoidmistemperatuur -10°C ... +70°C
Mõõtmed (L x K x S) 85 x 130 x 160 mm
Kaal (koos patareiga) 820 g

Õigus tehnilisteks muudatusteks reserveeritud. 04.2014

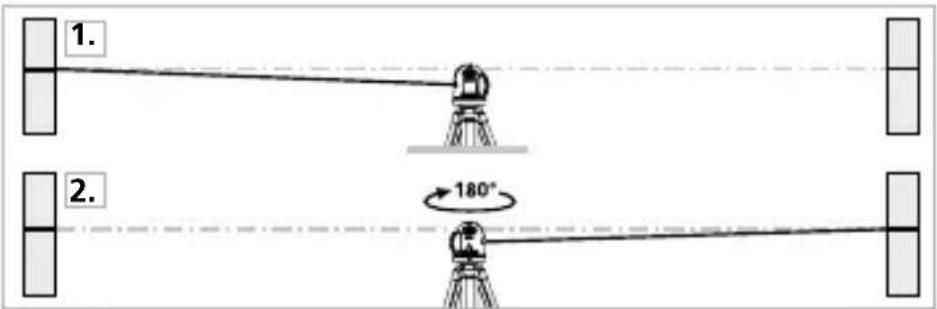

Kalibreerimise kontrollimiseks valmistumine

Teil on võimalik laseri kalibreerimist kontrollida. Asetage laser kahe, teinet-eisest vähemalt 5 m kaugusel asuva seina vahele keskele. Lülitage seade sisse: selleks vabastage transpordipolt (laserkiirte rist sisse lülitatud). Optimaalseks kontrollimiseks kasutage statiivi.

1. Märgistage punkt A1 seinal.
2. Pöörake seadet 180° vörra ja märgistage punkt A2. Punktide A1 ja A2 vahel on nüüd horisontaalne lähteväärtus.

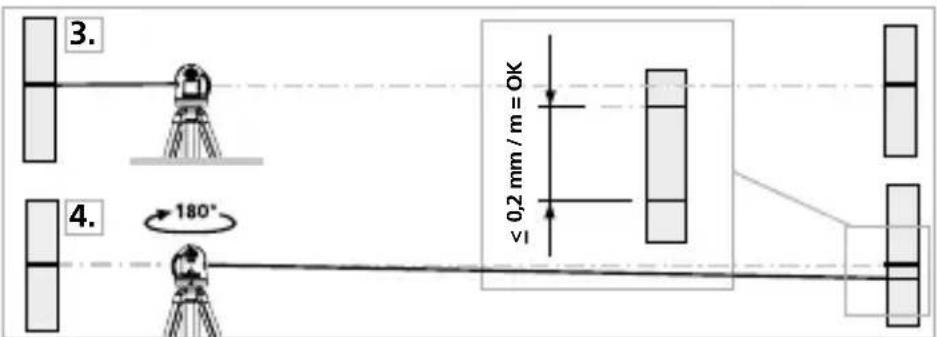

Kalibreerimise kontrollimine

1. Asetage seade seinale võimalikult lähedale punkti A1 märgistatud kõrgusele.
2. Pöörake seadet 180° vörra ja märgistage punkt A3. Vahe punktide A2 ja A3 vahel on tolerants.

Kui vahe punktide A2 ja A3 vahel on suurem kui 0,2 mm / m, on vaja viia läbi kalibreerimine.Võtke ühendust oma edasimüüjaga või pöörduge ettevõtte UMAREX-LASERLINER klienditeenindusosakonna poole.

Vertikaalse kiire kontrollimine

Asetage seade ca 5 m kaugusele seinast. Kinnitage seinale 2,5 m pikkuse nööri otsas olev lood. Lood peab sealjuures vabalt pendeldama. Lülitage seade sisse ja rihtige vertikaalne laserkiir loodi nöörile. Täpsus on lubatud vahemikus, kui erinevus laserkiire ja loodinööri vahel ei ole suurem kui ± 1,5 mm

Horisontaalse kiire kontrollimine

Asetage seade ca 5 m kaugusele seinast ja lülitage laserkiirte rist sisse. Märgistage seinal punkt B. Pöörake laserkiirte risti 2,5 m vörra paremale ja märgistage punkt C. Kontrollige, kas horisontaalne kiir on punktist C ± 3 mm kaugusel (peab samas olema punktiga B ühel körgusel). Korrake toimingut vasakule pööramise abil.

! Kontrollige enne kasutamist, pärast transportimist ja pikaajalist ladustamist regulaarselt kalibratsiooni.

ELi nõuded ja utiliseerimine

Seade täidab köik nõutavad normid vabaks kaubavahetuseks EL-i piires.

Käesolev toode on elektriseade ja tuleb vastavalt Euroopa direktiivile elektri- ja elektroonikaseadmete jäätmete kohta eraldi koguda ning kõrvaldada.

Edasised ohutus- ja lisajuhised aadressil:

www.laserliner.com/info

!
