Produkta tips	3D lāzera līmenis
Zīmols	Laserliner
Modelis	AutoLineLaser 3D Plus
Izmēri (P x A x D)	85 x 130 x 160 mm
Svars (ar baterijām)	820 g
Barošana	4 AA 1,5 V sārma baterijas (LR6)
Darbības laiks (3 stari)	apm. 6 h
Darbības laiks (2 stari)	apm. 10 h
Darbības laiks (1 stars)	apm. 25 h
Lāzera klase	2M
Lāzera jauda	< 5 mW
Lāzera viļņa garums	640 nm
Automātiskās izlīdzināšanas diapazons	± 2,5°
Precizitāte	± 0,2 mm/m
Darba diapazons (iekštelpās)	20 m
Darba diapazons ar uztvērēju	50 m
Darba temperatūra	0°C līdz +50°C
Uzglabāšanas temperatūra	-10°C līdz +70°C
Galvenās funkcijas	Horizontāla līnija 360°, divas vertikālas līnijas 360°, slīpuma režīms, manuālais uztvērēja režīms, automātiska izlīdzināšana
Vītne statīvam	5/8" (aizmugurē)
Apkope un tīrīšana	Regulāri pārbaudīt kalibrēšanu; tīrīt ar mīkstu drānu; uzglabāt futrālī
Drošība	Neskatīties tieši starā; turēt bērniem nepieejamā vietā; izslēgt un nobloķēt transportēšanai
Rezerves daļas un remonts	Sazinieties ar Umarex-Laserliner klientu apkalpošanas dienestu kalibrēšanai un remontam
Garantija un atbilstība	Atbilst ES normām; selektīva WEEE savākšana

Bieži uzdotie jautājumi - AutoLineLaser 3D Plus Laserliner

Kā ievietot baterijas?

Atveriet bateriju nodalījumu ierīces aizmugurē un ievietojiet 4 AA sārma baterijas (LR6), ievērojot norādīto polaritāti.

Ko darīt, ja lāzera līnijas mirgo?

Mirgošana kopā ar skaņas signālu norāda, ka ierīce atrodas ārpus automātiskās izlīdzināšanas diapazona (±2,5°). Novietojiet to uz līdzenākas virsmas.

Kā izmantot slīpuma režīmu?

Neatbloķējiet transporta bloķētāju. Novietojiet slēdzi vidējā pozīcijā, pēc tam izvēlieties lāzerus. Sarkanā gaismas diode (7) iedegas. Līnijas vairs automātiski neizlīdzinās.

Vai ar šo ierīci var izmantot lāzera uztvērēju?

Jā, manuālā uztvērēja režīmā (poga 6). Līnijas kļūst pulsējošas un tumšākas. Izmantojiet RX uztvērēju (papildaprīkojums) diapazonam līdz 50 m.

Kā pārbaudīt kalibrēšanu?

Novietojiet ierīci starp divām sienām, kas atrodas vismaz 5 m attālumā. Atzīmējiet A1, pagrieziet par 180°, lai iegūtu A2, pēc tam pievelciet pie sienas un atzīmējiet A3. Atšķirība starp A2 un A3 nedrīkst pārsniegt 0,2 mm/m.

Kāds ir bateriju darbības laiks?

Apmēram 6 h ar trim lāzera plaknēm, 10 h ar divām plaknēm un 25 h ar vienu plakni. Izmantojiet labas kvalitātes sārma baterijas.

Ko nozīmē transporta bloķētājs?

Tā ir mehāniska svārsta bloķēšana. Automātiskai izlīdzināšanai atbloķējiet to, pagriežot slēdzi uz ON. Transportēšanai atgrieziet to uz OFF, lai aizsargātu ierīci.

Kā tīrīt ierīci?

Izmantojiet mīkstu un sausu drānu. Neizmantojiet abrazīvus līdzekļus. Uzglabājiet ierīci tās futrālī istabas temperatūrā.

Kādi ir lāzera riski?

Ierīce ir 2M klase (< 5 mW). Neskatieties tieši starā ne ar optiskiem instrumentiem. Turiet bērniem nepieejamā vietā.

Kur atrast pēcpārdošanas servisu?

Kalibrēšanai vai remontam sazinieties ar savu izplatītāju vai UMAREX-LASERLINER klientu apkalpošanas dienestu. Plašāka informācija vietnē www.laserliner.com/info.

LIETOŠANAS INSTRUKCIJA AutoLineLaser 3D Plus Laserliner

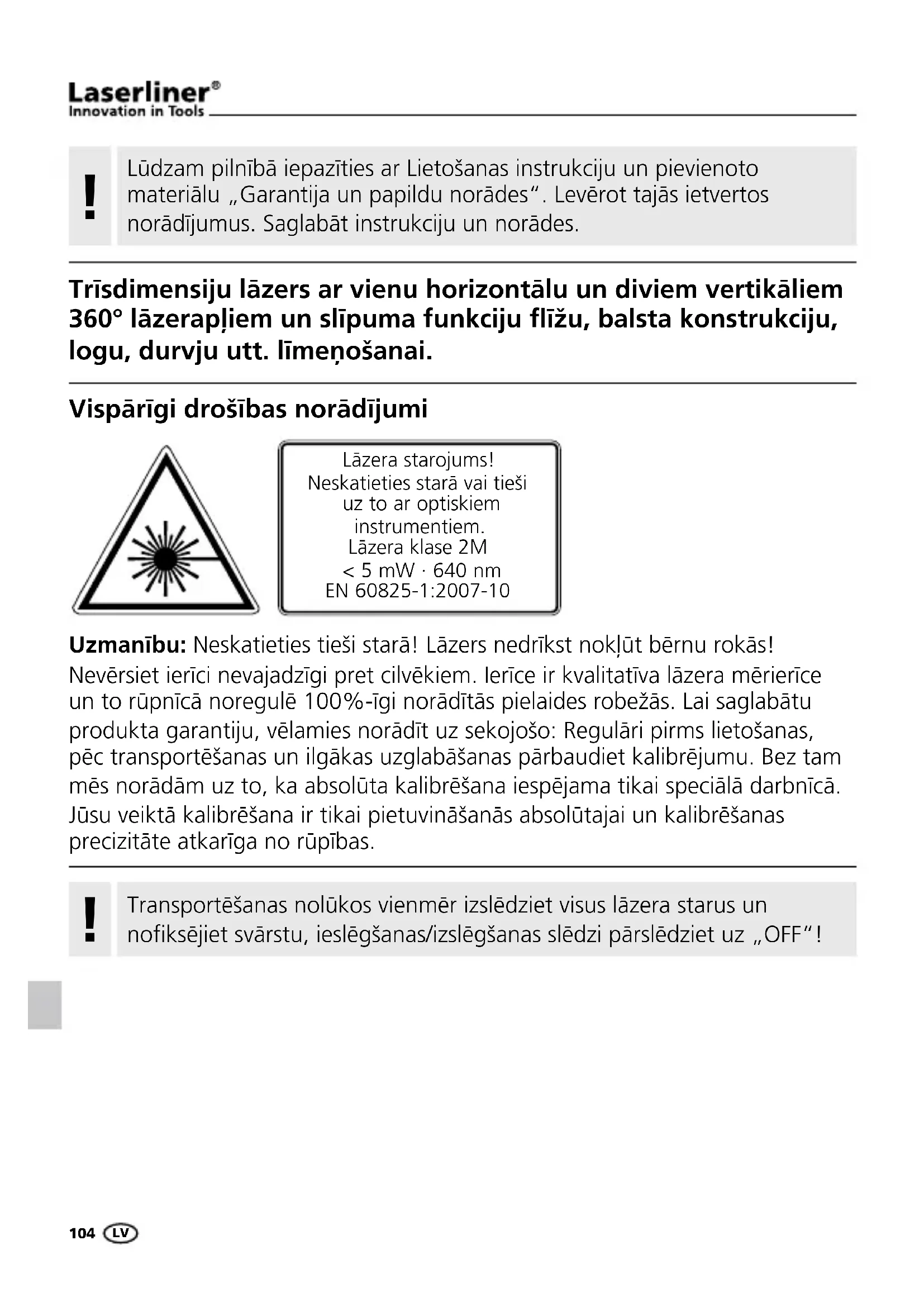

Lūdzam pilnībā iepazīties ar Lietošanas instrukciju un pievienoto materiālu „Garantija un papildu norādes“. Levērot tajās ietvertos norādījumus. Saglabāt instrukciju un norādes.

Trīsdimensiju lāzers ar vienu horizontālu un diviem vertikāliem 360° lāzerapliem un slīpuma funkciju flīžu, balsta konstrukciju, logu, durvju utt. līmeņošanai.

Vispārīgi drošības norādījumi

Lāzera starojums! Neskatieties starā vai tieši uz to ar optiskiem instrumentiem. Lāzera klase 2M < 5 mW · 640 nm EN 60825-1:2007-10

Uzmanību: Neskatieties tieši starā! Lāzers nedrīkst noklūt bērnu rokās!

Nevērsiet ierīci nevajadzīgi pret cilvēkiem. Ierīce ir kvalitatīva lāzera mērierīce un to rūpnīcā noregulē 100%-īgi norādītās pielaides robežās. Lai saglabātu produkta garantiju, vēlamies norādīt uz sekojošo: Regulāri pirms lietošanas, pēc transportēšanas un ilgākas uzglabāšanas pārbaudiet kalibrējumu. Bez tam mēs norādām uz to, ka absolūta kalibrēšana iespējama tikai speciālā darbnīcā. Jūsu veiktā kalibrēšana ir tikai pietuvināšanās absolutajai un kalibrēšanas precizitāte atkarīga no rūpības.

!

Transportēšanas nolūkos vienmēr izslēdziet visus lāzera starus un nofiksējiet svārstu, ieslēgšanas/izslēgšanas slēdzi pārslēdziet uz „OFF“!

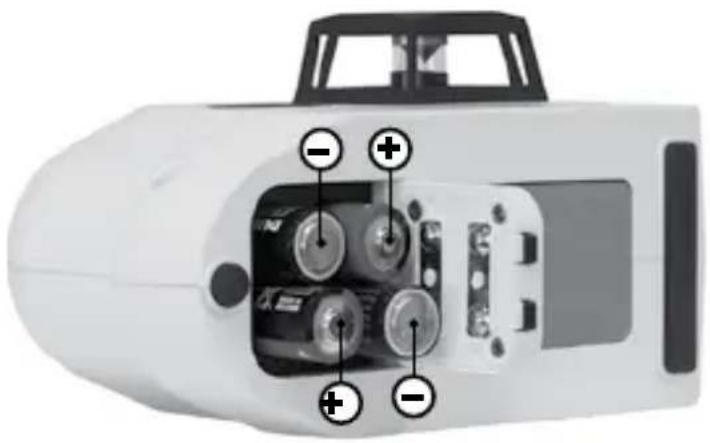

1 Bateriju ielikšana

Atveriet bateriju nodalijumu un ievietojiet baterijas (4 x AA tipa) atbilstoši norādītajiem simboliem. Levērojiet pareizu polaritāti.

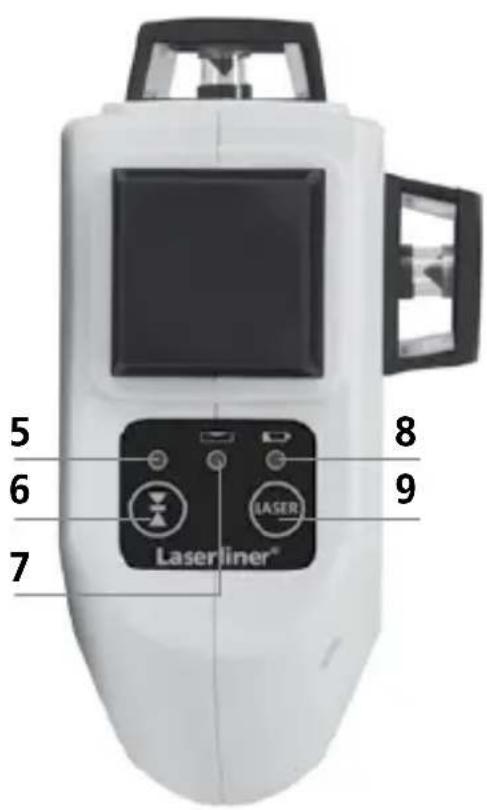

1 Lāzerstara lodziņš
2 Bateriju nodalijums (apakšpusē)
3 leslēgšanas / izslēgšanas slēdzis; Transporta drošinātājs; Slīpuma režīms

4 Statīva vītne 5/8" (apakšpusē)
5 LED manuālās uztveršanas režīms
6 Manuālā uztvērēja režīma ieslēgšana/izslēgšana

7 LED slīpuma režīms Deg LED: režīms ieslēgts Nedeg LED: režīms izslēgts

8 Baterijas uzlādes līmenis

9 Lāzerstaru izvēles taustiņš

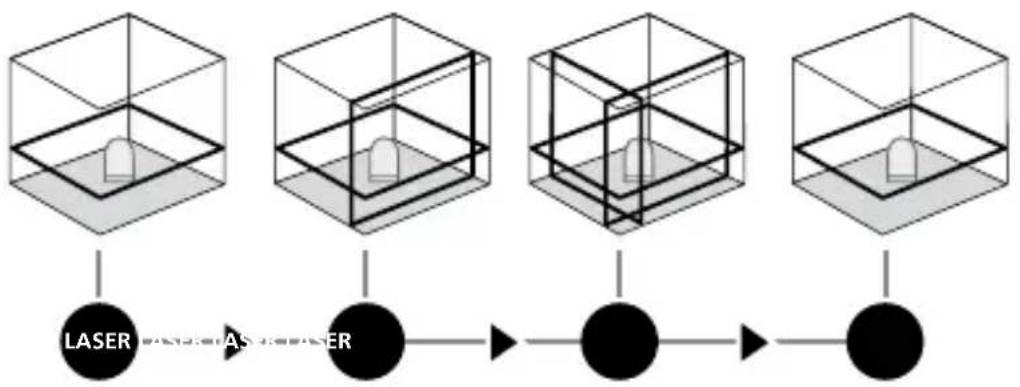

2 Horizontāla un vertikāla līmeņošana

Atbrīvojiet transporta drošinātāju, ieslēgšanas/izslēgšanas slēdzi pārslēdziet pozīcijā „ON“. Parādās horizontālā lāzera līnija. Ar izvēles taustiņu var ieslēgt atsevišķas lāzera līnijas.

!

Lai veiktu horizontālo un vertikālo līmeņošanu, jābūt atbrīvotam transporta drošinātājam. Tiklīdz ierīce novirzās no automātiskā 2,5° nolīmeņošanas diapazona, sāk mirgot lāzera stari un atskan signāls. Novietojiet ierīci tā, lai tā atrastos līmeņošanas zonā.

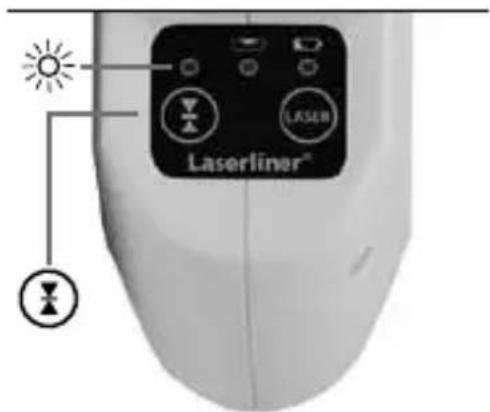

3 Manuālās uztveršanas režīms Papildiespēja: Darbs ar lāzeruztvērēju RX

Izmantojiet lāzeruztvērēju RX (papildu piederums) nivelēšanai lielā attālumā vai tad, kad lāzera līnijas vairs nav saskatāmas. Lai strādātu ar lāzeruztvērēju, nospiežot taustiņu 6 (ieslēgt / izslēgt manuālās uztveršanas režīmu), pārslēdziet līnijlāzeru uz manuālās uztveršanas režīmu. Tagad lāzera līnijas pulsē ar augstu frekvenci un klūst tumšākas. Šīs pulsācijas ľauj lāzeruztvērējam identificēt lāzera līnijas.

!

Lietojot lāzeruztvērēju līniju lāzera uztveršanai, lūdzam ievērot lāzeruztvērēja lietošanas instrukciju.

!

Speciālās optikas dēļ, kura rada nepārtrauktu 360° lāzera līniju, dažādos līnijas posmos var būt novērojamas tehniski nosacītas spilgtuma atšķirības. Tā rezultātā manuālā uztvērēja režīmā var būt atšķirīgs darbības rādiuss.

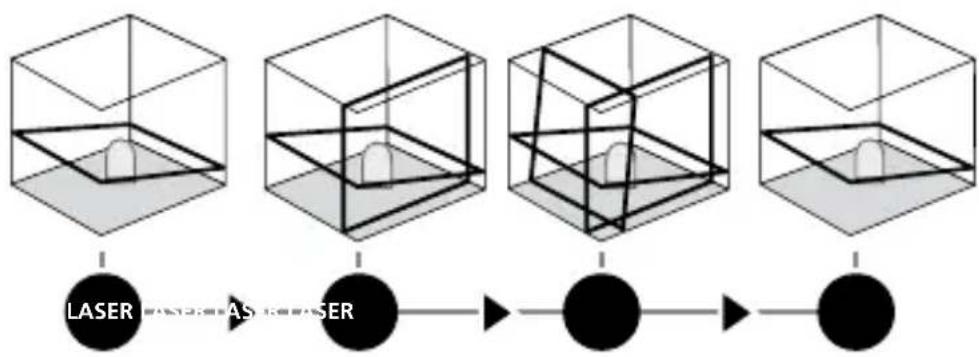

4 Slīpuma režīms

Nenoņemiet transporta stiprinājumu, pārbīdiet ieslēgšanas/izslēgšanas slēdzi pozīcijā pa vidu un ar izvēles taustiņu izvēlieties lāzerus. Tagad iespējams izveidot slīpas plaknes jeb slīpumus.

Šajā režīmā lāzera stari vairs neizlīmeņojas automātiski. Par to signalizē mirgojoši lāzera stari. Papildus nepārtraukti deg sarkana gaismas diode (7).

Tehniskie dati

Automātiskas nolīmeņošanās diapazons ± 2,5°
Precizitāte ± 0,2 mm / m
Darbības rādiuss (atkarībā no telpas gaišuma) 20 m
Darbības rādiuss ar manuālo uztvērēju (atkarīgs no tehniski nosacītām spilgtuma atšķirībām)	50 m
Lāzera vilņu garums 640 nm
Lāzera klase / izeja/ līniju lāzers 2M / < 5 mW
Strāvas padeve	4 x 1,5V sārma baterijas (tips AA, LR6)
Darbības laiksar 3 lāzera virsmāmar 2 lāzera virsmāmar 1 lāzera virsmu	apm. 6 hapm. 10 hapm. 25 h
Darba temperatūra 0°C ... +50°C
Uzglabāšanas temperatūra -10°C ... +70°C
Mērījumi (p x a x d) 85 x 130 x 160 mm
Svars (ieskaitot baterijas) 820 g

lespējamas tehniskas izmaiņas. 04.2014

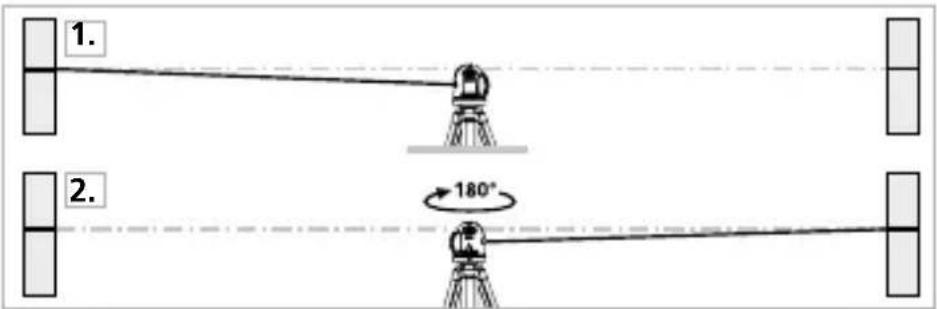

Sagatavošanās kalibrējuma pārbaudei

Jūs varat pārbaudīt lāzera kalibrējumu. Novietojiet ierīci pa vidu starp 2 sienām, kuras viena no otras ir vismaz 5 m attālumā. leslēdziet ierīci, šim nolūkam atbrīvojot transporta drošinātāju (iedegas krustenisks lāzerstars). Lai pārbaude būtu optimāla, lūdzu, izmantojiet statīvu.

1. Atzīmējiet uz sienas punktu A1.
2. Pagrieziet ierīci par 180° un atzīmējiet punktu A2. Tagad starp A1 un A2 ir horizontāla atsauces līnija.

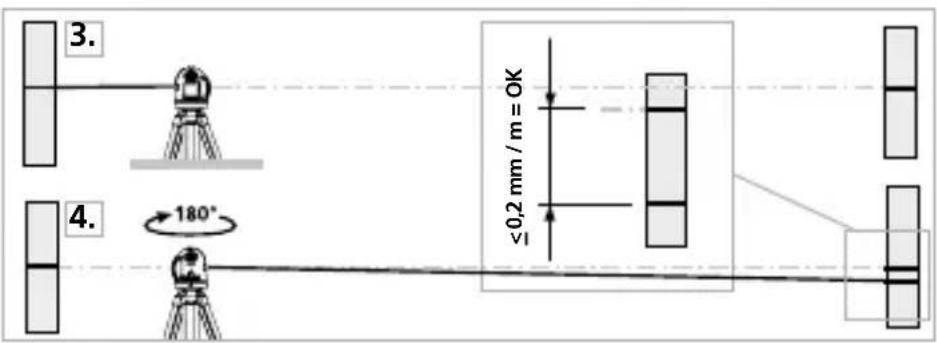

Kalibrējuma pārbaude

1. Novietojiet ierīci iespējami tuvu sienai atzīmētā punkta A1 augstumā.
2. Pagrieziet ierīci par 180° un atzīmējiet punktu A3. Starpība starp A2 un A3 ir pielaide.

Ja A2 un A3 viens no otra atrodas tālāk par 0,2 mm / m, ir nepieciešama kalibrēšana. Sazinieties ar Jūsu specializēto tirgotāju vai griezieties UMAREX-LASERLINER servisa nodaļa.

Vertikālās līnijas pārbaude

Uzstādiet ierīci apm. 5 m no sienas. Nostipriniet pie sienas atsvaru ar 2,5 m garu auklu, atsvaram ir brīvi jāšūpojas. Ieslēdziet ierīci un pavērsiet vertikālo lāzerstaru uz atsvara auklu. Precizitāte ir pielaides robežās, ja starpība starp lāzerstaru un atsvara auklu nav lielāka par ± 1,5 mm.

Horizontālās līnijas pārbaude

Uzstādiet ierīci apm. 5 m no sienas un ieslēdziet krustenisko lāzerstaru. Atzīmējiet uz sienas punktu B. Pagrieziet krustenisko lāzerstaru par apm. 2,5 m pa labi un atzīmējiet punktu C. Pārbaudiet, vai horizontālā līnija no punkta C atrodas ± 3 mm tādā pašā augstumā kā B punkts. Atkārtojiet procedūru, pagriežot pa kreisi.

!

Pirms lietošanas, pēc transportēšanas un ilgākas uzglabāšanas vienmēr pārbaudiet kalibrējumu.

Garantija, ierīces kopšana un utilizācija

Ierīce atbilst attiecīgajiem normatīviem par brīvu preču apriti ES. Konkrētais ražojums ir elektroiekārta. Tā utilizējama atbilstīgi ES Direktīvai par elektrisko un elektronisko iekārtu atkritumiem. Vairāk drošības un citas norādes skatīt: www.laserliner.com/info

!
