MANUAL DE UTILIZARE AutoLineLaser 3D Plus Laserliner

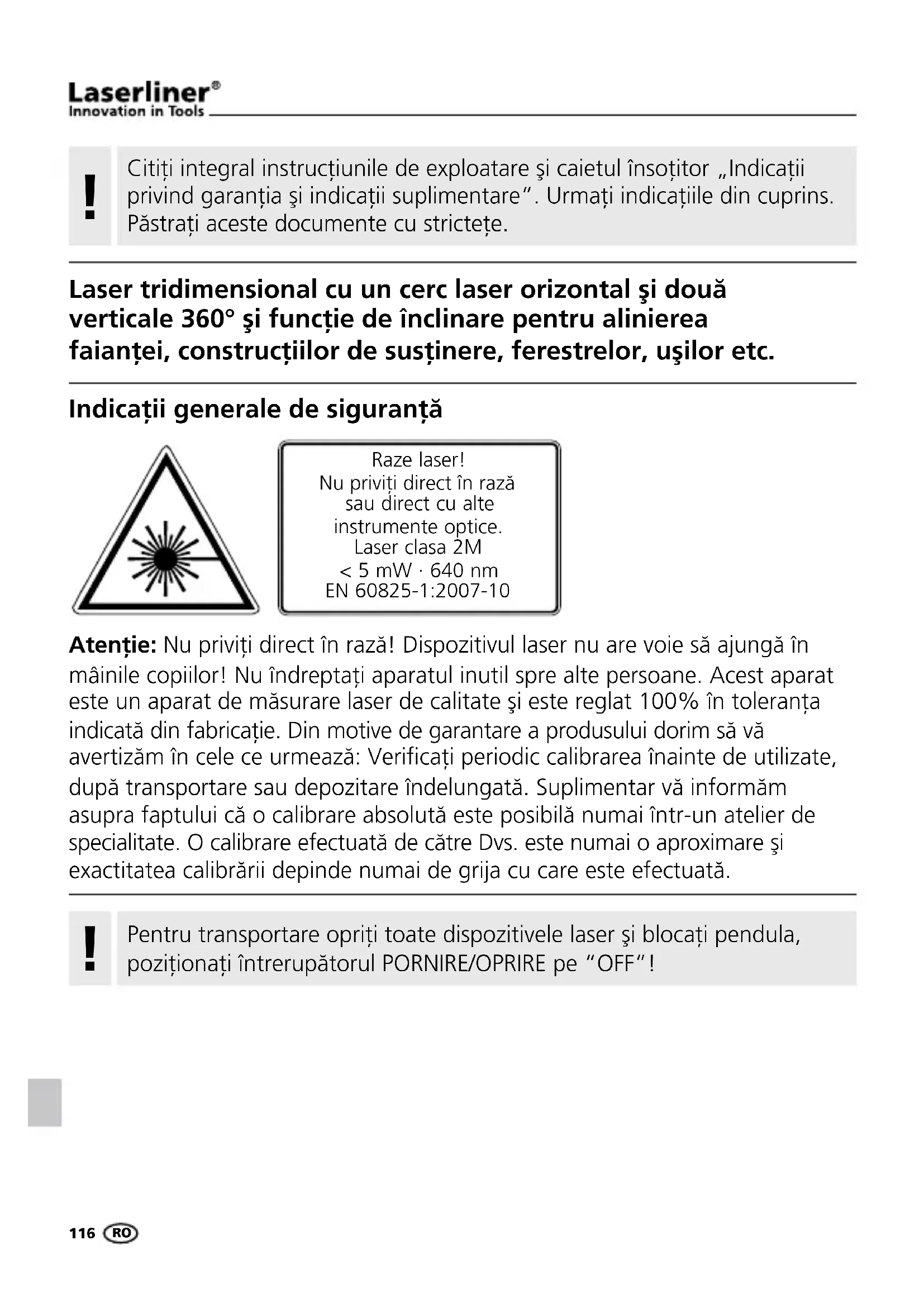

Citiți integral instrucțiunile de exploatare și caietul însoțitor „Indicații privind garanția și indicații suplimentare“. Urmați indicațiile din cuprins. Păstrați aceste documente cu strictețe.

Laser tridimensional cu un cerc laser orizontal și două verticale 360° și funcție de înclinare pentru alinierea faianței, construcțiilor de susținere, ferestrelor, ușilor etc.

Indicații generale de siguranță

Raze laser! Nu priviți direct în rază sau direct cu alte instrumente optice. Laser clasa 2M < 5 mW · 640 nm EN 60825-1:2007-10

Atenție: Nu priviți direct în rază! Dispozitivul laser nu are voie să ajungă în mâinile copiilor! Nu îndreptați aparatul inutil spre alte persoane. Acest aparat este un aparat de măsurare laser de calitate și este reglat 100% în toleranța indicată din fabricație. Din motive de garantare a produsului dorim să vă avertizăm în cele ce urmează: Verificați periodic calibrarea înainte de utilizate, după transportare sau depozitare îndelungată. Suplimentar vă informăm asupra faptului că o calibrare absolută este posibilă numai într-un atelier de specialitate. O calibrare efectuată de către Dvs. este numai o aproximare și exactitatea calibrării depinde numai de grija cu care este efectuată.

!

Pentru transportare opriți toate dispozitivele laser și blocați pendula, poziționați întrerupătorul PORNIRE/OPRIRE pe “OFF”!

1 Introducerea bateriilor

Se deschide compartimentul de baterii și se introduc bateriile (4 x tip AA) conform simbolurilor de instalare. Se va respecta polaritatea corectă.

1 Geam rază laser
2 Compartiment baterii (la partea inferioară)
3 Întrerupător PORNIRE / OPRIRE; Siguranță transport; Modul de înclinare

4 Filet stativ 5/8" (la partea inferioară)

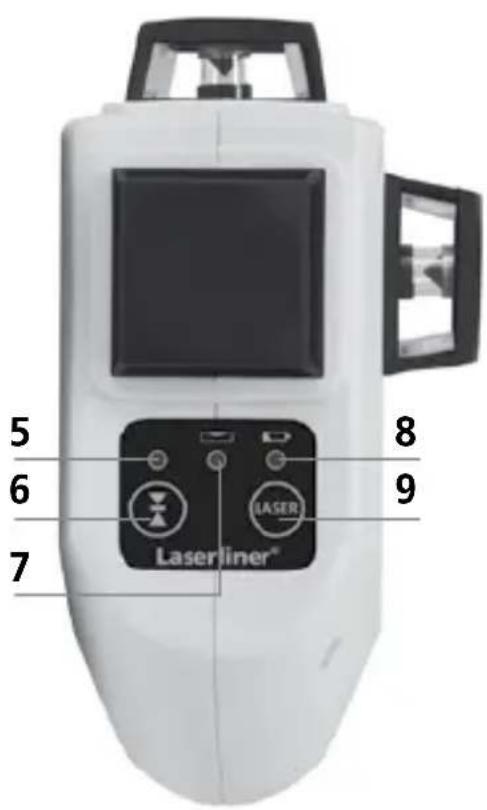

5 LED mod receptionare manual
6 Pornire / oprire mod receptionare manuală

5 6 7 8 9 Laserliner®

7 LED modul de înclinare LED pornit: Mod pornit Led oprit: Mod oprit
8 Încărcare baterie
9 Tastă selectare rază liniară laser

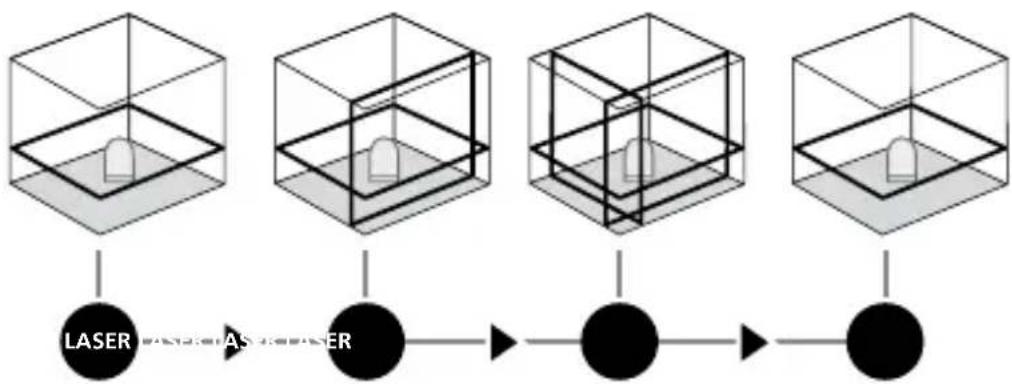

2 Nivelare orizontală și verticală

Se slăbește siguranța de trasnport, întrerupătorul PORNIRE/OPRIRE se poziționează pe “ON”. Apare linia laser orizontală. Cu ajutorul tastei de selectare razele laser liniare pot fi decuplate individual.

!

Pentru nivelarea orizontală și verticală, siguranța pentru transport trebuie să fie îndepărtată. În momentul în care aparatul se află în afara domeniului automat de nivelare de 2,5°, liniile laser se aprind intermitent și este emis un semnal. Poziționați aparatul astfel încât acesta să se afle în cadrul domeniului de nivelare.

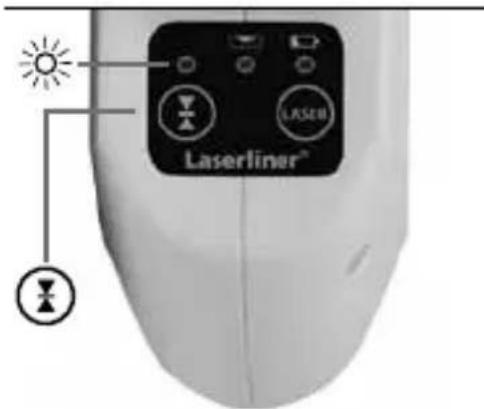

3 Mod receptionare manual Optional: Lucrul cu receptorul laser RX

A se utiliza pentru nivelare pe distanțe mari sau în cazul liniilor laser care nu mai sunt vizibile ale unui receptor laser (opțional). Pentru efectuarea lucrărilor cu receptorul laser laserul liniar se cuplează prin apăsarea tastei 6 (mod de recepționare manuală pornit / oprit) în modul de recepționare manuală. Acum liniile laser pulsează cu o frecvență înaltă și liniile laser devin mai întunecate. Receptorul laser recunoaște datorită acestor pulsații liniile laser.

Laserliner®

!

Respectați instrucțiunile de utilizare ale receptorului laser pentru laserul liniar.

!

Din motivul opticii speciale pentru generarea unei linii laser continue 360° pot apărea diferențe de luminozitate în diferite sectoare ale liniei, care sunt condiționate tehnic. Aceasta poate conduce la diferite raze de acțiune în modul de recepționare manual.

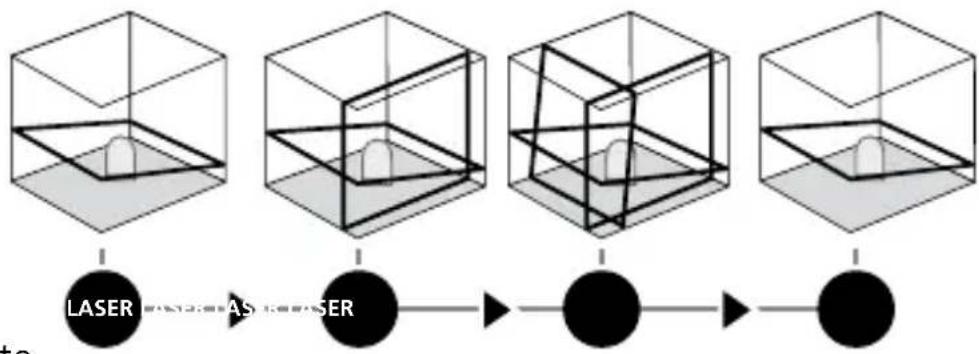

4 Modul de înclinare

Nu desfaceți siguranța de transport, culisați întrerupătorul PORNIT/OPRIT pe poziția din mijloc și selectați laserul cu ajutorul tastei de selectare. Acum se pot marca suprafetele înclinate.

resp. înclinațiile. În acest mod liniile laser nu se mai aliniază automat. Acest lucru este semnaliza prin aprinderea intermitentă a liniilor laser. Suplimentar se aprinde constant ledul (7) roșu.

Date tehnice

Domeniu de nivelare individuală ± 2,5°
Exactitate ± 0,2 mm / m
Domeniu de lucru (în funcție de luminozitatea încăperii)	20 m
Domeniul de lucru cu receptor manual(în funcție de diferența condiționată tehnic)	50 m
Lungime undă laser 640 nm
Clasă laser / putere inițială laser liniar 2M / < 5 mW
Alimentare tensiune	4 x 1,5V bateriialcaline (tip AA, LR6)
Durată funcționarecu 3 niveluri de lasercu 2 niveluri de lasercu 1 nivel de laser	cca. 6 orecca. 10 orecca. 25 ore
Temperatură de lucru 0°C ... +50°C
Temperatură de depozitare -10°C ... +70°C
Dimensiuni (L x Î x A) 85 x 130 x 160 mm
Greutate (incl. baterii) 820 g

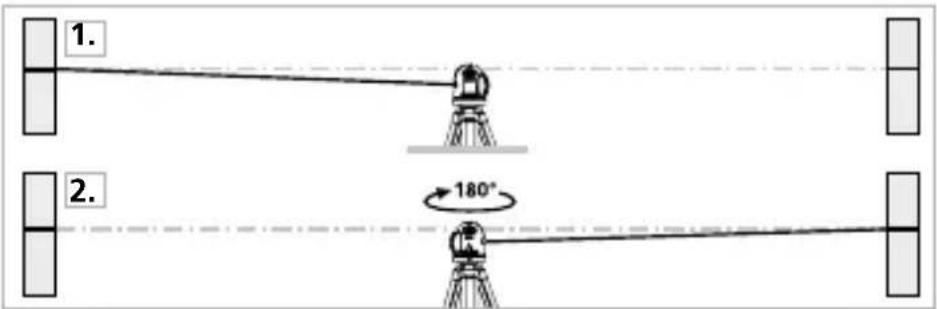

Pregătirea verificării calibrării

Puteți controla calibrarea laserului. Asezați aparatul în mijloc între 2 pereți, care se află la min. 5 m unul de celălalt. Porniți aparatul, pentru aceasta se slăbește siguranța de transport (crucea laser apare). Pentru verificarea optimă se va utiliza un stativ.

1. Marcați punctul A1 pe perete.
2. Rotiți aparatul cu 180° și marcați punctul A2. Între A1 u. A2 aveți acum o referință orizontală.

1. 2. 180°

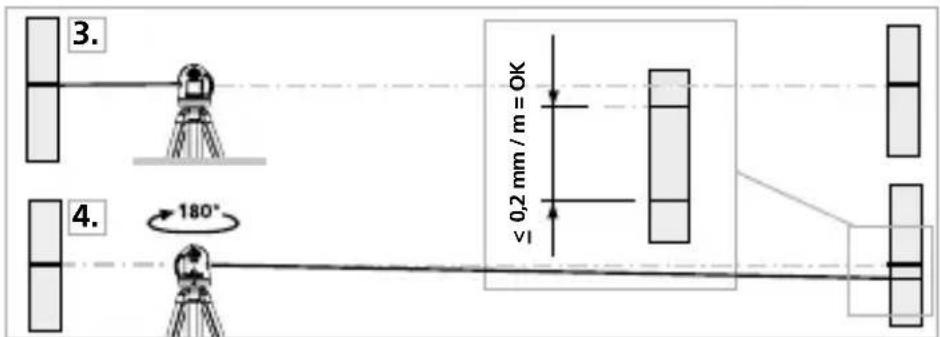

Verificarea calibrării

1. Aşezati aparatul cât de aproape posibil de perete la înălțimea punctului marcat A1.

2. Rotiți aparatul cu 180° și marcați punctul A3. Diferența între A2 și A3 reprezintă toleranța.

Dacă A2 și A3 se află la o distanță mai mare de 0,2 mm / m, trebuie efectuată o calibrare. Contactați un comerciant specializat și adresați-vă departamentului service UMAREX-LASERLINER.

Verificarea liniei verticale

Aparatul se așează la cca. 5 m de un perete. Pe perete se fixează o greutate cu o sfoară de 2,5 m, greutatea trebuie să penduleze liber. Aparatul se pornește și laserul vertical se ajustează în funcție de sfoara cu greutatea. Exactitatea se încadrează în toleranță dacă deviația dintre linia laser și sfoara cu greutate nu este mai mare de ± 1,5 mm.

Verificarea liniei orizontale

Aparatul se așează la cca. 5 m de un perete și crucea laser se pornește. Punctul B se marchează pe perete. Crucea laser la cca. 2,5 m spre dreapta și se marchează punctul C. Verificați dacă linia orizontală din punctul C ± 3 mm ajunge la aceeași înălțime cu punctul B. Procedeul se repetă prin rabatare spre stânga.

3 mm = OK B 2,5 m C vl

Verificați periodic calibrarea înainte de utilizare, după transportare sau depozitare îndelungată.

Garantia, îngrijirea produsului și debarasarea

Aparatul respectă toate normele necesare pentru circulația liberă a mărfii pe teritoriul UE.

Acest produs este un aparat electric și trebuie colectat separat și debarasat în conformitate cu normativa europeană pentru aparate uzate electronice și electrice.

Pentru alte indicații privind siguranța și indicații suplimentare vizitați: www.laserliner.com/info
