MANUAL DE UTILIZARE LaserCube Green Laserliner

Citiți integral instrucțiunile de exploatare, caietul însoțitor „Indicații privind garanția și indicații suplimentare” precum și informațiile actuale și indicațiile apăsând link-ul de internet de la capătul acestor instrucțiuni. Urmați indicațiile din cuprins. Aceste documentații trebuie păstrate și predate mai departe la înstrăinarea produsului.

Utilizarea conformă cu destinația

Acest aparat laser luminos este adecvat pentru lucrări de aliniere pe pardoseală și la perete. Prin intermediul nivelei verticale și orizontale aparatul se poate alinia în ambele planuri și se poate utiliza și ca nivelă laser. Cu știfturile speciale se poate realiza fixarea la tencuieli fine, tapet, lemn și suprafețe furniruite.

Indicații generale de siguranță

• Utilizați aparatul exclusiv conform destinației sale de utilizare cu respectarea specificațiilor.
• Aparatele de măsură și accesoriiile nu constituie o jucărie. A nu se lăsa la îndemâna copiilor.
• Reconstruirea sau modificarea aparatului nu este admisă, astfel se anulează autorizația și specificațiile de siguranță.
• Nu expuneți aparatul la solicitări mecanice, temperaturi ridicate, umiditate sau vibrații puternice.
• Aparatul nu mai are voie să fie utilizat atunci când una sau mai multe dintre funcțiile acestuia s-au defectat sau nivelul de încărcare a bateriilor este redus, precum și dacă este deteriorată carcasa.

Indicații de siguranță

Manipularea cu lasere clasa a 2-a

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Produs laser consumator, Clasa 2

- Conform EN 60825-1:2014/A11:2021 și EN 50689:2021; Pentru proiectarea liniilor de orientare orizontale/verticale de către utilizatori adulți.

Laserliner

= Indicație de avertizare: Atenție, radiație laser!

LASER

= Radiatie laser din Clasa 2 conform

2

EN 60825-1:2014/A11:2021

= Indicație de avertizare: Nu priviți în fasciculul luminos!

λ

= Lungime undă laser

Pmax

= Puterea max. de ieşire a laserului

• Atenție: Nu priviți direct sau în raza reflectată.
• Nu îndreptați raza laser spre persoane.
• Dacă raza laser clasa 2 intră în ochi, aceștia trebuie închiși conștient și capul trebuie îndepărtat imediat din dreptul razei.
• Nu priviți niciodată în raza laser sau reflecția acesteia cu instrumente optice (lupă, microscop, binoclu, ...).
• Nu utilizati laserul la înălțimea ochilor (1,40 ... 1,90 m).
• Suprafețele care reflectă bine, care oglindesc sau lucioase trebuie acoperite în timpul exploatării dispozitivelor laser.
• în domeniile de trafic public limitați calea razei pe cât posibil cu ajutorul limitărilor de acces și pereti mobili și marcați zona laser cu indicatoare de avertizare.

Indicații de siguranță

Manipularea cu razele electromagnetice

• Aparatul de măsură respectă reglementările și valorile limită pentru compatibilitatea electromagnetică conform directivei EMV 2014/30/UE.
• Trebuie respectate limitările locale de funcționare de ex. în spitale, în aeroporturi, la benzinării, sau în apropierea persoanelor cu stimulatoare cardiace. Există posibilitatea unei influențe periculoase sau a unei perturbații de la RO și din cauza aparatelor electrice.

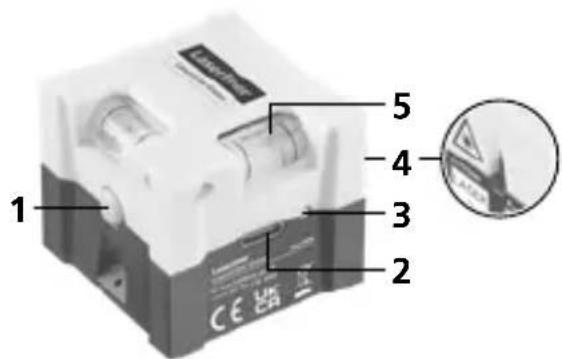

1 2 3 4 5

1 Întrerupător PORNIRE / OPRIRE
2 Conexiune de încărcar
3 Indicare stare de încărcare
4 Geam rază laser
5 Nivelă

1 Manipularea accumulatorului litiu-ion

• Acumulatorul poate fi încărcat numai cu ajutorul cablului de încărcare USB inclus, de la o unitate de alimentare USB standard disponibilă în comerț (5V / >= 1000mA). Atunci când este utilizat/ă un/o sursă/încărcător eronat, garanția se anulează.
• Utilizați sursa/încărcătorul numai în spații interioare, închise, nu-l expuneți la umiditate sau în ploaie, în caz contrar există riscul de electrocutare.
• Înaintea utilizării aparatului încărcați complet accumulatorul.
• Conectați sursa/încărcătorul la rețeaua de curent și mufa de conectare a aparatului la pachetul de accumulatori.
• în timpul încărcării aparatului LED-ul este roșu. Procesul de încărcare este încheiat atunci când ledul luminează verde.
• Dacă starea de încărcare a accumulatorului este la un nivel foarte scăzut, linia laserului se aprinde intermitent timp de 30 de secunde înainte ca dispozitivul să se oprească.

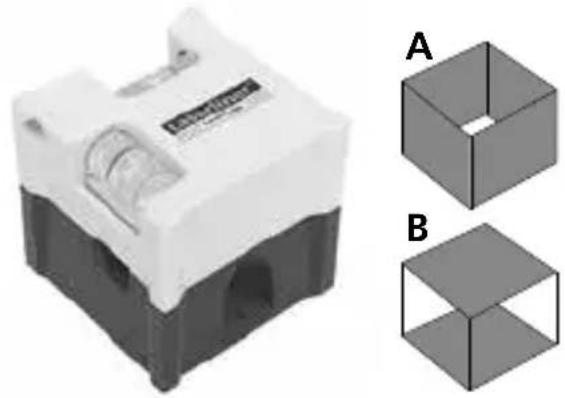

2 Utilizarea la pardoseală

Aparatul se așează pe pardoseală și se pornește.

Nivelele sunt ajustate numai la cele patru suprafete de suport A (vezi imaginea). La aşezarea pe suprafetele B aparatul nu se poate utiliza ca nivelă.

Laserliner

3 Utilizarea la perete

Pentru nivelarea pe orizontală și verticală aparatul se așează la perete. La final aparatul se aliniază cu ajutorul nivelei.

4 Fixare la perete

1. Aparatul se așează pe perete.
2. Ştifturile speciale se introduc prin găurile special prevăzute.

Date tehnice
Ne rezervăm dreptul să efectuăm modificări tehnice. 25W39

Exactitate ± 1 mm / m
Vizibilitate (tipic)* 10 m
Lungime undă laser 515 nm
Clasă laser	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Mufe USB tip C
Alimentare tensiune Pachet de acumulatori Li-Ion 3,7V / 0,7Ah
Durată funcționare cca. 7 ore
Condiții de lucru	0°C ... 40°C, umiditate aer max. 80% rH, fără formare condens, înălțime de lucru max. 4000 m peste NN (nul normal)
Condiții de depozitare	-10°C ... 70°C, umiditate aer max. 85% rH
Dimensiuni (L x Î x A) 44 x 37,5 x 44 mm
Greutate 54 g (incl. acumulatori)

* la max. 300 Lux

See toode, kaasa arvatud tarvikud ja pakend, on elektriseade, mis tuleb väärtuslike toorainete tagasisaamiseks suunata Euroopa ja UK kasutatud elektri- ja elektroonikaseadmete, akude ja pakendite direktiividele keskkonnasõbralikku taaskasutusse. Dispozitivele electrice, bateriile și ambalajele nu trebuie debarasate la deşeurile menajere. Utilizatorii sunt obligați prin lege să returneze gratuit bateriile și accumulatorii uzați la un punct de colectare public, la un punct de vânzare sau la serviciul tehnic pentru clienti. Acumulatorul trebuie să fie îndepărtat din aparat intact utilizând un instrument disponibil în comerț și trimis pentru colectare separată înainte de a returna aparatul pentru debarasare. Dacă aveți întrebări privind îndepărtarea bateriei, contactați departamentul service al UMAREX-LASERLINER. Contactați autoritățile locale pentru a vă informa în privința locurilor speciale de debarasare corespunzătoare și respectați instrucțiunile respective de debarasare și de siguranță la punctele de preluare.
