РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ LaserCube Green Laserliner

Прочетете изцяло ръководството за експлоатация, приложената брошура „Гаранционни и допълнителни инструкции“, както и актуалната информация и указанията в препратката към интернет в края на това ръководство. Следвайте съдържащите се в тях инструкции. Тези документи трябва да се съхраняват и да съпровождат продукта при предаването му на други.

Употреба по предназначение

Този линеен лазер е подходящ за нивелиране на пода и стената. Уредът може да се подравни с помощта на вертикални и хоризонтални либели и може да се използва и като лазерен нивелир. Специалните щифтове могат да се използват за закрепване към фина мазилка, тапети, дърво и фурнировани повърхности.

Общи инструкции за безопасност

– Използвайте уреда единствено съгласно предназначението за употреба в рамките на спецификациите.
– Измервателните уреди и принадлежностите не са играчки за деца. Да се съхраняват на място, недостъпно за деца.
– Не се допускат модификации и изменения на уреда. Това ще доведе до невалидност на разрешителното и спецификацията за безопасност.
– Не излагайте уреда на механично натоварване, екстремни температури, влага или прекалено високи вибрации.
– Уредът не трябва да се използва повече, ако бъдат нарушени една или повече функции, ако зарядът на батерията е нисък или ако корпусът е повреден.

Потребителски лазерен продукт, клас 2

– В съответствие с EN 60825-1:2014/A11:2021 и EN 50689:2021; За проектиране на хоризонтални/вертикални линии за нивелиране от възрастни потребители.

= Предупреждение: Внимание лазерно лъчение!

LASER = Лазерно лъчение от клас 2 съгласно

2

EN 60825-1:2014/A11:2021

= Предупреждение: Не гледайте срещу лазерния лъч!

λ

= Дължина на вълната на лазера

P_max

= Лазер макс. изходна мощност

– Внимание: Не гледайте в директния или отразения лъч.
– Не насочвайте лазерния лъч към хора.
- Ако лазерно лъчение от клас 2 попадне в окото, очите трябва съзнателно да се затворят и главата веднага да се премести настрани от лъча.
– Никога не гледайте лазерния лъч или неговото отражение с оптични прибори (лупа, микроскоп, далекоглед, ...).
– Не използвайте лазера на нивото на очите (1,40 ... 1,90 м).
– По време на работа с лазерни устройства силно отразяващите, огледалните или гланцовите повърхности трябва да се покриват.
- На места с обществен трафик по възможност ограничавайте пътя на лъча чрез капаци или преносими стени и обозначете зоната на лазера с предупредителни табели.

Работа с електромагнитно лъчение

• Измервателният уред спазва предписанията и граничните стойности за електромагнитната съвместимост съгласно Директива 2014/30/EC относно електромагнитната съвместимост.
  – Трябва да се спазват локалните ограничения в работата, като напр. в болници, в самолети, на бензиностанции или в близост до лица с пейсмейкъри. Съществува възможност за опасно влияние или смущение от електронни уреди.

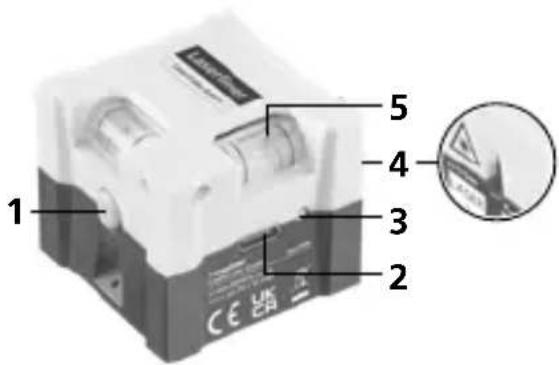

1 2 3 4 5

1 Превключвател ВКЛ/ИЗКЛ
2 Връзка за зареждане
3 Индикация на състоянието на зареждане
4 Изходен прозорец на лазера
5 Либели

Laserliner

1 Боравене с литиево-йонната зарядна батерия

- Акумулаторната батерия може да се зарежда само с доставения USB кабел на стандартен USB захранващ адаптер (5 V/>= 1000 mA). Използването на неправилен захранващ блок зарядно устройство анулира гаранцията.

- Използвайте захранващия блок/ зарядното устройство само в затворени помещения, не го излагайте на влага или дъжд, тъй като в противен случай съществува опасност от електрически удар.

– Преди да използвате уреда, заредете изцяло акумулаторната батерия на уреда.

– Свържете захранващия блок/зарядното устройство с електрозахранването и съединителната букса на акумулаторната батерия на уреда.

– Докато се зарежда уредът, светодиодът свети в червено. Когато светодиодът светне в зелено, зареждането е приключило.

- Ако нивото на заряда на акумулаторната батерия стане много ниско, лазерната линия ще започне да мига в продължение на 30 секунди, след това уредът се изключва.

2 Приложения върху пода

Поставете уреда върху пода и го включете.

Сега либелите са юстирани само спрямо четирите подложни площи А (вижте фигурата). При опиране върху повърхностите В уредът не може да се използва като нивелир.

3 Приложения върху стената

За хоризонтално и вертикално нивелиране поставете уреда на стената. След това подравнете уреда с помощта на либелите.

4 Закрепване към стената

1. Поставете уреда на стената.
2. Пъхнете специалните щифтове през предвидените отвори.

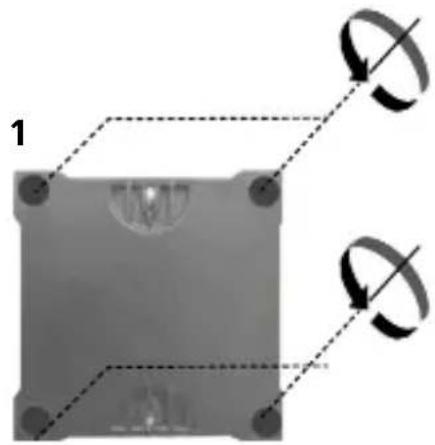

Изваждане на акумулаторната батерия

Технически характеристики
Запазва се правото за технически изменения. 25W39

Точност ± 1 mm / m
Видимост (типично)* 10 m
Дължина на вълната на лазера	515 nm
Клас на лазера	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Изводи USB тип С
Електрозахранване	Комплект литиевойонни батерии 3,7 V / 0,7 Ah
продължителност на работа около 7 часа
Условия на работа	0°C ... 40°C, относителна влажност на въздуха макс. 80%, без наличие на конденз, работна височина макс. 4000 m над морското равнище
Условия за съхранение	-10°C ... 70°C, относителна влажност на въздуха макс. 85%
Размери (Ш x В x Д) 44 x 37,5 x	44 mm
Тегло 54 g (вкл. акумулаторни батерии)

* при макс. 300 Lux

Разпоредби на ЕС и Обединеното кралство и изхвърляне

Уредът отговаря на всички необходими стандарти за свободно движение на стоки в рамките на ЕС и Обединеното кралство. Този продукт, включително принадлежностите и опаковката, е електрически уред, който трябва да се рециклира по безопасен за природата начин, в съответствие с европейските и британските директиви за отпадъците от електрическо и електронно оборудване, батерии и опаковки за извличане на ценни суровини. Не изхвърляйте електрически уреди, батерии и опаковки при домакинските отпадъци. Потребителите са законово задължени да предават използваните батерии и акумулатори безплатно в обществен пункт за събиране на отпадъци, пункт за продажба или техническа служба за клиенти. Акумулаторната батерия трябва да се извади от уреда, като се използва наличен в търговската мрежа инструмент, без да се разрушава, и да се изпрати за разделно събиране, преди да се върне уредът за изхвърляне като отпадък. Ако имате въпроси относно изваждането на батерията, моля, свържете се със сервизния отдел на UMAREX-LASERLINER. Моля, свържете се с Вашата община, за да се информирате за подходящите съоръжения за изхвърляне на отпадъци и следвайте съответните инструкции за изхвърляне и безопасност в пунктовете за събиране на отпадъци.

Още инструкции за безопасност и допълнителни указания ще намерите на адрес: https://packd.li/ll/aot/in

!
