BRUKSANVISNING LaserCube Green Laserliner

Omgang med lasere i klasse 2

$$ \lambda = 5 1 5 \mathrm{nm} \quad P _ {\max} = < 1 \mathrm{mW} $$

LASER 2

EN 60825-1:2014/A11:2021

CONSUMER LASER PRODUCT

EN 50689:2021

Forbruger laser produkt, klasse 2

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Detta dokument ska behållas och medfölja produkten om den lämnas vidare.

Avsedd användning

Den här linjelasern lämpar sig för inriktningsarbete på golv och väggar. Per vertikal- och horisontal libell kan enheten justeras och kan även användas som laservattenpass. Med specialstiften kan den sättas fast på gipsspackel, tapeter, trä och fanerade ytor.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Enheten får inte längre användas om en eller flera funktioner sluta fungera, batteriets laddning är svag eller om höljet är skadat.

Säkerhetsföreskrifter

Förbrukare laserprodukt, klass 2

- Överensstämmer med EN 60825-1:2014/A11:2021 och EN 50689:2021; För att projicera horisontella/vertikala riktningslinjer av vuxna användare.

= Varningsanvisning: Se upp laserstrålning!

LASER = Laserstrålning av klass 2 enligt

2

EN 60825-1:2014/A11:2021

= Varningsanvisning: Titta inte in i strålen!

λ

= Laservåglängd

P_max = Laser max. utgångseffekt

• Observera: Titta inte in i en direkt eller reflekterad stråle.
  – Rikta inte laserstrålen mot någon person.
• Om laserstrålning av klass 2 träffar ögat ska man blunda medvetet och genast vrida bort huvudet från strålen.
• Titta aldrig med optiska apparater (lupp, mikroskop, kikare, ...) på laserstrålen eller reflexioner från den.
• Använd inte lasern i ögonhöjd (1,40 ... 1,90 m).
• Täck över alla ytor som reflekterar, speglar eller glänser under användning av en laserapparat.
• I offentliga trafiksituationer ska strålgången om möjligt begränsas med avspärrningar och lösa väggar och laserområdet märkas med varningsskyltar.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

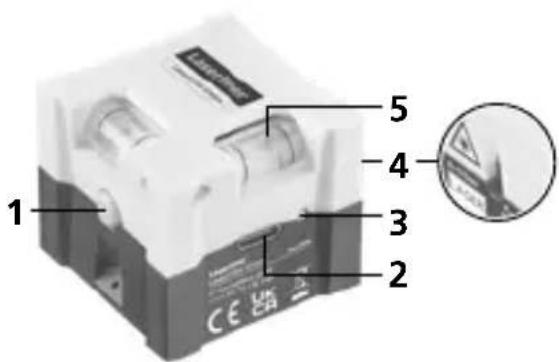

1 2 3 4 5

1 PÅ/AV-omkopplare
2 Laddningsport USB-C
3 Indikering av laddningsnivå
4 Laseröppning
5 Libeller

Laserliner

• Batteriet får bara laddas med den medföljande USB-ladd-kabeln i ett vanligt standard USB-nätaggregat (5V/>= 1000mA). Garantin gäller inte om felaktigt nät-/laddningsaggregat används.
• Nät-/laddningsaggregat får endast användas i slutna rum, får inte utsättas för fukt eller regn, då det annars finns risk för en elektrisk stöt.
  – Ladda enheten helt innan du använder den.
• Anslut nät-/laddaren till elnätet och enhetens batteripaket till anslutningsuttaget.
• När enheten laddas lyser en LED rött. Laddningen är klar när LED lyser grönt.
• Om batterinivån är väldigt låg, blinkar laserlinjen ca 30 sekunder innan enheten stängs av.

2 Användning på mark

Ställ enheten på marken och slå på brytaren.

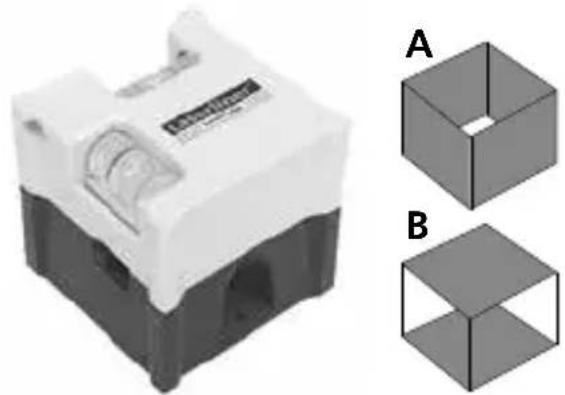

Libellerna är endast justerade för de fyra bärytorna A (se bild). Om apparaten läggs på ytorna B kan apparaten inte användas som vattenpass.

3 Användning på vägg

Vid horisontell och vertikal nivellering – sätt enheten på väggen. Justera därefter enheten med hjälp av vattenpass.

4 Infästning på väggen

1. Sätt upp apparaten på väggen.
2. Sätt in specialstiften i de därför avsedda hålen.

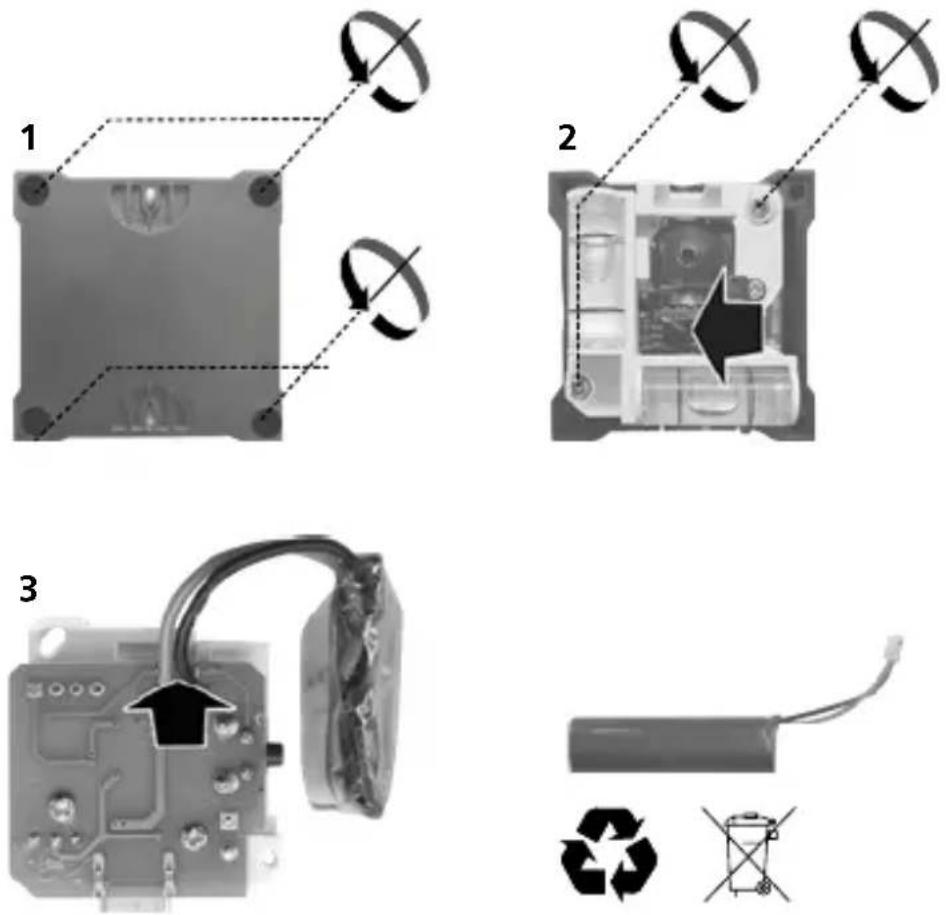

Ta ur uppladdningsbara batterier

Laserliner

Tekniska data Tekniska ändringar förbehålls. 25W39

Noggrannhet ± 1 mm / m
Synlighet (normal)* 10 m
Laservågslängd 515 nm
Laserklass	2 / < 1 mW (EN 60825-1:2014/A11:2021, EN 50689:2021)
Anslutningar USB typ C
Strömförsörjning Litiumjonspaket 3,7 V/0,7 Ah
Användningstid cirka 7 timmar
Arbetsbetingelser	0°C ... 40°C, luftfuktighetmax. 80% rH, icke-kondenserande, arbets-höjd max. 4000 m över havet
Förvaringsbetingelser	-10°C ... 70°C, luftfuktighetmax. 85% rH
Mått (B x H x D) 44 x 37,5 x 44 mm
Vikt 54 g (inkl. batterier)

* vid max. 300 lux

EU och EK-bestämmelser och kassering

Enheten uppfyller alla nödvändiga normer för fri handel av varor inom EU och UK.

Denna produkt, inklusive tillbehör och förpackning, är en elektronisk enhet, som enligt de europeiska och brittiska direktiven för gammal elektrisk och elektronisk utrustning, måste återvinnas på ett miljövänligt sätt för att ta tillvara på värdefulla råvaror. Elektriska enheter, batterier och förpackningar får inte slängas i hushållssoporna.

Konsumenter är enligt lag skyldiga att lämna gamla batterier och uppladdningsbara batterier till en återvinningsstation, butik eller teknisk kundtjänst. Det uppladdningsbara batteriet ska tas ur enheten med ett vanligt verktyg utan att det förstörs och läggas i en separat samling innan enheten återlämnas för avfallshantering. Om du har några frågor om att ta ur batteriet, kontakta serviceavdelningen för UMAREX-LASERLINER. Informera dig hos din kommun om avfallshanteringsplatser och observera avfallshanterings- och säkerhetsinstruktioner på inlämningsplatsen.

Ytterligare säkerhets- och extra anvisningar på:
