Produkttyp	Lasermottagare för röda och gröna roterande laser
Märke	Laserliner
Modell	SensoLite 110 G
Lasermottagningsområde	Max 100 m
Strömförsörjning	2 AAA-batterier 1,5 V
Mått (L x H x D)	60 x 110 x 23 mm
Vikt (inklusive batterier)	0,14 kg
Arbetsförhållanden	0 °C till 40 °C, luftfuktighet max 80 % RH, höjd max 4 000 m
Förvaringsförhållanden	-10 °C till 70 °C, luftfuktighet max 80 % RH
Toleransområden	Frihandsläge (bred tolerans) och precisionsläge (snäv tolerans)
Fästning	Universalfäste för mätstav (art.nr 080.50 röd / 080.51 grön)
Ljudsignal	Snabba pip (stor avvikelse), långsamma pip (liten avvikelse), kontinuerlig ton (centrering)
Batteristatusindikator	Ja
Magnet	Ja, håll på avstånd > 30 cm från implantat och känsliga apparater
Märkränna	Cirkulär, för att markera mäthöjden
Mottagningsfält	Detekteringsyta för laserstrålen
Underhåll och rengöring	Rengör med en lätt fuktad trasa, utan lösningsmedel. Ta ur batterierna vid längre förvaring.
Säkerhet	Modifiera inte enheten; undvik mekanisk belastning, extrema temperaturer och fukt; följ elektromagnetisk kompatibilitet.
Reservdelar och reparationsmöjligheter	Kontakta tillverkaren; inga reservdelar listade
Allmän information	Uppfyller EU-standarder; separat avfallshantering enligt WEEE; fullständig manual på laserliner.com/info?an=sesoli110

Vanliga frågor - SensoLite 110 G Laserliner

Hur sätter man i batterierna?

Öppna batterifacket på baksidan och sätt i två AAA-batterier 1,5 V med rätt polaritet enligt markeringen.

Vad är mottagarens maximala räckvidd?

Lasermottagningsområdet är max 100 m under gynnsamma förhållanden.

Hur använder man den cirkulära märkrännan?

Den cirkulära märkrännan gör det möjligt att markera mäthöjden när mottagaren är centrerad på laserstrålen.

Vad betyder de olika ljudsignalerna?

Snabba pip: mottagaren är långt från strålen; långsamma pip: den närmar sig; kontinuerlig ton: strålen är centrerad (markera mätningen).

Hur fäster man mottagaren på en mätstav?

Använd det medföljande universalfästet. Det gör att du kan montera mottagaren på en mätstav (art.nr 080.50 för röd, 080.51 för grön).

Hur rengör man enheten?

Rengör alla komponenter med en lätt fuktad trasa. Använd inte rengöringsmedel, lösningsmedel eller slipande medel.

Vad gör man om mottagaren inte detekterar lasern?

Kontrollera att den roterande lasern är inställd på maximal rotationshastighet. Se till att batterierna är i gott skick och att området inte är blockerat.

Kan jag använda mottagaren utomhus?

Ja, under arbetsförhållanden: 0 °C till 40 °C och luftfuktighet max 80 %. Undvik direkt exponering för regn.

Hur vet man om batterierna är svaga?

Batteristatusindikatorn (markering 16) lyser eller blinkar för att visa svagt batteri. Byt ut batterierna snabbt.

Vilka typer av lasrar är kompatibla?

Mottagaren fungerar med röda och gröna roterande lasrar. Den är optimerad för lång detekteringsräckvidd.

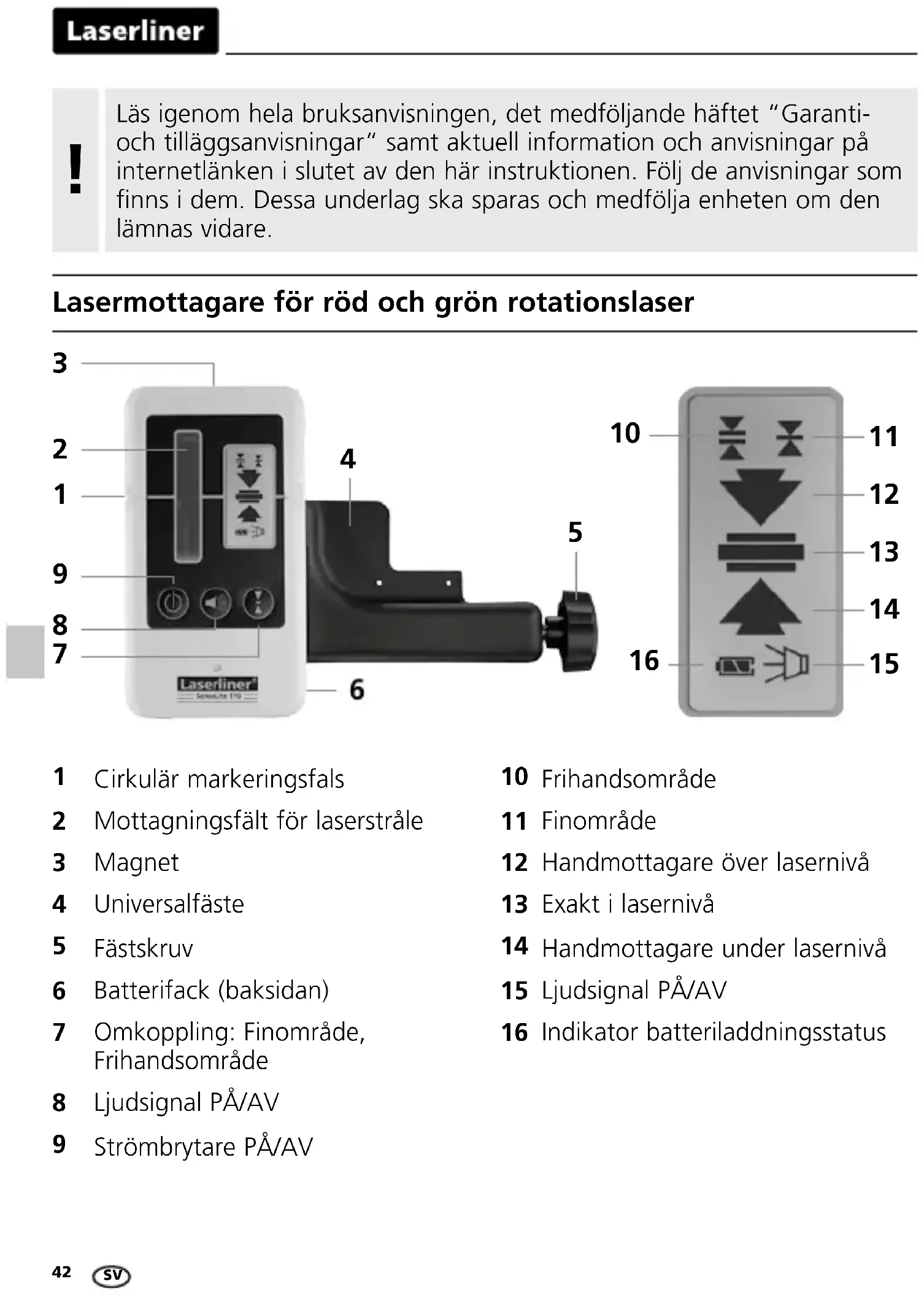

BRUKSANVISNING SensoLite 110 G Laserliner

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Lasermottagare för röd och grön rotationslaser

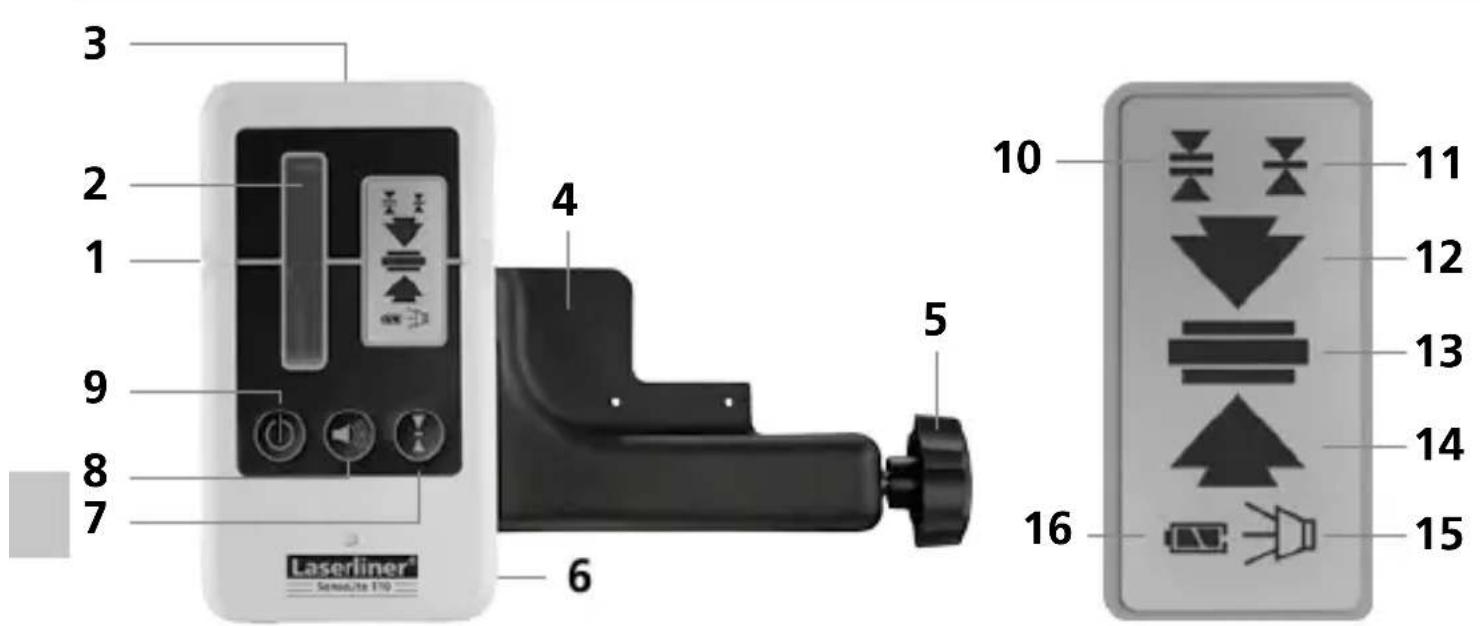

3 2 1 9 8 7 4 5 6 10 11 12 13 14 15 16 Laserliner® Senskaite 110

1 Cirkulär markeringsfals
2 Mottagningsfält för laserstråle
3 Magnet
4 Universalfäste
5 Fästskruv
6 Batterifack (baksidan)
7 Omkoppling: Finområde, Frihandsområde
8 Ljudsignal PÅ/AV
9 Strömbrytare PÅ/AV

10 Frihandsområde
11 Finområde
12 Handmottagare över lasernivå
13 Exakt i lasernivå
14 Handmottagare under lasernivå
15 Ljudsignal PÅ/AV
16 Indikator batteriladdningsstatus

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
  – Det är inte tillåtet att förändra enhetens konstruktion.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

- Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMC-riktlinjen 2014/30/EU.

- Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.

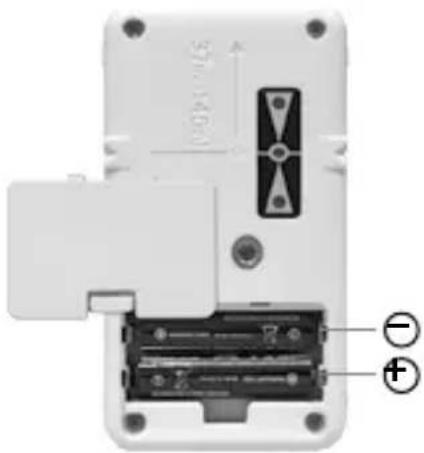

Isättning av batterier

Öppna batterifacket och lägg i batterier enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

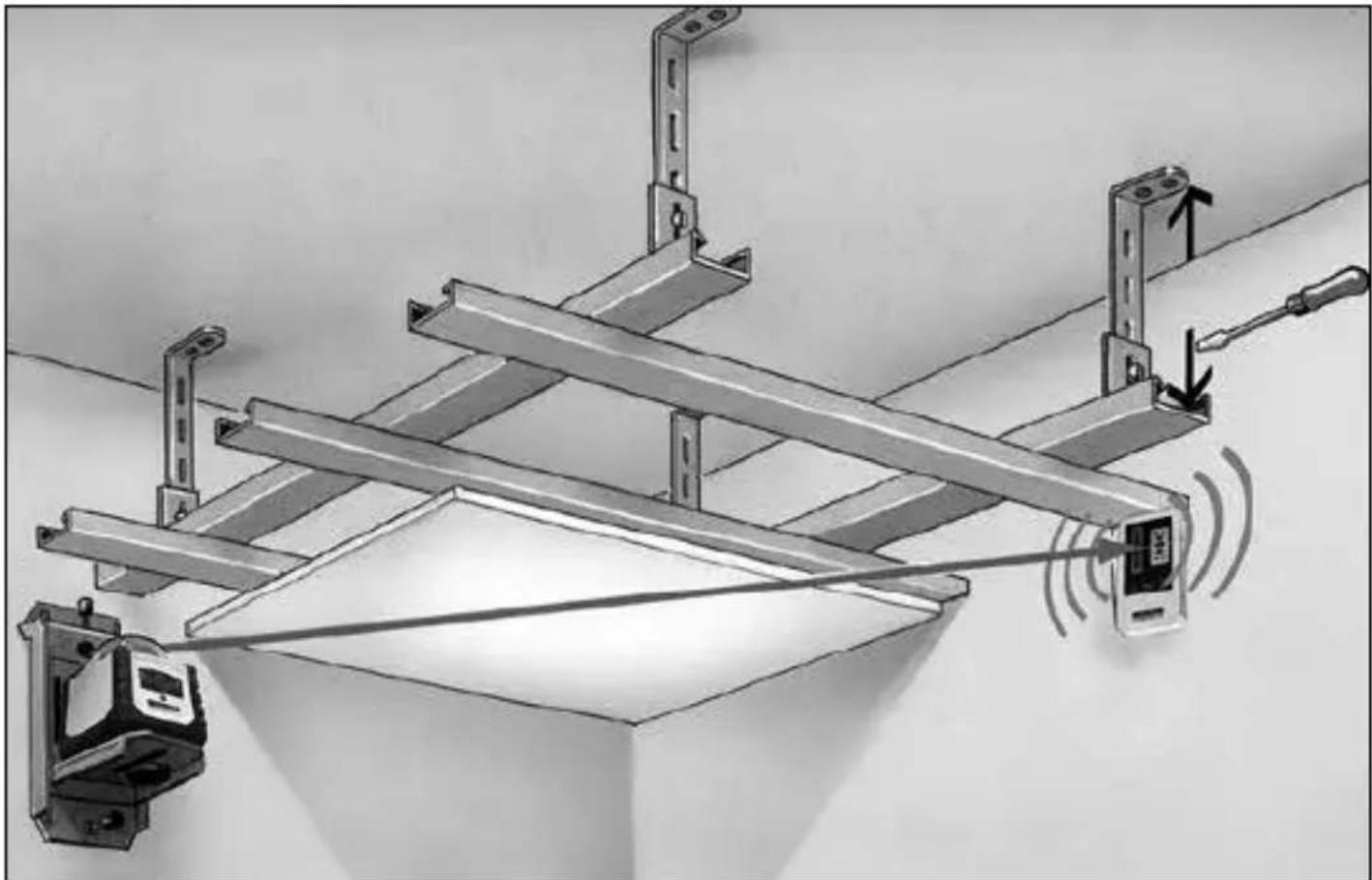

Användning av lasermottagaren

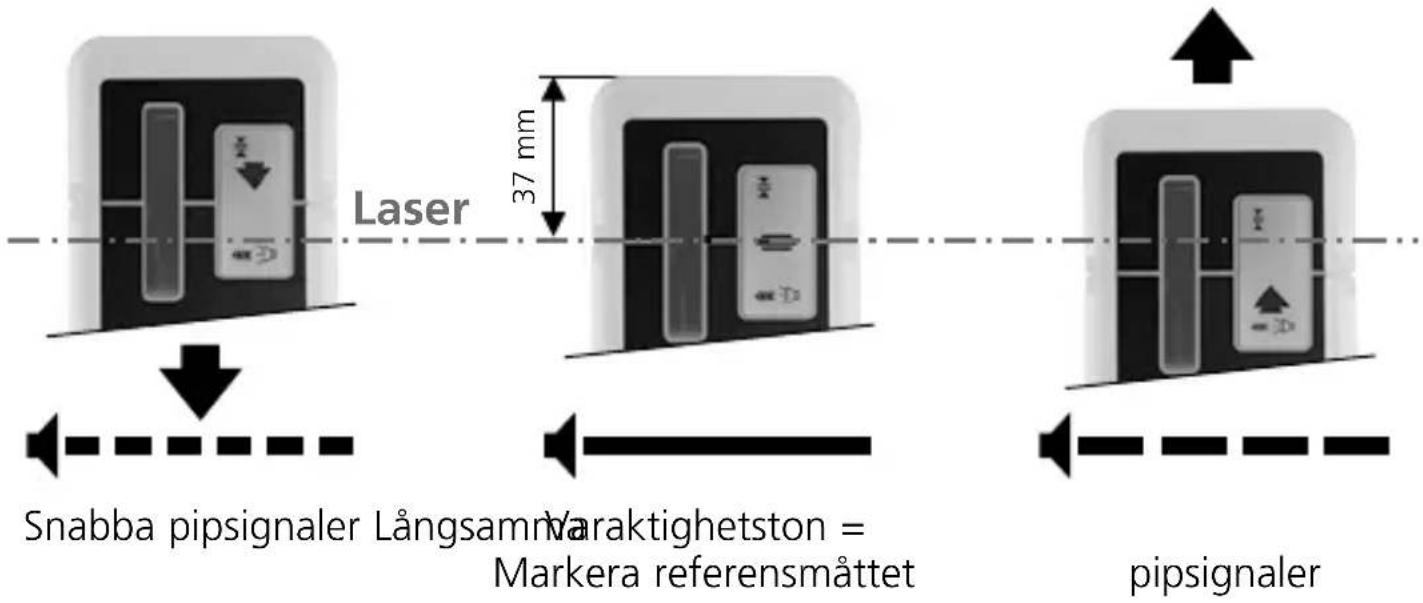

Ställ in rotationslasern på det maximala varvtalet och slå på lasermottagaren. Nu kan lasermottagaren ta emot laserstrålen optimalt på långt håll. Rör lasermottagaren uppåt och nedåt genom laserstrålen tills det mittersta mätvärdet (13) visas. Markera nu mäthöjden på den cirkulära markeringsfalsen.

Laser 37 mm Snabba pipsignaler Långsamm Varaktighetston = Markera referensmåttet pipsignaler

Lasermottagaren har två toleransområden:

• Frihandsområde (10): Indikering med större tolerans, för grov uppriktning för hand.
• Finområde (11): Indikering med mindre tolerans, för fin uppriktning (t.ex. med mätribbor).

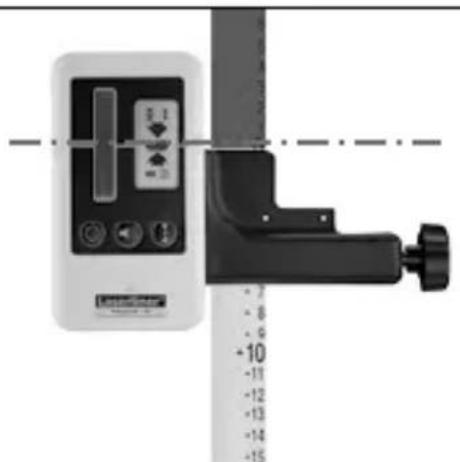

Universalfäste

Lasermottagaren kan fästas på mätribbor med universalfästet. Fleximätribban (artikelnr 080.50 – röd / 080.51 – grön) rekommenderas för alla mätningar av golvhöjder. Med hjälp av den kan du fastställa höjdskillnader direkt utan att behöva räkna.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 30 cm från de implantat och apparater som kan utsättas för fara.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Tekniska data (Tekniska ändringar förbehålls. 10.17)
Lasermottagningsområde max. 100 m
Strömförsörjning 2 x AAA 1,5 V batterier
Arbetsbetingelser	0 ... 40°C, Luftfuktighet max. 80% rH, icke-kondenserande, Arbetshöjd max. 4 000 m över havet
Förvaringsbetingelser -10 ... 70°C, Luftfuktighet max. 80% rH
Vikt (inklusive batteri) 0,14 kg
Mått (B x H x D) 60 x 110 x 23 mm

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på: http://laserliner.com/info?an=sesoli110

CE × × ×

Laserliner

SensoLite 110 / SensoLite 110 G
