BRUKSANVISNING MasterLevel Compact Plus Laserliner

Omgang med RF-radiostråling

Läs igenom hela bruksanvisningen, det medföljande häftet "Garanti- och tilläggsanvisningar" samt aktuell information och anvisningar på internetlänken i slutet av den här instruktionen. Följ de anvisningar som finns i dem. Dessa underlag ska sparas och medfölja enheten om den lämnas vidare.

Funktion/användning

Det föreliggande digitala elektroniska vattenpasset har 360° vinkelvisning och en referensfunktion för överföring av vinklar. Mätdata kan överföras via ett Bluetooth®-gränssnitt.

Allmänna säkerhetsföreskrifter

• Använd enheten uteslutande på avsett sätt inom specifikationerna.
• Mätinstrumenten är inga leksaker för barn. Förvara dem oåtkomligt för barn.
• Det är inte tillåtet att bygga om eller modifiera enheten, i så fall gäller inte tillståndet och säkerhetsspecifikationerna.
• Utsätt inte apparaten för mekanisk belastning, extrema temperaturer, fukt eller kraftiga vibrationer.
• Apparaten får inte längre användas om en eller flera funktioner upphör att fungera eller batteriets laddning är svag.

Säkerhetsföreskrifter

Kontakt med elektromagnetisk strålning

• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet i enlighet med EMV-riktlinjen 2014/30/EU, som täcks av RED-riktlinjen 2014/53/EU.
• Lokala driftsbegränsningar, t.ex. på sjukhus, flygplan, bensinstationer eller i närheten av personer med pacemaker ska beaktas. Det är möjligt att det kan ha en farlig påverkan på eller störa elektroniska apparater.
• Vid användning i närheten av höga spänningar eller höga elektromagnetiska växelfält kan mätningens noggrannhet påverkas.

Säkerhetsföreskrifter

Kontakt med radiovågor

• Mätapparaten är utrustad med ett radiogränssnitt.
• Mätapparaten uppfyller föreskrifter och gränsvärden för elektromagnetisk kompatibilitet och radiovågor i enlighet med RED-riktlinjen 2014/53/EU.
• Härmed förklarar Umarex GmbH & Co. KG, att radioanläggningen MasterLevel Compact Plus s uppfyller de viktiga kraven och andra bestämmelser enligt riktlinjen för europeisk radioutrustning 2014/53/EU (RED). Den fullständiga texten i EU:s konformitetsförklaring kan hämtas på följande internetadress: http://laserliner.com/info?an=malecopl

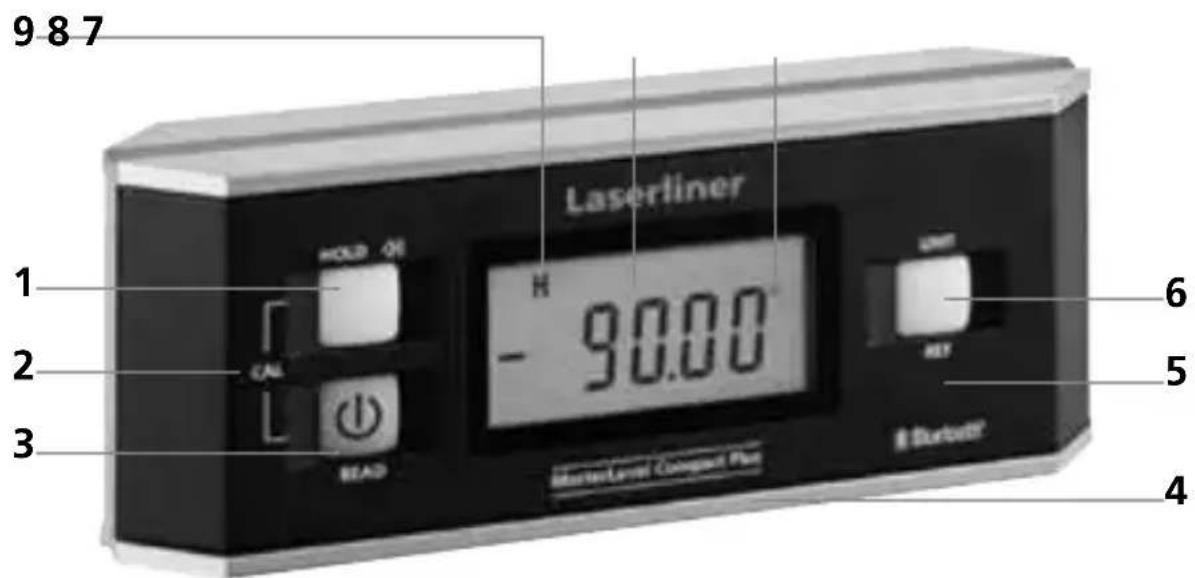

9 8 7 Laserliner HOLD OK H - 90.00 UNIT 6 2 5 3 READ Internet/Latzer Compact Plus R Surbette

1 Hold-funktion PÅ /AV /akustisk signalgivare PÅ /AV
2 Kalibratie
3 Strömbrytare PÅ /AV / READ: Överföra mätdata via Bluetooth®-gränssnitt
4 Magnetisk mätyta

5 Batterifack (Baksida)
6 Ställa om mätenheten / ställ referensvärde
7 Mätenheter
8 Lutningsvärde
9 Hold-funktionen aktiv

Laserliner

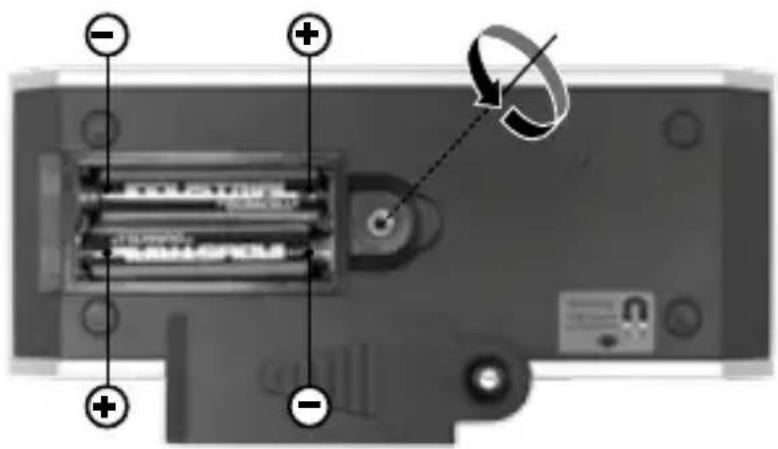

1 Sätt i batteri

Öppna batterifacket och lägg i batteri enligt installationssymbolerna. Tänk på att vända batteriernas poler åt rätt håll.

2 Sätt igång och mät

Se till att referensfunktionen är avaktiverad före varje mätning (ingen REF i teckenfönstret).

– Sätt igång DigiLevel med på/av knappen (3).
- Lutningsvinkeln visas i displayen (8). Om lutningen mäts If slopes are measured overhead, the direction of display adjusts automatically.

3 Kalibratie

1. Mätytan (4) för apparaten läggs ut på ett plant underlag med positionsmarkering. Slå på apparaten (3). För att komma till kalibreringsläge, tryck samtidigt på knapparna 1 och 3. -1- visas på skärmen.
2. Tryck på På/AV-knappen (3) en gång till. -1- blinkar. Därefter övergår den till att visa -2-.
3. Vrid vattenpasset 180° och ställ det exakt på den markerade ytan. Tryck sedan på På/AV-knappen (3). -2- blinkar. Kalibreringen är avslutad när mätvärdet visas på skärmen.

Laserliner - 0.00° Control Panel 4

4 Referensfunktion för överföring av vinklar

För att hålla kvar aktuellt mätvärde på skärmen trycker man på Hold-knappen (1).

Auto Av-funktion

Mätinstrumentet stängs av automatiskt efter 5 minuter inaktivitet för att spara på batteriet.

Felkod

- - - - Injusteringen av den vertikala axeln ligger utanför toleransområdet

Kalibrering

Mätinstrumentet måste kalibreras och kontrolleras regelbundet för att säkerställa noggrannheten i mätresultaten. Vi rekommenderar ett kalibreringsintervall på ett år.

Dataöverföring

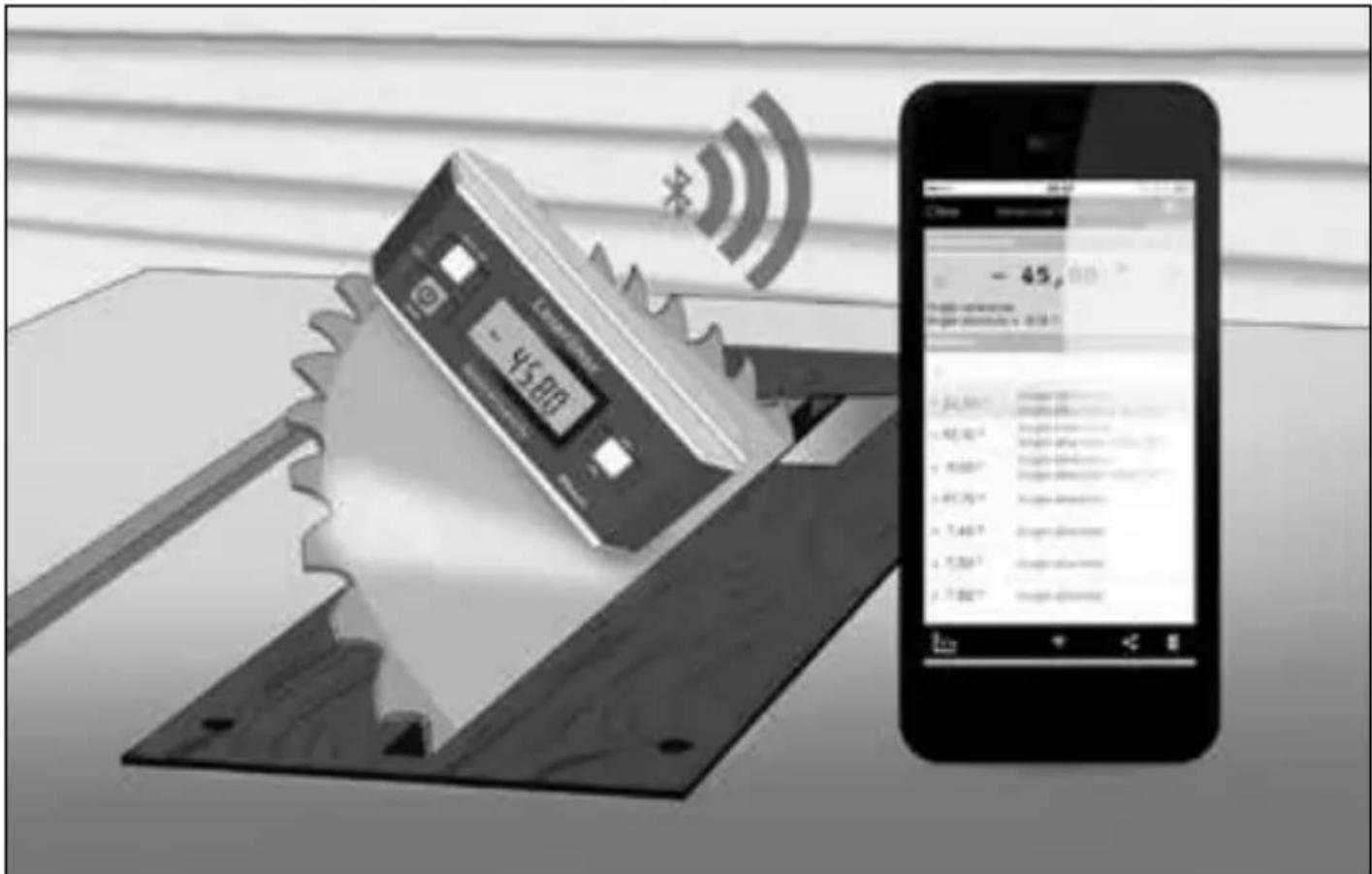

Apparaten har en Bluetooth®*-funktion som medger dataöverföring med radioteknik till mobila enheter med Bluetooth®*-gränssnitt (t.ex. smartphone, surfplatta).

Systemets förutsättningar för en Bluetooth®*-anslutning finns på

http://laserliner.com/info?an=ble

Apparaten kan skapa en Bluetooth®*-anslutning med Bluetooth 4.0 kompatibla enheter.

Räckvidden är max. 10 m avständ från slutenheten och beror i stor utsträckning på omgivningsförhållandena, som t.ex. väggars tjocklek och sammansättning, störande radiokällor samt sändnings- och mottagningsegenskaper för slutenheten.

Bluetooth®* aktiveras alltid efter påslagning, då radiosystemet är gjort för låg strömförbrukning.

En mobil enhet kan kopplas till en påslagen mätapparat med en app.

* Varumärket och logotypen Bluetooth® är inregistrerade varumärken för Bluetooth SIG, Inc.

Programvara (app)

Det behövs en programvara för att använda Bluetooth ^® -funktionen. Den kan laddas ner från en nätbutik beroende på slutenheten:

Download on the

App Store

ANDROID APP ON

Google play

Se till att Bluetooth®* -gränssnittet på den mobila slutenheten är aktiverad.

Efter start av programvaran och aktivering av Bluetooth®*-funktionen kan en anslutning upprättas mellan en mobil slutenhet och mätapparaten. Om programvaran hittar flera aktiva mätapparater väljer du den mätapparat som passar.

Vid nästa start kan denna mätapparat anslutas automatiskt.

* Varumärket och logotypen Bluetooth® är inregistrerade varumärken för Bluetooth SIG, Inc.

Anvisningar för underhåll och skötsel

Rengör alla komponenter med en lätt fuktad trasa och undvik användning av puts-, skur- och lösningsmedel. Ta ur batterierna före längre förvaring. Förvara apparaten på en ren och torr plats.

Fara på grund av starka magnetfält

Starka magnetfält kan ha skadlig inverkan på personer med aktiva fysiska hjälpmedel (t.ex. pacemakers) och på elektromekaniska apparater (t.ex. magnetkort, mekaniska klockor, finmekanik, hårddiskar).

Med tanke på den påverkan som starka magnetfält kan ha på personer, ska gällande nationella bestämmelser och föreskrifter iakttas, exempelvis i Tyskland branschorganisationens föreskrift BGV B11 §14 „Elektromagnetiska fält“.

För att undvika en störande påverkan, håll alltid magneterna på ett avständ av minst 20 cm från de implantat och apparater som kan utsättas för fara.

Teknisk data Tekniska ändringar förbehålls. 18W11
Elektronisk mätprecision	± 0,05° vid 0° och 90° ± 0,1° vid 1°...89°
Visningsnoggrannhet	2 decimaler
Arbetsbetingelser	0...50°C, icke-kondenserande, arbetshöjd max 2 000 m
Förvaringsbetingelser	-20...70°C, 85%rH, icke-kondenserande
Driftdata för radiomodul	Gränssnitt Bluetooth LE 4.x; frekvensband: ISM-band 2400-2483.5 MHz, 40 kanaler; sändareffekt: max 10 mW; bandbredd: 2 MHz, bitmängd: 1 Mbit/s; modulering: GFSK/FHSS
Strömförsörjning	2 x 1,5V (typ AAA/LR03)
Mått (B x H x Dj)	152 x 60 x 33 mm
Vikt (inklusive batteri)	290 g

EU-bestämmelser och kassering

Apparaten uppfyller alla nödvändiga normer för fri handel av varor inom EU.

Den här produkten är en elektrisk apparat och den måste sopsorteras enligt det europeiska direktivet för uttjänta el- och elektronikapparater.

Ytterligare säkerhets- och extra anvisningar på:

http://laserliner.com/info?an=malecopl

CE × × × ×

MasterLevel Compact Plus
