Caractéristiques techniques	Niveau laser à ligne, précision de ± 0,5 mm/m, portée jusqu'à 20 m, classe laser II
Utilisation	Idéal pour les travaux de nivellement, marquage et alignement dans la construction et la rénovation
Maintenance et réparation	Nettoyer régulièrement la lentille, vérifier l'état des piles, utiliser un chiffon doux pour le nettoyage
Sécurité	Respecter les consignes de sécurité liées à l'utilisation des lasers, éviter le contact direct avec les yeux
Informations générales	Compact et léger, livré avec un support mural et un trépied, alimenté par piles

FOIRE AUX QUESTIONS - MasterLevel Compact Plus Laserliner

Comment allumer le Laserliner MasterLevel Compact Plus ?

Pour allumer le Laserliner MasterLevel Compact Plus, appuyez sur le bouton d'alimentation situé sur le boîtier. Assurez-vous que les piles sont correctement installées.

Pourquoi le niveau laser ne projette-t-il pas de ligne ?

Vérifiez si le niveau laser est correctement alimenté. Assurez-vous que les piles ne sont pas vides et que le dispositif est allumé. Si le problème persiste, vérifiez si le laser est en mode de verrouillage.

Comment ajuster la précision du niveau laser ?

Pour ajuster la précision, placez le niveau laser sur une surface plane et utilisez la fonction d'auto-nivellement. Assurez-vous que le dispositif est à niveau avant de commencer l'utilisation.

Que faire si le laser ne s'aligne pas correctement ?

Si le laser ne s'aligne pas correctement, vérifiez que le niveau est sur une surface plane. Vous pouvez également recalibrer le niveau en suivant les instructions du manuel d'utilisation.

Le Laserliner MasterLevel Compact Plus est-il étanche ?

Non, le Laserliner MasterLevel Compact Plus n'est pas étanche. Évitez de l'exposer à l'eau ou à des conditions humides pour prévenir tout dommage.

Comment changer les piles du niveau laser ?

Pour changer les piles, ouvrez le compartiment des piles situé à l'arrière de l'appareil. Retirez les anciennes piles et insérez de nouvelles piles en respectant la polarité.

Quelle est la portée maximale du Laserliner MasterLevel Compact Plus ?

La portée maximale du Laserliner MasterLevel Compact Plus est d'environ 20 mètres en intérieur, selon les conditions d'éclairage.

Comment nettoyer le Laserliner MasterLevel Compact Plus ?

Utilisez un chiffon doux et sec pour essuyer la surface de l'appareil. Évitez d'utiliser des produits chimiques ou des solvants agressifs.

Le Laserliner MasterLevel Compact Plus peut-il être utilisé à l'extérieur ?

Oui, il peut être utilisé à l'extérieur, mais assurez-vous que les conditions de lumière ne sont pas trop vives, car cela peut affecter la visibilité du laser.

Comment stocker le Laserliner MasterLevel Compact Plus ?

Stockez le Laserliner MasterLevel Compact Plus dans un endroit sec et frais, à l'abri de la lumière directe du soleil et des températures extrêmes.

Où puis-je trouver le manuel d'utilisation du Laserliner MasterLevel Compact Plus ?

Le manuel d'utilisation peut généralement être téléchargé depuis le site officiel de Laserliner ou trouvé dans l'emballage du produit.

MODE D'EMPLOI MasterLevel Compact Plus Laserliner

– L’appareil de mesure respecte les directives et les valeurs limites de la compatibilité électromagnétique selon la directive CEM 2014/30/UE, qui est couverte par la directive des équipements radio (RED) 2014/53/UE. – Il faut tenir compte des restrictions des activités par ex. dans les hôpitaux, les avions, les stations-services ou à proximité de personnes portant un stimulateur cardiaque. Les appareils électroniques peuvent être la source ou faire l‘objet de risques ou de perturbations. – L‘utilisation de l‘instrument de mesure à proximité de tensions élevées ou dans des champs alternatifs électromagnétiques forts peut avoir une inuence sur la précision de la mesure. Consignes de sécurité Comportement à adopter lors de rayonnements électromagnétiques Consignes de sécurité générales – Utiliser uniquement l‘instrument pour l‘emploi prévu dans le cadre des spécications. – Les appareils et les accessoires ne sont pas des jouets. Les ranger hors de portée des enfants. – Les transformations ou modications de l’appareil ne sont pas autorisées, et annuleraient l’homologation et les spécications de sécurité. – Ne pas soumettre l’appareil à une charge mécanique, ni à des températures extrêmes ni à de l’humidité ou à des vibrations importantes. – Ne plus utiliser l‘instrument lorsqu‘une ou plusieurs fonction(s) ne fonctionne(nt) plus ou lorsque le niveau de charge de la pile est bas. Fonction / Utilisation Ce niveau à bulle électronique numérique dispose d’un afcheur d’angle 360° et d’une fonction référence pour le report d’angles. Les données de mesure peuvent être transmises par l’interface Bluetooth

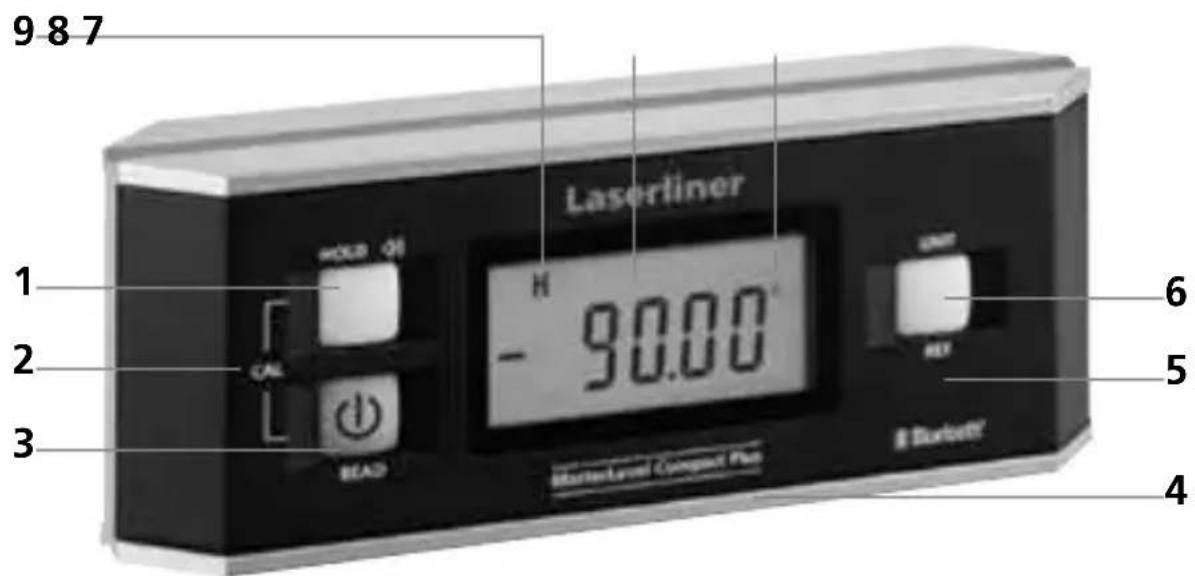

Compartiment de piles (Verso de l’appareil) Changer d’unité de mesure / réglage de la valeur de référence de l’angle Unités de mesure Angle d’inclinaison Fonction Hold activée Fonction HOLD marche-arrêt / émetteur du signal sonore marche-arrêt Calibrage Touche marche-arrêt / READ: Transférer les données de mesure par interface Bluetooth

Surface de mesure magnétique

– L‘appareil de mesure est doté d‘une interface radio. – L’appareil de mesure respecte les directives et les valeurs limites de la compatibilité et du rayonnement électromagnétiques selon la directive des équipements radio (RED) 2014/53/UE. – Umarex GmbH & Co. KG déclare par la présente que le type d’appareil radio MasterLevel Compact Plus est conforme aux principales exigences et aux autres dispositions de la directive européenne pour les équipements radioélectriques 2014/53/UE (RED). Il est possible de consulter le texte complet de la déclaration de conformité UE à l’adresse Internet suivante : http://laserliner.com/info?an=malecopl Consignes de sécurité Comportement à adopter lors de rayonnements radio RF32

3. Faire tourner le niveau à bulle de 180° et le

poser avec précision sur la surface marquée Appuyer ensuite sur la touche MARCHE/ARRÊT (3). -2- clignote. La calibration est terminée une fois que la valeur mesurée s’afche à l’écran.

2. Appuyer de nouveau sur la touche

MARCHE/ARRÊT (3) -1- clignote. La valeur afchée passe ensuite à -2-.

1. Poser la surface de mesure (4) de l’appareil

sur une surface droite et repérer sa position. Mettre l’appareil en marche (3). Pour revenir au mode calibration, appuyer simultanément sur les touches 1 et 3. -1- s’afche à l’écran. – Mettre l’appareil en marche en appuyant sur la touche (3). – L’angle d’inclinaison (8) apparaît à l’afchage. En cas de mesures effectuées au-dessus de la tête, le sens de l’afchage s’adapte automatiquement. Vérifier avant chaque mesure que la fonction de référence est désactivée (pas de REF dans l'affichage).

Mise en marche et mesure

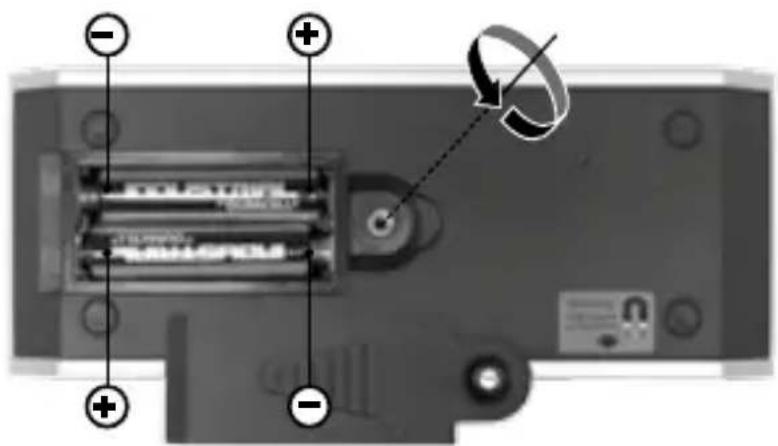

Installation de la pile Ouvrir le compartiment à piles et introduire la pile en respectant les symboles de pose. Veiller à ce que la polarité soit correcte. Calibrage FRMasterLevel Compact Plus

2. REF arrêt1. REF arrêt

Calibrage Il est nécessaire de calibrer et de contrôler régulièrement l‘instrument de mesure an de garantir la précision des résultats de la mesure. Nous recommandons de procéder une fois par an à un calibrage. Code erreur – – – – L’alignement de l’axe vertical est hors de la plage de tolérance L’instrument de mesure s’éteint automatiquement au bout de 5 minutes d’inactivité, ce qui permet d’économiser la pile. Fonction arrêt automatique HOLD Pour maintenir la valeur actuelle à l’écran, appuyer sur la touche HOLD (1). Fonction référence pour le report d’angles FR34

• La marque et le logo Bluetooth

sont des marques déposées de Bluetooth SIG, Inc. Une fois l‘application lancée et la fonction Bluetooth

• activée, il est possible de connecter un terminal mobile et l’appareil de mesure. Si l’application détecte plusieurs instruments de mesure actifs, choisissez l’instrument adapté. Au démarrage suivant, cet instrument de mesure peut être connecté automatiquement. Vérifiez que l’interface Bluetooth

• de l’appareil mobile est activée.

Application (App) L’utilisation de la fonction Bluetooth

• nécessite une application. Vous pouvez la télécharger à partir du store correspondant à l’appareil mobile:

• La marque et le logo Bluetooth

sont des marques déposées de Bluetooth SIG, Inc. Transmission des données L’appareil est doté d‘une fonction Bluetooth

• qui permet la transmission sans fil des données aux terminaux mobiles (p. ex. smartphone, tablette) avec l‘interface Bluetooth

Vous trouverez les conditions requises du système pour une liaison Bluetooth

• sous http://laserliner.com/info?an=ble L’appareil peut se connecter par Bluetooth

• aux appareils mobiles compatibles avec Bluetooth 4.0. La portée est d’une distance maxi de 10m de l’appareil mobile et dépend fortement des conditions ambiantes, comme p. ex. l’épaisseur et la composition des murs, des sources de brouillage ainsi que des propriétés de transmission / réception de l’appareil. Bluetooth

• est toujours activée après la mise sous tension, le système radio ayant été conçu pour fonctionner en consommant très peu d’électricité. Il est possible de connecter un terminal mobile à l’appareil de mesure mis sous tension en utilisant une application. FRMasterLevel Compact Plus

Danger : puissants champs magnétiques

De puissants champs magnétiques peuvent avoir des effets néfastes sur des personnes portant des appareils médicaux (stimulateur cardiaque par ex.) et endommager des appareils électromécaniques (par ex. cartes magnétiques, horloges mécaniques, mécanique de précision, disques durs). En ce qui concerne les effets de puissants magnétiques sur les personnes, tenir compte des directives et réglementations nationales respectives, comme, pour la république fédérale d‘Allemagne, la directive de la caisse professionnelle d‘assurance-maladie (BGV B11 §14) relative aux «champs magnétiques». An d‘éviter toute inuence gênante, veuillez toujours maintenir les aimants à une distance d‘au moins 20cm des implants et appareils respectivement en danger. Données techniques Précision de la mesure électronique ± 0,05° à 0° et 90° ± 0,1° à 1°…89° Précision de l’afchage 2 décimales Conditions de travail 0...50°C, 85%rH, non condensante, hauteur de travail max. 2000 m Conditions de stockage -20...70°C, 85%rH, non condensante Caractéristiques de fonctionnement du module radio Interface Bluetooth LE 4.x bande de fréquences : bande ISM (industrielle, scientique et médicale) 2400-2483,5 MHz, 40 canaux; puissance d’émission : max. 10 mW ; largeur de bande : 2 MHz ; débit binaire : 1 Mbit/s modulation : GFSK / FHSS Alimentation électrique 2 x 1,5V (type AAA/LR03) Dimensions (L x H x P) 152 x 60 x 33 mm Poids (pile incluse) 290 g Sous réserve de modifications techniques. 18W11 Remarques concernant la maintenance et l‘entretien Nettoyer tous les composants avec un chiffon légèrement humide et éviter d‘utiliser des produits de nettoyage, des produits à récurer ou des solvants. Retirer la/les pile(s) avant tout stockage prolongé de l‘appareil. Stocker l‘appareil à un endroit sec et propre. FR36 Réglementation UE et élimination des déchets L‘appareil est conforme à toutes les normes nécessaires pour la libre circulation des marchandises dans l‘Union européenne. Ce produit est un appareil électrique et doit donc faire l‘objet d‘une collecte et d‘une mise au rebut sélectives conformément àla directive européenne sur les anciens appareils électriques et électroniques (directive DEEE). Autres remarques complémentaires et consignes de sécurité sur http://laserliner.com/info?an=malecopl FRMasterLevel Compact Plus
